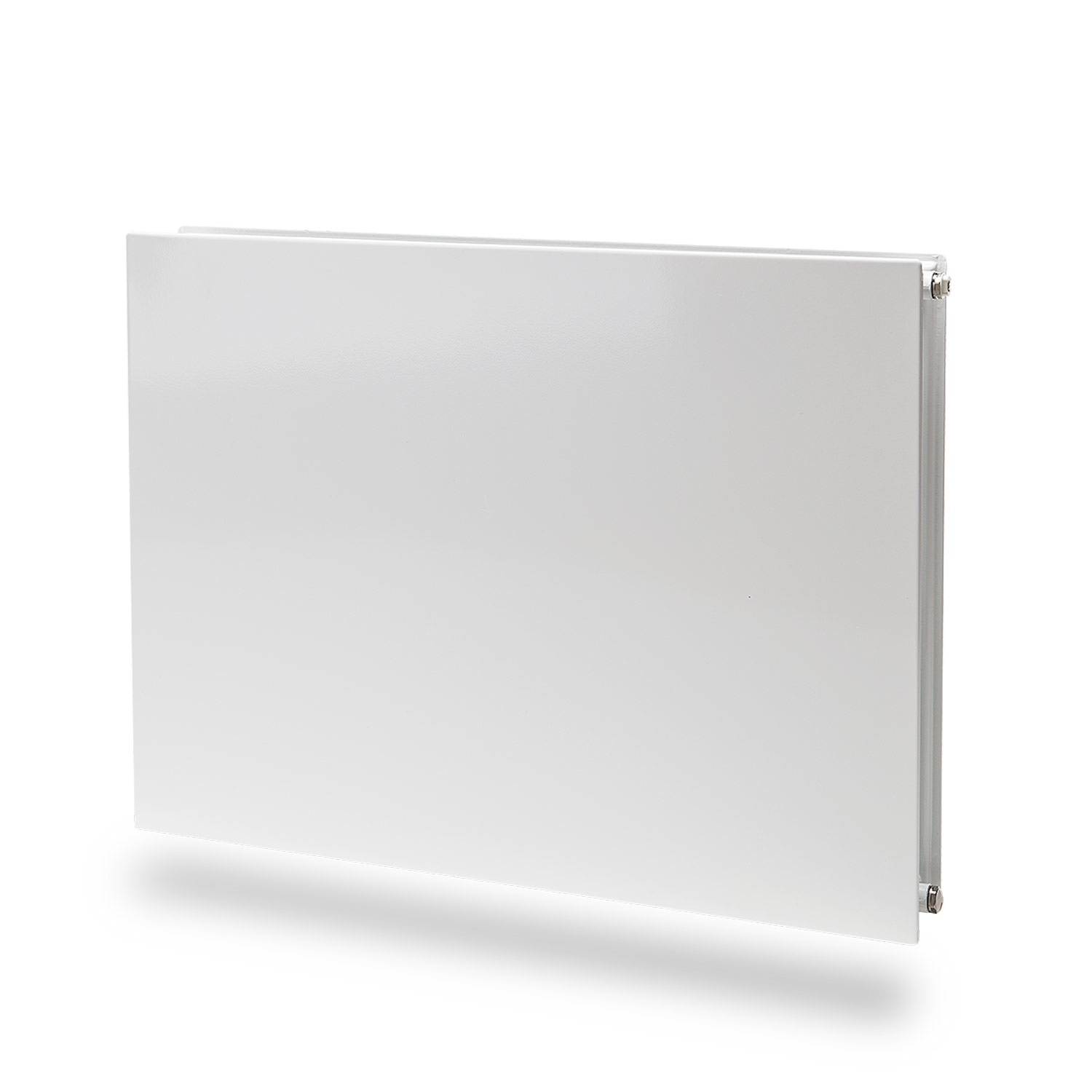

Панельні радіатори - PURMO Plan Ventil Hygiene

На ринку доступно багато моделей радіаторів з гладкою передньою панеллю, проте всі вони відрізняються один від одного. Проект нового плоского радіатора фірми PURMO визначає нові напрями. Гладка передня панель, що накладається на основну панель, дозволяє отримати високо-естетичне оздоблення, одночасно не втрачаючи стійкості до дії високого тиску. Вони можуть працювати в системах з робочим тиском до 10 бар. Крім конструкцій із стандартною висотою можна також отримати радіатор Plan, висота якого підходитиме до модернізованих систем із старими чавунними радіаторами.

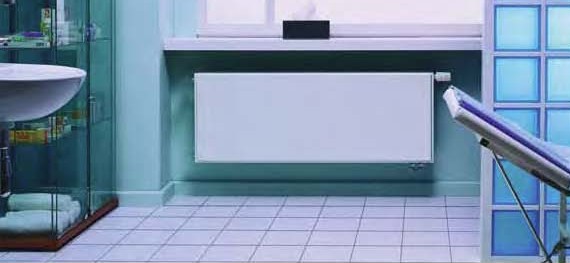

Радіатор Purmo Plan Ventil Hygiene стандартно виготовляється без конвекційних ребер і поставляється без бічних екранів та верхнього гриля. Його кріплення дозволяють дотримуватися вимог, зазначених у правилах, що стосуються об'єктів охорони здоров'я та інших з підвищеною асептикою.

Чотири приєднувальні патрубки ½” дозволяють підключити радіатор з лівої або правої сторони. Purmo Plan Ventil Hygiene — це радіатор високого класу з гладкою поверхнею передньої панелі.

+



Технічні дані

Матеріал: високоякісна низьковуглецева холоднокатана сталь для глибокої витяжки
Максимальний робочий тиск: 10 бар
Максимальна температура: 110°C
Оснащення: термостатичний клапан з попереднім регулювання
Підготовка поверхні: дробеструминна обробка, знежирювання, фосфатування, промивка демінералізованою водою, хромова пасивація
Норми, сертифікати: PN EN 442, ISO 9001, ISO 14001
Гігієнічні сертифікати PZH - HK/B/1503/01/2005, HK/B/0050/01/2006
Застосування: водяні системи центрального опалення
Гарантія: 10 років



Товщина сталі відповідно до EN-442

Розміри радіаторів

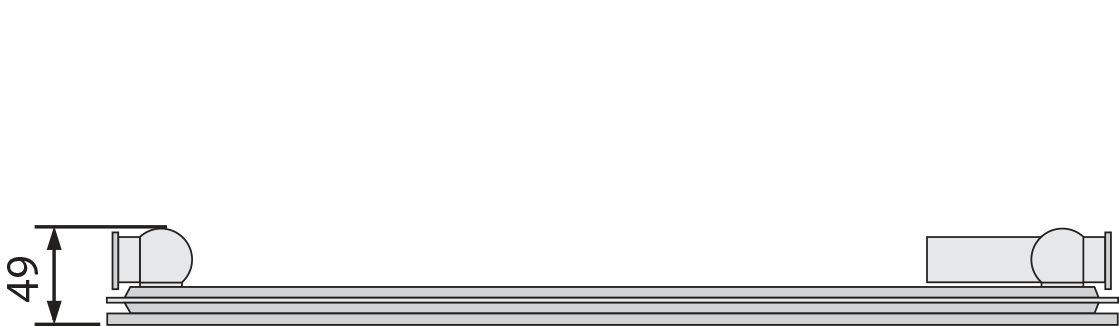

тип 10

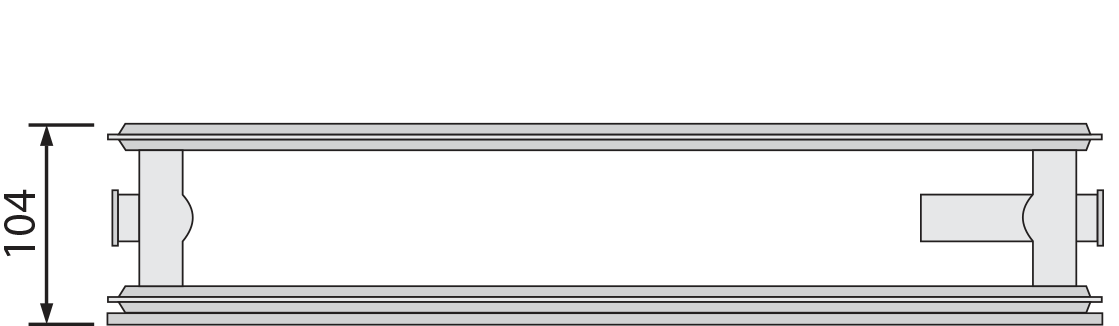

тип 20

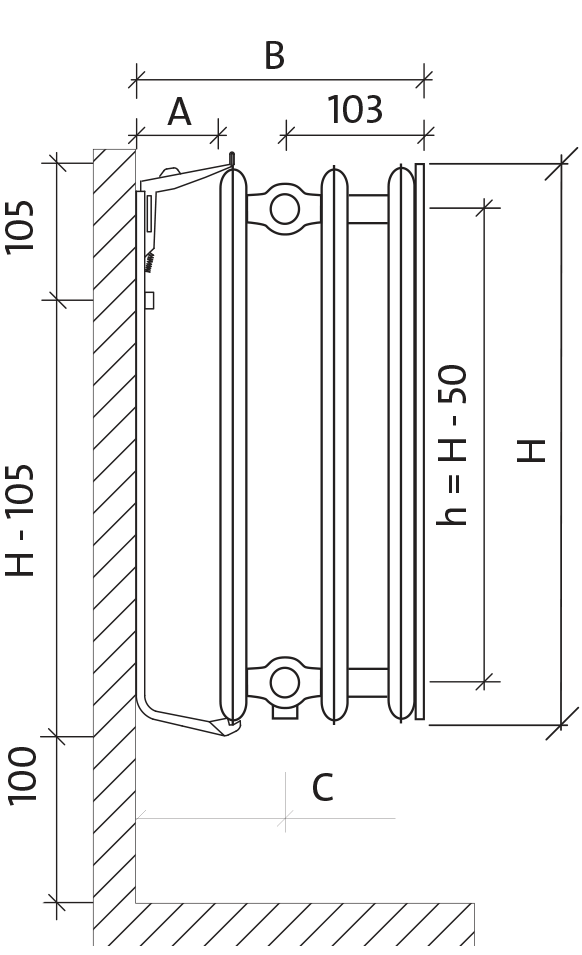

тип 30



Розміри радіаторів (у міліметрах), де:





H - висота: 300, 500, 600, 900
L - довжина: 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2300*, 2600*, 3000*
h - відстань між приєднувальними патрубками

* Всі моделі Plan висотою 900 мм випускаються до довжини 2000 мм включно

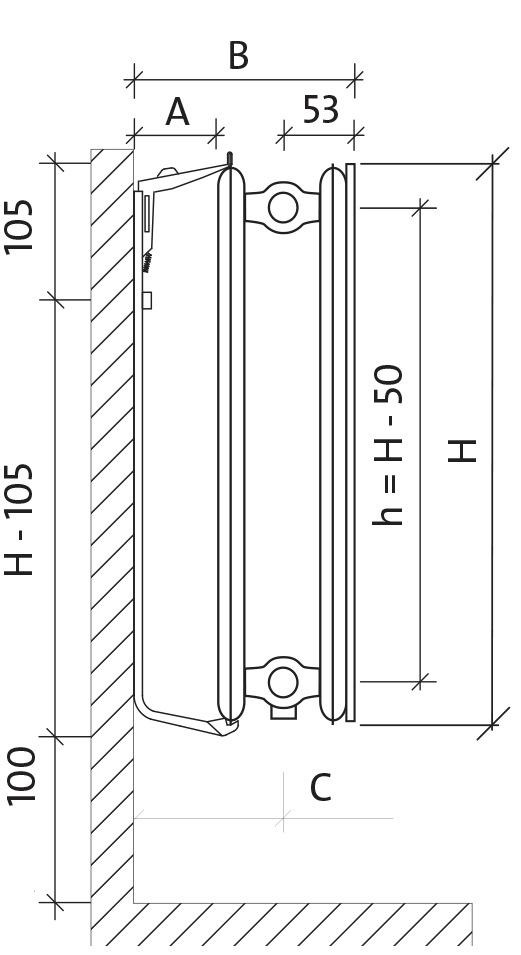

монтажные размеры: мм

PURMO H 10 20 30
толщина радиатора 49 104 154
A-толщина подвеса 100 100 100
B-загальна глибина 116 204 254
C-вісь штуцера 84 151 151

Теплова потужність та розміри

Теплова потужність [W] радіаторів при температурі повітря в приміщенні, яке обігрівається, ti = 20°C  (висота і довжина подані в мм).

висота 300 500 600 900
довжина тип FHV10 FHV20 FHV30 FHV10 FHV20 FHV30 FHV10 FHV20 FHV30 FHV10 FHV20 FHV30
1000 Δt=50K 313 598 834 505 880 1219 592 1015 1400 820 1411 1927
400 75/65°C 125 239 334 202 352 488 237 406 560 328 564 771
  70/55°C 100 193 268 163 283 391 191 326 449 264 455 617
  55/45°C 64 124 171 104 182 249 123 209 285 170 292 391
600 75/65°C 188 359 500 303 528 731 355 609 840 492 847 1156
  70/55°C 150 289 402 244 425 586 287 490 673 396 682 925
  55/45°C 96 186 257 156 272 373 185 313 427 254 438 586
800 75/65°C 250 478 667 404 704 975 474 812 1120 656 1129 1542
  70/55°C 201 386 536 325 566 782 382 653 897 528 910 1233
  55/45°C 127 248 342 209 363 497 246 418 570 339 585 781
1000 75/65°C 313 598 834 505 880 1219 592 1015 1400 820 1411 1927
  70/55°C 251 482 670 406 708 977 478 816 1121 660 1137 1542
  55/45°C 159 310 428 261 454 622 308 522 712 424 731 976
1200 75/65°C 376 718 1001 606 1056 1463 710 1218 1680 984 1693 2312
  70/55°C 301 578 804 488 850 1173 573 979 1346 792 1364 1850
  55/45°C 191 372 513 313 545 746 369 627 855 509 877 1172
1400 75/65°C 438 837 1168 707 1232 1707 829 1421 1960 1148 1975 2698
  70/55°C 351 675 938 569 991 1368 669 1142 1570 924 1592 2158
  55/45°C 223 434 599 365 635 871 431 731 997 593 1023 1367
1600 75/65°C 501 957 1334 808 1408 1950 947 1624 2240 1312 2258 3083
  70/55°C 401 771 1072 650 1133 1564 764 1306 1794 1056 1819 2466
  55/45°C 255 496 684 417 726 995 493 835 1140 678 1169 1562
1800 75/65°C 563 1076 1501 909 1584 2194 1066 1827 2520 1476 2540 3469
  70/55°C 451 868 1206 732 1275 1759 860 1469 2019 1188 2046 2775
  55/45°C 287 558 770 469 817 1119 554 940 1282 763 1315 1758
2000 75/65°C 626 1196 1668 1010 1760 2438 1184 2030 2800 1640 2822 3854
  70/55°C 501 964 1339 813 1416 1955 955 1632 2243 1320 2274 3083
  55/45°C 319 620 855 521 908 1244 616 1044 1425 848 1462 1953
2300 75/65°C 720 1375 1918 1162 2024 2804 1362 2335 3220 1886  3245 4432
  70/55°C 577 1109 1540 935 1629 2248 1099 1877 2579 1519 2615  3545
  55/45°C 366 713 983 600 1044 1430 708 1201 1638 975 1681 2246
2600 75/65°C 814 1555 2168 1313 2288 3169 1539 2639 3640 2132 3669 5010
  70/55°C 652 1253 1741 1057 1841 2541 1242 2122 2916 1717 2956 4008
  55/45°C 414 806 1112 678 1180 1617 801 1358 1852 1102 1900 2539
3000  75/65°C 939 1794  2502 1515  2640 3657 1776 3045 4200 2460 4233 5781
   70/55°C 752 1446  2009 1219  2124 2932 1433 2448 3364 1981 3411 4625
   55/45°C 478 930  1283 782  1362 1866 924 1566 2137 1271 2192 2929

Ємність та вага


висота: 300 500 600 900
10 20 30 10 20 30 10 20 30 10 20 30
вага: 8,2 16,2 21,2 10,6 20,5 31,2 16,4 28,8 41,8 23,9 43,1 62,0
ємність: 1,5 3,2 5,1 2,9 5,2 7,5 3,4 6,1 8,8  4,5 8,8 13,0

Вагу подано в кілограмах на 1 метр довжини радіатора.
Водяну ємність подано в дм³ на 1 метр довжини радіатора.



Гідравлічні параметри

Начиная с января 2011 г. все панельные радиаторы Purmo с нижним подключением оснащены новыми клапанными вставками производства компании Oventrop, имеющими заводскую предварительную настройку в диапазоне 2 – 6, в зависимости от размера (теплопроизводительности) конкретного радиатора. Для облегчения визуального различия этого нового типа клапанной вставки было применено обозначение регулирую-щих элементов вставок соответствующими цветами.

преднастройка kv [m3/ч] цвет каталожн. номер
2 0,13 белый 1651162
3 0,27 черный 1651163
4 0,42 зеленый 1651164
5 0,56 синий 1651165
6 0,70 красный 1651166

Новые клапанные вставки имеют гидравлические характеристики, очень близкие к характеристикам применяемых ра-нее вставок под каталожным номером 101 80 80. В случае необходимости заводские предварительные установки каждой из новых клапанных вставок могут быть изме-нены, так же как и для вставок, применяемых ранее. Новые клапанные вставки имеют измененную общую длину, что связано с усовершенствованной конструкцией уплот-нения, они не могут быть применены в радиаторах с нижним подключением, выпущенных до конца 2010 г. и оснащен-ных клапанными вставками старого образца.

вставка старого образца
і вставка нового типа

типовой ряд новых вставок

пример определения предварительной настройки:

данные:

потребность в тепле - Qc = 1160 W
разность температур - Δt = 20 K (80/60°C)
потеря давления - Δp = 6 kPa

Δp = 6000 Pa
постоянная пересчета - C = 1,163

расчеты:

массовый расход воды

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 кг/ч

Для потока q = 50 кг/ч и потери давления 6000 Па считываем с номограммы значение предварительной регулировки 3

Гидравлическая характеристика радиатора с нижним подключением, оснащенного клапанной вставкой Oventrop

НАСТРОЙКА КЛАПАННОЙ ВСТАВКИ
Отклонение 2K
преднастройка 1 2 3 4 5 6
kv [m3/h] 0,05 0,13 0,27 0,42 0,56 0,70

массовый расход воды q [ кг/ч]

Спосіб під’єднання

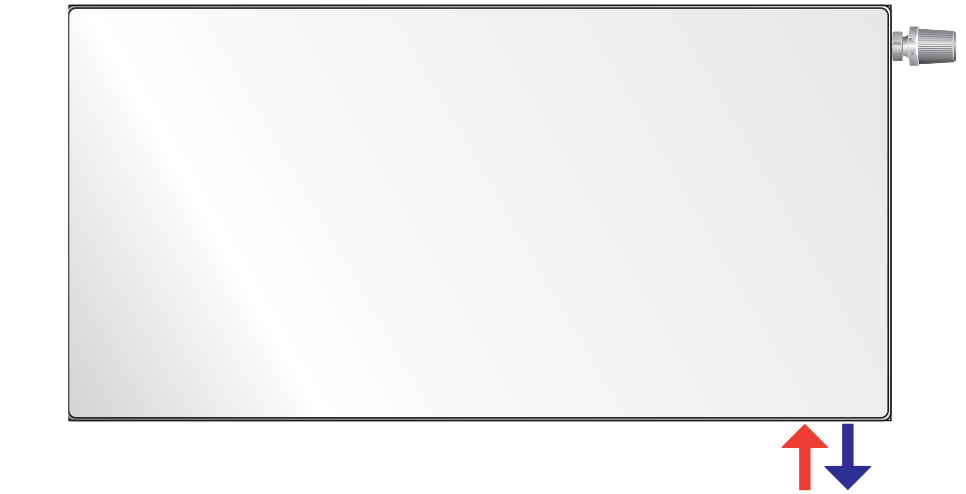

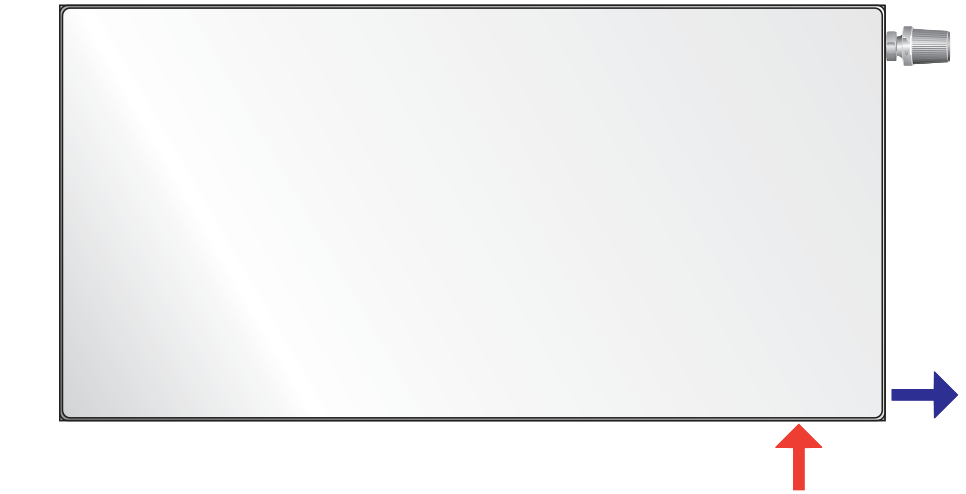

приєднання знизу:

Застосовується для радіаторів з нижнім приєднанням. Вісь штуцера подачі завжди розташована за 80 мм від бокової поверхні радіатора, а вісь зворотногоза 30 мм від краю. За оберненого приєднання теплова потужність радіатора спадає на понад 30%.

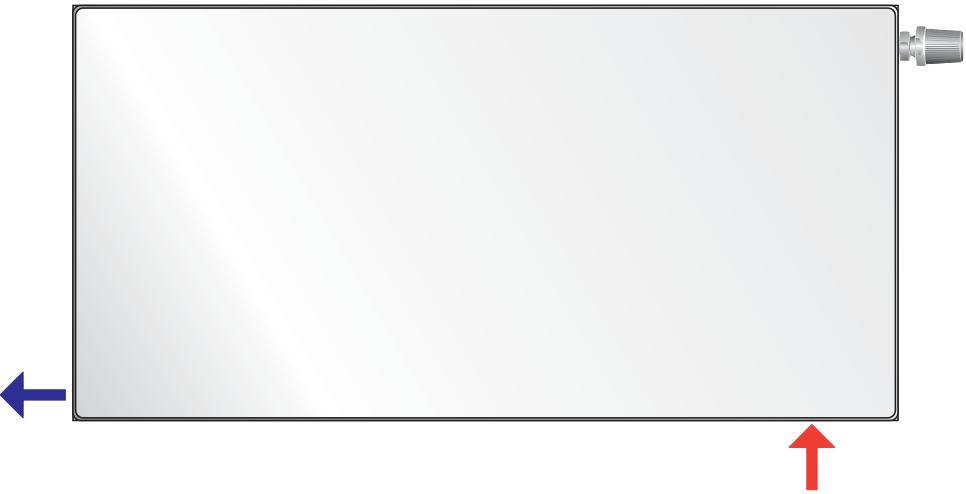

промежуточное подсоединение

Радіатори з нижнім приєднанням можна приєднувати одночасно до бокових і нижніх штуцерів. Можливі посередні варіанти: бокове і діагональне показані на рисунках.

Кріплення

Настінний кронштейн для радіаторів типу: FH10, FH20, FH30

Кількість консолей, залежно від висоти і довжини радіатора, наведено в окремій таблиці

Поправочні коефіцієнти

Поправкові коефіцієнти для вибору теплової потужності радіаторів PURMO для параметрів, відмінних від 75/65/20°C

t z t p Температура повітря в приміщенні, що обігрівається, t i [°C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54

Таблиця складена для коефіцієнта n = 1,3
