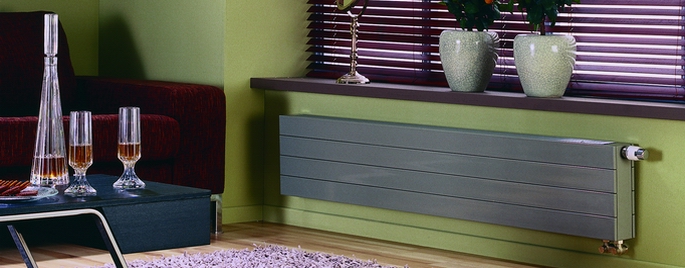

Наприкінці минулого року в продажу з'явилися дві нові моделі конвекторів марки Purmo: Narbonne і Narbonne VT. Ці конвектори виготовляються в Австрії і звідти потрапляють на наш ринок і до більшості країн Західної Європи, а також до Росії, Литви і України.
З огляду на вишуканий і сучасний вигляд, невелику висоту, а також можливість повністю сховати пристрій в каналах під підлогою, конвектори Narbonne і Narbonne VT часто вибирають клієнти, які облаштовують офіси і магазини, а також особи, які їх встановлюють у квартирах і будинках, призначених для однієї сім’ї.

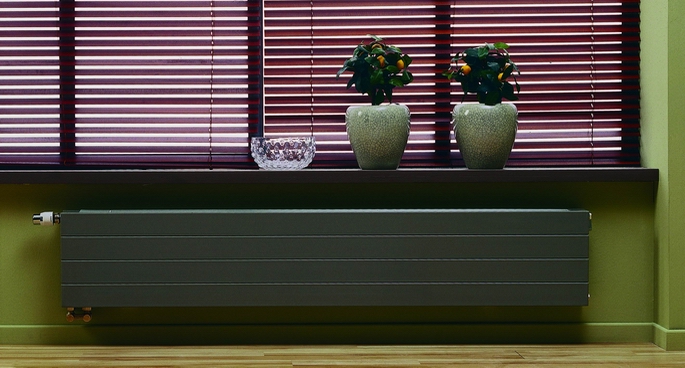

Їх спроектували спеціально з думкою про обігрівання приміщень з великим заскленням, а також приміщень, де підвіконники під великими вікнами встановлені відносно низько. Панельний радіатор з класичною висотою там просто не поміститься. І в таких ситуаціях конвектори Narbonne і Narbonne VT будуть ідеальним рішенням, оскільки їх характерною рисою є мала висота. Для порівняння: найнижчий стандартний панельний радіатор Purmo має висоту 30 см, а мінімальна висота конвекторів Narbonne складає ... 7 см! Але вибір є ще ширшим, оскільки конвектори Narbonne виготовляються також заввишки 14, 21 i 28 см. Це дозволяє зручно встановити обігрівання для будь-якого інтер'єру — вибрана довжина конвектора може знаходитися в проміжку між 50 і 400 см.
Існує можливість сховати конвектори взагалі — Narbonne і Narbonne VT можуть також знайти застосування як пристрої, що встановлюються у відкритих каналах під поверхнею підлоги. Встановлений таким чином конвектор віддає тепло у приміщення через ажурне покриття каналу, встановлене на рівні підлоги. Це рішення дозволяє повністю сховати опалювачі, що підвищує естетичну цінність інтер'єру.
Турбота про естетику і завершеність зовнішнього вигляду — це великі переваги нових конвекторів. Таким чином, наприклад, верхня поверхня конвектора прикрита накладкою типу «гриль», а бічні грані оснащені спеціальними екранами. Колір конвектора можна легко підібрати відповідно до естетичної цінності приміщення — ми маємо на вибір всі кольори з багатої палітри RAL.
Конвектори Narbonne і Narbonne VT, як і панельні радіатори, не можна використовувати в приміщеннях з підвищеною вологістю, напр., у ванних кімнатах, басейнах або пральнях. Саме з думкою про такі приміщення виготовляються радіатори для ванних кімнат (у формі драбинки), вибір яких на нашому ринку є досить великий.
Вибір відповідного конвектора з огляду на розміри і колір не є важким, однак правильний розрахунок потрібної потужності конвектора вже є складнішим. Для правильного розрахунку необхідної теплотворної здатності найкраще звернутися до проектанта систем ЦО або скористатися комп’ютерною програмою Purmo SDG.
Дуже важливим питанням є також спосіб підключення конвектора — це необхідно врахувати при покупці:
Матеріалом, з якого виготовляють ці конвектори, є сталеві профілі прямокутного перерізу товщиною 1,5 мм.
Моделі Narbonne і Narbonne VT можна придбати виключно на замовлення. Фірма Rettig Heating має найбільшу в Польщі мережу дистрибуції всіх видів радіаторів Purmo, яка включає понад сто авторизованих дистриб'юторів і кілька сот пунктів продажу, тому в будь-якому місці Польщі не повинно бути проблем з подачею замовлення.
Конвектори покриваються десятирічною гарантією, а також мають сертифікати якості і допуски більшості країн Західної Європи.
| Матеріал: | стальна труба з прямокутним перерізом |
| Висота конвекторів: | горизонтальні: 70, 142, 214, 286 мм; |
| Довжина конвекторів: | 500, 600, 700, 800, 900,1000, 1100, 1200, 1300,1400, 1600, 1800, 2000, 2200, 2400, 2600, 2800, 3000, 3200, 3400, 3600, 3800, 4000 мм; |
| Максимальний робочий тиск: | 5 бар - стандартний варіант 8 бар - варіант високого тиску |
| Максимальна температура: | 110 °C |
| Фарбування: | ґрунтувальне: електрофорез KTL кінцеве: електростатичне напилення |
| Виробництво: | відповідає EN ISO 9001 |
| Колір: | RAL 9016 білий, інші на замовлення |
| Декларація відповідності: | PN-EN 442 |
| Гарантія: | 10 років |
Товщина сталі відповідно до EN-442
NA 11 |
NA 20 |
NA 22 |
NA 23 |
NA 34 |
NA 35 |
NA 46 |
|
 |
 |
 |
|
Теплова потужність [W] конвекторів Narbonne VT при температурі повітря в приміщенні, яке обігрівається, ti = 20°C (висота і довжина подані в мм).
висота 70 довжина типи NA22 NA23 NA34 NA35 NA46 tz / tp [°C] 500 75/65 212 262 331 405 475 70/55 172 213 272 331 389 600 75/65 254 314 397 485 570 70/55 207 256 327 397 467 700 75/65 297 367 463 566 665 70/55 241 299 381 463 545 800 75/65 339 419 529 647 760 70/55 276 342 436 529 622 900 75/65 382 472 595 728 855 70/55 310 384 490 595 700 1000 75/65 424 524 661 809 950 70/55 345 427 545 661 778 1100 75/65 466 576 727 890 1045 70/55 379 470 599 727 856 1200 75/65 509 629 793 971 1140 70/55 414 512 654 794 933 1300 75/65 551 681 859 1052 1235 70/55 448 555 708 860 1011 1400 75/65 594 734 925 1133 1330 70/55 483 598 763 926 1089 1600 75/65 678 838 1058 1294 1520 70/55 552 683 872 1058 1245 1800 75/65 763 943 1190 1456 1710 70/55 621 769 981 1190 1400 2000 75/65 848 1048 1322 1618 1900 70/55 690 854 1090 1323 1556 2200 75/65 933 1153 1454 1780 2090 70/55 759 939 1198 1455 1711 2400 75/65 1018 1258 1586 1942 2280 70/55 828 1025 1307 1587 1867 2600 75/65 1102 1362 1719 2103 2470 70/55 897 1110 1416 1719 2022 2800 75/65 1187 1467 1851 2265 2660 70/55 966 1196 1525 1852 2178 3000 75/65 1272 1572 1983 2427 2850 70/55 1035 1281 1634 1984 2334 3200 75/65 1357 1677 2115 2589 70/55 1104 1366 1743 2116 3400 75/65 1442 1782 2247 2751 70/55 1173 1452 1852 2249 3600 75/65 1526 1886 2380 2912 70/55 1242 1537 1961 2381 3800 75/65 1611 1991 2512 3074 70/55 1311 1622 2070 2513 4000 75/65 1696 2096 2644 3236 70/55 1380 1708 2179 2645
висота 142 довжина типи NA20 NA22 NA23 NA34 NA35 NA46 tz / tp [°C] 500 75/65 152 321 399 525 599 727 70/55 124 259 323 428 485 589 600 75/65 182 385 478 630 718 872 70/55 149 311 387 513 582 706 700 75/65 213 449 558 735 838 1018 70/55 174 363 452 599 679 824 800 75/65 243 513 638 840 958 1163 70/55 199 415 516 684 776 942 900 75/65 274 577 717 945 1077 1309 70/55 224 467 581 770 874 1059 1000 75/65 304 641 797 1050 1197 1454 70/55 249 519 645 856 971 1177 1100 75/65 334 705 877 1155 1317 1599 70/55 273 571 710 941 1068 1295 1200 75/65 365 769 956 1260 1436 1745 70/55 298 623 774 1027 1165 1413 1300 75/65 395 833 1036 1365 1556 1890 70/55 323 675 839 1112 1262 1530 1400 75/65 426 897 1116 1470 1676 2036 70/55 348 726 903 1198 1359 1648 1600 75/65 486 1026 1275 1680 1915 2326 70/55 398 830 1032 1369 1553 1883 1800 75/65 547 1154 1435 1890 2155 2617 70/55 447 934 1161 1540 1747 2119 2000 75/65 608 1282 1594 2100 2394 2908 70/55 497 1038 1290 1711 1941 2354 2200 75/65 669 1410 1753 2310 2633 3199 70/55 547 1142 1419 1882 2135 2590 2400 75/65 730 1538 1913 2520 2873 3490 70/55 596 1245 1549 2053 2329 2825 2600 75/65 790 1667 2072 2730 3112 3780 70/55 646 1349 1678 2224 2524 3060 2800 75/65 851 1795 2232 2940 3352 4071 70/55 696 1453 1807 2396 2718 3296 3000 75/65 912 1923 2391 3150 3591 4362 70/55 746 1557 1936 2567 2912 3531 3200 75/65 973 2051 2550 3360 3830 70/55 795 1661 2065 2738 3106 3400 75/65 1034 2179 2710 3570 4070 70/55 845 1764 2194 2909 3300 3600 75/65 1094 2308 2869 3780 4309 70/55 895 1868 2323 3080 3494 3800 75/65 1155 2436 3029 3990 4549 70/55 944 1972 2452 3251 3688 4000 75/65 1216 2564 3188 4200 4788 70/55 994 2076 2581 3422 3882
висота 214 довжина типи NA11 NA20 NA22 NA23 NA34 NA35 NA46 tz / tp [°C] 500 75/65 232 220 419 518 697 826 1036 70/55 187 180 337 416 562 663 831 600 75/65 278 264 503 621 836 991 1243 70/55 225 215 404 499 674 795 997 700 75/65 325 308 587 725 976 1156 1450 70/55 262 251 472 583 786 928 1163 800 75/65 371 352 670 828 1115 1321 1658 70/55 300 287 539 666 898 1061 1329 900 75/65 418 396 754 932 1255 1486 1865 70/55 337 323 607 749 1011 1193 1495 1000 75/65 464 440 838 1035 1394 1651 2072 70/55 374 359 674 832 1123 1326 1661 1100 75/65 510 484 922 1139 1533 1816 2279 70/55 412 395 741 916 1235 1458 1827 1200 75/65 557 528 1006 1242 1673 1981 2486 70/55 449 431 809 999 1348 1591 1993 1300 75/65 603 572 1089 1346 1812 2146 2694 70/55 487 467 876 1082 1460 1723 2159 1400 75/65 650 616 1173 1449 1952 2311 2901 70/55 524 503 944 1165 1572 1856 2326 1600 75/65 742 704 1341 1656 2230 2642 3315 70/55 599 575 1078 1332 1797 2121 2658 1800 75/65 835 792 1508 1863 2509 2972 3730 70/55 674 646 1213 1498 2021 2386 2990 2000 75/65 928 880 1676 2070 2788 3302 4144 70/55 749 718 1348 1665 2246 2652 3322 2200 75/65 1021 968 1844 2277 3067 3632 4558 70/55 824 790 1483 1831 2471 2917 3654 2400 75/65 1114 1056 2011 2484 3346 3962 4973 70/55 899 862 1618 1998 2695 3182 3987 2600 75/65 1206 1144 2179 2691 3624 4293 5387 70/55 973 934 1752 2164 2920 3447 4319 2800 75/65 1299 1232 2346 2898 3903 4623 5802 70/55 1048 1006 1887 2331 3144 3712 4651 3000 75/65 1392 1320 2514 3105 4182 4953 6216 70/55 1123 1077 2022 2497 3369 3977 4983 3200 75/65 1485 1408 2682 3312 4461 5283 70/55 1198 1149 2157 2664 3594 4242 3400 75/65 1578 1496 2849 3519 4740 5613 70/55 1273 1221 2292 2830 3818 4508 3600 75/65 1670 1584 3017 3726 5018 5944 70/55 1348 1293 2426 2997 4043 4773 3800 75/65 1763 1672 3184 3933 5297 6274 70/55 1423 1365 2561 3163 4268 5038 4000 75/65 1856 1760 3352 4140 5576 6604 70/55 1498 1436 2696 3330 4492 5303
висота 286 довжина типи NA11 NA20 NA22 NA23 NA34 NA35 NA46 tz / tp [°C] 500 75/65 289 281 516 631 862 986 1224 70/55 232 229 412 504 688 785 975 600 75/65 346 337 619 757 1034 1183 1468 70/55 278 275 495 605 826 942 1169 700 75/65 404 393 722 883 1206 1380 1713 70/55 325 321 577 705 964 1099 1364 800 75/65 462 449 826 1009 1378 1577 1958 70/55 371 366 660 806 1101 1256 1559 900 75/65 519 505 929 1135 1551 1774 2202 70/55 418 412 742 907 1239 1413 1754 1000 75/65 577 561 1032 1261 1723 1971 2447 70/55 464 458 825 1008 1377 1570 1949 1100 75/65 635 617 1135 1387 1895 2168 2692 70/55 510 504 907 1108 1515 1727 2144 1200 75/65 692 673 1238 1513 2068 2365 2936 70/55 557 549 990 1209 1652 1884 2339 1300 75/65 750 729 1342 1639 2240 2562 3181 70/55 603 595 1072 1310 1790 2041 2534 1400 75/65 808 785 1445 1765 2412 2759 3426 70/55 650 641 1155 1411 1928 2198 2729 1600 75/65 923 898 1651 2018 2757 3154 3915 70/55 743 733 1319 1612 2203 2512 3118 1800 75/65 1039 1010 1858 2270 3101 3548 4405 70/55 835 824 1484 1814 2478 2826 3508 2000 75/65 1154 1122 2064 2522 3446 3942 4894 70/55 928 916 1649 2015 2754 3140 3898 2200 75/65 1269 1234 2270 2774 3791 4336 5383 70/55 1021 1007 1814 2217 3029 3454 4288 2400 75/65 1385 1346 2477 3026 4135 4730 5873 70/55 1114 1099 1979 2418 3304 3768 4678 2600 75/65 1500 1459 2683 3279 4480 5125 6362 70/55 1207 1190 2144 2620 3580 4082 5068 2800 75/65 1616 1571 2890 3531 4824 5519 6852 70/55 1299 1282 2309 2821 3855 4396 5457 3000 75/65 1731 1683 3096 3783 5169 5913 7341 70/55 1392 1374 2474 3023 4131 4710 5847 3200 75/65 1846 1795 3302 4035 5514 6307 70/55 1485 1465 2639 3225 4406 5024 3400 75/65 1962 1907 3509 4287 5858 6701 70/55 1578 1557 2804 3426 4681 5338 3600 75/65 2077 2020 3715 4540 6203 7096 70/55 1671 1648 2969 3628 4957 5652 3800 75/65 2193 2132 3922 4792 6547 7490 70/55 1764 1740 3134 3829 5232 5966 4000 75/65 2308 2244 4128 5044 6892 7884 70/55 1856 1831 3299 4031 5507 6280
| висота: | 70 | ||||
|---|---|---|---|---|---|
| NA | 22 | 23 | 34 | 35 | 46 |
| вага: | 7,3 | 9,2 | 12,7 | 14,5 | 18,0 |
| ємність: | 1,1 | 1,1 | 1,7 | 1,7 | 2,3 |
| висота: | 142 | |||||
|---|---|---|---|---|---|---|
| NA | 20 | 22 | 23 | 34 | 35 | 46 |
| вага: | 9,3 | 14,0 | 17,0 | 23,9 | 27,0 | 33,9 |
| ємність: | 2,2 | 2,2 | 2,2 | 3,3 | 3,3 | 4,5 |
| висота: | 214 | ||||||
|---|---|---|---|---|---|---|---|
| NA | 11 | 20 | 22 | 23 | 34 | 35 | 46 |
| вага: | 11,1 | 13,3 | 20,6 | 24,8 | 35,2 | 39,4 | 49,8 |
| ємність: | 1,7 | 3,3 | 3,3 | 3,3 | 5,0 | 5,0 | 6,8 |
| висота: | 286 | ||||||
|---|---|---|---|---|---|---|---|
| NA | 11 | 20 | 22 | 23 | 34 | 35 | 46 |
| вага: | 14,5 | 17,3 | 27,2 | 32,7 | 46,4 | 51,9 | 65,6 |
| ємність: | 2,2 | 4,4 | 4,4 | 4,4 | 6,7 | 6,7 | 9,1 |
Вагу подано в кілограмах на 1 метр довжини конвектора.
Водяну ємність подано в дм³ на 1 метр довжини конвектора.
Narbonne VT - Гідравлічні параметриРадіатори типу Narbonne VT обладнані вбудованим термостатичним клапаном, отже, їх гідравлічні характеристики повинні бути визначені для набору радіатора з вентилем.Ці характеристики наведено на номограмі, що наводиться нижче.
Приклад підбору попередніх налаштувань:
Дані:
Теплова потреба - Qc = 1160 Wat
різниця температур - Δt = 20 K (80/60°C)
спад тиску - Δp = 6 kPa = 600 dPa
стала перерахунку - C = 1,163
Розрахунок:
витрати q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h
Для витрат q = 50 kg/h і спаду тиску 600 dPa отримуємо з номограми величину попереднього налаштування 3.
Підключення з підлоги: |
 |
Настінне кріплення WK 10 |
 |
Настінне кріплення WK 12 |
 |
Підлоговий стояк SK 10 |
|
Підлоговий стояк SK 12 |
| t z | t p | Температура повітря в приміщенні, що обігрівається, t i [°C] | |||||||
|---|---|---|---|---|---|---|---|---|---|
| °C | °C | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
| 95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
| 85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
| 80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
| 75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
| 70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
| 90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
| 80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
| 75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
| 70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
| 65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
| 85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
| 75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
| 70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
| 65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
| 60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
| 80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
| 70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
| 65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
| 60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
| 55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
| 75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
| 65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
| 60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
| 55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
| 50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
| 70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
| 60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
| 55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
| 50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
| 65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
| 55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
| 50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
| 60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
| 50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
| 45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
| 55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
| 45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
| 40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
| 50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
| 40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
| 35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
| 45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
| 35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
| 40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
Таблиця складена для коефіцієнта n = 1,3
