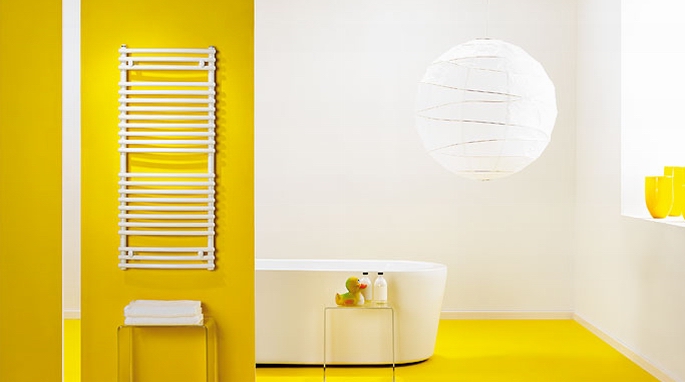

Santorini C — це функціональний радіатор, виготовлений за технологією «on». Його горизонтальні колектори вигнуті у формі м’якої дуги, завдяки чому радіатор є досить оригінальним.
| Матеріал: | високоякісний сталевий профіль |
| Максимальний робочий тиск: | 10 бар |
| Максимальна температура: | 110°C |
| Приєднання: | чотири приєднувальні патрубки діаметром 1/2” |
| Оснащення: | кріплення з можливістю регулювання відстані радіатора від стіни ручний повітряний клапан діаметром 1/2” заглушка діаметром 1/2” |
| Підготовка поверхні: | дробеструминна обробка, знежирювання, фосфатування, промивка демінералізованою водою |
| Ґрунтувальне фарбування: | анафорез |
| Фарбування: | електростатичне напилення |
| Норми, сертифікати: | PN EN 442, ISO 9002, ISO 14001, Гігієнічний сертифікат PZH HK/B/0598/01/2002 |
| Застосування: | водяні системи центрального опалення |
| Країна виготовлення: | Австрія |
| Гарантія: | 10 років |
Товщина сталі відповідно до EN-442
тип SAN..07 |
тип SAN..11 |
тип SAN..15 |
тип SAN..18 |
вид спереди |

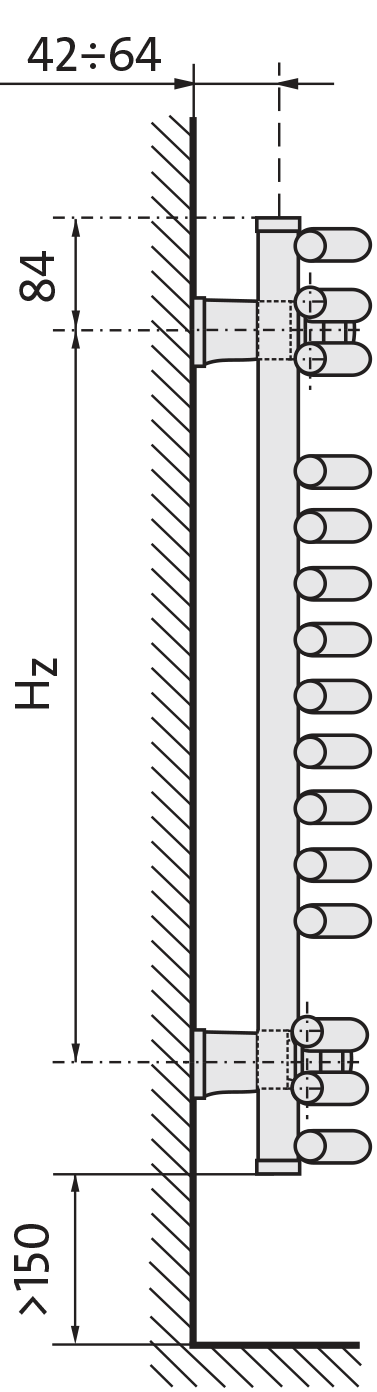

вид сбоку |

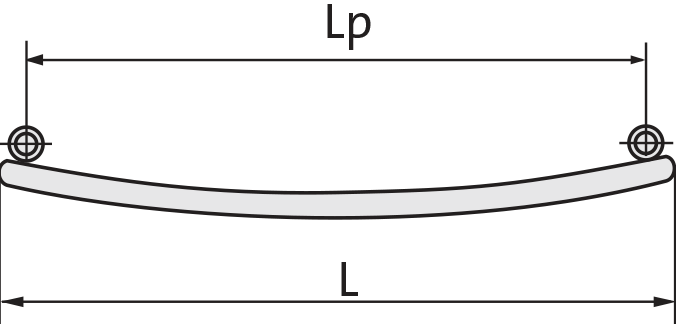

вид сверху |
H = высота
L = ширина
Hz = расстояние между кронштейнами по вертикали
Lz = расстояние между кронштейнами по горизонтали
Lp = расстояние между патрубками
| № в каталозі | Потужність[Вт] 75/65/ 20°C |
Потужність[Вт] 90/70/ 20°C |
Ширина L [мм] |
Висота H [мм] |
Кріплення | Відстань між приєднувальними патрубками Lp [мм] |
Об’єм води [дм³] | Вага [кг] | Кількість горизонтальних колекторів |
|
|---|---|---|---|---|---|---|---|---|---|---|
| Lz [мм] | Hz [мм] | |||||||||
| SAC 07 04 | 300 | 375 | 399 | 714 | 220 | 546 | 353 | 2,3 | 5,8 | 15 |
| SAC 07 05 | 370 | 463 | 498 | 714 | 320 | 546 | 451 | 2,8 | 6,8 | 15 |
| SAC 07 06 | 435 | 544 | 596 | 714 | 420 | 546 | 548 | 3,2 | 7,8 | 15 |
| SAC 07 07 | 529 | 661 | 742 | 714 | 565 | 546 | 691 | 3,9 | 9,2 | 15 |
| SAC 11 04 | 465 | 581 | 399 | 1134 | 220 | 966 | 353 | 3,8 | 8,9 | 23 |
| SAC 11 05 | 569 | 711 | 498 | 1134 | 320 | 966 | 451 | 4,5 | 10,4 | 23 |
| SAC 11 06 | 665 | 831 | 596 | 1134 | 420 | 966 | 548 | 5,3 | 11,8 | 23 |
| SAC 11 07 | 805 | 1006 | 742 | 1134 | 565 | 966 | 691 | 6,4 | 13,9 | 23 |
| SAC 18 05 | 894 | 1118 | 498 | 1764 | 320 | 1596 | 451 | 7,5 | 15,8 | 36 |
| SAC 18 06 | 1038 | 1298 | 596 | 1764 | 420 | 1596 | 548 | 8,5 | 18,2 | 36 |
| SAC 18 07 | 1246 | 1558 | 742 | 1764 | 565 | 1596 | 691 | 9,9 | 21,7 | 36 |
| SAC 18 09 | 1447 | 1809 | 887 | 1764 | 730 | 1596 | 835 | 11,3 | 25,2 | 36 |
Потужність радіаторів у таблиці наведено за нормою PN EN 442, враховано зменшення потужності для підключення низ-низ.
Те, що в інших радіаторах не дає можливості правильно їх закріпити в будь-якому місці ванної кімнати (нерівна поверхня, нетипове оздоблення поверхні), в новій лінії радіаторів для ванної кімнати Purmo вирішено оригінально і функціонально. До кожного радіатора додається комплект кріплень, які дозволяють регулювати відстань між радіатором і стіною до 22 мм. Додатково можна вирівняти радіатор по горизонталі, не зважаючи на нерівності стін.
| tz | tp | Температура повітря в приміщенні, що обігрівається, ti [°C] | ||||
|---|---|---|---|---|---|---|
| °C | °C | 16 | 18 | 20 | 22 | 24 |
| 90 | 70 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 |
| 80 | 60 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 |
| 75 | 65 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 |
| 75 | 60 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 |
| 75 | 55 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 |
| 70 | 60 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 |
| 70 | 55 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 |
| 70 | 50 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 |
| 65 | 55 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 |
| 65 | 50 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 |
| 60 | 50 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 |
| 60 | 45 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 |
| 55 | 45 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 |
 |
хромований округлий вішак для рушників№ за каталогом DAHZC0200A |
 |
електрична грілка300 W ( № за каталогом GRZ300B) Увага: потужність грілки слід підбирати відповідно до потужності радіатора |
Що вирізняє наш виріб?
Нова грілка привертає увагу своїм естетичним виглядом і функціональною формою. Завдяки простій конструкції рукоятки легко виставити температуру та підтримувати грілку в чистоті. До того ж про роботу грілки сигналізує світлове кільце.
Грілка має семиступеневе регулювання температури в діапазоні від 7 до 70 °C. Можна також виставити температуру від замерзання, позиція якої позначена зірочкою.
При монтажу м'яка еластична прокладка дозволяє відповідно докрутити грілку (в її правильній позиції спереду видно зображення фірмового кота). В комплекті з грілкою постачається також спеціальний ключ для докручування, завдяки чому виключається можливість пошкодження радіатора і грілки, котрі трапляються при докручуванні звичайним ключем.
Грілка PURMO управляється електрикою. Її потужність автоматично підбирається до заданої температури. Завдяки спеціальній конструкції спіралі в цій моделі грілка гріє на невеликій відстані за різьбою. Завдяки цьому отримуємо більш рівномірну температуру на радіаторі. Це важливо, оскільки грілка монтується до нижнього приєднувального патрубка, тобто там, де колектори є найхолоднішими.
Грілка має ряд захистів. Насамперед, захист від перегріву — обмежувач у вигляді термічного запобіжника 98°C, котрий захищає від закипання води у радіаторі та реле теплового захисту, розміщене у капілярі.
Високий ступінь захисту від зовнішніх факторів — IP 56 гарантує безпеку користування. Грілка має також знак безпеки В і сертифікацію СЕ. На грілку надається 18-місячна гарантія.
Грілка повинна бути встановлена в одному з нижніх патрубків радіатора. Радіатор з грілкою встановлюємо на відстані не меншою 60 см від краю ванни, душового піддону і раковини. Для забезпечення нормального функціонування грілки радіатор повинен бути заповнений водою.
