Панельні радіатори - PURMO Plan Flex

Plan Flex - це універсальний панельний радіатор з підключенням знизу по центру, додатковою декоративною плоскою передньою панеллю, виготовлений ​​за найвищими стандартами якості. Оновлена конструкція Plan Flex дає можливість встановлювати термостатичну головку праворуч або ліворуч, на вибір.




+

Технічні дані


Матеріал: холоднокатана низьковуглецева сталь
Товщина сталі: відповідно до EN-442
Максимальний робочий тиск: 10 бар
Максимальна температура: 110°C
Оснащення: термостатичний клапан з попереднім регулювання
Фарбування поверхні: KTL II — електрофорез другого покоління,
електростатичне напилення
Норми, сертифікати: PN EN 442, ISO 9001, ISO 14001
Гігієнічні сертифікати PZH - HK/B/1503/01/2005, HK/B/0050/01/2006
Застосування: водяні системи центрального опалення
Гарантія: 10 років





Розміри радіаторів

тип 11

тип 21s

тип 22

тип 33

Розміри радіаторів (у міліметрах), де:





H - висота: 300*, 500, 600, 900
L - довжина: 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2300**, 2600**, 3000**
h - відстань між приєднувальними патрубками





* крім Plan Ventil Compact M тип 21s
** Всі моделі Plan висотою 900 мм випускаються  до довжини 2000 мм включно

Теплова потужність та розміри

Теплова потужність [W] радіаторів при температурі повітря в приміщенні, яке обігрівається, ti = 20°C  (висота і довжина подані в мм).

висота 300 500 600
довжина тип FCVM FCVM FCVM
темп. води 11 22 33 11 22 33 11 21s 22  33
показник № 1.2820 1.3000 1.3159 1.2827 1.3197 1.3331 1.2831 1.2967 1.3295  1.3417
400 75/65°C 212 375 526 329 578 798 384 515 670 923
  70/55°C 170 301 420 265 462 637 309 413 535 735
  55/45°C 109 191 266 170 292 401 198 264 337 461
500 75/65°C 265 469 657 412 722 998 481 644 838 1154
  70/55°C 213 376 526 331 577 796 386 517 669 919
  55/45°C 136 239 333 212 365 501 248 329 422 577
600 75/65°C 317 562 788 494 866 1198 577 773 1006 1384
  70/55°C 255 451 631 397 693 955 464 620 802 1102
  55/45°C 164 287 399 254 438 601 297 395 506 692
700 75/65°C 370 656 920 576 1011 1397 673 902 1173 1615
  70/55°C 298 526 736 463 808 1114 541 724 936 1286
  55/45°C 191 335 466 297 511 701 347 461 590 807
800 75/65°C 423 750 1051 658 1155 1597 769 1030 1341 1846
  70/55°C 340 601 841 530 923 1274 618 827 1070 1470
  55/45°C 218 383 532 339 584 802 396 527 674 923
900 75/65°C 476 843 1183 741 1300 1796 865 1159 1508 2076
  70/55°C 383 676 946 596 1039 1433 696 930 1204 1654
  55/45°C 245 431 599 382 657 902 446 593 759 1038
1000 75/65°C 529 937 1314 823 1444 1996 961 1288 1676 2307
  70/55°C 426 752 1051 662 1154 1592 773 1034 1337 1837
  55/45°C 273 479 666 424 730 1002 495 659 843 1153
1100 75/65°C 582 1031 1445 905 1588 2196 1057 1417 1844 2538
  70/55°C 468 827 1156 728 1270 1751 850 1137 1471 2021
  55/45°C 300 526 732 467 803 1102 545 725 927 1268
1200 75/65°C 635 1124 1577 988 1733 2395 1153 1546 2011 2768
  70/55°C 511 902 1261 794 1385 1910 928 1240 1605 2205
  55/45°C 327 574 799 509 876 1203 594 791 1012 1384
1400 75/65°C 741 1312 1840 1152 2022 2794 1345 1803 2346 3230
  70/55°C 596 1052 1471 927 1616 2229 1082 1447 1872 2572
  55/45°C 382 670 932 594 1022 1403 693 923 1180 1614
1600 75/65°C 846 1499 2102 1317 2310 3194 1538 2061 2682 3691
  70/55°C 681 1202 1682 1059 1847 2547 1237 1654 2140 2940
  55/45°C 436 766 1065 679 1168 1603 792 1054 1349 1845
1800 75/65°C 952 1687 2365 1481 2599 3593 1730 2318 3017 4153
  70/55°C 766 1353 1892 1192 2078 2865 1391 1860 2407 3307
  55/45°C 491 861 1198 763 1314 1804 891 1186 1517 2076
2000 75/65°C 1058 1874 2628 1646 2888 3992 1922 2576 3352 4614
  70/55°C 851 1503 2102 1324 2309 3184 1546 2067 2675 3674
  55/45°C 545 957 1331 848 1460 2004 990 1318 1686 2306
2300 75/65°C 1217 2155 3022 1893 3321 4591 2210 2962 3855 5306
  70/55°C 979 1728 2417 1523 2655 3661 1778 2377 3076 4226
  55/45°C 627 1101 1531 975 1679 2305 1139 1516 1939 2652
2600 75/65°C 1375 2436 3416 2140 3754 5190 2499 3349 4358 5998
  70/55°C 1106 1954 2733 1721 3001 4139 2010 2687 3477 4777
  55/45°C 709 1244 1731 1103 1898 2606 1287 1713 2192 2998
3000 75/65°C 1587 2811 3942 2469 4332 5988 2883 3864 5028 6921
  70/55°C 1277 2255 3153 1986 3463 4776 2319 3101 4012 5512
  55/45°C 818 1436 1997 1272 2190 3006 1485 1977 2529 3459



висота 900
довжина тип FCVM
темп. води 11 22 33
показник № 1.3013 1.3488 1.3612
400 75/65°C 539 920 1261
  70/55°C 432 732 1001
  55/45°C 275 458 624
500 75/65°C 674 1151 1576
  70/55°C 540 915 1251
  55/45°C 344 573 780
600 75/65°C 808 1381 1891
  70/55°C 648 1098 1501
  55/45°C 412 688 936
700 75/65°C 943 1611 2206
  70/55°C 756 1281 1751
  55/45°C 481 802 1092
800 75/65°C 1078 1841 2522
  70/55°C 864 1464 2002
  55/45°C 550 917 1248
900 75/65°C 1212 2071 2837
  70/55°C 972 1647 2252
  55/45°C 619 1031 1404
1000 75/65°C 1347 2301 3152
  70/55°C 1080 1830 2502
  55/45°C 687 1146 1560
1100 75/65°C 1482 2531 3467
  70/55°C 1188 2013 2752
  55/45°C 756 1261 1716
1200 75/65°C 1616 2761 3782
  70/55°C 1296 2196 3002
  55/45°C 825 1375 1872
1400 75/65°C 1886 3221 4413
  70/55°C 1512 2562 3503
  55/45°C 962 1604 2184
1600 75/65°C 2155 3682 5043
  70/55°C 1728 2928 4003
  55/45°C 1100 1833 2496
1800 75/65°C 2425 4142 5674
  70/55°C 1944 3294 4503
  55/45°C 1237 2063 2807
2000 75/65°C 2694 4602 6304
  70/55°C 2160 3661 5004
  55/45°C 1375 2292 3119
2300 75/65°C 3098 5292 7250
  70/55°C 2484 4210 5754
  55/45°C 1581 2636 3587
2600 75/65°C 3502 5983 8195
  70/55°C 2808 4759 6505
  55/45°C 1787 2979 4055
3000 75/65°C 4041 6903 9456
  70/55°C 3240 5491 7506
  55/45°C 2062 3438 4679

Ємність та вага

висота: 300 500 600 900
10 20 10 20 30 10 20 30 10 20 30
вага: 16,4 24,7  14,6  25,3 36,7 17,4  29,8  42,7  30,0  43,2  60,6
ємність: 3,0 4,4  1,7  4,4  6,8  1,9  5,0  7,9  2,7  7,1  11,5

Вагу подано в кілограмах на 1 метр довжини радіатора.
Водяну ємність подано в дм³ на 1 метр довжини радіатора.

Гідравлічні параметри

Начиная с января 2011 г. все панельные радиаторы Purmo с нижним подключением оснащены новыми клапанными вставками производства компании Oventrop, имеющими заводскую предварительную настройку в диапазоне 2 – 6, в зависимости от размера (теплопроизводительности) конкретного радиатора. Для облегчения визуального различия этого нового типа клапанной вставки было применено обозначение регулирую-щих элементов вставок соответствующими цветами.

преднастройка kv [m3/ч] цвет каталожн. номер
2 0,13 белый 1651162
3 0,27 черный 1651163
4 0,42 зеленый 1651164
5 0,56 синий 1651165
6 0,70 красный 1651166

Новые клапанные вставки имеют гидравлические характеристики, очень близкие к характеристикам применяемых ра-нее вставок под каталожным номером 101 80 80. В случае необходимости заводские предварительные установки каждой из новых клапанных вставок могут быть изме-нены, так же как и для вставок, применяемых ранее. Новые клапанные вставки имеют измененную общую длину, что связано с усовершенствованной конструкцией уплот-нения, они не могут быть применены в радиаторах с нижним подключением, выпущенных до конца 2010 г. и оснащен-ных клапанными вставками старого образца.

вставка старого образца
і вставка нового типа

типовой ряд новых вставок

пример определения предварительной настройки:

данные:

потребность в тепле - Qc = 1160 W
разность температур - Δt = 20 K (80/60°C)
потеря давления - Δp = 6 kPa

Δp = 6000 Pa
постоянная пересчета - C = 1,163

расчеты:

массовый расход воды

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 кг/ч

Для потока q = 50 кг/ч и потери давления 6000 Па считываем с номограммы значение предварительной регулировки 3

Гидравлическая характеристика радиатора с нижним подключением, оснащенного клапанной вставкой Oventrop

НАСТРОЙКА КЛАПАННОЙ ВСТАВКИ
Отклонение 2K
преднастройка 1 2 3 4 5 6
kv [m3/h] 0,05 0,13 0,27 0,42 0,56 0,70

массовый расход воды q [ кг/ч]

Спосіб під’єднання

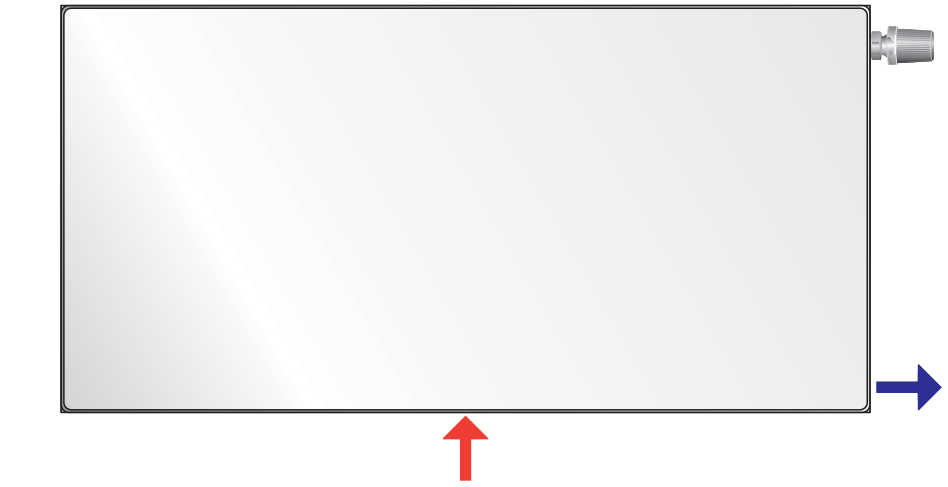

центральне нижнє приєднання:

Застосовується в радіаторах з нижнім приєднанням. Перевагою такого приєднання є те,що незалежно від довжини, висоти і глибини радіатора, положення приєднань до системи можна визначити вже на етапі будівництва будинку в незавершеному стані і вони залишаться незмінними при підборі конкретного розміру радіатора цього типу. Зворотне приєднання приводить до зниження теплової потужності радіатора більш ніж 30%.

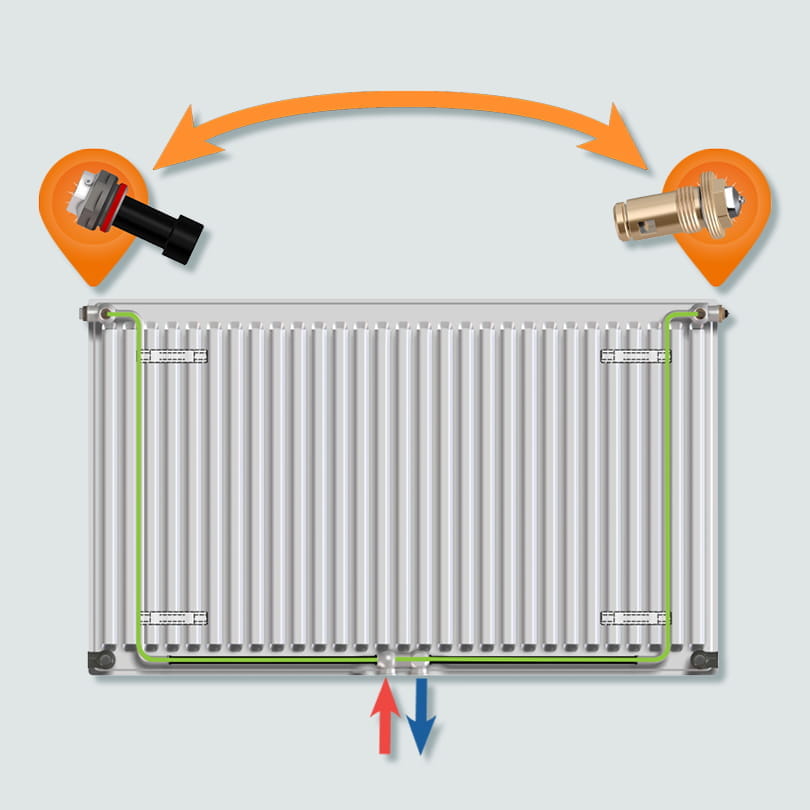

центральне приєднання:

Радіатори з нижнім приєднанням можна приєднувати одночасно до бокових і нижніх штуцерів. Можливі посередні варіанти: бокове і діагональне показані на рисунках.

Кріплення

вид спереди

вигляд ззаду - лише тип FCVM 11

монтажні розміри [mm]

тип FCVM11
L L1 L2
400-1600 117 -
 1800 117 917
 2000 117 1017
 2300 117 1150
 2600 117 1317
 3000 117 1517

Необхідна кількість стійок

выс 300 - 600 mm выс 900 mm
довжина [mm] кількість стійок довжина [mm] кількість стійок
400 - 1800 2 400 - 1200 2
2000 - 2300 3 1400 - 1800 3
2600 - 3000 4 2000 - 3000 4

Kомплект тримачів для радіаторів типу: FCVM11

Комплект кронштейнів для радіаторів типу:: FCVM21s, FCVM22, FCVM33

Cтійка для панельних радіаторів типу: FCVM21s, FCVM22, FCVM33

Поправочні коефіцієнти

Поправкові коефіцієнти для вибору теплової потужності радіаторів PURMO для параметрів, відмінних від 75/65/20°C

t z t p Температура повітря в приміщенні, що обігрівається, t i [°C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54

Таблиця складена для коефіцієнта n = 1,3
