Трубчасті радіатори Delta - Delta Twin M

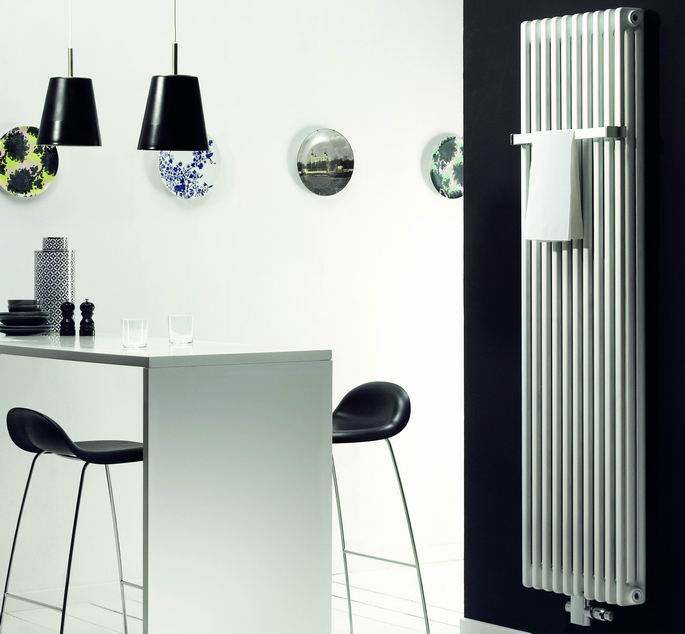

Декоративні радіатори Delta Twin M поєднують в собі ультрасучасну технологію виготовлення і красивий дизайн, забезпечуючи високий комфорт обігріву і експлуатації. Застосування нижнього центрального підключення в радіаторах Delta Twin M всіх розмірів в поєднанні з елегантною і практичною поперечиною для сушки рушників, що входить у стандартну комплектацію радіатора, а також висока теплова потужність, створюють ідеальні умови для монтажу цих радіаторів у просторих вишуканих ванних кімнатах. Радіатори Delta Twin M випускаються тільки у версії з двома трубами в одній секції (в 5-ти варіантах висоти і 2-х - довжини) в білому кольорі RAL 9016, на замовлення вони можуть бути поставлені в багатьох інших кольорах з палітри RAL.

+
Опис: декоративний радіатор, зварюваний лазером. Перетин зовнішніх труб з D-подібним профілем забезпечує підвищену теплову потужність. Delta Twin M поставляється разом з поперечиною для рушників такого ж кольору, як і радіатор, оснащений хромованими власниками. Товщина сталі відповідно до EN-442
Висота (мм): 1000, 1200, 1500, 1800, 2000
Довжина (мм):  500 мм (10 секцій), 600 мм (12 секцій)
Глибина: 2-трубний: 63 мм
Підключення:  нижнє, центральне; патрубки із внутрішнім різьбленням 2 x G ½ дюйма (відстань 50 мм), при відведенні повітря праворуч зверху (відведення повітря в комплекті)
Робочий тиск: 10 бар
Испытательное давление: 15 бар (заводський - 13 бар)
Макс. температура:  120°C
Колір: стандартно - лак білого кольору RAL 9016; інші кольори з палітри RAL на замовлення
Комплект поставки: поставляється з кронштейном і комплектом декоративних елементів, без верхньої стільниці; дюбелі і гвинти комплекти декоративних елементів для підлоги, а також для монтажу верхньої стільниці не включені в комплект поставки
Кріплення: кріпильні скоби приварені до радіатора ззаду, елементи кріплення включені в комплект поставки (комплект складається з 4 кронштейнів RK2)
Пакування: транспортувальна упаковка, що не забруднює навколишнє середовище, з захистом кутів, запаковані в термоусадочну плівку
Гарантія: 10 років

Розміри радіаторів

вид спереди

вид сбоку


H - высота радиатора
L - длина радиатора
B - толщина радиатора
o - воздухоотводчик

Теплова потужність та розміри

Тепловая мощность [Вт] радиаторов при температуре воздуха в отапливаемом помещении ti = 20oC (высота и длина в мм.)

H [mm] 1000 1200 1500 1800 2000
тип DT 2100.. DT 2120.. DT 2150.. DT 2180.. DT 2200..
L [mm] мощность [W] [W] [W] [W] [W]

10
500

 75/65/20oC 753 893 1106 1322 1468
70/55/20oC 607 718 887 1057 1172
55/45/20oC 391 460 564 668 739

12
600

 75/65/20oC 904 1072 1328 1587 1762
70/55/20oC 729 862 1065 1269 1406
55/45/20oC 469 553 677 802 887

Ємність та вага

H [mm]  1000 1200 1500 1800 2000
тип DT 2100..  DT 2120..  DT 2150..  DT 2180..  DT 2200..
L [mm]  [l]
[kg]		 [l]
[kg] 		 [l]
[kg]		 [l]
[kg] 		 [l]
[kg]
 10
500		 10,2
15,9		 11,9
19,0		 14,6
23,6		 17,2
28,2		 19,0
31,2
 12
600		 12,2
19,1		 14,3
22,8		 17,5
28,3		 20,6
33,8		  22,8
37,4

Гідравлічні параметри

Гидравлические характеристики

Гидравлическая характеристика радиатора с клапанной вставкой Oventrop

с нижним подключением, для отклонения пропорциональности 2 K
Пред-настройка kv
1 0,047
2 0,126
3 0,269
4 0,417
5 0,6
6 0,7

Спосіб під’єднання

нижнее, центральное; патрубки с внутренней резьбой 2 x G . дюйма (расстояние 50 мм), отвод воздуха справа сверху (воздухоотводчик в комплекте).

Кріплення

Крепления Purmo Delta Twin M:

крепежные скобы приварены к радиатору сзади, элементы креплений включены в комплект поставки (комплект состоит из 4 кронштейнов RK2).

комплект состоит из 4 кронштейнов RK2

Поправочні коефіцієнти

Корректировочный коэффициент для подбора тепловой мощности радиаторов PURMO для параметров, других чем 75/65/20oC

t z t p Температура воздуха в отапливаемом помещении t i[°C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Таблица составлена для значения коэффициента n = 1,3
