Трубчасті радіатори Delta - Delta Column Bench V

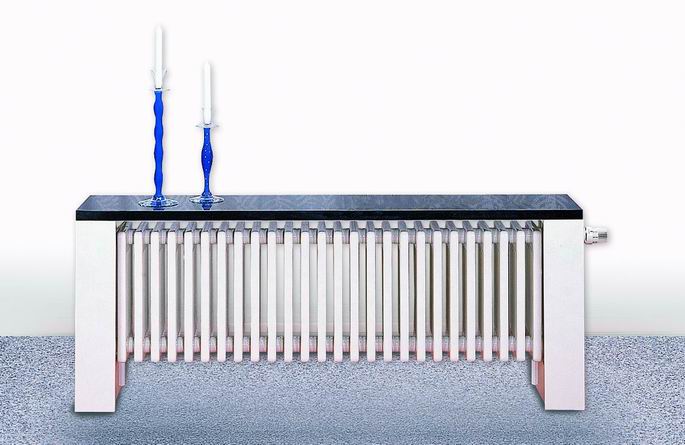

Радіатори Delta Column Bench V - наша пропозиція для вимогливих клієнтів, є ідеальним для використання в побуті варіантом поєднання радіатора і лави. Якщо інші радіатори Delta лише ненав'язливо прикрашають інтер'єр приміщення, ці радіатори притягують погляд своїм дизайнерським рішенням. Розроблені відомими архітекторами, елегантні та функціональні, вони в рівній мірі привабливі і унікальні. Верхня панель, виконана з дерева або мармуру, являє собою додатковий декоративний елемент, що підкреслює вишуканість спроектованого приміщення. Добре продумане рішення невидимого зовні під'єднання до системи також сприяє підвищенню естетичних характеристик даного радіатора. Інші переваги радіаторів Delta розширюють можливість пошуку відповідного рішення для інтер'єрів будь-якого типу. Високоякісне фарбування в кольори з палітри RAL відкриває широкі можливості колористичного рішення. Величезний вибір варіантів виконання різної висоти і довжини дозволяє підібрати ідеальний варіант радіатора для проектованого простору.

+
Описание: декоративный трубчатый радиатор, цельносварной с использованием лазера. Сечение внешних труб с D-образным профилем обеспечивает повышенную тепловую мощность. С 4-трубными или 5-трубными вертикальными секциями.
Толщина стали в соответствии с EN-442

Высота [мм]:

 490 (300)*, 540 (350)*
Длина [мм]: 1100 (1000)*, 1300 (1200)*, 1500 (1400)*
Глубина: 224 мм (4-трубный) и 262 мм (5-трубный).
Подключение: подача – слева снизу в крайней секции, внутренняя резьба G ½ дюйма; вывод – справа снизу в крайней секции G ½ дюйма; радиатор Column Bench V
укомплектован термостатической клапанной вставкой с предварительной настройкой вместе с термостатической головкой с соединительной резьбой M 30x1,5 мм – слева вверху; воздушный клапан с резьбой G ½ дюйма – с правой стороны сверху.
Рабочее давление: 10 бар
Цвет: белый RAL 9016; другие цвета RAL – на заказ; возможна поставка радиатора и комплекта декоративных защитных элементов в разных расцветках RAL.
Комплект поставки: комплектная поставка с кронштейнами и набором декоративных элементов, без верхней декоративной панели (поставляется на заказ, в зависимости от желания клиента)
Крепление: декоративный комплект для монтажа на полу и для маскировки подключений радиатора с возможностью установки верхней декоративной панели у
клиента.
Упаковка: транспортировочная упаковка, не загрязняющая окружающую среду, с защитой краев, упаковка в термоусадочную пленку.
Гарантия: 10 лет

Розміри радіаторів

вид спереди

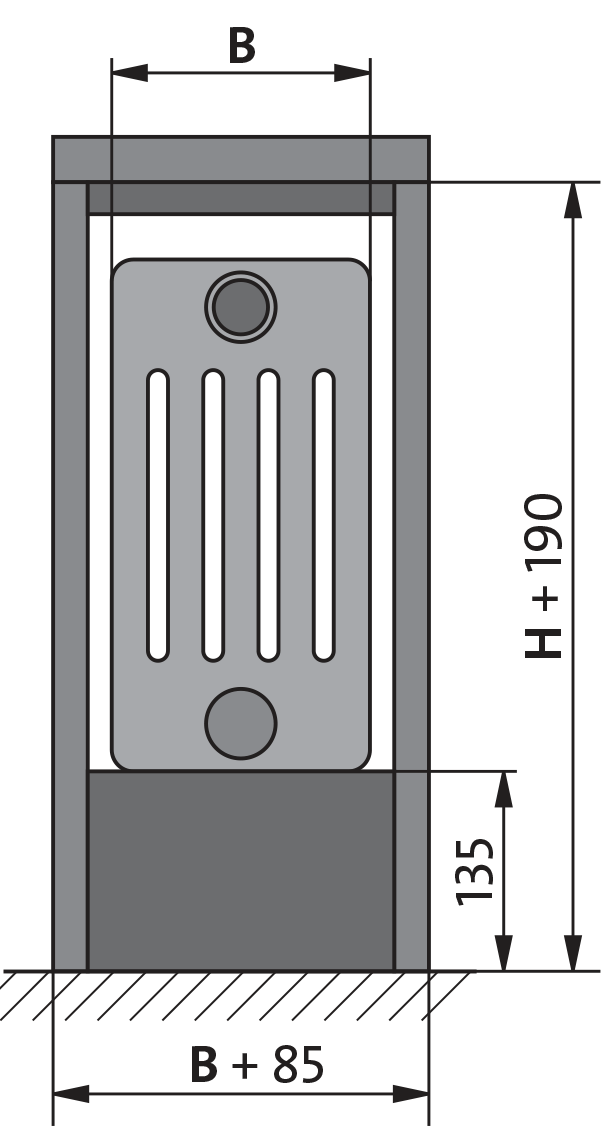

вид сбоку


H - высота радиатора
L - длина радиатора
B - ширина радиатора
Lp - расстояние между патрубками
n - количество секций
o - воздухоотводчик

Теплова потужність та розміри

Тепловая мощность [Q] радиаторов при температуре воздуха в отапливаемом помещении ti = 20oC (высота и длина в мм.)

H [mm]  300   350
 тип DBV 4030..  DBV 5030..  DBV 4035..  DBV 5035..

L [mm]

  Moc  [W] [W]  [W] [W]
20
1000		 75/65/20oC   912 1120  1040  1280
70/55/20oC  740  907 843 1035
55/45/20oC   483  590 548  671
24
1200		 75/65/20oC  1094  1344 1248  1536
70/55/20oC  888  1089 1011  1242
55/45/20oC  579  708 657  805
28
1400		 75/65/20oC   1277  1568 1456  1792
70/55/20oC   1036  1270 1180  1449
55/45/20oC   676  826 767  939

Гідравлічні параметри

Гидравлические характеристики

Гидравлическая характеристика радиатора с клапанной вставкой Oventrop

с нижним подключением, для отклонения пропорциональности 2 K
Пред-настройка kv
1 0,047
2 0,126
3 0,269
4 0,417
5 0,6
6 0,7

Ємність та вага

H [mm] 300 350
тип DBV 4030.. DBV 5030.. DBV 4035.. DBV 5035..
L [mm] [l]
[kg]		 [l]
[kg]		 [l]
[kg]		 [l]
[kg]
20
1000		 15,0
31,0		 18,6
37,0		 16,8
35,0		 20,6
42,0
24
1200		 18,0
36,0		 22,4
42,0		 20,2
40,0		 24,6
48,0
28
1400		 21,0
40,0		 26,1
47,0		 23,6
45,0		 28,9
54,0

Спосіб під’єднання

подача – слева снизу в крайней секции, внутренняя резьба G ½ дюйма; вывод – справа снизу в крайней секции G ½ дюйма; радиатор Column Bench V

укомплектован термостатической клапанной вставкой с предварительной настройкой вместе с термостатической головкой с соединительной резьбой M 30x1,5 мм – слева вверху; воздушный клапан с резьбой G ½ дюйма – с правой стороны сверху.

Кріплення

декоративный комплект для монтажа на полу и для маскировки подключений радиатора с возможностью установки верхней декоративной панели у клиента.

Поправочні коефіцієнти

Корректировочный коэффициент для подбора тепловой мощности радиаторов PURMO для параметров, других чем 75/65/20oC

t z t p Температура воздуха в отапливаемом помещении t i[°C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87
