Kúpeľňové radiátory

Apolima

Kúpeľňové radiátory - Apolima

Płaskie kolektory poziome grzejnika łazienkowego Apolima, gięte w łagodny łuk, sprawiają, że grzejnik ten jest niezwykle elegancki. Pełna symetria względem środkowego przyłącza od dołu grzejnika, pozwala w równym stopniu wykorzystywać wszystkie sekcje grzewcze.
Sposób podłączenia grzejnika apolima do instalacji centralnego ogrzewania predysponuje ten model do współpracy ze zintegrowanymi zaworami w tym zaworem TempCo VT.

+

Materiał: wysokiej jakości profil stalowy
Czynnik grzewczy: woda
Podłączenie: 2 otwory z gwintem wewnętrznym 1/2"
Ciśnienie robocze: 4 bary
Temperatura maksymalna: 110oC
Malowanie: podkładowe metodą anaforezy, końcowe metodą napylania elektrostatycznego
Kolory: biały RAL 9016, pozostałe kolory z palety RAL na zamówienie
Wyposażenie podstawowe: zawieszenia o regulowanej odległości od ściany, korki i odpowietrznik 1/2"
Wyposażenie dodatkowe: wieszak prosty, wieszak okrągły, wieszak ręcznikowy typ V, grzałka elektryczna

Uwaga!

Zasilanie i powrót ZAWSZE od dołu ( można zamieniać miejscami).

Podłączenie kaloryfera łazienkowego Apolima

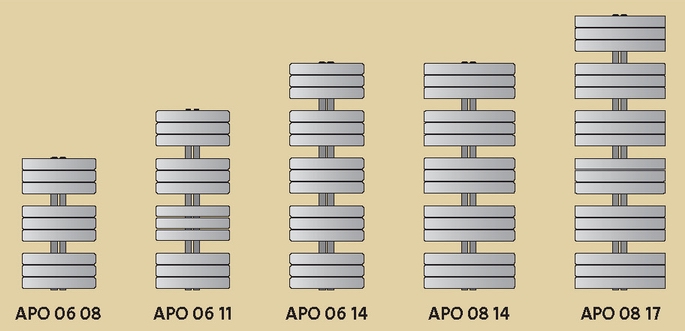

Veľkosť ohrievacích telies

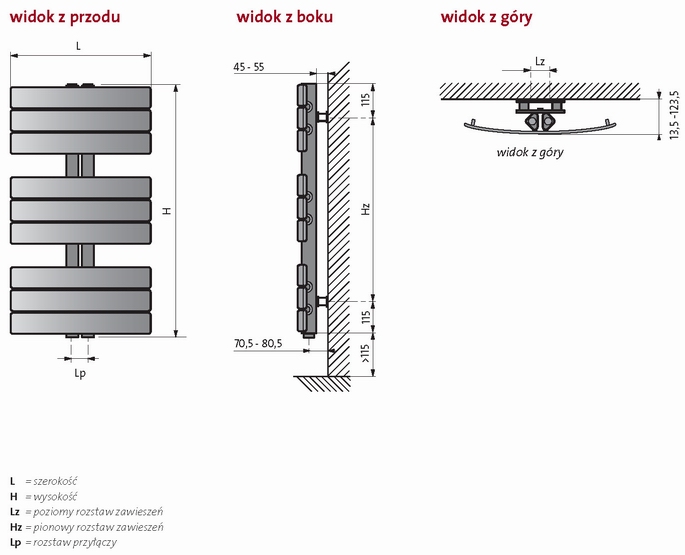

Wymiary grzejnika łazienkowego Apolima:

Grzejnik do łazienki Apolima - wymiary

Wymiary grzejnika łazienkowego Apolima

Teplotný výkon a rozmery

Moce cieplne i wymiary grzejników łazienkowych Apolima:



Numer
katalogowy
Moc [W]
75/65/
20°C
Moc [W]
90/70/
20°C
Szerokość
L [mm]
Wysokość
H [mm]
Zawieszenia Rozstaw przyłączy Lp [mm] Pojemność
wodna [dm³]
Masa [kg] Liczba
poziomych
kolektorów
Lz [mm] Hz [mm]
APO 08 06 558 698 650 830 50 600 50 5,3 12,8 9
APO 11 06 732 915 650 1130 50 900 50 7,1 17,1 12
APO 14 06 909 1136 650 1430 50 1200 50 8,9 21,5 15
APO 14 08 1086 1358 800 1430 50 1200 50 10,2 25,3 15
APO 17 08 1300 1625 800 1730 50 1500 50 12,2 29,4 18



Zavesenia

Grzejniki łazienkowe Apolima posiadają unikalny system zawieszeń

To, co w innych grzejnikach uniemożliwia prawidłowe ich zawieszenie w dowolnym punkcie łazienki (nierówna powierzchnia, nietypowe wykończenie powierzchni), w przypadku nowej linii grzejników łazienkowych Purmo zostało rozwiązane pomysłowo i funkcjonalnie. Do każdego grzejnika dołączono zestaw zawieszeń pozwalających na regulację odległości między grzejnikiem a ścianą do 10 mm. Dodatkowo można wypoziomować grzejnik bez względu na nierówności ścian.

Korekčné koeficienty

Współczynniki korekcyjne dla grzejników łazienkowych Purmo:

przykład:

Obliczeniowe zapotrzebowanie na ciepło pomieszczenia wynosi 800 W. Projektowana temperatura wody zasilającej grzejnik wynosi 55°C, a powracającej z grzejnika 45°C. Projektowana temperatura powietrza w pomieszczeniu wynosi 20°C. Dla parametrów 55/45/20°C odczytujemy współczynnik korekcyjny 1,96. Mnożąc obliczeniowe zapotrzebowanie na ciepło (800 W) przez współczynnik korekcyjny (1,96),otrzymujemy moc cieplną (1568 W), według której dobieramy grzejnik dla parametrów 75/65/20°C.
Oznacza to, że projektowany grzejnik dla parametrów 55/45/20°C osiągnie moc cieplną 800W, zaś dla parametrów 75/65/20°C moc 1568 W.

Doplnky

Akcesoria do grzejnika łazienkowego Apia:

   WIESZAK PROSTY
- biały ( nr kat. BARP40BL)
- chromowany ( nr kat. BARP40CH)
   WIESZAK OKRĄGŁY
- biały ( nr kat. ANOPBL )
- chromowany ( nr kat. ANOPCH)
    WIESZAK RĘCZNIKOWY typ V - 2 szt
- biały ( nr kat. PATVPBL )
- chromowany ( nr kat. PATVPCH )


GRZAŁKA ELEKTRYCZNA
300 W ( nr kat GRZ300B)
600 W ( nr kat GRZ300B)
900 W ( nr kat GRZ300B)

Uwaga: moc grzałki należy dobrać do mocy grzejnika

GRZAŁKA ELEKTRYCZNA - Co wyróżnia nasz produkt?

Funkcjonalność.

Nowa grzałka zwraca uwagę estetycznym wyglądem i funkcjonalną formą. Dzięki prostej konstrukcji pokrętła łatwo ustawić temperaturę oraz utrzymywać grzałkę w czystości. Dodatkowo praca grzałki sygnalizowana jest pierścieniem świetlnym.

Grzałka ma siedmiostopniową regulację temperatury w zakresie od 7 do 70°C. Można też ustawić temperaturę przeciwzamrożeniową, pozycja której oznaczona jest gwiazdką.

Łatwość montażu.

Przy montażu miękka elastyczna uszczelka pozwala odpowiednio dokręcić grzałkę (w jej prawidłowej pozycji widoczny jest z przodu wizerunek firmowego kota). W komplecie z grzałką dostarczany jest specjalny klucz do dokręcania – dzięki temu eliminuje się ewentualne uszkodzenia grzejnika i grzałki, które występują przy jej dokręcaniu zwykłym kluczem.

Nowoczesne rozwiązania techniczne.

Grzałka PURMO jest sterowana elektronicznie. Jej moc jest automatycznie dostosowywana do zadanej temperatury. Specjalna konstrukcja spirali w tym modelu powoduje, że grzałka grzeje w niewielkiej odległości za gwintem. Dzięki temu uzyskujemy bardziej równomierną temperaturę na grzejniku. Jest to istotne ponieważ grzałkę montujemy w dolnym przyłączu, czyli tam gdzie kolektory są najzimniejsze.

Bezpieczeństwo użytkowania.

Grzałka ma szereg zabezpieczeń. Przede wszystkim zabezpieczenia przed przegrzaniem – ogranicznik w postaci bezpiecznika termicznego 98°C, który zabezpiecza przed zagotowaniem wody w grzejniku oraz termik umieszczony w kapilarze.

Wysoki stopień ochrony przed czynnikami zewnętrznymi - IP 56 gwarantuje bezpieczeństwo użytkowania. Grzałka ma również znak bezpieczeństwa B i certyfikacje CE. Na grzałkę udzielana jest 18-miesięczna gwarancja.

Dane techniczne:

  • Moc: 300, 600, 900 W
  • Napięcie: 230 V
  • Podłączenie: gwint zewnętrzny ½”
  • Pierścień świetlny sygnalizujący pracę
  • Możliwość ustawienia temperatury przeciwzamrożeniowej
  • Regulacja temperatury w zakresie 7-70 °C
  • Klucz do montażu w komplecie
  • Elektroniczny regulator temperatury
  • Spirala grzejna o konstrukcji umożliwiającej możliwie równomierny rozkład temperatury na grzejniku
  • Zabezpieczenie przed przegrzaniem
  • Wysoki stopień ochrony obudowy IP 56
  • Certyfikaty: CE, Znak Bezpieczeństwa B
  • Gwarancja – 18 miesięcy

Uwagi eksploatacyjne:

Grzałka powinna być zamontowana w jednym z dolnych przyłączy grzejnika, Grzejnik z grzałką montujemy w odległości minimum 60 cm od obrysu wanny, brodzika i umywalki. Aby zapewnić prawidłowe funkcjonowanie grzałki grzejnik powinien być zalany wodą.

Deklaracje Zgodności II/2004

Prehlásenie o vlastnostiach

Cenník a technický katalóg - kúpeľňové radiátory

Technický katalóg 2012/13- kúpeľňové radiátory

Deklaracja Zgodności na grzejniki łazienkowe 2 PURMO

Podmienky záruky pre oceľové panelové radiátory značky PURMO

  1. Panelové radiátory PURMO sú uvádzané na trh a sprístupňované na základe Rozhodnutia Európskeho parlamentu a Rady (EÚ) č.305/2011, ktoré stanovuje harmonizované podmienky uvádzania stavebných výrobkov na trh (CPR).
  2. Rettig Heating Sp. z o.o. so sídlom v Rybniku na ul. Przemysłowej ( zvaný ďalej Poskytovateľ záruky) udeľuje na územie Európskej únie 10-ročnú (počítajúc odo dňa kúpy) záruku na panelové radiátory PURMO namontované na vodných inštaláciách ústredného kúrenia, nie však dlhšie než 11 rokov od dátumu výroby umiestneného na radiátore.
    10-ročná záruka sa týka radiátorov vyrobených počnúc dňom 6.3.2007.
  3. Záruka zahŕňa radiátory namontované vo vodných inštaláciách ústredného kúrenia:
    · uzavretého systému s membránovou expanznou nádržou;
    · napájaných z výmenníkovej tepelnej stanice, kotolne, tepelného čerpadla;
    · vyrobených z čiernych oceľových rúr, medených rúr, alebo rúr z umelej hmoty s antidifúznou bariérou;
    · vybavených miestnym odvzdušňovaním (nie je povolený systém ústrednej odvzdušňovacej siete);
    · ohrievajúcich obytné, kancelárske, služobné a iné miestnosti, v ktorých niet škodlivého korózneho vplyvu látok nachádzajúcich sa v ovzduší a najmä nedochádza k trvalému alebo dočasnému zvlhnutiu povrchu radiátora.
    Je dovolená montáž panelových radiátorov PURMO v neveľkých inštaláciách otvoreného systému (do príkonu 25 kW ) pod podmienkou, že sa v tých inštaláciách používajú inhibítory korózie prípustné pre používanie.
    Počas trvania záruky radiátory a ich prvky, u ktorých sa zistia chyby zavinené výrobcom a budú nahlásené najneskôr 1 mesiac od dátumu zistenia, budú opravené a ak to nebude možné, vymenené za nové bez chýb.
  4. Podkladom na získanie záruky je:
    · vlastníctvo dokladu o kúpe, napr. faktúry,
    · namontovanie radiátorov vo vodnej inštalácii ústredného kúrenia v súlade so štátnymi technickými predpismi a
    normami, na ktoré sa odvolávajú,
    · dodržanie usmernení poskytovateľa záruky uvedených v "Podmienkach použitia panelových radiátorov PURMO".
  5. Prevádzkový tlak v inštalácii ústredného kúrenia s panelovými radiátormi ´ PURMO nesmie presiahnuť10 barov (6 barov pre radiátory Vertical ) a maximálna prevádzková teplota 110 °C.
    Vo vysokých a výškových budovách treba použiť rozdelenie inštalácie na zóny. Kontrolu tesnosti inštalácie treba vykonávať pri skúšobnom tlaku, ktorý sa rovná prevádzkovému tlaku v danej inštalácii plus 2 bary, ale nie menšom ako 4 bary. Maximálny prípustný tlak počas skúšky tesnosti inštalácie je 12 barov (8 barov pre radiátory Vertical).
  6. Záruka sa netýka radiátorov namontovaných:
    · v inštalácii ústredného kúrenia, ktorá bude spojená s vysokoteplotnou tepelnou sieťou pomocou hydroelevátora alebo
    čerpadlového zmiešavacieho uzla;
    · v halách s bazénmi, v autoumyvárňach, v práčovňach, na bitúnkoch, vo verejných toaletách, v kúpeľňach aj v iných
    miestnostiach, kde dochádza k škodlivému vplyvu koróznych látok nachádzajúcich sa v ovzduší a stálemu alebo
    príležitostnému zvlhnutiu povrchu radiátora – netýka sa to pozinkovaných radiátorov vo verzii s dodatočným
    antikoróznym zabezpečením, pre ktoré záruka trvá 6 rokov, nie však dlhšie, ako 7 rokov od dátumu výroby;
    · v inštalácii ústredného kúrenia, ktorá bude mať stále prepojenie s vodovodnou sieťou bez toho, aby bola na spoji
    namontovaná spätná klapka, zabezpečujúca pred spätnými prietokmi;
    · v inštalácii ústredného kúrenia, z ktorej bude voda vypúšťaná častejšie a na dlhšie, než to vyplýva z nevyhnutných
    prevádzkových požiadaviek;
    · v parných inštaláciách;
    · v inštalácii ústredného kúrenia, v ktorej budú prekročené prípustné hodnoty najdôležitejších ukazovateľov kvality vody, čiže:
    · celkový obsah iónov chlóru a síry nesmie byť vyšší ako 150 mg/l ( u inštalácií s medeným potrubím nie vyšší ako 50 mg/l ),
    · obsah kyslíka nesmie prekračovať 0,1 mg/l,
    · pH reakcia vody sa musí pohybovať v rozsahu 8,0 ÷ 9,5,
    · celková tvrdosť nesmie prevyšovať 4,0 mval/l.
  7. Záruka sa netýka poškodení radiátorov a ich vybavenia (upevnenia, kryty) v dôsledku nesprávneho prevádzkovania, skladovania, transportu a použitia výrobku v rozpore so zamýšľaným účelom.
    Týka sa to najmä radiátorov:
    · skladovaných pred nainštalovaním na čerstvom vzduchu,
    · mechanicky poškodených,
    · zvnútra znečistených pevnými telesami alebo škodlivými tekutinami,
    · deformovaných privysokým skúšobným tlakom, alebo statickým tlakom v inštalácii,
    · deformovaných v dôsledku zamrznutia inštalácie.
    · mechanicky poškodených neprípustným zaťažovaním, napríklad pri sadaní alebo vyliezaní na radiátor.
  8. Radiátory treba montovať bez odstránenia jednotlivých obalov z výroby. Tento obal má zostať na radiátore aj vtedy, keď sa inštalácia ústredného kúrenia spúšťa na ohrievanie budovy počas dokončovacích prác alebo na vysúšanie budovy. Odporúča sa, aby obal odstránil používateľ miestnosti po dokončení všetkých dokončovacích prác.
    Z hygienických dôvodov radiátory vyžadujú pravidelné čistenie. Je potrebné na to používať jemné a mäkké látky, prípadne zľahka navllhčené vodou. Na čistenie radiátorov sa nesmú používať agresívne alebo žieravé čistiace prostriedky (rozpúšťadlá, prostriedky obsahujúce chlór). Panelové radiátory nemožno používať na sušenie mokrých alebo vlhkých predmetov položených na radiátor.
    Reklamácie týkajúce sa poškodenia lakovaného povlaku, spôsobené nesprávnym používaním a údržbou, nebudú brané do úvahy.
  9. Zakazuje sa vypustiť vodu z celej inštalácie alebo z jej časti a ponechať ju v tom stave. Týka sa to aj nových inštalácií podrobených skúškam tesnosti. V prípade potreby vypustenia inštalácie, napr. z dôvodu renovácie alebo údržby, treba vodu odstrániť iba z tej časti inštalácie, z ktorej je to nevyhnutné. Po vykonaní prác treba vypustenú inštaláciu okamžite opäť naplniť vodou. Množstvo vody použitej na naplnenie a doplnenie inštalácie ústredného kúrenia treba kontrolovať napr. pomocou vodomera.
  10. Výrobok podlieha záruke za podmienky, že nebol kupujúcim alebo tretími osobami opravovaný alebo menený bez súhlasu poskytovateľa záruky.
  11. V prípade, že sa v záručnej dobe objavia chyby, dôjde k začatiu reklamačného konania hlásením škody predávajúcemu na špeciálnom reklamačnom formulári, s podrobným opisom vzniknutej chyby a uvedením všetkých údajov požadovaných vo formulári.
    Predávajúci prijme hlásenie o reklamácii a odosiela ho poskytovateľovi záruky doporučeným listom, faxom alebo e-mailom do 24 hodín od jeho prijatia. V prípade, že bude odoslaný formulár s nekompletnými údajmi, ktoré budú znemožňovať posúdenie reklamácie, poskytovateľ záruky formulár vráti na doplnenie údajov. K formuláru musí byť pripojená faktúra kúpy alebo jej kópia. V osobitných prípadoch môže poskytovateľ záruky požiadať o doplnenie hlásenia o reklamácii o fotografickú dokumentáciu ukazujúcu predmet nároku na reklamáciu. Poskytovateľ záruky je povinný odpovedať na hlásenie o reklamácii písomne do 14 dní od dátumu prijatia hlásenia počítajúc odo dňa kompletne vyplneného formulára reklamácie.
  12. Na preskúmanie reklamácie poskytovateľ záruky podrobí reklamovaný výrobok prehliadke, ku ktorej môže dôjsť na mieste montáže radiátora, alebo na inom mieste určenom poskytovateľom záruky. Ak sa hlásenie o reklamácii týka chyby, ktorá má charakter mechanického poškodenia, do prehliadky treba zachovať originálne balenie, v ktorom bol radiátor dodaný. V prípade uznania reklamácie sa poskytovateľ záruky zaväzuje v lehote 14 dní od dátumu jej uznania bezplatne opraviť alebo vymeniť tie časti produktu, ktoré boli uznané ako chybné z dôvodu nesprávnej výroby alebo chýb materiálu, alebo vymeniť celý radiátor na nový, bezchybný. V osobitných prípadoch (napr. ak výmena produktu vyžaduje jeho dovoz zo zahraničia) si poskytovateľ záruky vyhradzuje právo na predĺženie lehoty realizácie uznanej reklamácie nad stanovenú lehotu 14 dní.
    V prípade chýb, ktoré neovplyvňujú funkčnosť radiátora, môže poskytovateľ záruky navrhnúť aj zníženie ceny.
    V prípade reklamácie produktu, výroba ktorého bola ukončená, poskytovateľ záruky navrhne zákazníkovi produkt s parametrami zodpovedajúcimi reklamovanému radiátoru, alebo navrhne vrátenie jeho hodnoty v deň kúpy. Poskytovateľ záruky nedodáva náhradné radiátory na dobu skúmania reklamácie.
  13. Poskytovateľ záruky si vyhradzuje právo výberu spôsobu vybavenia reklamácie. Ak je montáž vymieňaného radiátora sťažená, napr. v prípade chýbajúcich ventilov, ktoré umožňujú odpojenie radiátora od inštalácie, poskytovateľ servisu môže odmietnuť demontáž starého a montáž nového radiátora, avšak s ponechaním nového radiátora u zákazníka. V takých prípadoch sa nárok na reklamáciu uznáva poskytovateľom záruky za splnený.
  14. Doba záruky sa predlžuje o dobu trvania opravy, počítanú od dátumu dodania produktu poskytovateľovi záruky do dňa opravy a v prípade výmeny radiátora za nový záručná doba beží nanovo.
  15. Poskytovateľ záruky si vyhradzuje právo na vykonávanie zmien vo svojich produktoch bez predchádzajúceho upozornenia pod podmienkou, že to nebudú žiadne dôležité technické detaily ovplyvňujúce výber radiátora.
  16. Tieto záručné podmienky na predaný tovar nevylučujú, neobmedzujú ani nepozastavujú oprávnenia kupujúceho vyplývajúce z nesúladu tovaru so zmluvou v súlade s poľským zákonom z 27.7.2002 o osobitných podmienkach predaja spotrebného tovaru a o zmene občianskeho zákonníka (Poľská zbierka zákonov rok 2002 č. 141, pol. 1176).
  17. Záručné podmienky v tejto podobe platia od 1.7.2013.
