Grzejniki kolumnowe - Delta Twin M

Grzejniki dekoracyjne Purmo Delta Twin M (DT) łączą w sobie najnowocześniejszą technologię wykonania z pięknym wzornictwem, zapewniając najwyższy komfort ogrzewania i użytkowania. Zastosowanie dolnego środkowego podłączenia we wszystkich wielkościach grzejników Delta Twin M w połączeniu z eleganckim i praktycznym drążkiem do suszenia ręczników dostarczanym jako wyposażenie standardowe oraz dużą mocą cieplną, doskonale predysponuje te grzejniki do montażu w dużych, eleganckich łazienkach czy pokojach kąpielowych.

Produkowane w wersji 2-kolumnowej (w 5 wysokościach i 2 długościach) w kolorze śnieżnobiałym RAL 9016, na życzenie mogą być dostarczone w wielu innych kolorach z palety RAL.

Specyfikacja grzejników kolumnowych Delta Twin M:

Materiał:

rury i profile stalowe
Grubość materiału: 1.25 mm
Rozstaw elementów: 50 mm
Wysokość grzejników:

1000, 1200, 1500, 1800, 2000

Ilość elementów:  10, 12
Ilość kolumn w elemencie:
Długość grzejników:

500, 600

Sposoby podłączenia: dolny środkowy
Wyposażenie standardowe: reling na ręcznik, zawieszenia, odpowietrznik
Maksymalne ciśnienie robocze: 10 bar
Ciśnienie próbne: 13 bar
Maksymalna temperatura: 120°C
Kolor: RAL 9016 biały, inne na zamówienie
Malowanie podkładowe: elektroforeza drugiej generacji
Malowanie końcowe: napylanie elektrostatyczne
Produkcja: zgodna z BS EN ISO 9001 oraz BS EN ISO 14001
Deklaracja zgodności z: PN-EN 442
Gwarancja: 10 lat













Veľkosť ohrievacích telies

Wielkości grzejników kolumnowych Purmo Delta Twin M [mm]:



H - wysokość grzejnika (1000, 1200, 1500, 1800, 2000)
L - długość grzejnika (500, 600)
n - ilość elementów (10, 12)
B - szerokość grzejnika (63)

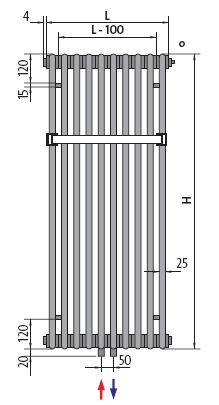

Rzut z przodu

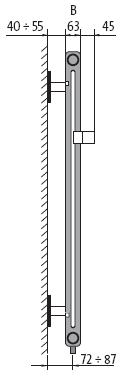

Rzut z przodu



















Teplotný výkon a rozmery

Moc cieplna grzejników według normy PN-EN 442 dla parametrów 75/65/20˚C i 70/55/20˚C oraz 55/45/20˚C:



H [mm]

1000

 1200

1500

1800

2000

 typ

DT 2100..

DT 2120..

DT 2150..

DT 2180..

 DT 2200..

ilość elementów

L [mm]

 Moc

 [W]

[W]

[W]

[W]

 [W]

10

500

75/65/20o

 753

893

1106

1322

 1468

70/55/20oC

 607

 718

887

1057

 1172

55/45/20o

 391

460

564

668

 739

12

600

75/65/20oC

 904

 1072

1328

1587

 1762

70/55/20oC

 729

 862

1065

1269

 1406

55/45/20oC

 469

 553

677

802

 887

















Objem a hmotnosť

Pojemność i ciężar grzejników kolumnowych Delta Twin M:



H [mm]

1000

 1200

1500

 1800  2000

 typ

DT 2100..

DT 2120..

DT 2150..

DT 2180..

 DT 2200..

ilość elementów

L [mm]

[l]

[kg]

[l]

 [kg]

[l]

 [kg]

[l]

 [kg]

[l]

[kg]

 10

500

10,2

15,9

11,9

19,0

14,6

23,6

17,2

28,2

19,0

31,2

 12

600

12,2

19,1

14,3

22,8

17,5

28,3

20,6

33,8

 22,8

37,4










Hydraulické vlastnosti

Spôsoby pripojenia

Sposoby podłączenia grzejników kolumnowych Purmo Delta Twin M:



Podłączenie grzejnika Purmo Delta Twin M realizowane jest przez korzystne podłączenie dolne środkowe (2 x G ½”, rozstaw króćców przyłączeniowych 50 mm). Kolejność zasilania i powrotu pokazano na poniższym rysunku.

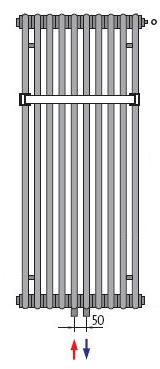

Podłączenie grzejnika Delta Twin M





Zavesenia

Zawieszenia do grzejników kolumnowych Purmo Delta Twin M:



Na tylnej części grzejnika przyspawane są 4 zaczepy mocujące, na których zawiesza się grzejnik Delta Twin M za pośrednictwem dostarczonego zestawu do zawieszania.



Zawieszenia RK2 do grzejnika Delta Twin M



Korekčné koeficienty

Wartości współczynników korekcyjnych do doboru wydajności cieplnej grzejników PURMO przy temperaturach innych niż 75/65/20˚C:

t z t p Temperatura powietrza w ogrzewanym pomieszczeniu t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Tablica została opracowana dla współczynnika n = 1,3
