Na trhu je dostupných množstvo rôznych modelov radiátorov s hladkým hlavným panelom – avšak jeden nie je rovný druhému. Projekt nového plochého radiátora firmy PURMO určuje nové trendy. Hladký hlavný panel, nakladaný na základnú dosku, umožňuje získanie vysoko estetického vykončenia bez súčasnej straty odpornosti na pôsobenie vysokého tlaku. Možu pracovať v inštaláciách s pracovným tlakom do 10 barov. Okrem štandardných výšok konštrukcie je možné obdržať taktiež radiátor Plan s výškou, ktorá je vhodná do modernizovaných inštalácií so starými liatinovými radiátormi.
Štandardne radiátor Purmo Plan Ventil Hygiene vystupuje bez konvekčného rebrovania a je dodávaný bez bočných krytov a vrchného grillu. Jeho zavesovanie umožňuje splniť podmienky stanovené predpismi, ktoré sa týkajú zdravotníckych zariadení a iných so zvýšenou antiseptikou.
Štyri prípojné rázvory ½” umožňujú pripojenie radiátora z ľavej alebo z pravej strany. Purmo Plan Ventil Hygiene je radiátorom na vyoskej úrovni s hladkým povrchom predného panelu.
Materiál: | vysokej kvality, hlboko lisovaný plech, s nízkym obsahom uhľa, valcovaný za studena |
Maximálny pracovný tlak: | 10 bar |
Maximálna teplota: | 110°C |
Vybavenie: | termostatický ventil so vstupnou reguláciou |
Príprava povrchu: | brokovanie, odmasťovanie, použitie fosforečnanov, plákanie demineralizovanou vodou, chrómová pasivácia |
Normy, atesty: | PN EN 442, ISO 9001, ISO 14001 Hygienické atesty PZH - HK/B/1503/01/2005, HK/B/0050/01/2006 |
Použitie: | vodné inštalácie ústredného kúrenia |
Záruka: | 10 rokov |

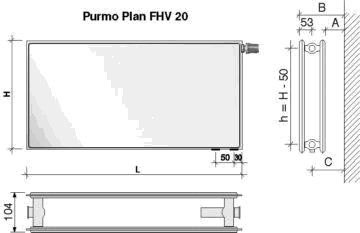

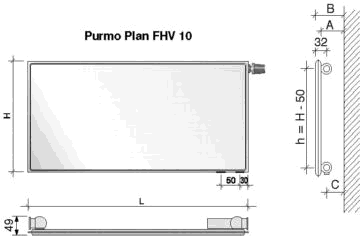

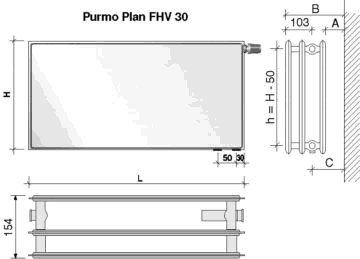

H - výška: 300, 500, 600, 900
L - dĺžka: 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000.
výška | 300 | 500 | 600 | 900 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
dĺžka | typ | FHV10 | FHV20 | FHV30 | FHV10 | FHV20 | FHV30 | FHV10 | FHV20 | FHV30 | FHV10 | FHV20 | FHV30 |
1000 | Δt=50K | 313 | 598 | 834 | 505 | 880 | 1219 | 592 | 1015 | 1400 | 820 | 1411 | 1927 |
400 | 75/65°C | 125 | 239 | 334 | 202 | 352 | 488 | 237 | 406 | 560 | 328 | 564 | 771 |
70/55°C | 100 | 193 | 268 | 163 | 283 | 391 | 191 | 326 | 449 | 264 | 455 | 617 | |
55/45°C | 64 | 124 | 171 | 104 | 182 | 249 | 123 | 209 | 285 | 170 | 292 | 391 | |
600 | 75/65°C | 188 | 359 | 500 | 303 | 528 | 731 | 355 | 609 | 840 | 492 | 847 | 1156 |
70/55°C | 150 | 289 | 402 | 244 | 425 | 586 | 287 | 490 | 673 | 396 | 682 | 925 | |
55/45°C | 96 | 186 | 257 | 156 | 272 | 373 | 185 | 313 | 427 | 254 | 438 | 586 | |
800 | 75/65°C | 250 | 478 | 667 | 404 | 704 | 975 | 474 | 812 | 1120 | 656 | 1129 | 1542 |
70/55°C | 201 | 386 | 536 | 325 | 566 | 782 | 382 | 653 | 897 | 528 | 910 | 1233 | |
55/45°C | 127 | 248 | 342 | 209 | 363 | 497 | 246 | 418 | 570 | 339 | 585 | 781 | |
1000 | 75/65°C | 313 | 598 | 834 | 505 | 880 | 1219 | 592 | 1015 | 1400 | 820 | 1411 | 1927 |
70/55°C | 251 | 482 | 670 | 406 | 708 | 977 | 478 | 816 | 1121 | 660 | 1137 | 1542 | |
55/45°C | 159 | 310 | 428 | 261 | 454 | 622 | 308 | 522 | 712 | 424 | 731 | 976 | |
1200 | 75/65°C | 376 | 718 | 1001 | 606 | 1056 | 1463 | 710 | 1218 | 1680 | 984 | 1693 | 2312 |
70/55°C | 301 | 578 | 804 | 488 | 850 | 1173 | 573 | 979 | 1346 | 792 | 1364 | 1850 | |
55/45°C | 191 | 372 | 513 | 313 | 545 | 746 | 369 | 627 | 855 | 509 | 877 | 1172 | |
1400 | 75/65°C | 438 | 837 | 1168 | 707 | 1232 | 1707 | 829 | 1421 | 1960 | 1148 | 1975 | 2698 |
70/55°C | 351 | 675 | 938 | 569 | 991 | 1368 | 669 | 1142 | 1570 | 924 | 1592 | 2158 | |
55/45°C | 223 | 434 | 599 | 365 | 635 | 871 | 431 | 731 | 997 | 593 | 1023 | 1367 | |
1600 | 75/65°C | 501 | 957 | 1334 | 808 | 1408 | 1950 | 947 | 1624 | 2240 | 1312 | 2258 | 3083 |
70/55°C | 401 | 771 | 1072 | 650 | 1133 | 1564 | 764 | 1306 | 1794 | 1056 | 1819 | 2466 | |
55/45°C | 255 | 496 | 684 | 417 | 726 | 995 | 493 | 835 | 1140 | 678 | 1169 | 1562 | |
1800 | 75/65°C | 563 | 1076 | 1501 | 909 | 1584 | 2194 | 1066 | 1827 | 2520 | 1476 | 2540 | 3469 |
70/55°C | 451 | 868 | 1206 | 732 | 1275 | 1759 | 860 | 1469 | 2019 | 1188 | 2046 | 2775 | |
55/45°C | 287 | 558 | 770 | 469 | 817 | 1119 | 554 | 940 | 1282 | 763 | 1315 | 1758 | |
2000 | 75/65°C | 626 | 1196 | 1668 | 1010 | 1760 | 2438 | 1184 | 2030 | 2800 | 1640 | 2822 | 3854 |
70/55°C | 501 | 964 | 1339 | 813 | 1416 | 1955 | 955 | 1632 | 2243 | 1320 | 2274 | 3083 | |
55/45°C | 319 | 620 | 855 | 521 | 908 | 1244 | 616 | 1044 | 1425 | 848 | 1462 | 1953 | |
2300 | 75/65°C | 720 | 1375 | 1918 | 1162 | 2024 | 2804 | 1362 | 2335 | 3220 | 1886 | 3245 | 4432 |
70/55°C | 577 | 1109 | 1540 | 935 | 1629 | 2248 | 1099 | 1877 | 2579 | 1519 | 2615 | 3545 | |
55/45°C | 366 | 713 | 983 | 600 | 1044 | 1430 | 708 | 1201 | 1638 | 975 | 1681 | 2246 | |
2600 | 75/65°C | 814 | 1555 | 2168 | 1313 | 2288 | 3169 | 1539 | 2639 | 3640 | 2132 | 3669 | 5010 |
70/55°C | 652 | 1253 | 1741 | 1057 | 1841 | 2541 | 1242 | 2122 | 2916 | 1717 | 2956 | 4008 | |
55/45°C | 414 | 806 | 1112 | 678 | 1180 | 1617 | 801 | 1358 | 1852 | 1102 | 1900 | 2539 | |
3000 | 75/65°C | 939 | 1794 | 2502 | 1515 | 2640 | 3657 | 1776 | 3045 | 4200 | 2460 | 4233 | 5781 |
70/55°C | 752 | 1446 | 2009 | 1219 | 2124 | 2932 | 1433 | 2448 | 3364 | 1981 | 3411 | 4625 | |
55/45°C | 478 | 930 | 1283 | 782 | 1362 | 1866 | 924 | 1566 | 2137 | 1271 | 2192 | 2929 |
výška: | 300 | 500 | 600 | 900 | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|
10 | 20 | 10 | 20 | 30 | 10 | 20 | 30 | 10 | 20 | 30 | |
hmotnosť: | 16,4 | 24,7 | 14,6 | 25,3 | 36,7 | 17,4 | 29,8 | 42,7 | 30,0 | 43,2 | 60,6 |
kapacita: | 3,0 | 4,4 | 1,7 | 4,4 | 6,8 | 1,9 | 5,0 | 7,9 | 2,7 | 7,1 | 11,5 |
Hmotnosť je uvedená v kilogramoch na 1 meter dĺžky radiátora.
Vodná kapacita je uvedená v dm3 na 1 meter dĺžky radiátora.
Radiátory typu Purmo FHV majú zabudovaný termostatický ventil, preto sa ich hydraulická charakteristika určuje pre komplet radiátora s ventilom. Táto charakteristika je uvedená na priloženom nomograme.
Príklad výberu úvodného nastavenia:
spotreba tepla - Qc = 1160 Wat
teplotný rozdiel - Δt = 20 K (80/60°C)
pokles tlaku - Δp = 6 kPa = 600 dPa
stála hodnota - C = 1,163
Prietok masy
q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h
Pre prietok q = 50 kg/h a pokles tlaku 600 dPa odpočítavame z nomogramu hodnotu úvodného nastavenia 3.
Je to najpopulárnejšie riešenie, ktoré umožňuje pripojenie radiátorov tak z pravej ako aj z ľavej strany. Potrubie napájania by malo byť pripojené k hornej tvarovke radiátora a odvádzania k spodnej. Opačné pripojenie spôsobuje zníženie tepelného výkonu radiátora o viac ako 30%.
Odporúčané k radiátorom s dĺžkou viac ako 2000 mm a tiež k tým, ktorých dĺžka štvornásobne prekračuje výšku. Potrubie napájania by malo byť pripojené k pravej alebo ľavej hornej tvarovke a odvádzania k protiľahlej spodnej tvarovke. Opačné pripojenie spôsobuje zníženie tepelného výkonu radiátora o viac ako 30%.
Najčastejšie používané v radiátoroch typu C, kde inštalácia ú. k. je vedená v podlahe. Môže byť používaná taktiež v radiátoroch typu H, a ak sa vyberie termostatický ventil tak aj v radiátoroch typu CV a HV. Pri takomto pripojení bude tepelný výkon radiátora nižší cca o 10% ako nominálny výkon.
Os poturbia napájania je vždy umiestnená 80 mm od bočného rohu radiátora, avšak os potrubia odvádzania 30 mm. Opačné pripojenie spôsobuje zníženie tepelného výkonu radiátora o viac ako 30 %.
Miestnosti v zdravotníckych zariadenich musia spĺňať vhodné požiadavky. Týkajú sa medzi iným inštalácií, v tom sú taktiež zahrnuté radiátory ústredného kúrenia.
Podmienky, akým majú vyhovovať miestnosti v zdravotníckych zariadeniach so zreteľom na ich sanitárnosť, sú uvedené v nariadení Ministra zdravotníctva a sociálnej starostlivosti z dňa 22. júna 2005, ktoré bolo zastúpené nariadením z dňa 21. septembra 1992 (Zbierka zákonov č. 74 z 1992 roku, pol. 366). Nové nariadenie (Zb. z. č. 116, pol. 985 z 2005) nadobudlo platnosť dňa 1. júla 2005. Jednou z požiadaviek uvedených v tomto nariadení je zápis o odporúčaných vzdialenostiach radiátora od stavebnej priečky. Radiátory by mali byť pripevnené k stene najmenej 0,10 m od podlahy a najmenej 0,10 m od líca dokončenej steny. V zdravotníckych zariadeniach, zapísaných do registra zdravotníckych zariadení pred nadobudnutím platnosti tohto nariadenia, je prípustné, s výnimkou miestností o zvýšenej antiseptike, nainštalovanie radiátorov najbližšie 0,06 m od upraveného povrchu steny. Radiátory by mali byť hladké, aby bolo možné ich umývanie a udržiavanie v čistote. Nie je prípustné stropné kúrenie, ako aj inštalovanie rebrovaných radiátorov, s výnimkou technických miestností.
Vychádzajúc naproti čoraz vyšším požiadavkám klientov, sa naša firma rozhodla od jari 2005 uviesť na trh nové typy konzol pri montáži radiátorov na stenu namiesto doterajšej konzoly typu Senior 304 a Senior 338.
Nové konzoly sú to už skôr známe koľajnicové vzpery typu Monclac, ktoré majú vhodne zväčšený dosah 66 mm a 100 mm bez možnosti regulácie. Vzhľadom na rôznorodosť typov, výšok a dĺžok hygienických radiátorov, pre výber vhodného množstva konzol slúžia nižšie uvedené pomocné tabuľky.
Netreba zabúdať na to, že použitie vhodného a určeného množstva konzol zaistí trvalé a pevné pripevnenie radiátorov.
V závislosti od výšky a dĺžky radiátora, množstvo konzol je uvedené v osobitnej tabuľke.
Toto riešenie nie je odporúčané pre zdravotnícke zariadenia Ministrom zdravotníctva a sociálnej starostlivosti, namiesto toho môžu byť použité v iných objektoch, ktoré nemajú špeciálne hygienické požiadavky.
t z | t p | Teplota vzduchu v ohrievanej miestnosti t i [°C] | |||||||
---|---|---|---|---|---|---|---|---|---|
°C | °C | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
Tabuľka bola zhotovená pre koeficient n = 1,3
