Grzejniki kolumnowe

Delta Column Bench

Grzejniki kolumnowe - Delta Column Bench

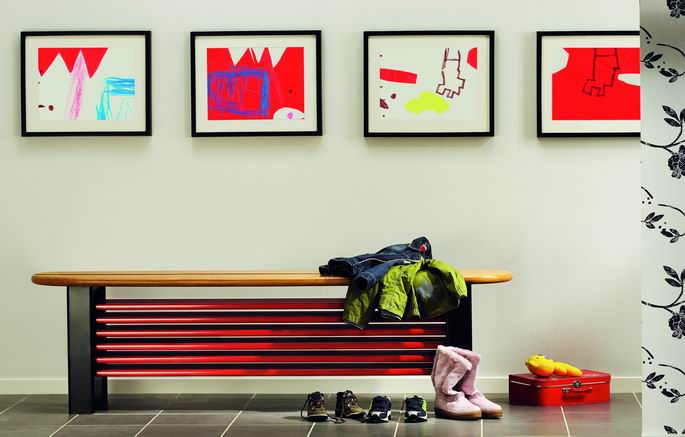

Grzejnik kolumnowy Delta Column Bench (DBH) oferuje wymagającym klientom perfekcyjne połączenie grzejnika z meblem do siedzenia. Podczas gdy inne grzejniki Delta bardziej dyskretnie poprawiają atmosferę pomieszczenia, to ten grzejnik autentycznie przyciąga wzrok.

Dzięki projektowaniu przez uznanych architektów wnętrz nadane zostały osobliwości, które dzięki elegancji i funkcjonalności są w równej mierze urzekające jak i jedyne w swoim rodzaju.

Za pośrednictwem pokrycia wykonanego z drewna lub marmuru montowanego u klienta, można stworzyć przytulne ramy dla wysokiej jakości klasy dozownika ciepła, który się perfekcyjnie włącza w całościowy obraz. Do tego przyczyniają się również szczegóły techniczne, jak na przykład umieszczone od dołu podłączenia i dlatego niewidoczne. Grzejnik Delta Column Bench tworzy harmonijną całość z płytą do siedzenia wykonaną z multiplexu bukowego należącą do wyposażenia.

Wszystkie inne zalety grzejnika Delta Laserline znajdują również tu zastosowanie i uzupełniają różne aranżacje. Wysokiej jakości lakierowanie we wszystkich kolorach RAL lub kolorach sanitarnych otwiera dalsze możliwości wariantów wykonania. Elastyczność odnośnie wysokości i długości umożliwia perfekcyjną integrację w przestrzeni.





Specyfikacja grzejników kolumnowych Delta Column Bench:



Materiał:

rury i profile stalowe
Grubość materiału: 1.25 mm
Rozstaw elementów: 50 mm
Wysokość grzejników:

387 (200)*, 437 (250)*, 487 (300)*, 537 (350)*

Ilość elementów:  4, 5, 6, 7
Ilość kolumn w elemencie:
Długość grzejników:

1535 (1500)*, 1835 (1800)*, 2035 (2000)*, 2535 (2500)*, 2835 (2800)*

Wysokość elementu: 50 mm
Sposoby podłączenia: dolny skrajny
Maksymalne ciśnienie robocze: 10 bar
Ciśnienie próbne: 13 bar
Maksymalna temperatura: 120°C
Kolor: RAL 9016 biały, inne na zamówienie
Malowanie podkładowe: elektroforeza drugiej generacji
Malowanie końcowe: napylanie elektrostatyczne
Produkcja: zgodna z BS EN ISO 9001 oraz BS EN ISO 14001
Deklaracja zgodności z: PN-EN 442
Gwarancja: 10 lat

    Wymiary podano dla zestawu bez blatu

     * - wymiary samego grzejnika



Veľkosť ohrievacích telies

Wielkości grzejników kolumnowych Purmo Delta Column Bench [mm]:



Wymiary podane dla samego grzejnika (bez obudowy)

H - wysokość grzejnika (200, 250, 300, 350)
L - długość grzejnika (1500, 1800, 2000, 2500, 2800)
n - ilość elementów (4, 5, 6, 7)
B - szerokość grzejnika (215)



Rzuty z boku







Widok od dołu

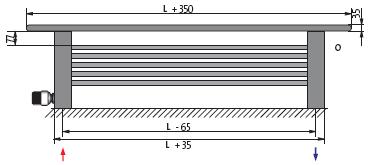

Rzut z przodu









Teplotný výkon a rozmery

Moc cieplna grzejników według normy PN-EN 442 dla parametrów 75/65/20˚C i 70/55/20˚C oraz 55/45/20˚C:



L [mm]

1500

1800

2000

2500

2800

 typ

DBH 6150..

DBH 6180..

DBH 6200..

DBH 6250..

DBH 6280..

ilość elementów

H [mm]

 Moc

 [W]

[W]

[W]

[W]

[W]

 4

200

75/65/20o

 1411

1696

1886

2362

2648

70/55/20oC

 1129

 1358

1511

1895

2126

55/45/20o

 715

 862

960

1208

1358

 5

250

75/65/20oC

 1742

 2097

2334

2929

3287

70/55/20oC

 1403

 1688

1878

2354

2641

55/45/20oC

 901

 1083

1204

1506

1687

 6

300

75/65/20o

 1934

 2337

2606

3285

3695

70/55/20o

 1555

 1879

2096

2643

2974

55/45/20o

 995

 1203

1342

1695

1908

 7

350

75/65/20o

 2204

 2670

2982

3770

4247

70/55/20o

 1772

 2144

2392

3017

3395

55/45/20o

 1134

 1368

1524

1913

2147









Hydraulické vlastnosti



Opór przepływu wody przez grzejnik zależy od strumienia jej masy:





Grzejniki kolumnowe Purmo Delta Column Bench mają wbudowany zawór termostatyczny, dlatego też ich charakterystykę hydrauliczną określa się dla kompletu grzejnika z zaworem. Charakterystyka ta przedstawiona jest na załączonym nomogramie. Moc grzejnika Delta Column Bench reguluje się za pośrednictwem regulacji kv umieszczonej we wkładce zaworowej.





Odchyłka proporcjonalności 2K



Nastawa wstępna

 kv

  1

 0,047

 2

 0,126

 3

 0,269

 4

 0,417

 5

 0,6

 6

 0,7





Objem a hmotnosť

Pojemność i ciężar grzejników kolumnowych Delta Column Bench:



L [mm]

1500

1800

2000

2500

2800

 typ

DBH 6150..

DBH 6180..

DBH 6200..

DBH 6250..

DBH 6280..

ilość elementów

H [mm]

[l]

[kg]

[l]

 [kg]

[l]

 [kg]

[l]

 [kg]

[l]

 [kg]

 4

200

16,4

37,5

19,3

42,8

21,3

46,4

26,2

55,3

29,2

64,2

 5

250

20,4

45,2

24,1

51,9

26,6

56,4

32,8

67,5

36,5

78,6

 6

300

24,5

52,9

29,0

60,9

31,9

66,3

39,3

79,6

43,8

93,0

 7

350

28,6

 60,6

33,8

70,0

37,2

76,3

45,9

91,8

51,1

107,4







Spôsoby pripojenia

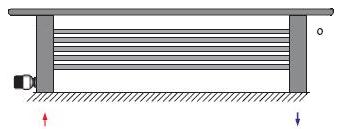

Sposoby podłączenia grzejników kolumnowych Purmo Delta Column Bench:



Podłączenie grzejnika Purmo Delta Column Bench realizowane jest przez zasilanie zlokalizowane z lewej strony od dołu w skrajnym elemencie i powrót z prawej strony od dołu w ostatnim elemencie. Grzejnik wyposażony w przyłącza G ½”.



Podłączenie grzejnika Delta Column Bench





Zavesenia

Mocowanie grzejników kolumnowych Purmo Delta Column Bench:



Grzejnik Delta Column Bench dostarczany jest z obudową, która jednocześnie służy jako wspornik montażowy. Grzejnik należy przykręcić do podłogi (śruby i kołki nie stanowią zakresu dostawy i powinny być dobrane w zależności od typu podłogi).



Korekčné koeficienty

Wartości współczynników korekcyjnych do doboru wydajności cieplnej grzejników PURMO przy temperaturach innych niż 75/65/20˚C:

t z t p Temperatura powietrza w ogrzewanym pomieszczeniu t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Tablica została opracowana dla współczynnika n = 1,3

Deklaracje Zgodności II/2004

Prehlásenie o vlastnostiach

Podmienky záruky pre oceľové panelové radiátory značky PURMO

  1. Panelové radiátory PURMO sú uvádzané na trh a sprístupňované na základe Rozhodnutia Európskeho parlamentu a Rady (EÚ) č.305/2011, ktoré stanovuje harmonizované podmienky uvádzania stavebných výrobkov na trh (CPR).
  2. Rettig Heating Sp. z o.o. so sídlom v Rybniku na ul. Przemysłowej ( zvaný ďalej Poskytovateľ záruky) udeľuje na územie Európskej únie 10-ročnú (počítajúc odo dňa kúpy) záruku na panelové radiátory PURMO namontované na vodných inštaláciách ústredného kúrenia, nie však dlhšie než 11 rokov od dátumu výroby umiestneného na radiátore.
    10-ročná záruka sa týka radiátorov vyrobených počnúc dňom 6.3.2007.
  3. Záruka zahŕňa radiátory namontované vo vodných inštaláciách ústredného kúrenia:
    · uzavretého systému s membránovou expanznou nádržou;
    · napájaných z výmenníkovej tepelnej stanice, kotolne, tepelného čerpadla;
    · vyrobených z čiernych oceľových rúr, medených rúr, alebo rúr z umelej hmoty s antidifúznou bariérou;
    · vybavených miestnym odvzdušňovaním (nie je povolený systém ústrednej odvzdušňovacej siete);
    · ohrievajúcich obytné, kancelárske, služobné a iné miestnosti, v ktorých niet škodlivého korózneho vplyvu látok nachádzajúcich sa v ovzduší a najmä nedochádza k trvalému alebo dočasnému zvlhnutiu povrchu radiátora.
    Je dovolená montáž panelových radiátorov PURMO v neveľkých inštaláciách otvoreného systému (do príkonu 25 kW ) pod podmienkou, že sa v tých inštaláciách používajú inhibítory korózie prípustné pre používanie.
    Počas trvania záruky radiátory a ich prvky, u ktorých sa zistia chyby zavinené výrobcom a budú nahlásené najneskôr 1 mesiac od dátumu zistenia, budú opravené a ak to nebude možné, vymenené za nové bez chýb.
  4. Podkladom na získanie záruky je:
    · vlastníctvo dokladu o kúpe, napr. faktúry,
    · namontovanie radiátorov vo vodnej inštalácii ústredného kúrenia v súlade so štátnymi technickými predpismi a
    normami, na ktoré sa odvolávajú,
    · dodržanie usmernení poskytovateľa záruky uvedených v "Podmienkach použitia panelových radiátorov PURMO".
  5. Prevádzkový tlak v inštalácii ústredného kúrenia s panelovými radiátormi ´ PURMO nesmie presiahnuť10 barov (6 barov pre radiátory Vertical ) a maximálna prevádzková teplota 110 °C.
    Vo vysokých a výškových budovách treba použiť rozdelenie inštalácie na zóny. Kontrolu tesnosti inštalácie treba vykonávať pri skúšobnom tlaku, ktorý sa rovná prevádzkovému tlaku v danej inštalácii plus 2 bary, ale nie menšom ako 4 bary. Maximálny prípustný tlak počas skúšky tesnosti inštalácie je 12 barov (8 barov pre radiátory Vertical).
  6. Záruka sa netýka radiátorov namontovaných:
    · v inštalácii ústredného kúrenia, ktorá bude spojená s vysokoteplotnou tepelnou sieťou pomocou hydroelevátora alebo
    čerpadlového zmiešavacieho uzla;
    · v halách s bazénmi, v autoumyvárňach, v práčovňach, na bitúnkoch, vo verejných toaletách, v kúpeľňach aj v iných
    miestnostiach, kde dochádza k škodlivému vplyvu koróznych látok nachádzajúcich sa v ovzduší a stálemu alebo
    príležitostnému zvlhnutiu povrchu radiátora – netýka sa to pozinkovaných radiátorov vo verzii s dodatočným
    antikoróznym zabezpečením, pre ktoré záruka trvá 6 rokov, nie však dlhšie, ako 7 rokov od dátumu výroby;
    · v inštalácii ústredného kúrenia, ktorá bude mať stále prepojenie s vodovodnou sieťou bez toho, aby bola na spoji
    namontovaná spätná klapka, zabezpečujúca pred spätnými prietokmi;
    · v inštalácii ústredného kúrenia, z ktorej bude voda vypúšťaná častejšie a na dlhšie, než to vyplýva z nevyhnutných
    prevádzkových požiadaviek;
    · v parných inštaláciách;
    · v inštalácii ústredného kúrenia, v ktorej budú prekročené prípustné hodnoty najdôležitejších ukazovateľov kvality vody, čiže:
    · celkový obsah iónov chlóru a síry nesmie byť vyšší ako 150 mg/l ( u inštalácií s medeným potrubím nie vyšší ako 50 mg/l ),
    · obsah kyslíka nesmie prekračovať 0,1 mg/l,
    · pH reakcia vody sa musí pohybovať v rozsahu 8,0 ÷ 9,5,
    · celková tvrdosť nesmie prevyšovať 4,0 mval/l.
  7. Záruka sa netýka poškodení radiátorov a ich vybavenia (upevnenia, kryty) v dôsledku nesprávneho prevádzkovania, skladovania, transportu a použitia výrobku v rozpore so zamýšľaným účelom.
    Týka sa to najmä radiátorov:
    · skladovaných pred nainštalovaním na čerstvom vzduchu,
    · mechanicky poškodených,
    · zvnútra znečistených pevnými telesami alebo škodlivými tekutinami,
    · deformovaných privysokým skúšobným tlakom, alebo statickým tlakom v inštalácii,
    · deformovaných v dôsledku zamrznutia inštalácie.
    · mechanicky poškodených neprípustným zaťažovaním, napríklad pri sadaní alebo vyliezaní na radiátor.
  8. Radiátory treba montovať bez odstránenia jednotlivých obalov z výroby. Tento obal má zostať na radiátore aj vtedy, keď sa inštalácia ústredného kúrenia spúšťa na ohrievanie budovy počas dokončovacích prác alebo na vysúšanie budovy. Odporúča sa, aby obal odstránil používateľ miestnosti po dokončení všetkých dokončovacích prác.
    Z hygienických dôvodov radiátory vyžadujú pravidelné čistenie. Je potrebné na to používať jemné a mäkké látky, prípadne zľahka navllhčené vodou. Na čistenie radiátorov sa nesmú používať agresívne alebo žieravé čistiace prostriedky (rozpúšťadlá, prostriedky obsahujúce chlór). Panelové radiátory nemožno používať na sušenie mokrých alebo vlhkých predmetov položených na radiátor.
    Reklamácie týkajúce sa poškodenia lakovaného povlaku, spôsobené nesprávnym používaním a údržbou, nebudú brané do úvahy.
  9. Zakazuje sa vypustiť vodu z celej inštalácie alebo z jej časti a ponechať ju v tom stave. Týka sa to aj nových inštalácií podrobených skúškam tesnosti. V prípade potreby vypustenia inštalácie, napr. z dôvodu renovácie alebo údržby, treba vodu odstrániť iba z tej časti inštalácie, z ktorej je to nevyhnutné. Po vykonaní prác treba vypustenú inštaláciu okamžite opäť naplniť vodou. Množstvo vody použitej na naplnenie a doplnenie inštalácie ústredného kúrenia treba kontrolovať napr. pomocou vodomera.
  10. Výrobok podlieha záruke za podmienky, že nebol kupujúcim alebo tretími osobami opravovaný alebo menený bez súhlasu poskytovateľa záruky.
  11. V prípade, že sa v záručnej dobe objavia chyby, dôjde k začatiu reklamačného konania hlásením škody predávajúcemu na špeciálnom reklamačnom formulári, s podrobným opisom vzniknutej chyby a uvedením všetkých údajov požadovaných vo formulári.
    Predávajúci prijme hlásenie o reklamácii a odosiela ho poskytovateľovi záruky doporučeným listom, faxom alebo e-mailom do 24 hodín od jeho prijatia. V prípade, že bude odoslaný formulár s nekompletnými údajmi, ktoré budú znemožňovať posúdenie reklamácie, poskytovateľ záruky formulár vráti na doplnenie údajov. K formuláru musí byť pripojená faktúra kúpy alebo jej kópia. V osobitných prípadoch môže poskytovateľ záruky požiadať o doplnenie hlásenia o reklamácii o fotografickú dokumentáciu ukazujúcu predmet nároku na reklamáciu. Poskytovateľ záruky je povinný odpovedať na hlásenie o reklamácii písomne do 14 dní od dátumu prijatia hlásenia počítajúc odo dňa kompletne vyplneného formulára reklamácie.
  12. Na preskúmanie reklamácie poskytovateľ záruky podrobí reklamovaný výrobok prehliadke, ku ktorej môže dôjsť na mieste montáže radiátora, alebo na inom mieste určenom poskytovateľom záruky. Ak sa hlásenie o reklamácii týka chyby, ktorá má charakter mechanického poškodenia, do prehliadky treba zachovať originálne balenie, v ktorom bol radiátor dodaný. V prípade uznania reklamácie sa poskytovateľ záruky zaväzuje v lehote 14 dní od dátumu jej uznania bezplatne opraviť alebo vymeniť tie časti produktu, ktoré boli uznané ako chybné z dôvodu nesprávnej výroby alebo chýb materiálu, alebo vymeniť celý radiátor na nový, bezchybný. V osobitných prípadoch (napr. ak výmena produktu vyžaduje jeho dovoz zo zahraničia) si poskytovateľ záruky vyhradzuje právo na predĺženie lehoty realizácie uznanej reklamácie nad stanovenú lehotu 14 dní.
    V prípade chýb, ktoré neovplyvňujú funkčnosť radiátora, môže poskytovateľ záruky navrhnúť aj zníženie ceny.
    V prípade reklamácie produktu, výroba ktorého bola ukončená, poskytovateľ záruky navrhne zákazníkovi produkt s parametrami zodpovedajúcimi reklamovanému radiátoru, alebo navrhne vrátenie jeho hodnoty v deň kúpy. Poskytovateľ záruky nedodáva náhradné radiátory na dobu skúmania reklamácie.
  13. Poskytovateľ záruky si vyhradzuje právo výberu spôsobu vybavenia reklamácie. Ak je montáž vymieňaného radiátora sťažená, napr. v prípade chýbajúcich ventilov, ktoré umožňujú odpojenie radiátora od inštalácie, poskytovateľ servisu môže odmietnuť demontáž starého a montáž nového radiátora, avšak s ponechaním nového radiátora u zákazníka. V takých prípadoch sa nárok na reklamáciu uznáva poskytovateľom záruky za splnený.
  14. Doba záruky sa predlžuje o dobu trvania opravy, počítanú od dátumu dodania produktu poskytovateľovi záruky do dňa opravy a v prípade výmeny radiátora za nový záručná doba beží nanovo.
  15. Poskytovateľ záruky si vyhradzuje právo na vykonávanie zmien vo svojich produktoch bez predchádzajúceho upozornenia pod podmienkou, že to nebudú žiadne dôležité technické detaily ovplyvňujúce výber radiátora.
  16. Tieto záručné podmienky na predaný tovar nevylučujú, neobmedzujú ani nepozastavujú oprávnenia kupujúceho vyplývajúce z nesúladu tovaru so zmluvou v súlade s poľským zákonom z 27.7.2002 o osobitných podmienkach predaja spotrebného tovaru a o zmene občianskeho zákonníka (Poľská zbierka zákonov rok 2002 č. 141, pol. 1176).
  17. Záručné podmienky v tejto podobe platia od 1.7.2013.
