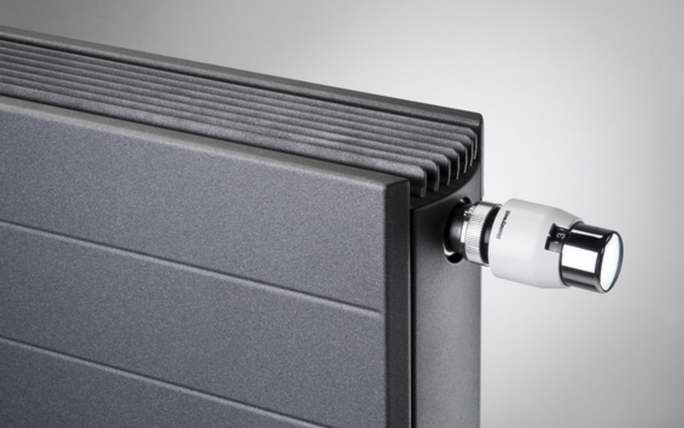

Azoknak, akik szeretnének a Faro modell egyenes vonalainak konvencionálisabb módon örülni, a legjobb választás a vízszintes változat.
Mindegyik modellnek profilozott az előlapja, és perforáltak az oldalsó burkolatai. Ez finom, de kifejező stílust kölcsönöz neki. A Faro H radiátor nem látható felfüggesztésekre van felszerelve, amelyek a készletben találhatók.
A Faro H sorozat a melegség összekötése a stílussal.| Anyaga: | hidegen hengerelt, minőségi acéllemez |
| Maximális üzemi nyomás: | 6 bar |
| Maximális hőmérséklet: | 99°C |
| Tartozékok: | felfüggesztés, 2 oldalsó burkolat, rögzítő kapcsok, 1 fúrósablon, 1 elfordítható légtelenítő, 3 vakdugó |
| Szín: | standard – RAL 9010, lehetőség van más színek megrendelésére is a RAL színskáláról |
| Alkalmazása: | vizes központi fűtési rendszerek |
| Garancia: | 10 év |
Faro H dekorációs fűtőtest:
B - magasság (400, 600, 750, 900)
C - hosszúság (450, 600, 750, 900, 1050, 1200, 1350, 1500,1650, 1800, 1950)
Faro H 20 típusú:
Faro H 21 típusú:
Faro H 22 típusú:
Faro H 33 típusú:
| magasság | |||||
|---|---|---|---|---|---|
| hosszúság | Teljesítmény [W] | 400 | 600 | 750 | 900 |
| 450 | 75/65 | 306 | 428 | 512 | 590 |
| 70/55 | 248 | 348 | 416 | 479 | |
| 600 | 75/65 | 407 | 571 | 683 | 786 |
| 70/55 | 331 | 463 | 554 | 638 | |
| 750 | 75/65 | 509 | 713 | 854 | 983 |
| 70/55 | 413 | 579 | 693 | 798 | |
| 900 | 75/65 | 611 | 856 | 1024 | 1179 |
| 70/55 | 496 | 695 | 832 | 957 | |
| 1050 | 75/65 | 713 | 999 | 1195 | 1376 |
| 70/55 | 578 | 811 | 970 | 1117 | |
| 1200 | 75/65 | 815 | 1141 | 1366 | 1572 |
| 70/55 | 661 | 927 | 1109 | 1276 | |
| 1350 | 75/65 | 917 | 1284 | 1536 | 1769 |
| 70/55 | 744 | 1043 | 1248 | 1436 | |
| 1500 | 75/65 | 1019 | 1427 | 1707 | 1965 |
| 70/55 | 826 | 1159 | 1386 | 1595 | |
| 1650 | 75/65 | 1120 | 1569 | ||
| 70/55 | 909 | 1274 | |||
| 1800 | 75/65 | 1222 | 1712 | ||
| 70/55 | 992 | 1390 | |||
| 1950 | 75/65 | 1324 | 1854 | ||
| 70/55 | 1074 | 1506 | |||
| magasság | |||||
|---|---|---|---|---|---|
| hosszúság | Teljesítmény [W] | 400 | 600 | 750 | 900 |
| 450 | 75/65 | 445 | 602 | 701 | 802 |
| 70/55 | 359 | 485 | 563 | 645 | |
| 600 | 75/65 | 593 | 802 | 934 | 1070 |
| 70/55 | 478 | 646 | 751 | 860 | |
| 750 | 75/65 | 742 | 1003 | 1168 | 1337 |
| 70/55 | 598 | 808 | 939 | 1075 | |
| 900 | 75/65 | 890 | 1203 | 1401 | 1605 |
| 70/55 | 718 | 969 | 1126 | 1290 | |
| 1050 | 75/65 | 1038 | 1404 | 1635 | 1872 |
| 70/55 | 837 | 1131 | 1314 | 1505 | |
| 1200 | 75/65 | 1187 | 1604 | 1868 | 2140 |
| 70/55 | 957 | 1292 | 1502 | 1720 | |
| 1350 | 75/65 | 1335 | 1805 | 2102 | 2407 |
| 70/55 | 1076 | 1454 | 1690 | 1935 | |
| 1500 | 75/65 | 1484 | 2006 | 2336 | 2675 |
| 70/55 | 1196 | 1615 | 1877 | 2150 | |
| 1650 | 75/65 | 1632 | 2206 | ||
| 70/55 | 1315 | 1777 | |||
| 1800 | 75/65 | 1780 | 2407 | ||
| 70/55 | 1435 | 1938 | |||
| 1950 | 75/65 | 1929 | 2607 | ||
| 70/55 | 1555 | 2100 | |||
| magasság | |||||
|---|---|---|---|---|---|
| hosszúság | Teljesítmény[W] | 400 | 600 | 750 | 900 |
| 450 | 75/65 | 573 | 764 | 922 | 1014 |
| 70/55 | 462 | 612 | 739 | 809 | |
| 600 | 75/65 | 764 | 1018 | 1229 | 1352 |
| 70/55 | 616 | 816 | 985 | 1079 | |
| 750 | 75/65 | 956 | 1273 | 1536 | 1690 |
| 70/55 | 770 | 1020 | 1231 | 1348 | |
| 900 | 75/65 | 1147 | 1527 | 1843 | 2028 |
| 70/55 | 923 | 1224 | 1478 | 1618 | |
| 1050 | 75/65 | 1338 | 1782 | 2150 | 2366 |
| 70/55 | 1077 | 1428 | 1724 | 1887 | |
| 1200 | 75/65 | 1529 | 2036 | 2458 | 2704 |
| 70/55 | 1231 | 1632 | 1970 | 2157 | |
| 1350 | 75/65 | 1720 | 2291 | 2765 | 3042 |
| 70/55 | 1385 | 1836 | 2216 | 2427 | |
| 1500 | 75/65 | 1911 | 2546 | 3072 | 3380 |
| 70/55 | 1539 | 2040 | 2463 | 2696 | |
| 1650 | 75/65 | 2102 | 2800 | ||
| 70/55 | 1693 | 2244 | |||
| 1800 | 75/65 | 2293 | 3055 | ||
| 70/55 | 1847 | 2447 | |||
| 1950 | 75/65 | 2484 | 3309 | ||
| 70/55 | 2001 | 2651 | |||
| magasság | |||||
|---|---|---|---|---|---|
| hosszúság | Teljesítmény [W] | 400 | 600 | 750 | 900 |
| 450 | 75/65 | 803 | 1114 | 1309 | 1471 |
| 70/55 | 648 | 894 | 1048 | 1176 | |
| 600 | 75/65 | 1070 | 1485 | 1745 | 1961 |
| 70/55 | 863 | 1192 | 1398 | 1568 | |
| 750 | 75/65 | 1338 | 1856 | 2181 | 2451 |
| 70/55 | 1079 | 1490 | 1747 | 1960 | |
| 900 | 75/65 | 1606 | 2228 | 2617 | 2941 |
| 70/55 | 1295 | 1788 | 2097 | 2352 | |
| 1050 | 75/65 | 1873 | 2599 | 3053 | 3431 |
| 70/55 | 1511 | 2085 | 2446 | 2744 | |
| 1200 | 75/65 | 2141 | 2970 | 3490 | 3922 |
| 70/55 | 1727 | 2383 | 2795 | 3136 | |
| 1350 | 75/65 | 2408 | 3341 | 3926 | 4412 |
| 70/55 | 1943 | 2681 | 3145 | 3528 | |
| 1500 | 75/65 | 2676 | 3713 | 4362 | 4902 |
| 70/55 | 2159 | 2979 | 3494 | 3920 | |
| 1650 | 75/65 | 2944 | 4084 | ||
| 70/55 | 2374 | 3277 | |||
| 1800 | 75/65 | 3211 | 4455 | ||
| 70/55 | 2590 | 3575 | |||
| 1950 | 75/65 | 3479 | 4826 | ||
| 70/55 | 2806 | 3873 | |||
| |||||||||
|---|---|---|---|---|---|---|---|---|---|
| magasság | 400 | 600 | 750 | 900 | |||||
| 20 típus |
4,44 |
6,67 |
8,00 |
9,33 | |||||
| 21 22 típus | 4,76 | 6,95 | 8,67 | 10,38 | |||||
| 33 típus |
6,73 |
10,10 |
11,27 |
12,44 | |||||
|
| |||||||||
|---|---|---|---|---|---|---|---|---|---|
| magasság | 400 | 600 | 750 | 900 | |||||
| 20 típus |
22,83 |
32,50 |
40,19 |
47,89 | |||||
| 21 típus | 26,48 | 37,43 | 46,67 | 56,29 | |||||
| 22 típus | 29,24 | 42,67 | 53,52 | 64,38 | |||||
| 33 típus |
42,70 |
62,38 |
77,19 |
92,00 | |||||
A Faro H típusú radiátorok beépített termosztatikus szeleppel rendelkeznek, emiatt is a hidraulikus tulajdonságaik a szeleppel együtt kerülnek meghatározásra. E tulajdonság a mellékelt nomogramon szerepel.
Példa az előzetes beállításra:
hőigény - Qc = 1160 Watt
hőmérsékletkülönbség - Δt = 20 K (80/60°C)
nyomásveszteség - Δp = 6 kPa = 600 dPa
átszámolási állandó - C = 1,163
Tömegátfolyás
q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h
q = 50 kg/h átfolyáshoz és 600 dPa nyomáscsökkenéshez a előzetes beállítás értékeként 3-at olvashatunk le a nomogramról
Padló felőli bekötés:
Monclac típusú felfüggesztés a Faro H fűtőtestekhez:
> Alkalmazási és üzemeltetési útmutató és jótállási jegy
