Lapradiátorok, amelyek a fűtőlapra szerelt sík előlappal vannak ellátva és nem rendelkeznek konvekciós elemekkel és burkolatokkal. Egészségügyi és magas higiéniai követelményeket előíró intézményekben is használhatók és rendelkeznek az erre vonatkozó Országos Epidemiológiai Központ 7806/1/2013 számú tanúsítványával. A radiátorokat speciális 6 vagy 10 cm faltól való eltartást biztosító rugós konzolokkal szállítjuk Négy oldalsó ½″ belső menettel ellátott csatlakozási csonkkal rendelkezik
Anyag: | magas minőségű mélyen sajtolt és hidegen hengerelt fémlemez |
Maximális üzemi nyomás: | 10 bar |
Maximális próba nyomás: | 13 bar (a gyártás alatt) 12 bar (a beszerelés után) |
Maximális hőmérséklet: | 110°C |
Szín: | RAL 9016, egyéb színek megrendelésre |
Felület előkészítése: | sörétezés, zsírtalanítás, foszforos kezelés, ásványtalanított vízben való áztatás, krómozás |
Szabványok, Tanúsítványok: | PN EN 442, ISO 9001, ISO 14001 higiénés tanúsítványok PZH - HK/B/0436/02/2007 |
Felhasználás: | vizes, központi fűtési rendszerek |
Garancia: | 10 év |
H - a magasság: 300, 500, 600, 900
L - a hosszsúság: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300**, 2600**, 3000**.

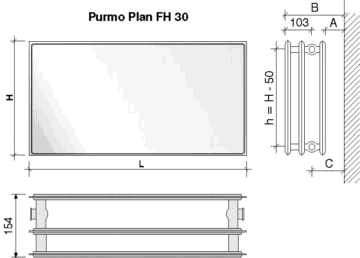

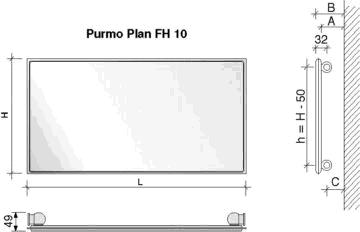

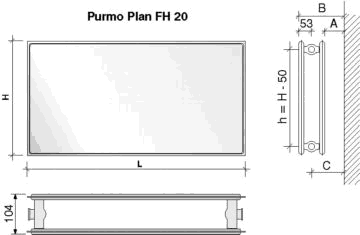

PURMO FH |
10 | 20 | 30 |
---|---|---|---|
49 | 104 | 154 | |
A | 100 | 100 | 100 |
B | 116 | 204 | 254 |
C | 84 | 151 | 151 |
magasság | 300 | 500 | 600 | 900 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
hosszúság | típus | FH10 | FH20 | FH30 | FH10 | FH20 | FH30 | FH10 | FH20 | FH30 | FH10 | FH20 | FH30 |
1000 | Δt=50K | 313 | 598 | 834 | 505 | 880 | 1219 | 592 | 1015 | 1400 | 820 | 1411 | 1927 |
400 | 75/65°C | 125 | 239 | 334 | 202 | 352 | 488 | 237 | 406 | 560 | 328 | 564 | 771 |
70/55°C | 100 | 193 | 268 | 163 | 283 | 391 | 191 | 326 | 449 | 264 | 455 | 617 | |
55/45°C | 64 | 124 | 171 | 104 | 182 | 249 | 123 | 209 | 285 | 170 | 292 | 391 | |
600 | 75/65°C | 188 | 359 | 500 | 303 | 528 | 731 | 355 | 609 | 840 | 492 | 847 | 1156 |
70/55°C | 150 | 289 | 402 | 244 | 425 | 586 | 287 | 490 | 673 | 396 | 682 | 925 | |
55/45°C | 96 | 186 | 257 | 156 | 272 | 373 | 185 | 313 | 427 | 254 | 438 | 586 | |
800 | 75/65°C | 250 | 478 | 667 | 404 | 704 | 975 | 474 | 812 | 1120 | 656 | 1129 | 1542 |
70/55°C | 201 | 386 | 536 | 325 | 566 | 782 | 382 | 653 | 897 | 528 | 910 | 1233 | |
55/45°C | 127 | 248 | 342 | 209 | 363 | 497 | 246 | 418 | 570 | 339 | 585 | 781 | |
1000 | 75/65°C | 313 | 598 | 834 | 505 | 880 | 1219 | 592 | 1015 | 1400 | 820 | 1411 | 1927 |
70/55°C | 251 | 482 | 670 | 406 | 708 | 977 | 478 | 816 | 1121 | 660 | 1137 | 1542 | |
55/45°C | 159 | 310 | 428 | 261 | 454 | 622 | 308 | 522 | 712 | 424 | 731 | 976 | |
1200 | 75/65°C | 376 | 718 | 1001 | 606 | 1056 | 1463 | 710 | 1218 | 1680 | 984 | 1693 | 2312 |
70/55°C | 301 | 578 | 804 | 488 | 850 | 1173 | 573 | 979 | 1346 | 792 | 1364 | 1850 | |
55/45°C | 191 | 372 | 513 | 313 | 545 | 746 | 369 | 627 | 855 | 509 | 877 | 1172 | |
1400 | 75/65°C | 438 | 837 | 1168 | 707 | 1232 | 1707 | 829 | 1421 | 1960 | 1148 | 1975 | 2698 |
70/55°C | 351 | 675 | 938 | 569 | 991 | 1368 | 669 | 1142 | 1570 | 924 | 1592 | 2158 | |
55/45°C | 223 | 434 | 599 | 365 | 635 | 871 | 431 | 731 | 997 | 593 | 1023 | 1367 | |
1600 | 75/65°C | 501 | 957 | 1334 | 808 | 1408 | 1950 | 947 | 1624 | 2240 | 1312 | 2258 | 3083 |
70/55°C | 401 | 771 | 1072 | 650 | 1133 | 1564 | 764 | 1306 | 1794 | 1056 | 1819 | 2466 | |
55/45°C | 255 | 496 | 684 | 417 | 726 | 995 | 493 | 835 | 1140 | 678 | 1169 | 1562 | |
1800 | 75/65°C | 563 | 1076 | 1501 | 909 | 1584 | 2194 | 1066 | 1827 | 2520 | 1476 | 2540 | 3469 |
70/55°C | 451 | 868 | 1206 | 732 | 1275 | 1759 | 860 | 1469 | 2019 | 1188 | 2046 | 2775 | |
55/45°C | 287 | 558 | 770 | 469 | 817 | 1119 | 554 | 940 | 1282 | 763 | 1315 | 1758 | |
2000 | 75/65°C | 626 | 1196 | 1668 | 1010 | 1760 | 2438 | 1184 | 2030 | 2800 | 1640 | 2822 | 3854 |
70/55°C | 501 | 964 | 1339 | 813 | 1416 | 1955 | 955 | 1632 | 2243 | 1320 | 2274 | 3083 | |
55/45°C | 319 | 620 | 855 | 521 | 908 | 1244 | 616 | 1044 | 1425 | 848 | 1462 | 1953 | |
2300 | 75/65°C | 720 | 1375 | 1918 | 1162 | 2024 | 2804 | 1362 | 2335 | 3220 | 1886 | 3245 | 4432 |
70/55°C | 577 | 1109 | 1540 | 935 | 1629 | 2248 | 1099 | 1877 | 2579 | 1519 | 2615 | 3545 | |
55/45°C | 366 | 713 | 983 | 600 | 1044 | 1430 | 708 | 1201 | 1638 | 975 | 1681 | 2246 | |
2600 | 75/65°C | 814 | 1555 | 2168 | 1313 | 2288 | 3169 | 1539 | 2639 | 3640 | 2132 | 3669 | 5010 |
70/55°C | 652 | 1253 | 1741 | 1057 | 1841 | 2541 | 1242 | 2122 | 2916 | 1717 | 2956 | 4008 | |
55/45°C | 414 | 806 | 1112 | 678 | 1180 | 1617 | 801 | 1358 | 1852 | 1102 | 1900 | 2539 | |
3000 | 75/65°C | 939 | 1794 | 2502 | 1515 | 2640 | 3657 | 1776 | 3045 | 4200 | 2460 | 4233 | 5781 |
70/55°C | 752 | 1446 | 2009 | 1219 | 2124 | 2932 | 1433 | 2448 | 3364 | 1981 | 3411 | 4625 | |
55/45°C | 478 | 930 | 1283 | 782 | 1362 | 1866 | 924 | 1566 | 2137 | 1271 | 2192 | 2929 |
magasság: | 300 | 500 | 600 | 900 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
10 | 20 | 30 | 10 | 20 | 30 | 10 | 20 | 30 | 10 | 20 | 30 | |
súly: | 9,5 | 16,0 | 22,4 | 13,9 | 23,8 | 33,4 | 17,9 | 30,2 | 42,2 | 26,2 | 44,2 | 62,2 |
térfogat: | 1,7 | 3,4 | 5,0 | 2,3 | 4,8 | 7,0 | 3,0 | 6,2 | 9,0 | 4,4 | 8,9 | 13,0 |
A súly a radiátor 1 méteres hosszára, kilogrammban került megadásra.
A víz térfogata a radiátor 1 méteres hosszára, dm³-ben került megadásra.
A FH10 típusú, egylapú radiátoroknál a nyomás esését a következő egyenlettel adjuk meg:
Δp = 0,0160 * q2
Kv = 2,5 m³/h
A FH20 i FH30 típusú többlapú radiátoroknál a nyomás esését a következő egyenlettel adjuk meg:
Δp= 0,0105 * q2
Kv = 3,1 m³/h
Ahol:
Δp – a vízfolyam ellenállása a radiátorban, pascalban megadva [Pa]
q – a radiátoron átfolyó víz tömegárama kilogramm per órában kifejezve [kg/h]
Ez a legelterjedtebb bekötési módszer, amely lehetőséget biztosít a radiátorok mind a jobb, mind a bal oldali bekötésére. Az előremenő vezetéket a radiátor felső, míg a visszatérő vezetéket az alsó csőcsonkra kell csatlakoztatni. Fordított bekötéskor a radiátor fűtési teljesítménye több mint 30%-ot esik.
Olyan radiátorok esetében ajánlott, amelyek hossza meghaladja a 2000 mm-t, valamint amelyek hossza négyszeresen meghaladja a magasságukat. Az előremenő vezetéket a radiátor jobb vagy bal felső, míg a visszatérő vezetéket a vele szemközti, alsó csőcsonkba kell csatlakoztatni. Fordított bekötéskor a radiátor fűtési teljesítménye több mint 30%-ot csökken.
Leggyakrabban a C típusú radiátoroknál alkalmazott bekötés, olyan esetekben, amikor a központi fűtés vezetékrendszere a padlóban kerül kiépítésre. Szintén felhasználható a H típusú radiátoroknál, de a termosztatikus szelep eltávolítása esetén a CV, és a HV típusú radiátoroknál is. Ezt a bekötési módszert alkalmazva, a radiátor fűtési teljesítménye kb. 10 %-al kisebb lesz a feltüntetett értéknél.
A konzolok számát, a radiátor magasságától és szélességétől függően, külön táblázat adja meg.
Alkalmazásukat Egészségügyi, és Népjóléti Miniszter nem javasolja egészségügyi intézményekben, azonban felhasználható olyan objektumokban, amelyek nem támasztanak különleges higéniás igényeket.
t z | t p | Fűtött helyiség léghőmérséklete ti [ °C] | |||||||
---|---|---|---|---|---|---|---|---|---|
°C | °C | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
30 | 1,96 | 2,25 | 2,79 | 3,61 | 4,21 | 5,01 | 6,14 | 7,87 |
A táblázat az n = 1,3 együtthatóhoz készült
