Lapradiátorok 200 mm - PURMO Ramo Ventil Compact

  A Purmo Plan Ventil Compact D alsó és oldalsó csatlakozással ellátott beépített szelepes acéllemez lapradiátor. A radiátor legfeltűnőbb jellegzetessége a vízszintes diszkrét bordákkal ellátott sima felületű elülső és hátsó fűtőlap. Ennek köszönhetően nemcsak egy hatékony, hanem egy esztétikus megjelenést is kínáló fűtőtestet kapunk. A radiátor az ablak elé szerelve egy esztétikus ablakon kívüli megjelenést is eredményez (nincs látható rögzítő fül). A speciális lábra szerelhető radiátor egyszerű formatervezésnek és széles színválasztékának köszönhetően rendkívül sokoldalúan alkalmazható - kiválóan illik mind a modern, mind klasszikus belterekhez. A radiátor 21s, 22, 33 és 44 es típusban is rendelhető! A radiátor alján található két ½"  csatlakozó csonk lehetővé teszi a radiátor diszkrét csatlakoztatását.
+

Műszaki adatok

Anyag: magas minőségű, mélyen sajtolt és hidegen hengerelt fémlemez
Maximális üzemi nyomás: 10 bar
Maximális hőmérséklet: 110°C
Felszereltség: Termosztatikus szelepbetét előbeállítással
Felület előkészítése: sörétezés, zsírtalanítás, foszforos kezelés, ásványtalanított vízben való áztatás, KTL II – második generációs kataforézis
Szabványok, Tanúsítványok: PN EN 442, ISO 9001, ISO 14001
Felhasználás: vizes, központi fűtési rendszerek
Garancia: 10 év

A modell több mint 200 RAL színben elérhető.
Acél  vastagsága az EN 442 szerint



A fűtőtestek nagysága

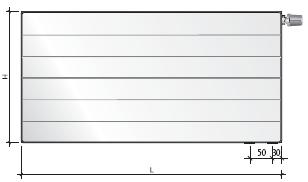

A radiátorok méretei (miliméterben), ahol:

a magasság: 200
a hosszsúság: 400***, 500***, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2300**, 2600**, 3000**

200 mm magas radiátor oldalnézete:







Hőenergia és méretek

A radiátorok fűtési erőssége [W] ti = 20°C léghőmérsékletnél a fűtött helyiségben (magasság, és a hosszúság, mm-ben megadva).

a magasság 200
a hosszsúság
típus
RCV
a vízhőm 21s

22

33 44
n mutatószám 1.3060

1.3480

1.3360 1.3570
600 75/65°C 341 467 654 829
  70/55°C 272 374 521 658
700 75/65°C 398 545 763 967
  70/55°C 317 437 608 767
800 75/65°C 454 622 872 1105
  70/55°C 362 499 695 877
900 75/65°C 511 700 981 1243
  70/55°C 407 561 782 986
1000 75/65°C 568 778 1090 1381
  70/55°C 453 624 869 1096
1100 75/65°C 625 856 1199 1519
  70/55°C 498 686 956 1205
1200 75/65°C 682 934 1308 1657
  70/55°C 544 749 1043 1315
1400 75/65°C 795 1089 1526 1933
  70/55°C 634 873 1217 1534
1600 75/65°C 909 1245 1744 2210
  70/55°C 725 998 1390 1753
1800 75/65°C 1022 1400 1962 2486
  70/55°C 815 1122 1564 1972
2000 75/65°C 1136 1556 2180 2762
  70/55°C 906 1247 1738 2191
2300 75/65°C 1306 1789 2507 3176
  70/55°C 1041 1434 1999 2520
2600 75/65°C 1477 2023 2834 3591
  70/55°C 1178 1622 2260 2849
3000 75/65°C 1704 2334 3270 4143
  70/55°C 1359 1871 2607 3287



Űrtartalom és tömeg

magasság: 200
21s 22

33

44
súly:  12,6 15,5

22,2

28,8
térfogat: 2,5 2,5

3,8

5,0

A súly a radiátor 1 méteres hosszára, kilogrammban került megadásra.
A víz térfogata a radiátor 1 méteres hosszára, dm³-ben került megadásra.


Hidraulikus jellemzők


Példa az előzetes beállításra:

Adatok:

hőigény - Qc = 1160 Watt
hőmérsékletkülönbség - Δt = 20 K (80/60°C)
nyomásveszteség - Δp = 6 kPa = 600 dPa
átszámolási állandó - C = 1,163

Számítások:

Tömegátfolyás

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

q = 50 kg/h átfolyáshoz és 600 dPa nyomáscsökkenéshez a előzetes beállítás értékeként 3-at olvashatunk le a nomogramról

Csatlakoztatási tipúsok



Felfüggesztés

Sínkonzol-garnitúra a következő típusú radiátorokhoz: RCV21s, RCV22, RCV33, RCV44



Korrekciós együtthatók

A PURMO radiátorok fűtési teljesítmények kiválasztását segítő korrekciós együtthatók, a 75/65/20°C paraméterektől eltérő esetekben.

t z t p
Fűtött helyiség léghőmérséklete ti [°C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

A táblázat az n = 1,3 együtthatóhoz készült
