Lapradiátorok - PURMO Compact

Lapradiátor konvektorlemezzel, felső- és oldalsó lefedésekkel, négypontos csatlakozással, ½″-os belső menetes, oldalsó bekötési lehetőséggel. A minőségi PURMO lapradiátorok beépíthetők alacsony hőmérsékletű fűtési rendszerekbe is.



+



Műszaki adatok

Anyag: mélyen sajtolt, alacsony széntartalmú, hidegen hengerelt fémlemez FePO1
A fémlemez vastagsága: Acél  vastagsága az EN 442 szerint
függőleges vízcsatornák távolsága: 33 1/3 mm
Radiátorok magassága: 300, 450, 500, 550, 600, 900 mm
Radiátorok hossza: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
Maximális üzemi nyomás: 10 bar
Próba nyomás 13 bar (a gyártás alatt)
12 bar (a beszerelés után)
Maximális hőmérséklet: 110°C
Szín: RAL 9016 fehér, egyéb szín megrendelésre
Alapozó festés: KTL II – második generációs kataforézis
Végleges festés: Elektrosztatikus kezelés
Gyártás: Megfelel a BS EN ISO 9001 FM 32533, és a BS EN ISO 14001 tanúsítványnak és a British Standards Institution által kiadott EMS 75685 EMS 75685 tanúsítványnak,
Megfelelőségi nyilatkozat: PN-EN 442
Higiénés tanúsítvány: HK/B/0437/02/2007
Garancia: 10 év

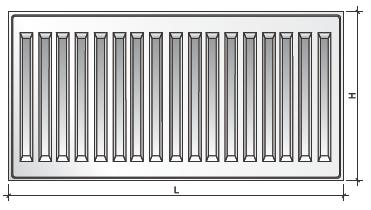

A fűtőtestek nagysága

A radiátorok méretei (miliméterben), ahol:

H - a magasság (300, 450, 500, 550, 600, 900)
L - a hosszsúság (400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600,1800, 2000, 2300, 2600, 3000)
h - a bekötési csőcsonkok távolsága

















Hőenergia és méretek

A radiátorok fűtési teljesítménye [W] ti = 20°C léghőmérsékletnél a fűtött helyiségben (magasság és a hosszúság mm-ben megadva).

Örömünkre szolgál tájékoztatni Önöket, hogy a Rettig ICC Kutatás-fejlesztési osztály nemzetközi csapatának mérnökei munkájának köszönhetően sikerült megemelni a PURMO radiátorok fűtési teljesítményét. A fejlesztések a termékeink belső konstrukcióját, valamint a gyártástechnológiát érintették.

A németországi Stuttgartban levő, akkreditált ISO kutatóintézetben elvégzett kutatások megerősítették a radiátorok hatásfokának növekedését, a radiátorok nagyságától függő nagyságrendben. Ily módon, pl. a C/CV 22 600 1000 típusú radiátor fűtési teljesítménye 3,76%-al nőtt.

magasság [mm] 300 450

hosszúság [mm]

 típus C C
a vízhőm 11 21s 22 33 11 21s 22 33
n mutatószám 1.2981 1.2803 1.3094 1.3140 1.3048 1.3008 1.3226 1.3313
400 75/65°C 218 304 384 539 316 424 539

748

  70/55°C 175 245 308 431 253 340 430

596

500 75/65°C 273 381 481 674 395 530 674

935

  70/55°C 219 306 385 539 317 425 538

746

600 75/65°C 328 457 577 808 474 636 808

1121

  70/55°C 263 367 462 647 380 510 646

895

700 75/65°C 382 533 673 943 553 742 943

1308

  70/55°C 307 429 539 754 443 595 753

1044

800 75/65°C 437 609 769 1078 632 848 1078

1495

  70/55°C 350 490 616 862 506 680 861

1193

900 75/65°C 491 685 865 1212 711 954 1212

1682

  70/55°C 394 551 693 970 570 765 969

1342

1000 75/65°C 546 761 961 1347 790 1060 1347

1869

  70/55°C 438 612 770 1078 633 850 1076

1491

1100 75/65°C 601 837 1057 1482 869 1166 1482

2056

  70/55°C 482 674 846 1186 696 935 1184

1640

1200 75/65°C 655 913 1153 1616 948 1272 1616

2243

  70/55°C 526 735 923 1293 760 1020 1291

1789

1400 75/65°C 764 1065 1345 1886 1106 1484 1886

2617

  70/55°C 613 857 1077 1509 886 1190 1507

2087

1600 75/65°C 874 1218 1538 2155 1264 1696 2155

2990

  70/55°C 701 980 1231 1724 1013 1360 1722

2386

1800 75/65°C 983 1370 1730 2425 1422 1908 2425

3364

  70/55°C 788 1102 1385 1940 1140 1530 1937

2684

2000 75/65°C 1092 1522 1922 2694 1580 2120 2694

3738

  70/55°C 876 1225 1539 2156 1266 1700 2152

2982

2300 75/65°C 1256 1750 2210 3098 1817 2438 3098

4299

  70/55°C 1008 1408 1770 2479 1456 1955 2475

3429

2600 75/65°C 1420 1979 2499 3502 2054 2756 3502

4859

  70/55°C 1139 1592 2001 2802 1646 2210 2798

3877

3000 75/65°C 1638 2283 2883 4041 2370 3180 4041

5607

  70/55°C 1314 1837 2309 3233 1899 2550 3229

4473





magasság [mm] 500 550
hosszúság [mm] típus C C
a vízhőm 11 21s 22 33 11 21s 22

33

n mutatószám 1.3070 1.3076 1.3270 1.3371 1.3093 1.3145 1.3314

1.3428

400 75/65°C 347 462 588 814 378 500 636

879

  70/55°C 278 370 469 649 302 400 508

700

500 75/65°C 434 578 735 1018 472 625 796

1099

  70/55°C 348 463 587 811 378 500 635

875

600 75/65°C 521 694 882 1221 566 749 955

1318

  70/55°C 417 556 704 973 454 600 762

1050

700 75/65°C 608 809 1029 1425 661 874 1114

1538

  70/55°C 487 648 822 1135 529 699 888

1225

800 75/65°C 694 925 1176 1628 755 999 1273

1758

  70/55°C 556 741 939 1298 605 799 1015

1399

900 75/65°C 781 1040 1323 1832 850 1124 1432

1977

  70/55°C 626 833 1056 1460 680 899 1142

1574

1000 75/65°C 868 1156 1470 2035 944 1249 1591

2197

  70/55°C 695 926 1174 1622 756 999 1269

1749

1100 75/65°C 955 1272 1617 2239 1038 1374 1750

2417

  70/55°C 765 1019 1291 1784 832 1099 1369

1924

1200 75/65°C 1042 1387 1764 2442 1133 1499 1909

2636

  70/55°C 834 1111 1408 1946 907 1199 1523

2099

1400 75/65°C 1215 1618 2058 2849 1322 1749 2227

3076

  70/55°C 973 1296 1643 2271 1058 1399 1777

2449

1600 75/65°C 1389 1850 2352 3256 1510 1998 2546

3515

  70/55°C 1113 1482 1878 2595 1209 1599 2031

2799

1800 75/65°C 1562 2081 2646 3663 1699 2248 2864

3955

  70/55°C 1252 1667 2112 2919 1361 1799 2285

3149

2000 75/65°C 1736 2312 2940 4070 1888 2498 3182

4394

  70/55°C 1391 1852 2347 3244 1512 1999 2538

3499

2300 75/65°C 1996 2659 3381 4681 2171 2873 3659

5053

  70/55°C 1599 2130 2699 3730 1739 2298 2919

4023

2600 75/65°C 2257 3006 3822 5291 2454 3247 4137

5712

  70/55°C 1807 2407 3051 4217 1965 2598 3300

4548

3000 75/65°C 2604 3468 4410 6105 2832 3747 4773

6591

  70/55°C 2086 2778 3521 4866 2268 2998 3808

5248





magasság [mm] 600 900
hosszúság [mm] típus C C
a vízhőm 11 21s 22 33 11 21s 22

33

n mutatószám 1.3115 1.3213 1.3358 1.3486 1.3170 1.3390 1.3561

1.3600

400 75/65°C 407 536 684 942 571 744 955

1304

  70/55°C 326 428 545 750 456 593 759

1035

500 75/65°C 509 670 855 1178 714 931 1194

1630

  70/55°C 407 535 681 937 571 741 949

1294

600 75/65°C 611 804 1025 1414 856 1117 1433

1956

  70/55°C 489 643 817 1124 685 890 1138

1553

700 75/65°C 713 938 1196 1649 999 1303 1672

2282

  70/55°C 570 750 954 1312 799 1038 1328

1812

800 75/65°C 814 1072 1367 1885 1142 1489 1910

2608

  70/55°C 652 857 1090 1499 913 1189 1518

2071

900 75/65°C 916 1206 1538 2120 1284 1675 2149

2934

  70/55°C 733 964 1226 1687 1027 1334 1707

2329

1000 75/65°C 1018 1340 1709 2356 1427 1861 2388

3260

  70/55°C 815 1071 1362 1874 1141 1483 1897

2588

1100 75/65°C 1120 1474 1880 2592 1570 2047 2627

3586

  70/55°C 896 1178 1499 2061 1255 1631 2087

2847

1200 75/65°C 1222 1608 2051 2827 1712 2233 2866

3912

  70/55°C 978 1285 1635 2249 1369 1779 2277

3106

1400 75/65°C 1425 1876 2393 3298 1998 2605 3343

4564

  70/55°C 1141 1499 1907 2624 1598 2076 2656

3623

1600 75/65°C 1629 2144 2734 3770 2283 2978 3821

5216

  70/55°C 1304 1713 2180 2999 1826 2372 3035

4141

1800 75/65°C 1832 2412 3076 4241 2569 3350 4298

5868

  70/55°C 1467 1928 2452 3373 2054 2669 3415

4659

2000 75/65°C 2036 2680 3418 4712 2854 3722 4776

6520

  70/55°C 1630 2142 2725 3748 2282 2965 3794

5176

2300 75/65°C 2341 3082 3931 5419 3282 4280 5492

7498

  70/55°C 1874 2463 3133 4310 2625 3410 4363

5953

2600 75/65°C 2647 3484 4443 6126 3710 4839 6209

8476

  70/55°C 2119 2784 3542 4873 2967 3855 4932

6729

3000 75/65°C 3054 4020 5127 7068 4281 5583 7164

9780

  70/55°C 2445 3213 4087 5622 3424 4448 5691

7764



Űrtartalom és tömeg



magasság: [mm]:

 300 450  500
11

21s

 22 33 11

21s

 22  33 11

21s

 22 33
súly [kg/m]: 9,7

13,7

 15,7  25,0  14,4

21,3

 24,3  37,4  16,0

23,8

 27,2  41,5
térfogat [l/m]: 1,7

3,4

 3,4  5,0  2,3

4,8

 4,8  7,0  2,6

5,2

 5,2 7,7
magasság [mm]:

 550

 600 900

11

21s

22

33

 11 21s 22 33 11

21s

 22  33
súly [kg/m]:

17,8

26,1

29,9

46,7

 19,1  28,8  32,9  49,8  28,6

43,9

 50,1  74,6
térfogat  [l/m]:

2,8

5,7

5,7

8,2

 3,0  6,2  6,2  9,0  4,4

8,9

 8,9  13,0

A súly a radiátor 1 méteres hosszára, kilogrammban került megadásra.
A víz térfogata a radiátor 1 méteres hosszára, dm³-ben került megadásra.

Hidraulikus jellemzők

A víz átfolyásának ellenállása a radiátorban az áramlás mértékétől függ.

A C11, és a H10 típusú, egylapú radiátoroknál a nyomás esését a következő egyenlettel adjuk meg:

Δp = 0,0160 * q2
Kv = 2,5 m³/h

A C21s, C22, és C33, valamint a H20 i H30 típusú többlapú radiátoroknál a nyomás esését a következő egyenlettel adjuk meg:

Δp= 0,0105 * q2
Kv = 3,1 m³/h

Ahol:

Δp – a vízfolyam ellenállása a radiátorban, pascalban megadva [Pa]
q – a radiátoron átfolyó víz tömegárama kilogramm per órában kifejezve [kg/h]

Csatlakoztatási tipúsok

Egyoldali, oldalsó bekötés.

Ez a legelterjedtebb bekötési módszer, amely lehetőséget biztosít a radiátorok mind a jobb, mind a bal oldali bekötésére. Az előremenő vezetéket a radiátor felső, míg a visszatérő vezetéket az alsó csőcsonkra kell csatlakoztatni. Fordított bekötéskor a radiátor fűtési teljesítménye több mint 30%-ot esik.



Kereszt bekötés.

Olyan radiátorok esetében ajánlott, amelyek hossza meghaladja a 2000 mm-t, valamint amelyek hossza négyszeresen meghaladja a magasságukat. Az előremenő vezetéket a radiátor jobb vagy bal felső, míg a visszatérő vezetéket a vele szemközti, alsó csőcsonkba kell csatlakoztatni. Fordított bekötéskor a radiátor fűtési teljesítménye több mint 30%-ot csökken.



Nyerges bekötés.

Leggyakrabban a C típusú radiátoroknál alkalmazott bekötés, olyan esetekben, amikor a központi fűtés vezetékrendszere a padlóban kerül kiépítésre. Szintén felhasználható a H típusú radiátoroknál, de a termosztatikus szelep eltávolítása esetén a CV, és a HV típusú radiátoroknál is. Ezt a bekötési módszert alkalmazva, a radiátor fűtési teljesítménye kb. 10 %-al kisebb lesz a feltüntetett értéknél.

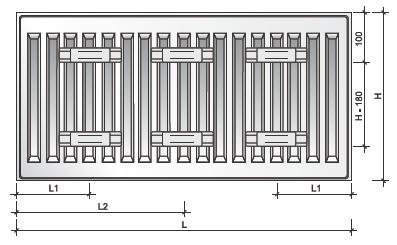

Felfüggesztés

A C11, C21s, C22, C33 típusú radiátorok tartókészlete

A konvekciós elemmel ellátott lapradiátorok állványzata: C11, C21s, C22, C33



Korrekciós együtthatók

A PURMO radiátorok fűtési teljesítmények kiválasztását segítő korrekciós együtthatók, a 75/65/20°C paraméterektől eltérő esetekben.

t z t p Fűtött helyiség léghőmérséklete ti [°C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54

A táblázat az n = 1,3 együtthatóhoz készült

Lapradiátorok listaárak 2022/II.

Lapradiátorok listaárak 2022/II.
PDF: 0.69 MB
Letöltés Lásd a keresőben

Lapradiátorok - Műszaki katalógus és árlista 2022 / II. (2022. december 31-ig)

Lapradiátorok - Műszaki katalógus és árlista 2022 / II. (2022. december 31-ig)
PDF: 7.76 MB
Letöltés Lásd a keresőben

RÉGI, már nem érvényes!!! - Fürdőszobai és design fűtőtestek - Műszaki katalógus és árlista 2022 / I.

RÉGI, már nem érvényes!!! - Fürdőszobai és design fűtőtestek - Műszaki katalógus és árlista 2022 / I.
PDF: 11.84 MB
Letöltés Lásd a keresőben

TELJESÍTMÉNY-NYILATKOZAT

TELJESÍTMÉNY-NYILATKOZAT
PDF: 0.66 MB
Letöltés Lásd a keresőben

CE tanúsítvány

CE tanúsítvány
PDF: 0.46 MB
Letöltés Lásd a keresőben

GARANCIAJEGY

GARANCIAJEGY
PDF: 0.50 MB
Letöltés Lásd a keresőben

A PURMO lapradiátorok garanciális feltételei



> Alkalmazási és üzemeltetési útmutató és jótállási jegy



Gallery
