Lapradiátorok - PURMO Vertical

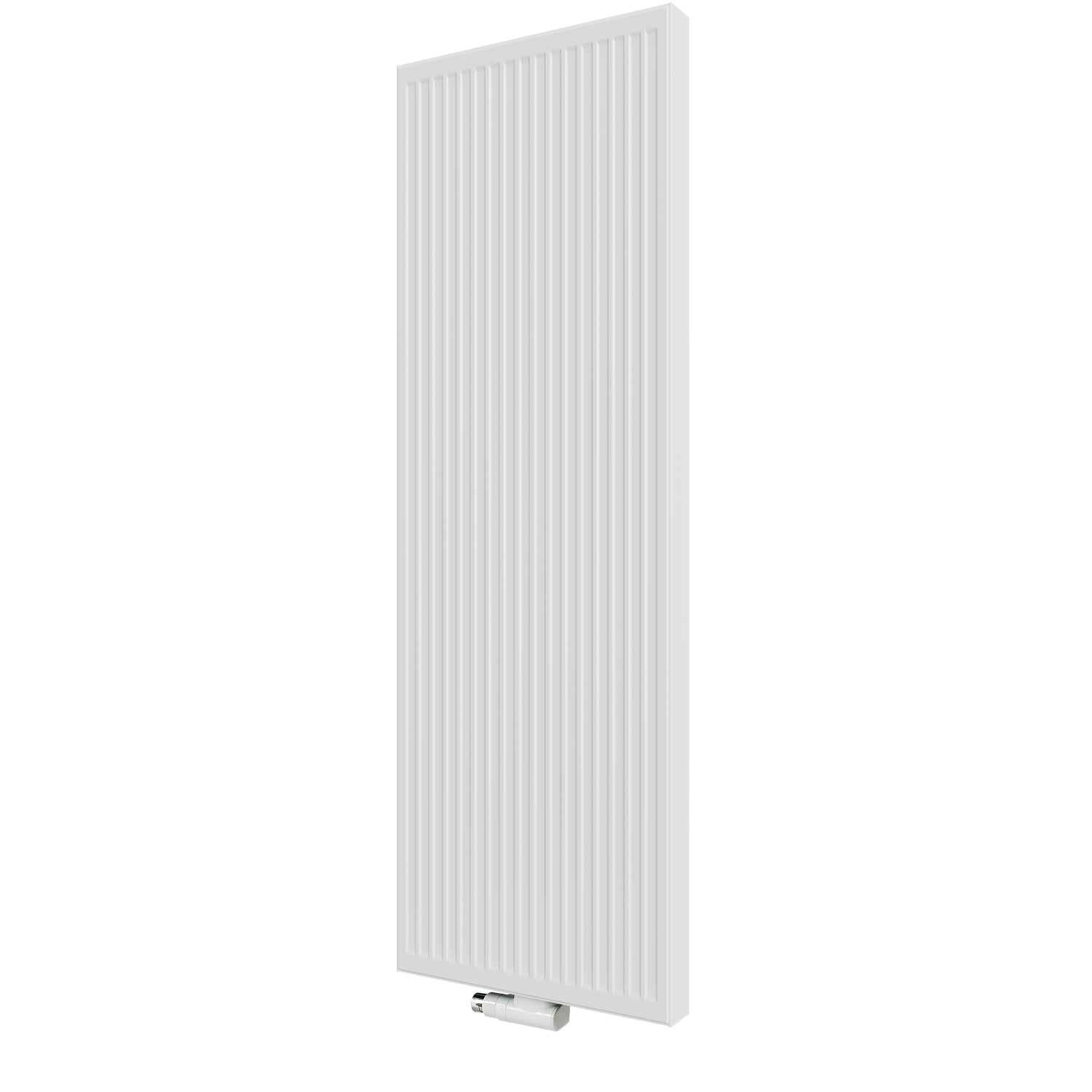

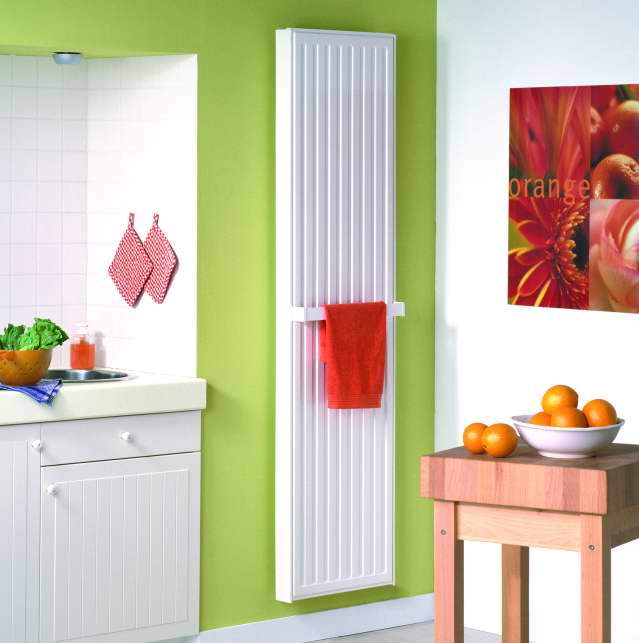

Vertikális lapradiátor, profilozott homlokzati lemezzel. Ideális megoldás keskeny alfelületek esetén. Beépíthető egycsöves és kétcsöves fűtési rendszerekbe, az alsó blokk elhelyezésének függvényében. A radiátor megfordításakor lehetőség van felső, oldalsó bekötésre is. A minőségi PURMO lapradiátorok alkalmasak alacsony hőmérsékletű fűtési rendszerekben történő üzemeltetésre is.

+



Műszaki adatok

Anyag: magas értékű, hidegen hengerelt fémlemez
Maximális üzemi nyomás: 6 bar
Maximális hőmérséklet: 99°C
Felszereltség: felfüggesztések, 2 db oldalsó burkolat, rögzítőkapcsok, fúrási sablon, 1db légtelenítő, 3 db vak dugó
Szín: alapértelmezésben a - RAL 9010, de lehetőség van a RAL palettáról való színrendelésre is
Felhasználás: vizes, központi fűtési rendszerek
Garancia: 10 év

Acél  vastagsága az EN 442 szerint

A fűtőtestek nagysága

A VERTICAL Radiátorok méretezése: B - magasság C – hosszúság

  10C:

a: 65mm

b: 28mm

c: 50,4mm



20C & 21C:

a: 105mm

b: 62mm

c: 24mm





22C:

a: 130mm

b: 74mm

c: 24mm



Hőenergia és méretek

A radiátorok fűtési erőssége [W] ti = 20°C léghőmérsékletnél a fűtött helyiségben (magasság, és a hosszúság, mm-ben megadva).

típus  VR10C  VR20C  VR21C
hosszúság [mm] hosszúság [mm] 1500 1800 1950 2100 1800 1950 2100 1800 1950 2100

300

75/65ºC

-

-

-

 -

819

877

935

963

1020

1081



70/55ºC

-

-

-

 -

662 708 775 775 820 870
450 75/65°C 650  765  819  876 1229 1315 1403 1445 1530 1621
  70/55°C 522  611  653  697 984 1052 1122 1151 1218 1292
600 75/65°C 867  1020  1092  1168  1638 1753 1870 1926 2040 2162
70/55°C 696  815  870  929 1312 1403 1496 1535 1624 1723
750 75/65°C 1275  1365  1460  2048 2192 2338 2408 2550 2702
  70/55°C 1018  1088  1126 1640 1754 1870 1919 2030 2154



típus  VR22C
hosszúság [mm] hosszúság [mm] 1800 1950 2100 2300

300

 75/65ºC  1132 1192 1252 1332
   70/55ºC  908 955 1002 1067
450 75/65°C 1698 1788 1877 1998
  70/55°C 1362 1433 1503 1600
600 75/65°C 2264 2384 2503 2663
70/55°C 1725 1836 1951 2133
750 75/65°C

-

2980

3129

3329

70/55°C

-

2295 2440 2582











Űrtartalom és tömeg

A víz térfogata a radiátor 1 méteres hosszára, dm³-ben került megadásra.

típus 1500  1800  1950  2100  2300
VR10C 9,83 10,13 11,07 12,00
VR20C 21,83 23,78 25,65
VR21C 21,47 24,13 25,47
VR22C 21,60 23,13 24,67 26,67



A súly a radiátor 1 méteres hosszára, kilogrammban került megadásra.

típus 1500  1800  1950  2100  2300
VR10C 31,33 37,47 38,67 40,13
VR20C 71,33 77,07 81,73
VR21C 83,07 91,33 96,93
VR22C 93,87 102,33 110,80 118,27

Hidraulikus jellemzők

A víz átfolyásának ellenállása a radiátorban az áramlás mértékétől függ.

A egylapú radiátoroknál a nyomás esését a következő egyenlettel adjuk meg:

Δp = 0,0160 * q2
Kv = 2,5 m³/h

A többlapú radiátoroknál a nyomás esését a következő egyenlettel adjuk meg:

Δp= 0,0105 * q2
Kv = 3,1 m³/h

Ahol:

Δp – a vízfolyam ellenállása a radiátorban, pascalban megadva [Pa]
q – a radiátoron átfolyó víz tömegárama kilogramm per órában kifejezve [kg/h]

Csatlakoztatási tipúsok

A Vertical radiátor bekötési módszerei:



Felfüggesztés

U típusú falkonzol:

Korrekciós együtthatók

A PURMO radiátorok fűtési teljesítmények kiválasztását segítő korrekciós együtthatók, a 75/65/20°C paraméterektől eltérő esetekben.

t z t p Fűtött helyiség léghőmérséklete ti [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87



A táblázat az n = 1,3 együtthatóhoz készült
