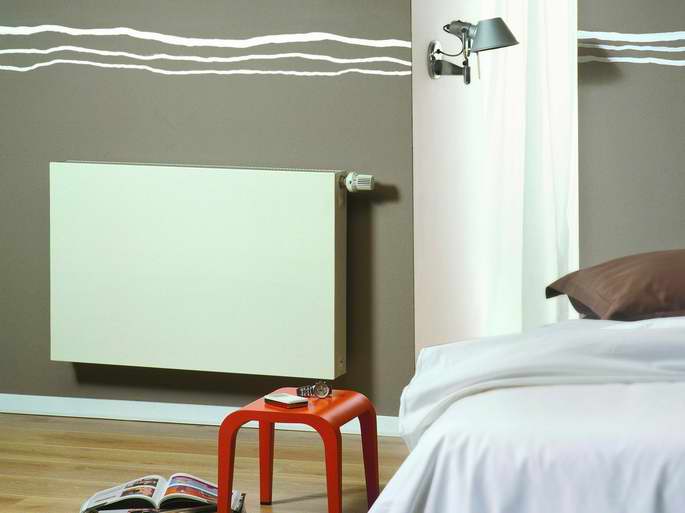

Sík előlappal, konvektorlemezzel és beépített termosztatikus szeleppel szerelt lapradiátor, lefedésekkel. 6 pont csatlakozású radiátor, ½”-os bekötési csonkokkal. Jobbos vagy balos kivitelben rendelhető. Beépíthető alacsony hőmérsékletű fűtési rendszerekbe is.
Anyag: | magas minőségű, mélyen sajtolt és hidegen hengerelt fémlemez |
Maximális üzemi nyomás: | 10 bar |
Maximális hőmérséklet: | 110°C |
Felszereltség: | Termosztatikus szelep, előbeállítással |
Felület előkészítése: | sörétezés, zsírtalanítás, foszforos kezelés, ásványtalanított vízben való áztatás, KTL II – második generációs kataforézis |
Szabványok, Tanúsítványok: | PN EN 442, ISO 9001, ISO 14001 higiénés tanúsítványok PZH - HK/B/0436/03/2007 |
Felhasználás: | vizes, központi fűtési rendszerek |
Garancia: | 10 év |
H - a magasság: 200*, 300**, 500, 600, 900
L - a hosszsúság: 400***, 500***, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300**, 2600**, 3000**
|
200 | 300 | 500 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
hosszúság | típus | FCV | FCV | FCV | ||||||||||
a vízhőm | 21s | 22 | 33 | 44 | 11 | 22 | 33 | 11 |
21s |
22 | 33 | |||
n mutatószám | 1,3340 | 1,3030 | 1,3350 | 1,3640 | 1.2820 | 1.3000 | 1.3159 | 1.2827 |
1.2907 |
1.3197 | 1.3331 | |||
400 | 75/65°C |
- |
- |
- |
- |
212 |
375 |
526 |
329 |
445 |
578 |
798 |
||
70/55°C |
- |
- |
- |
- |
170 |
301 |
420 |
265 |
358 |
462 |
637 |
|||
500 |
75/65°C |
- |
- |
- |
- |
265 |
469 |
657 |
412 |
557 |
722 |
998 |
||
70/55°C |
- |
- |
- |
- |
213 | 376 | 526 | 331 |
447 |
577 | 796 | |||
600 | 75/65°C | 341 | 467 | 654 | 829 | 317 | 562 | 788 | 494 |
668 |
866 | 1198 | ||
70/55°C | 272 | 374 | 521 | 658 | 255 | 451 | 631 | 397 |
536 |
693 | 955 | |||
700 | 75/65°C | 398 | 545 | 763 | 967 | 370 | 656 | 920 | 576 |
779 |
1011 | 1397 | ||
70/55°C | 317 | 437 | 608 | 767 | 298 | 526 | 736 | 463 |
626 |
808 | 1114 | |||
800 | 75/65°C | 454 | 622 | 872 | 1105 | 423 | 750 | 1051 | 658 |
890 |
1155 | 1597 | ||
70/55°C | 362 | 499 | 695 | 877 | 340 | 601 | 841 | 530 |
715 |
923 | 1274 | |||
900 | 75/65°C | 511 | 700 | 981 | 1243 | 476 | 843 | 1183 | 741 |
1002 |
1300 | 1796 | ||
70/55°C | 407 | 561 | 782 | 986 | 383 | 676 | 946 | 596 |
805 |
1039 | 1433 | |||
1000 | 75/65°C | 568 | 778 | 1090 | 1381 | 529 | 937 | 1314 | 823 |
1113 |
1444 | 1996 | ||
70/55°C | 453 | 624 | 869 | 1096 | 426 | 752 | 1051 | 662 |
894 |
1154 | 1592 | |||
1100 | 75/65°C | 625 | 856 | 1199 | 1519 | 582 | 1031 | 1445 | 905 |
1224 |
1588 | 2196 | ||
70/55°C | 498 | 686 | 956 | 1205 | 468 | 827 | 1156 | 728 |
983 |
1270 | 1751 | |||
1200 | 75/65°C | 682 | 934 | 1308 | 1657 | 635 | 1124 | 1577 | 988 |
1336 |
1733 | 2395 | ||
70/55°C | 544 | 749 | 1043 | 1315 | 511 | 902 | 1261 | 794 |
1073 |
1385 | 1910 | |||
1400 | 75/65°C | 795 | 1089 | 1526 | 1933 | 741 | 1312 | 1840 | 1152 |
1558 |
2022 | 2794 | ||
70/55°C | 634 | 873 | 1217 | 1534 | 596 | 1052 | 1471 | 927 |
1252 |
1616 | 2229 | |||
1600 | 75/65°C | 909 | 1245 | 1744 | 2210 | 846 | 1499 | 2102 | 1317 |
1781 |
2310 | 3194 | ||
70/55°C | 725 | 998 | 1390 | 1753 | 681 | 1202 | 1682 | 1059 |
1431 |
1847 | 2547 | |||
1800 | 75/65°C | 1022 | 1400 | 1962 | 2486 | 952 | 1687 | 2365 | 1481 |
2003 |
2599 | 3593 | ||
70/55°C | 815 | 1122 | 1564 | 1972 | 766 | 1353 | 1892 | 1192 |
1609 |
2078 | 2865 | |||
2000 | 75/65°C | 1136 | 1556 | 2180 | 2762 | 1058 | 1874 | 2628 | 1646 |
2226 |
2888 | 3992 | ||
70/55°C | 906 | 1247 | 1738 | 2191 | 851 | 1503 | 2102 | 1324 |
1788 |
2309 | 3184 | |||
2300 | 75/65°C | 1306 | 1789 | 2507 | 3176 | 1217 | 2155 | 3022 | 1893 |
2560 |
3321 | 4591 | ||
70/55°C | 1041 | 1434 | 1999 | 2520 | 979 | 1728 | 2417 | 1523 |
2056 |
2655 | 3661 | |||
2600 | 75/65°C | 1477 | 2023 | 2834 | 3591 | 1375 | 2436 | 3416 | 2140 |
2894 |
3754 | 5190 | ||
70/55°C | 1178 | 1622 | 2260 | 2849 | 1106 | 1954 | 2733 | 1721 |
2325 |
3001 | 4139 | |||
3000 | 75/65°C | 1704 | 2334 | 3270 | 4143 | 1587 | 2811 | 3942 | 2469 |
3339 |
4332 | 5988 | ||
70/55°C | 1359 | 1871 | 2607 | 3287 | 1277 | 2255 | 3153 | 1986 |
2682 |
3463 | 4776 |
|
600 | 900 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
hosszúság | típus | FCV | FCV | ||||||||
a vízhőm | 11 | 21s | 22 | 33 | 11 |
21s |
22 | 33 | |||
n mutatószám | 1,2831 | 1,2967 | 1,3295 | 1,3417 | 1.3013 |
1.3371 |
1.3488 | 1.3612 | |||
400 | 75/65°C | 384 | 515 | 670 | 924 | 539 |
706 |
920 | 1268 | ||
70/55°C | 309 | 413 | 535 | 736 | 432 |
563 |
732 | 1007 | |||
500 | 75/65°C | 481 | 644 | 838 | 1155 | 674 |
883 |
1151 | 1586 | ||
70/55°C | 386 | 517 | 669 | 919 | 540 |
703 |
915 | 1258 | |||
600 | 75/65°C | 577 | 773 | 1006 | 1385 | 808 |
1059 |
1381 | 1903 | ||
70/55°C | 464 | 620 | 802 | 1103 | 648 |
844 |
1098 | 1510 | |||
700 | 75/65°C | 673 | 902 | 1173 | 1616 | 943 |
1236 |
1611 | 2220 | ||
70/55°C | 541 | 724 | 936 | 1287 | 756 |
985 |
1281 | 1762 | |||
800 | 75/65°C | 769 | 1030 | 1341 | 1847 | 1078 |
1412 |
1841 | 2537 | ||
70/55°C | 618 | 827 | 1070 | 1471 | 864 |
1125 |
1464 | 2014 | |||
900 | 75/65°C | 865 | 1159 | 1508 | 2078 | 1212 |
1589 |
2071 | 2854 | ||
70/55°C | 696 | 930 | 1204 | 1655 | 972 |
1266 |
1647 | 2265 | |||
1000 | 75/65°C | 961 | 1288 | 1676 | 2309 | 1347 |
1765 |
2301 | 3171 | ||
70/55°C | 773 | 1034 | 1337 | 1839 | 1080 |
1407 |
1830 | 2517 | |||
1100 | 75/65°C | 1057 | 1417 | 1844 | 2540 | 1482 |
1942 |
2531 | 3488 | ||
70/55°C | 850 | 1137 | 1471 | 2023 | 1188 |
1547 |
2013 | 2769 | |||
1200 | 75/65°C | 1153 | 146 | 2011 | 2771 | 1616 |
2118 |
2761 | 3805 | ||
70/55°C | 928 | 1240 | 1605 | 2207 | 1296 |
1688 |
2196 | 3020 | |||
1400 | 75/65°C | 1345 | 1803 | 2346 | 3233 | 1886 |
2471 |
3221 | 4439 | ||
70/55°C | 1082 | 1447 | 1872 | 2574 | 1512 |
1969 |
2562 | 3524 | |||
1600 | 75/65°C | 1538 | 2061 | 2682 | 3694 | 2155 |
2824 |
3682 | 5074 | ||
70/55°C | 1237 | 1654 | 2140 | 2942 | 1728 |
2251 |
2928 | 4027 | |||
1800 | 75/65°C | 1730 | 2318 | 3017 | 4156 | 2425 |
3177 |
4142 | 5708 | ||
70/55°C | 1391 | 1860 | 2407 | 3310 | 1944 |
2532 |
3294 | 4531 | |||
2000 | 75/65°C | 1922 | 2576 | 3352 | 4618 | 2694 |
3530 |
4602 | 6342 | ||
70/55°C | 1546 | 2067 | 2675 | 3678 | 2160 |
2813 |
3661 | 5034 | |||
2300 | 75/65°C | 2210 |
2962 |
3855 | 5311 | ||||||
70/55°C | 1778 | 2377 | 3076 | 4229 | |||||||
2600 | 75/65°C | 2499 | 3349 | 4358 | 6003 | ||||||
70/55°C | 2010 | 2687 | 3477 | 4781 | |||||||
3000 | 75/65°C | 2883 | 3864 | 5028 | 6927 | ||||||
70/55°C | 2319 | 3101 | 4012 | 5516 |
magasság:[mm]: |
200 | 300 | 500 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
21s | 22 | 33 | 44 | 11 | 22 |
33 |
11 | 21s |
22 |
33 | |
súly [kg/m]: |
12,6 | 15,5 | 22,2 | 28,8 | 11,7 | 19,1 |
26,9 |
16,1 | 23,7 |
27,0 |
42,2 |
térfogat [l/m]: |
2,5 | 2,5 | 3,8 | 5,0 | 1,5 | 3,2 |
5,1 |
2,9 | 5,2 |
5,2 |
7,5 |
magasság: [mm]: |
600 | 900 | ||||||
---|---|---|---|---|---|---|---|---|
11 | 21s |
22 |
33 | 11 | 21s |
22 |
33 | |
súly [kg/m]: |
24,8 | 33,7 |
38,0 |
56,4 | 36,5 | 49,8 |
58,9 |
84,9 |
térfogat [l/m]: |
3,4 | 6,1 |
6,1 |
8,8 | 4,5 | 8,8 |
8,8 |
13,0 |
A súly a radiátor 1 méteres hosszára, kilogrammban került megadásra.
A víz térfogata a radiátor 1 méteres hosszára, dm³-ben került megadásra.
A Purmo Planora típusú radiátorok beépített termosztatikus szeleppel rendelkeznek, emiatt is a hidraulikus tulajdonságaik a szeleppel együtt kerülnek meghatározásra. E tulajdonság a mellékelt nomogramon szerepel.
Példa az előzetes beállításra:
hőigény - Qc = 1160 Watt
hőmérsékletkülönbség - Δt = 20 K (80/60°C)
nyomásveszteség - Δp = 6 kPa = 600 dPa
átszámolási állandó - C = 1,163
Tömegátfolyás
q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h
q = 50 kg/h átfolyáshoz és 600 dPa nyomáscsökkenéshez a előzetes beállítás értékeként 3-at olvashatunk le a nomogramról
Ez a legelterjedtebb bekötési módszer, amely lehetőséget biztosít a radiátorok mind a jobb, mind a bal oldali bekötésére. Az előremenő vezetéket a radiátor felső, míg a visszatérő vezetéket az alsó csőcsonkra kell csatlakoztatni. Fordított bekötéskor a radiátor fűtési teljesítménye több mint 30%-ot esik.
Olyan radiátorok esetében ajánlott, amelyek hossza meghaladja a 2000 mm-t, valamint amelyek hossza négyszeresen meghaladja a magasságukat. Az előremenő vezetéket a radiátor jobb vagy bal felső, míg a visszatérő vezetéket a vele szemközti, alsó csőcsonkba kell csatlakoztatni. Fordított bekötéskor a radiátor fűtési teljesítménye több mint 30%-ot csökken.
Leggyakrabban a C típusú radiátoroknál alkalmazott bekötés, olyan esetekben, amikor a központi fűtés vezetékrendszere a padlóban kerül kiépítésre. Szintén felhasználható a H típusú radiátoroknál, de a termosztatikus szelep eltávolítása esetén a CV, és a HV típusú radiátoroknál is. Ezt a bekötési módszert alkalmazva, a radiátor fűtési teljesítménye kb. 10 %-al kisebb lesz a feltüntetett értéknél.
Az előremenő vezeték tengelye mindig 80 mm-re kerül a radiátor oldalsó szélétől, míg visszatérő vezeték tengelye 30 mm-re. Fordított bekötéskor a radiátor fűtési ereje több mint 30%-ot esik.
t z | t p | Fűtött helyiség léghőmérséklete ti [ °C] | |||||||
---|---|---|---|---|---|---|---|---|---|
°C | °C | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
30 | 1,96 | 2,25 | 2,79 | 3,61 | 4,21 | 5,01 | 6,14 | 7,87 |
A táblázat az n = 1,3 együtthatóhoz készült
