Вертикальные декоративные радиаторы

Tinos V

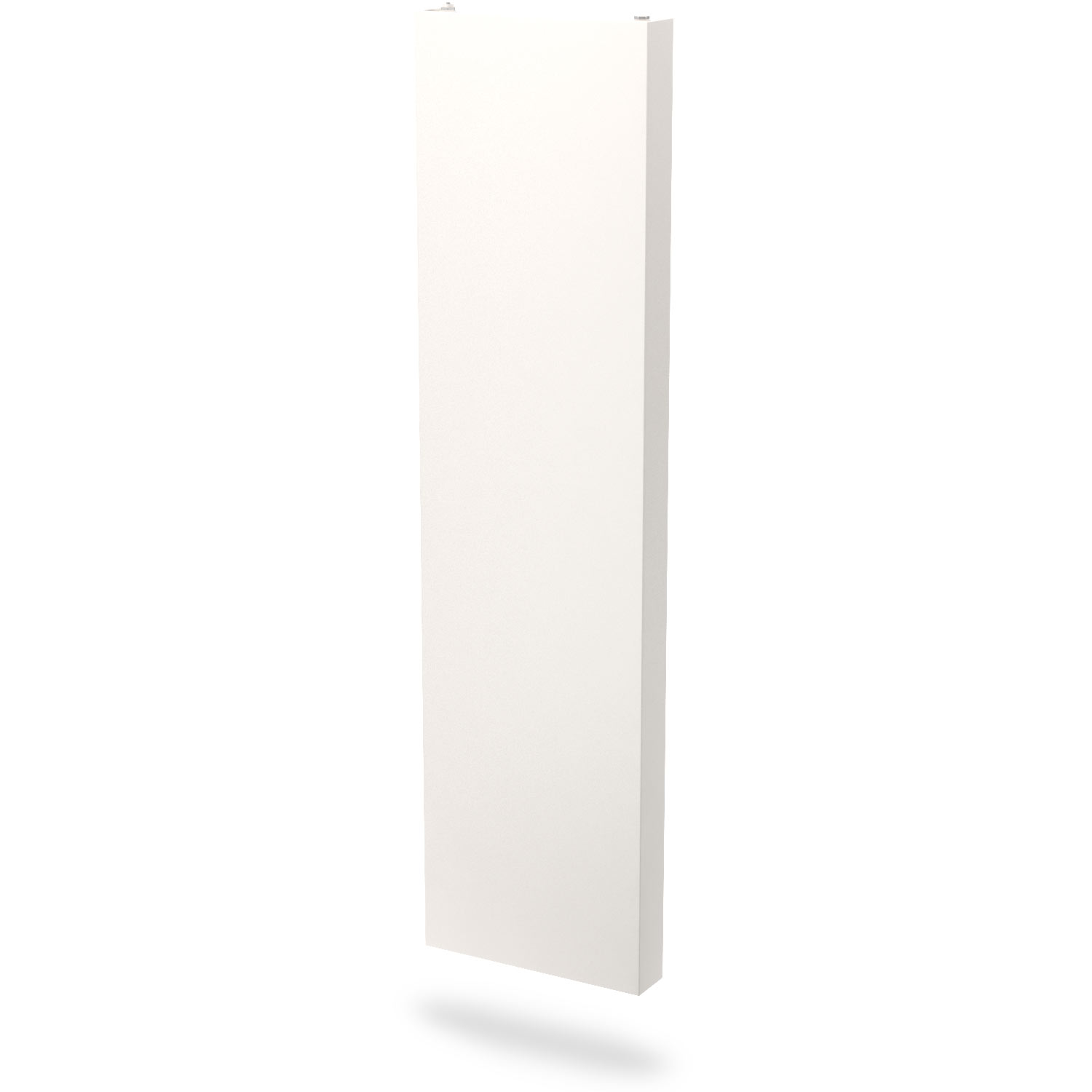

Вертикальные декоративные радиаторы - Tinos V

Чистые острые линии Tinos V производят эффект эстетического очарования. С грандиозной передней панелью, за которой находятся инновации в сфере отопления, Tinos способен стать центром внимания в каждом доме, а не только декоративным элементом в интерьере; у Tinos есть прямые углы, придающие особый статус его присутствию.
Tinos доступен с одинарной (тип 11) или двойной (тип 21) греющей панелью. В первом исполнении всего 73 мм глубиной и расстоянием от стены до фронтальной панели 83 мм.
Tinos V доступны в более чем 200 цветах RAL, также их можно заказать в 12 уникальных металлических и матовых цветах.
+
Материал:  высококачественный низкоуглеродистый холоднокатаный глубокоштампованный лист
Максимальное рабочее давление:  6 бар
Максимальная температура: 99°C
Комплектующие: подвесы, 2 боковых накладки, крепящие зажимы, 1 шаблон для сверления, 1 вращающийся деаэратор, 3 пробки-заглушки
Цвет: RAL 9016, прочие – на заказRAL
Применение: Закрытые независимые системы отопления, смонтированные из стальных, медных или пластмассовых труб с антидиффузионным баръером
Гарантия: 10 лет



Толщина стали в соответствии с EN-442

Размер радиаторов

тип TIV 11

тип TIV 21

Размеры радиаторов Tinos V:

тип 11 (325)

тип 11 (475/625/775)

тип 21 (325)

тип 21 (475/625/775)

Тепловая мощность

TINOS V – тип 11

L
длина [мм]
параметры
tп  / tо  / tв
высота
1800 1950 2100
325
(C=300)
90/70/20 ˚C
75/65/20 ˚C
818
653
896
720

475
(C=450)
90/70/20 ˚C
75/65/20 ˚C
1222
976
1324
1056

625
(C=600)
90/70/20 ˚C
75/65/20 ˚C
1624
1298
1758
1393
1784
1429
775
(C=750)
90/70/20 ˚C
75/65/20 ˚C

2197
1729
2187
1749
показатель n для длины: 325 1,2810 1,2418
475 1,2761 1,2811
625 1,2711 1,3205 1,2575
775   1,3598 1,2685

Тепловая мощность радиаторов (Вт) по норме EN 442 для параметров 90/70/20 ˚C и 75/65/20 ˚C.


TINOS V – тип 21

L
длина [мм]
параметры
tп  / tо  / tв
высота
1800 1950 2100
325
(C=300)
90/70/20 ˚C
75/65/20 ˚C
1118
886
1182
936

475
(C=450)
90/70/20 ˚C
75/65/20 ˚C
1677
1329
1774
1405

625
(C=600)
90/70/20 ˚C
75/65/20 ˚C
2236
1772
2365
1873
2475
1957
775
(C=750)
90/70/20 ˚C
75/65/20 ˚C
  2956
2341
3094
2446
показатель n для длины: 325 1,3192 1,3231
475 1,3192 1,3231
625 1,3192 1,3231 1,3327
775   1,3231 1,3327

Тепловая мощность радиаторов (Вт) по норме EN 442 для параметров 90/70/20 ˚C и 75/65/20 ˚C.

Емкость и вес

ёмкость: л/м (тип 11)

тип высота
1800 1950 2100
325 3,50 3,80
475 5,25 5,47
625 7,00 7,13 8,12
775   8,80 10,15

вес: кг/м (тип 11)

тип высота
1800 1950 2100
325 21,00 23,20
475 30,37 33,88
625 39,73 44,57 47,75
775   55,25 59,20

ёмкость: л/м (тип 21)

тип высота
1800 1950 2100
325 6,44 7,24
475 9,66 10,86
625 12,88 14,48 15,28
775   18,10 19,10

вес: кг/м (тип 21)

тип высота
1800 1950 2100
325 30,08 32,80
475 45,12 49,20
625 60,16 65,60 70,24
775   82,00 87,80

Гидравлические характеристики

Для многопанельных радиаторов падение давления в радиаторе описывается формулой:

Δp= 0,0105 * q
Kv = 3,1 m3/h
где:
Δp- сопротивление течению воды через радиатор, выражанное в паскалях [Pa]
q - поток массы воды, проходящей через радиатор, выраженный в килограммахв час [kg/h]

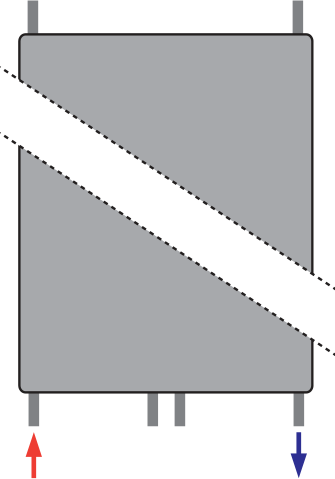

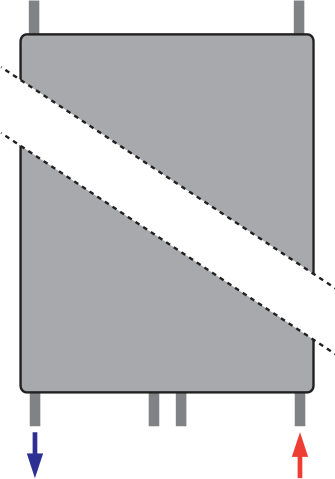

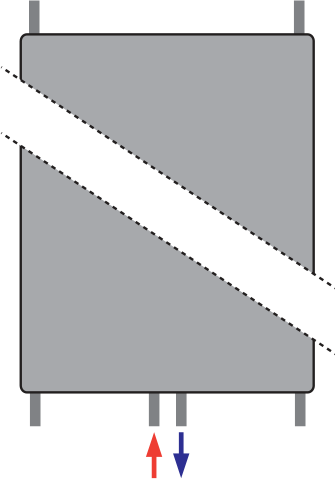

Способы подсоединения

Крепления

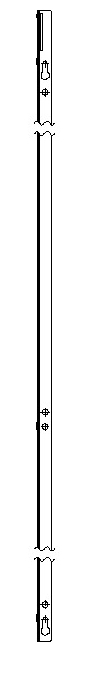

кронштейн MCW-V

Корректировочный коэффициент

температура воды на подаче [°C] температура обратной воды [°C] величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C
температура воздуха tв в обогреваемом помещении [˚C]
tп tо 5 8 12 16 18 20 22 24
105 100 0,42 0,44 0,46 0,49 0,50 0,52 0,54 0,55
95 0,43 0,45 0,48 0,51 0,52 0,54 0,56 0,58
90 0,45 0,47 0,50 0,53 0,55 0,57 0,59 0,61
85 0,47 0,49 0,52 0,55 0,57 0,59 0,61 0,64
80 0,49 0,51 0,54 0,58 0,60 0,62 0,65 0,67
75 0,51 0,53 0,57 0,61 0,63 0,66 0,68 0,71
100 95 0,45 0,47 0,50 0,53 0,55 0,56 0,58 0,60
90 0,46 0,49 0,52 0,55 0,57 0,59 0,61 0,63
85 0,48 0,51 0,54 0,58 0,60 0,62 0,64 0,66
80 0,50 0,53 0,56 0,60 0,63 0,65 0,67 0,70
75 0,52 0,55 0,59 0,63 0,66 0,68 0,71 0,74
70 0,55 0,58 0,62 0,67 0,70 0,72 0,76 0,79
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Таблица составлена для коэффициента n = 1,3

Технический каталог - конвекторы Aura

Технический каталог - канальные конвекторы Purmo Aquilo

Технический каталог - клапаиы

Условия гарантии на радиаторы «Пурмо»

Радиаторы «Пурмо» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Благодаря строгой процедуре каждый радиатор подвергается ряду связанных с проверкой действий, в том числе испытанию под давлением на герметичность. Поэтому качество наших изделий очень высоко.
На радиаторы "Пурмо" предоставляется 10-летняя  гарантия.

Условием предоставления гарантии является:

  • наличие документа, подтверждающего покупку, которым является фактура,
  •  установка радиаторов в соответствии с польскими правилами в герметичной системе центрального отопления:
    • o замкнутого типа с мембранным расширительным баком, то есть предохранённой в соответствии с требованиями норм европейских  (допускается установка радиаторов «Пурмо» в открытых системах, то есть предохранённых в соответствии с требованиями польской нормы PN 91/B 02413, при условии использования в этих системах ингибиторов коррозии – применения ингибиторной защиты системы),
    • o наполненной и пополняемой водой и эксплуатируемой в соответствии с требованиями польской нормы   PN 93/C 04607,
      o оборудованной местной деаэрацией (не допускается применение центральной деаэрации), питаемой от теплоцентра с теплообменным оборудованием или от местной котельной.

Рекомендуется наличие у производителя монтажных работ сертификата, выданного ООО «Реттиг Хитинг», подтверждающего квалификацию в области установки радиаторов «Пурмо».

Гарантия не будет распространяться на радиаторы, установленные в системе центрального отопления:

  • которые будут соединены с высокотемпературной тепловой сетью через гидроэлеватор или через узел насосного смешения,
  •  в крытых бассейнах, автомобильных мойках, прачечных, бойнях, ванных комнатах и других помещениях с повышенной влажностю,
     постоянно соединённые с водопроводной системой,
  •  в которой вода будет удаляться чаще и на более долгий срок, чем это обусловлено необходимыми эксплуатационными требованиями.

Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.

Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.

Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.

Давление

Рабочее давление в системе центрального отопления с радиаторами «Пурмо» не должно превышать 10 бар (для радиаторов «Пурмо План» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «Пурмо План» – 8 бар).

Установка

Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
