Стальные радиаторы

PURMO Ventil Compact M

Стальные радиаторы - PURMO Ventil Compact M

Панельные радиаторы с конвекционными элементами и встроенным термостатическим клапаном, боковые поверхности закрыты накладками, верхняя поверхность прикрыта накладкой типа «гриль». Встроенный присоединительный комплект позволяет запитывать радиатор как снизу, так и сбоку. Два нижних присоединительных отверстия для запитки со стороны пола и четыре боковых присоединительных отверстия в каждом углу радиатора. Все отверстия с внутренней резьбой ½". Подсоединение со стороны пола посередине радиатора при помощи присоединительных штуцеров ½". Труба, питающая радиатор, всегда должна быть присоединена слева, если смотреть на фасад радиатора. Радиатор снабжён клапанным вкладышем «Heimeier» или «Oventrop» с предварительной регулировкой. Стандартно установка термостатической головки предусмотрена с правой стороны радиатора.

+

Технические данные:

Толщина листа панели радиаторов: Толщина стали в соответствии с EN-442
Шаг вертикальных водопроводных труб: 33 1/3 мм
Высота радиаторов: 300, 500, 600, 900 мм
Длина радиаторов:  400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 мм
Рабочее давление:  10 бар
Испытательное давление: 13 бар (во время производства)
12 бар (после установки)
Максимальная температура: 110°C
Цвет: RAL 9016 белоснежный, другие – на заказ
Обработка поверхностей: KTL II – катофорез второго поколения
Гигиенический сертификат: 77.01.06.490.П.08971.04.3
Сертификат соответствия: POCC NL.MX03.H00695
Гарантия: 10 лет

Крепления

Вид спереди

Вид сзади – только тип CVM 11

монтажные размеры: мм

тип CVM11
L L1 L2
400-1600 117 -
 1800 117 917
 2000 117 1017
 2300 117 1150
 2600 117 1317
 3000 117 1517

Необходимое количество стоек

высота 300 – 600 мм высота 900 мм
панельный радиатор длина мм количество стоек панельный радиатор длина мм количество стоек
400 - 1800 2 400 - 1200 2
2000 - 2300 3 1400 - 1800 3
2600 - 3000 4 2000 - 3000 4

Комплект кронштейнов для радиаторов типа: CVM11

Комплект кронштейнов для радиаторов типа: CVM21s, CVM22, CVM33

Стойка для панельных радиаторов с конвекционным элементом типа: CVM11, CVM21s, CVM22, CVM33

Стойка для панельных радиаторов типа: CVM21s, CVM22, CVM33



Корректировочный коэффициент

температура воды на подаче [°C] температура обратной воды [°C] величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C
температура воздуха tв в обогреваемом помещении [˚C]
tп tо 5 8 12 16 18 20 22 24
105 100 0,42 0,44 0,46 0,49 0,50 0,52 0,54 0,55
  95 0,43 0,45 0,48 0,51 0,52 0,54 0,56 0,58
  90 0,45 0,47 0,50 0,53 0,55 0,57 0,59 0,61
  85 0,47 0,49 0,52 0,55 0,57 0,59 0,61 0,64
  80 0,49 0,51 0,54 0,58 0,60 0,62 0,65 0,67
  75 0,51 0,53 0,57 0,61 0,63 0,66 0,68 0,71
100 95 0,45 0,47 0,50 0,53 0,55 0,56 0,58 0,60
  90 0,46 0,49 0,52 0,55 0,57 0,59 0,61 0,63
  85 0,48 0,51 0,54 0,58 0,60 0,62 0,64 0,66
  80 0,50 0,53 0,56 0,60 0,63 0,65 0,67 0,70
  75 0,52 0,55 0,59 0,63 0,66 0,68 0,71 0,74
  70 0,55 0,58 0,62 0,67 0,70 0,72 0,76 0,79
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Размер радиаторов

тип CVM 11

тип CVM 21s

тип CVM 22

тип CVM 33


Размеры радиаторов в ( миллиметрах) :

H - высота (300, 500, 600, 900)
L - длина (400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600,1800, 2000, 2300, 2600, 3000)
h - расстояние между присоединительными патрубками

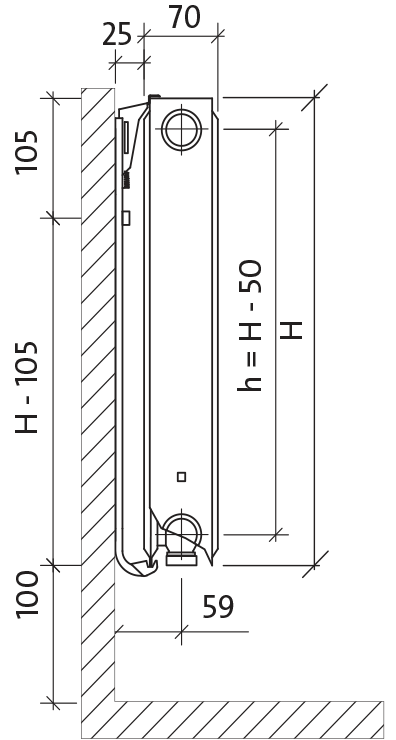

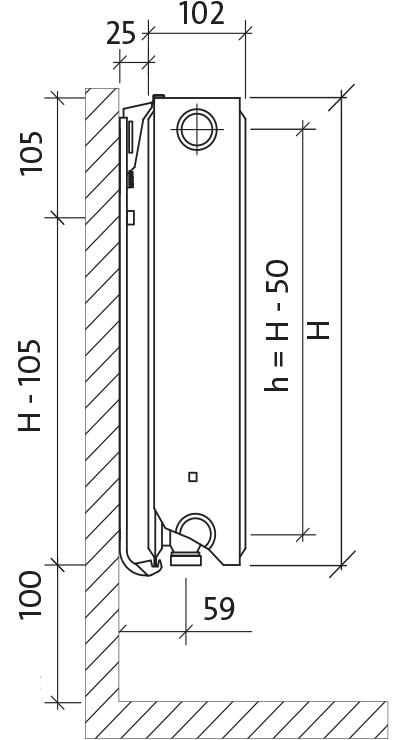

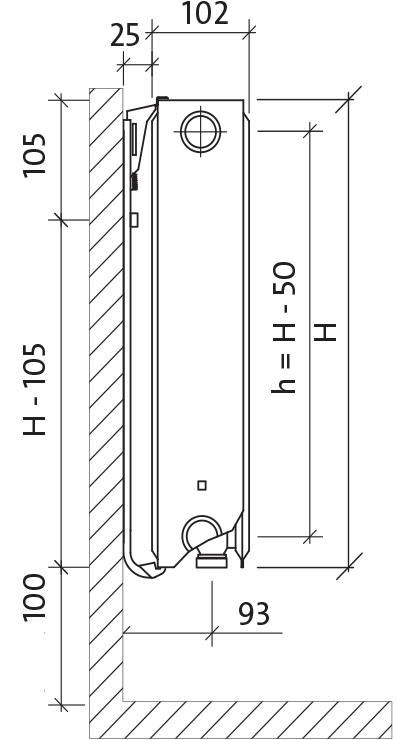

Виды сбоку



Тепловая мощность

Тепловая мощность [Q] радиаторов при температуре воздуха в отапливаемом помещении ti = 20oC (высота и длина в мм.)

Имеем удовольствие сообщить Вам, что благодаря работе наших инженеров из международной группы НИОКР «Rettig ICC» нам удалось повысить тепловую мощность радиаторов «ПУРМО». Усовершенствования касались внутренней конструкции наших изделий, а также технологии изготовления.

Исследования, проведённые сертифицированным исследовательским учреждением ISO в Штутгарте в Германии, подтвердили рост их отдачи в степени, зависящей от габаритов радиаторов. Итак, например, тепловая мощность радиатора C/V 22 600 1000 увеличилась на 3,76%.

высота [mm] 300  500
длина
[mm]
тип CVM CVM
темп.
воды
11 22 33 11 21s 22 33
Показатель N 1.2981 1.3094 1.3140 1.3070 1.3076 1.3270 1.3371
400 75/65°C 218 384 539 347 462 588 814
  70/55°C 175 308 431 278 370 469 649
500 75/65°C 273 481 674 434 578 735 1018
  70/55°C 219 385 539 348 463 587 811
600 75/65°C 328 577 808 521 694 882 1221
  70/55°C 263 462 647 417 556 704 973
700 75/65°C 382 673 943 608 809 1029 1425
  70/55°C 307 539 754 487 648 822 1135
800 75/65°C 437 769 1078 694 925 1176 1628
  70/55°C 350 616 862 556 741 939 1298
900 75/65°C 491 865 1212 781 1040 1323 1832
  70/55°C 394 693 970 626 833 1056 1460
1000 75/65°C 546 961 1347 868 1156 1470 2035
  70/55°C 438 770 1078 695 926 1174 1622
1100 75/65°C 601 1057 1482 955 1272 1617 2239
  70/55°C 482 846 1186 765 1019 1291 1784
1200 75/65°C 655 1153 1616 1042 1387 1764 2442
  70/55°C 526 923 1293 834 1111 1408 1946
1400 75/65°C 764 1345 1886 1215 1618 2058 2849
  70/55°C 613 1077 1509 973 1296 1643 2271
1600 75/65°C 874 1538 2155 1389 1850 2352 3256
  70/55°C 701 1231 1724 1113 1482 1878 2595
1800 75/65°C 983 1730 2425 1562 2081 2646 3663
  70/55°C 788 1385 1940 1252 1667 2112 2919
2000 75/65°C 1092 1922 2694 1736 2312 2940 4070
  70/55°C 876 1539 2156 1391 1852 2347 3244
2300 75/65°C 1256 2210 3098 1996 2659 3381 4681
  70/55°C 1008 1770 2479 1599 2130 2699 3730
2600 75/65°C 1420 2499 3502 2257 3006 3822 5291
  70/55°C 1139 2001 2802 1808 2407 3051 4217
3000 75/65°C 1638 2883 4041 2604 3468 4410 6105
  70/55°C 1314 2309 3233 2086 2778 3521 4866
высота[mm] 600 900
длина
[mm]
тип CVM CVM
темп.
воды
11 21s 22 33 11 21s 22 33
Показатель N 1.3115 1.3213 1.3358 1.3486 1.3170 1.3390 1.3561 1.3600
400 75/65°C 407 536 684 942 571 744 955 1304
  70/55°C 326 428 545 750 456 593 759 1035
500 75/65°C 509 670 855 1178 714 931 1194 1630
  70/55°C 407 535 681 937 571 741 949 1294
600 75/65°C 611 804 1025 1414 856 1117 1433 1956
  70/55°C 489 643 817 1124 685 890 1138 1553
700 75/65°C 713 938 1196 1649 999 1303 1672 2282
  70/55°C 570 750 954 1312 799 1038 1328 1812
800 75/65°C 814 1072 1367 1885 1142 1489 1910 2608
  70/55°C 652 857 1090 1499 913 1186 1518 2071
900 75/65°C 916 1206 1538 2120 1284 1675 2149 2934
  70/55°C 733 964 1226 1687 1027 1334 1707 2329
1000 75/65°C 1018 1340 1709 2356 1427 1861 2388 3260
  70/55°C 815 1071 1362 1874 1141 1483 1897 2588
1100 75/65°C 1120 1474 1880 2592 1570 2047 2627 3586
  70/55°C 896 1178 1499 2061 1255 1631 2087 2847
1200 75/65°C 1222 1608 2051 2827 1712 2233 2866 3912
  70/55°C 978 1285 1635 2249 1369 1779 2277 3106
1400 75/65°C 1425 1876 2393 3298 1998 2605 3343 4564
  70/55°C 1141 1499 1907 2624 1598 2076 2656 3623
1600 75/65°C 1629 2144 2734 3770 2283 2978 3821 5216
  70/55°C 1304 1713 2180 2999 1826 2372 3035 4141
1800 75/65°C 1832 2412 3076 4241 2569 3350 4298 5868
  70/55°C 1467 1928 2452 3373 2054 2669 3415 4659
2000 75/65°C 2036 2680 3418 4712 2854 3722 4776 6520
  70/55°C 1630 2142 2725 3748 2282 2965 3794 5176
2300 75/65°C 2341 3082 3931 5419 -  - - -
  70/55°C 1874 2463 3133 4310 -  - - -
2600 75/65°C 2647 3484 4443 6126 -  - - -
  70/55°C 2119 2784 3542 4873 -  - - -
3000 75/65°C 3054 4020 5127 7068 -  - - -
  70/55°C 2445 3213 4087 5622 -  - - -

Емкость и вес

Емкость и вес радиаторов PURMO Ventil Compact M:

высота [mm]: 300  500
11 22 33 11 21s 22 33
вес [kg/m]: 9,7 15,7 25,0 16,0 23,8 27,2 41,5
емкость [l/m]: 1,7 3,4 5,0 2,6 5,2 5,2 7,7
высота [mm]: 600 900
11 21s 22 33 11 21s 22  33
вес [kg/m]: 19,1  28,8 32,9 49,8 28,6 43,9 50,1 74,6
емкость [l/m]: 3,0  6,2 6,2 9,0 4,4 8,9 8,9 13,0

Вес приведен в килограммах на 1 метр длины радиатора
Водяная емкость приведена в дм3 на 1 метр длины радиатора



Гидравлические характеристики

Радиаторы типа CVM снабжены вмонтированным термостатическим клапаном,

и поэтому их гидравлическая характеристика определяется для комплекта радиатора с клапаном. Эта характеристика приведена в прикладываемой номограмме.

Пример подбора предварительной настройки:

Данные:

  • потребность в тепле - Qc = 1160 Вт
  • перепад температур - Δt = 20 K (80/60oC)
  • потеря напора - Δp = 6 кПа = 6000 Па
  • перерасчетная потеря - C = 1,163

Расчеты:

  • поток массы

q = Qc / C * Δt  = 1160 / 1,163 * 20 = 50 кг/ч


Для течения q = 50 кг/ч и потери напора 6000 Па считываем
с номограммы значение предварительной установки 3.


Способы подсоединения

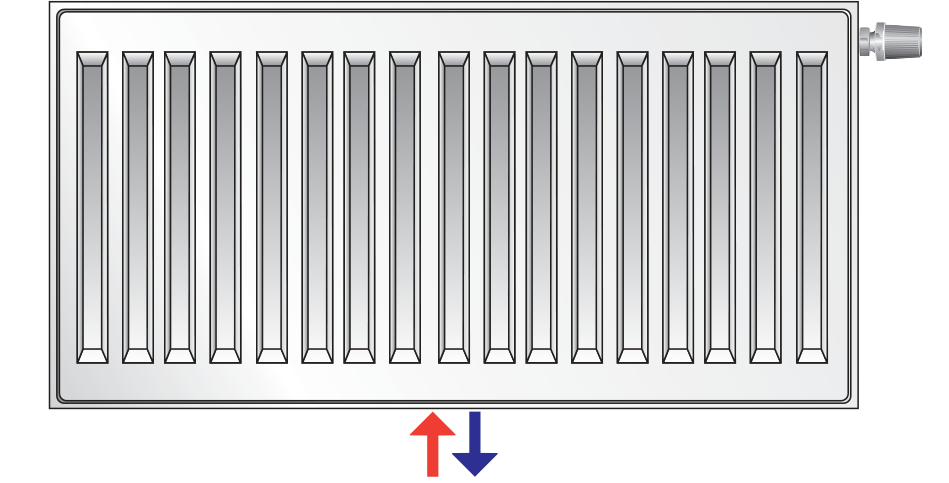

нижнее центральное подсоединение

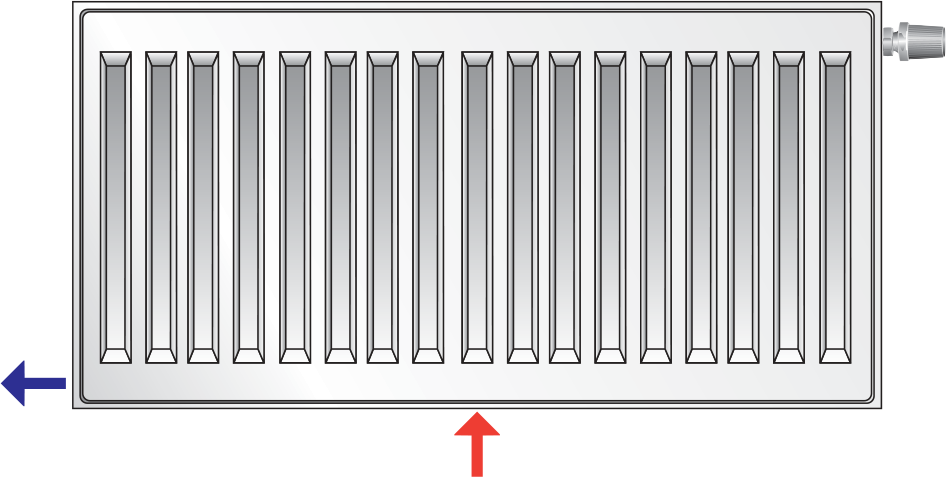

промежуточное диагональное подсоединени

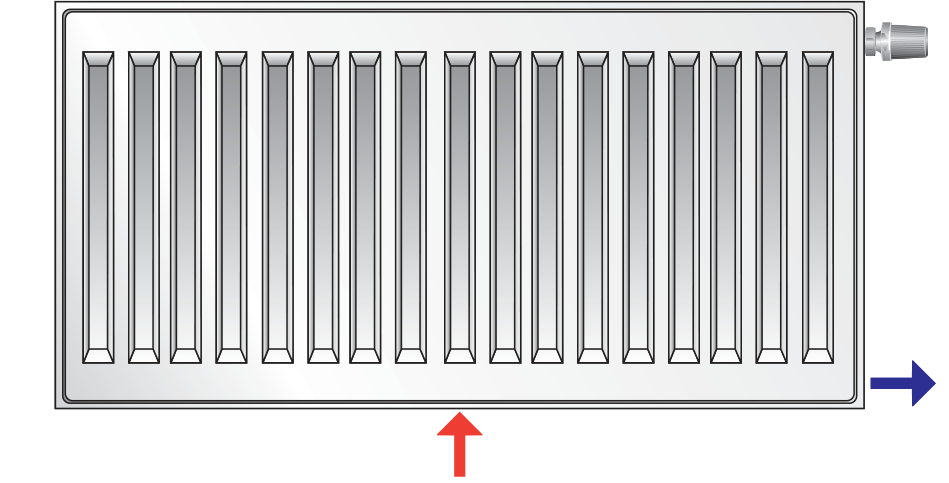

промежуточное боковое подсоединение

Технический каталог - радиаторы панельные

Purmo – Стальной радиатор №1

Технический каталог - клапаиы

Условия гарантии на радиаторы «Пурмо»

Радиаторы «Пурмо» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Благодаря строгой процедуре каждый радиатор подвергается ряду связанных с проверкой действий, в том числе испытанию под давлением на герметичность. Поэтому качество наших изделий очень высоко.
На радиаторы "Пурмо" предоставляется 10-летняя  гарантия.

Условием предоставления гарантии является:

  • наличие документа, подтверждающего покупку, которым является фактура,
  •  установка радиаторов в соответствии с польскими правилами в герметичной системе центрального отопления:
    • o замкнутого типа с мембранным расширительным баком, то есть предохранённой в соответствии с требованиями норм европейских  (допускается установка радиаторов «Пурмо» в открытых системах, то есть предохранённых в соответствии с требованиями польской нормы PN 91/B 02413, при условии использования в этих системах ингибиторов коррозии – применения ингибиторной защиты системы),
    • o наполненной и пополняемой водой и эксплуатируемой в соответствии с требованиями польской нормы   PN 93/C 04607,
      o оборудованной местной деаэрацией (не допускается применение центральной деаэрации), питаемой от теплоцентра с теплообменным оборудованием или от местной котельной.

Рекомендуется наличие у производителя монтажных работ сертификата, выданного ООО «Реттиг Хитинг», подтверждающего квалификацию в области установки радиаторов «Пурмо».

Гарантия не будет распространяться на радиаторы, установленные в системе центрального отопления:

  • которые будут соединены с высокотемпературной тепловой сетью через гидроэлеватор или через узел насосного смешения,
  •  в крытых бассейнах, автомобильных мойках, прачечных, бойнях, ванных комнатах и других помещениях с повышенной влажностю,
     постоянно соединённые с водопроводной системой,
  •  в которой вода будет удаляться чаще и на более долгий срок, чем это обусловлено необходимыми эксплуатационными требованиями.

Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.

Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.

Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.

Давление

Рабочее давление в системе центрального отопления с радиаторами «Пурмо» не должно превышать 10 бар (для радиаторов «Пурмо План» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «Пурмо План» – 8 бар).

Установка

Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
