Полотенцесушители - Muna

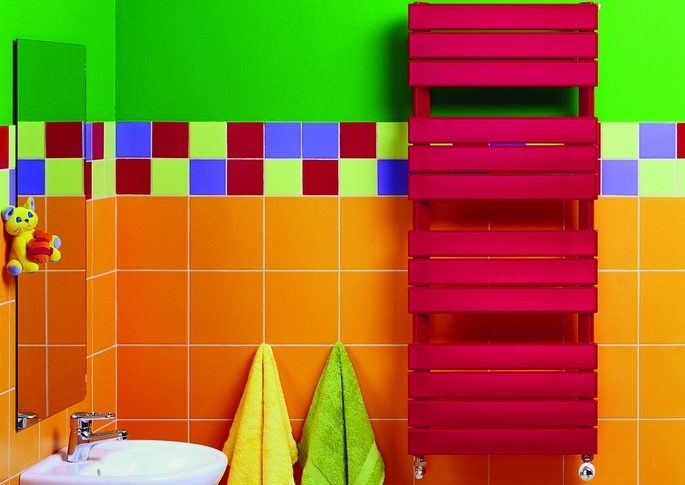

Muna отличается от них формой коллекторов: они у него плоские. Это придаёт радиатору известную строгость, но вместе с тем здесь чувствуется дыхание современности.

+

Технические данные:

Материал высококачественный стальной профиль
Максимальное рабоче давление:               4 бар
Максимальная температура: 110°C
Подсоединение: четыре присоединительных патрубка диаметром 1/2”
Оснащение: подвесные крепления с регулировкой расстояния от радиатора до стены, ручной деаэратор диаметром 1/8” , заглушка
Подготовка поверхности:

дробеструйная очистка, обезжиривание, фосфатирование, промывка деминерализованной водой, пассивация хромом

Грунтовочная окраска: анафорез
Окраска: электростатическое напыление
Нормы, аттестаты:

PN EN 442, ISO 9001, ISO 14001,Гигиенический аттестат PZH HK/B/1689/01/2005

Применение:  Закрытые независимые системы отопления, смонтированные из стальных, медных или пластмассовых труб с антидиффузионным баръером
Страна изготовления: Франция
Гарантии: 10 лет



Толщина стали в соответствии с EN-442

Размер радиаторов

тип MUN 09 05; MUN 12 05;
MUN 16 05

тип MUN 17; MUN 20 08

тип MUN 05 08; MUN 07..

размеры в мм:

Вид спереди

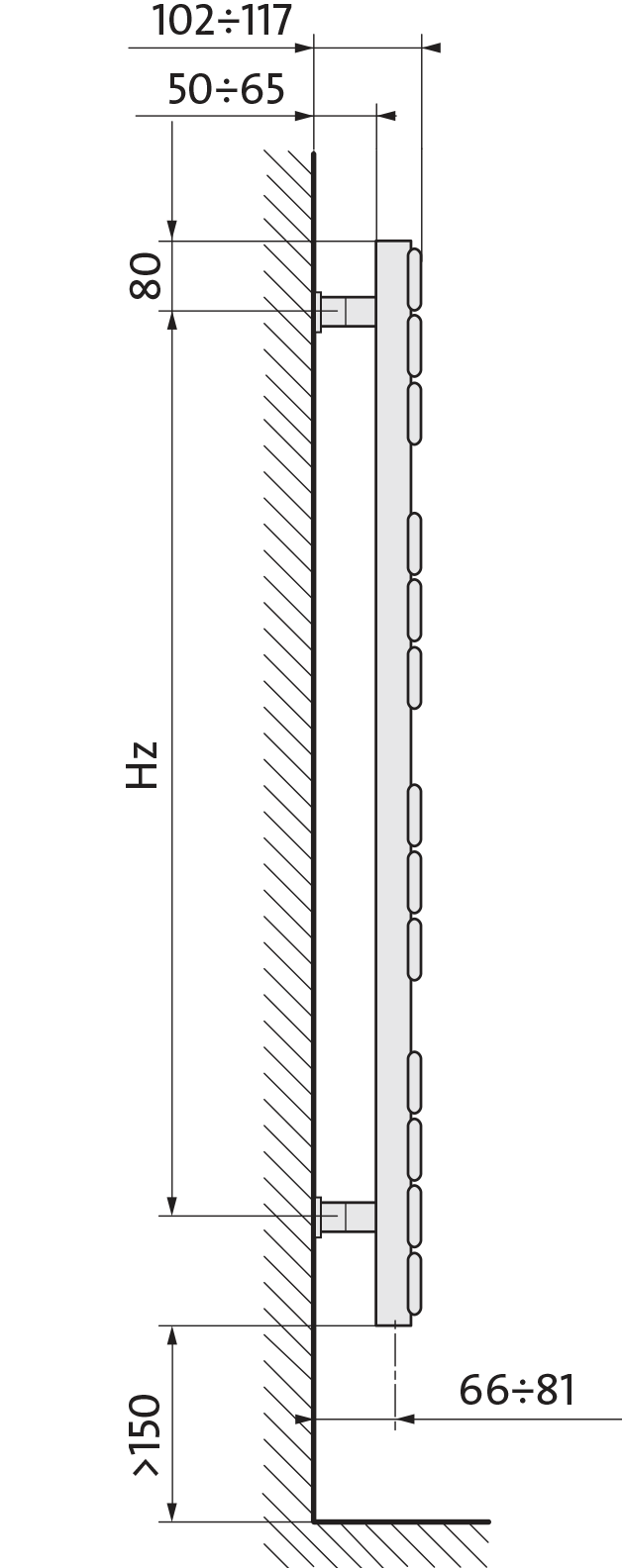

Вид сбоку

Вид сверху



H = высота
L = ширина
Hz = расстояние между кронштейнами по вертикали
Lz = расстояние между кронштейнами по горизонтали
Lp = расстояние между патрубками

Тепловая мощность

Тепловая мощность:

Номер по
каталогу
Мощность
[W]
75/65/
20°C
Мощность
[W]
90/70/
20°C
Ширина
L [mm]
Высота
H [mm]
Расстановка
подвески
Расстояние между
присоеди-
нительными
патрубками
Lp [mm]
Обьем
воды
[dm3]
Вес
[kg]
Кол-во
горизонта-
льных
конве-
кторов
Lz [mm] Hz [mm]
MUN 09 05 470 571 500 905 438 620 447 4,8 10,8 10
MUN 12 05 602 751 500 1205 438 990 447 6,3 14,1 13
MUN 16 05 815 1010 500 1650 438 1460 447 8,6 19,4 18
MUN 17 06 987 1205 600 1730 538 1460 547 10,3 23,1 19
MUN 17 08 1311 1573 800 1730 738 1460 747 12,3 29,1 19
MUN 20 08 1464 1816 800 2030 738 1790 747 14,3 33,9 22
MUN 05 08  400  500  800  530  738  330  747  3,8  9,6  6
MUN 07 10  653  816  1000  680  938  520  947  6,0  16,5  8
MUN 07 12  784  980  1200  680  1138  520  1147  7,2  21,5  8

Мощности радиаторов в таблице указаны в соответствии с нормой PN EN 442, учтено снижение мощности для подсоединения "низ-низ".

Крепления

Уникальная система подвесных креплений

То, что в других радиаторах мешает правильному их креплению в произвольном месте ванной комнаты (неровная поверхность, нетиповая отделка поверхности), в новой очереди радиаторов для ванных комнат «Пурмо» решено остроумно и функционально. К каждому радиатору прилагается комплект подвесных креплений, позволяющих регулировать расстояние между радиатором и стеной до 22 мм. Кроме того можно выровнять радиатор по горизонтали невзирая на неровности стен.

1. Przykręcamy tulejkę mocującą do ściany 2. Umieszczamy zaczep mocujący

3. Blokujemy zaczep w odpowiednim położeniu 4. Nakładamy tuleję ozdobną

Корректировочный коэффициент

температура воды на подаче [°C] температура обратной воды [°C] величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C
температура воздуха tв в обогреваемом помещении [˚C]
tп tо 5 8 12 16 18 20 22 24
105 100 0,42 0,44 0,46 0,49 0,50 0,52 0,54 0,55
95 0,43 0,45 0,48 0,51 0,52 0,54 0,56 0,58
90 0,45 0,47 0,50 0,53 0,55 0,57 0,59 0,61
85 0,47 0,49 0,52 0,55 0,57 0,59 0,61 0,64
80 0,49 0,51 0,54 0,58 0,60 0,62 0,65 0,67
75 0,51 0,53 0,57 0,61 0,63 0,66 0,68 0,71
100 95 0,45 0,47 0,50 0,53 0,55 0,56 0,58 0,60
90 0,46 0,49 0,52 0,55 0,57 0,59 0,61 0,63
85 0,48 0,51 0,54 0,58 0,60 0,62 0,64 0,66
80 0,50 0,53 0,56 0,60 0,63 0,65 0,67 0,70
75 0,52 0,55 0,59 0,63 0,66 0,68 0,71 0,74
70 0,55 0,58 0,62 0,67 0,70 0,72 0,76 0,79
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Таблица составлена для коэффициента n = 1,3

Аксессуары

вешалка прямая

белая F8J-BARP40BL
хромированная F8J-BARP40CH

вешалка круглая

белая F8J-ANOPBL
хромированная F8J-ANOPCH

вешалка для полотенец тип V - 2 шт.

белая F8J-PATVPBL
хромированная F8J-PATVPCH

Purmo – Стальной радиатор №1

Радиаторы для ванных комнат - Santorini C и Banga

Технический каталог - клапаиы

Условия гарантии на радиаторы «Пурмо»

Радиаторы «Пурмо» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Благодаря строгой процедуре каждый радиатор подвергается ряду связанных с проверкой действий, в том числе испытанию под давлением на герметичность. Поэтому качество наших изделий очень высоко.
На радиаторы "Пурмо" предоставляется 10-летняя  гарантия.

Условием предоставления гарантии является:

  • наличие документа, подтверждающего покупку, которым является фактура,
  •  установка радиаторов в соответствии с польскими правилами в герметичной системе центрального отопления:
    • o замкнутого типа с мембранным расширительным баком, то есть предохранённой в соответствии с требованиями норм европейских  (допускается установка радиаторов «Пурмо» в открытых системах, то есть предохранённых в соответствии с требованиями польской нормы PN 91/B 02413, при условии использования в этих системах ингибиторов коррозии – применения ингибиторной защиты системы),
    • o наполненной и пополняемой водой и эксплуатируемой в соответствии с требованиями польской нормы   PN 93/C 04607,
      o оборудованной местной деаэрацией (не допускается применение центральной деаэрации), питаемой от теплоцентра с теплообменным оборудованием или от местной котельной.

Рекомендуется наличие у производителя монтажных работ сертификата, выданного ООО «Реттиг Хитинг», подтверждающего квалификацию в области установки радиаторов «Пурмо».

Гарантия не будет распространяться на радиаторы, установленные в системе центрального отопления:

  • которые будут соединены с высокотемпературной тепловой сетью через гидроэлеватор или через узел насосного смешения,
  •  в крытых бассейнах, автомобильных мойках, прачечных, бойнях, ванных комнатах и других помещениях с повышенной влажностю,
     постоянно соединённые с водопроводной системой,
  •  в которой вода будет удаляться чаще и на более долгий срок, чем это обусловлено необходимыми эксплуатационными требованиями.

Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.

Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.

Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.

Давление

Рабочее давление в системе центрального отопления с радиаторами «Пурмо» не должно превышать 10 бар (для радиаторов «Пурмо План» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «Пурмо План» – 8 бар).

Установка

Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
