Изоляцие - Сухая система

Cухая система напольного отопления PURMO была разработана для специальных случаев, когда традиционные мокрые системы не могут использоваться. Это относится, например, к старым отреставрированным зданиям или новым, построенным в лёгких технологиях, с деревянными потолками на балках. Деревянные потолки могут переносить лишь небольшие функциональные нагрузки, что исключает использование тяжелых бетонных стяжек, вес которых достигает 130 кг/м2. Это означает, что пол площадью 20 м2 весит 2,6 тонны!
Сухая система Purmo является легкой и прочной. В сочетании с сухими плитами стяжки весит всего 40 кг/м2 и может выдерживать нагрузки до 150 кг/м2.
Кроме того, сухая система имеет малую толщину и идеально подходит для мест, где максимальная высота пола ограничена. Общая толщина системы составляет всего 50 мм, состоит из пенополистирольных плит толщиной 25 мм и плит сухой стяжки (2x12,5 мм).
Другим преимуществом описанной системы является ее немедленная готовность к работе сразу после завершения установки и проведения необходимого испытания под давлением. Это существенное преимущество по сравнению с мокрой системой, в которой стяжка требует минимум 3-х недельного естественного высыхания и постепенного, как минимум 8-дневного разогрева. В течение этого времени чистовое покрытие пола не может укладываться и обрабатываться, так как это может вызвать растрескивание стяжки пола во время последующей эксплуатации.

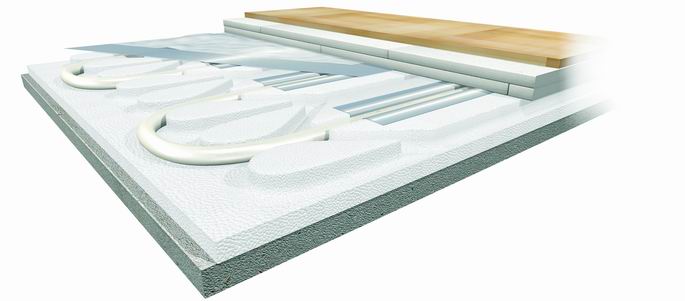

Состоит из

 1) Плита из пенополистирола EPS 200 EPS для установки труб
2) Отопительная труба Purmo PE-RT / AL / PE-RT 14x2 мм
3) Стальные профили Omega длиной 1000 мм
4) Полиэтиленовая плёнка толщиной 0,15 мм
5) Сухая стяжка (например, Brio Knauf, Fermacell и другие .)
6) Пол

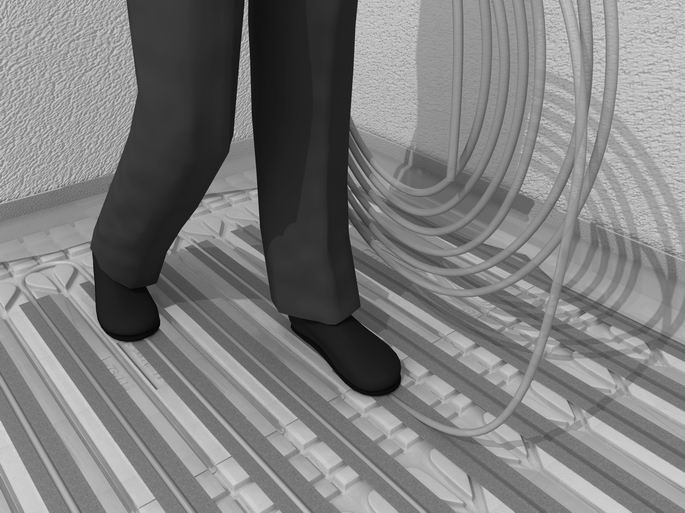

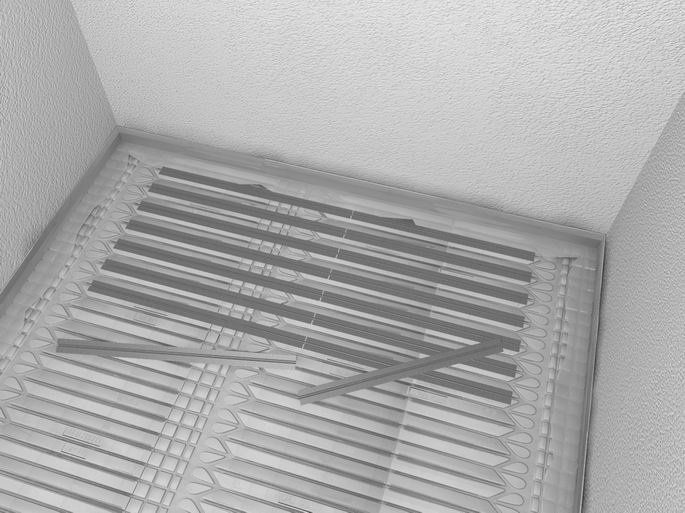

Сухая система состоит из профилированных пенополистирольных плит EPS 200. Расстояние между каналами составляет 75 мм. В желобах , в которых будут укладываться трубы, монтируются стальные профили Omega. Они обеспечивают надежную фиксацию трубы 14x2 мм с небольшим интервалом и лучшую теплоотдачу.

После установки труб вся система накрываются стальными оцинкованными листами, что обеспечивает оптимальное распределение нагрузки и равномерную температуру пола.
Другим элементом конструкции являются плиты сухой стяжки, например, Knauf Brio 18 или 23, Fermacell (Xella) 2E22 и подобные им. Они необходимы, например, для ванных комнат и других помещений с полами, на которые наклеивается чистовое напольное покрытие, а также в случае существования высоких точечных нагрузок пола, таких как ванна, камин, сейф и т. д.

Система быстрой сборки сухой системы согласно PN-EN 1264 состоит из перечисленных ниже элементов.
Системные плиты из полистирола EPS EPS в соответствии с DIN EN 13163, омега-профили для установки нагревательных труб. Дополнительная изоляция в зависимости от требований уровня звукоизоляции и обеспечения необходимого теплового сопротивления. Адаптация к соответствующей высоте пола для укладки проектируемых в полу трубопроводов, электрических кабелей в соответствии с DIN 18560, том 2.

Теплоизоляционные плиты толщиной 25 мм, изготовленные из пенополистирола EPS 200 DEO (PS 30), специально профилированные в соответствии с PN-EN 13163, огнестойкие в соответствии с DIN 4102-B1.

Дополнительная пластина, не профилированная из полистирола EPS 200, DEO

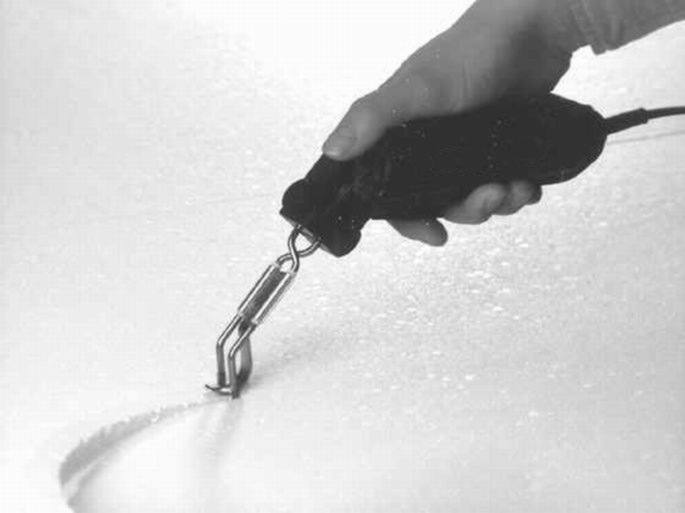

Теплоизоляционные плиты толщиной 25 мм из вспененного полистирола класс EPS 200 DEO (PS 30), не профилированные в соответствии с PN-EN 13163, огнестойкие в соответствии с DIN 4102-B1, для установки нагревательных труб в месте подхода к коллекторам напольного отопления и дополнения участков без нагревательных труб. Место подхода желоба к коллектору можно профилировать специальным ножом, который доступен в качестве одного из принадлежностей и инструментов.

Профили Omega
Оцинкованный омегообразный стальной профиль для лучшей теплопередачи, длиной 1000 мм и надрезами каждые 125 мм.







Технические характеристики



 Толщина пенополистирольной плиты   25 мм
 Расстояние между желобами   75, 150, 225, 300 мм
 Класс изоляции   EPS 200 DEO (PS30)
 Коэффициент теплопроводности   0,035 Вт / мК
 Тепловое сопротивление   0,71 м2K / Вт
 Подавление шума   0 дБ
 Размеры системных плит   1100 x 750 мм
 Максимальная нагрузка   1,5*, 30 кПа**
 Класс пожарной безопасности   B2
 Ilość w opakowaniu   8,25 м2



* в случае укладки плитки пола на плиту сухой стяжки
** в случае традиционной цементной стяжки

Тепловая мощность сухой системы в соответствии с DIN EN 1264

В следующих таблицах приведены значения тепловых мощностей в зависимости от различных параметров, таких как: температура воды на подаче и обратке, расстояния между трубопроводами, температуры воздуха в помещении и отделки пола. Значения измерялись в соответствии со стандартом PN-EN 1264.

Температура на подаче QZ: 35°C (Желаемая рабочая температура)

Температура на обратке QP: 25°C (Желаемая рабочая температура)

Температура воздуха Qi [°C] Тепловая мощность Q [Вт / м2] Пол [м2K / Вт]
Расстояние ( шаг ) между трубами [мм]
300 225 150 75 300 225 150 75
16 45 63 81 97 28 39 53 67 RI=0,00 m2K/W Бетон
18 36 49 63 76 22 31 41 53
20 29 40 51 61 18 25 33 43
22 21 30 38 46 13 19 25 32
24 13 18 23 28 8 11 15 19
15 38 50 61 71 25 34 43 53 RI=0,05 m2K/W Плитка
18 30 39 47 55 20 26 34 42
20 24 31 38 45 16 21 27 34
22 18 23 29 33 12 16 20 25
24 11 14 18 20 7 10 13 15
15 33 41 49 56 23 30 37 44 RI=0,10 m2K/W Панель / Ковёр
18 26 32 38 43 18 23 29 34
20 21 26 31 35 14 19 23 28
22 15 19 23 26 11 14 17 21
24 9 12 14 16 7 9 11 13
15 29 35 41 46 21 26 32 38 RI=0,15 m2K/W Паркет
18 22 27 32 36 16 21 25 30
20 18 22 26 29 13 17 20 24
22 14 17 19 22 10 12 15 18
24 8 10 12 13 6 8 9 11
  Цементная стяжка CT Сухая стяжка 25 мм

Температура на подаче QZ: 40°C (Желаемая рабочая температура)

Температура на обратке QP: 30°C (Желаемая рабочая температура)

Температура воздуха Qi [°C] Тепловая мощность Q [Вт / м2] Пол [м2K / Вт]
Расстояние ( шаг ) между трубами [мм]
300 225 150 75 300 225 150 75
15 62 85 109 132 38 53 71 91 RI=0,00 m2K/W Бетон
18 52 12 92 111 32 45 60 77
20 45 63 81 97 28 39 53 67
22 22 39 54 69 83 24 34 45
24 32 44 57 69 20 28 37 48
15 52 67 82 96 34 46 59 72 RI=0,05 m2K/W Плитка
18 44 57 69 81 29 39 49 61
20 38 50 61 71 25 34 43 53
22 33 42 52 60 22 29 37 46
24 27 35 43 50 18 24 31 38
15 44 56 66 75 31 40 50 60 RI=0,10 m2K/W Панель / Ковёр
18 37 47 56 64 26 34 42 50
20 33 41 49 56 23 30 37 44
22 28 35 42 47 19 25 31 38
24 23 29 34 39 16 21 26 31
15 39 48 55 62 28 36 43 51 RI=0,15 m2K/W Паркет
18 33 40 47 52 24 30 37 43
20 29 35 41 46 21 26 32 38
22 25 30 35 39 18 23 27 32
24 20 25 29 32 15 19 23 27
  Цементная стяжка CT Сухая стяжка 25 мм

Температура на подаче QZ: 45°C (Желаемая рабочая температура)

Температура на обратке QP: 35°C (Желаемая рабочая температура)

Температура воздуха Qi [°C] Тепловая мощность Q [Вт / м2] Пол [м2K / Вт]
Rozstaw rur [mm]
300 225 150 75 300 225 150 75
15 78 107 138 166 48 67 90 115 RI=0,00 m2K/W Бетон
18 68 94 121 146 42 59 79 101
20 62 85 109 132 38 53 71 91
22 55 76 98 118 34 48 64 82
24 49 67 86 104 30 42 56 72
15 65 85 104 121 43 58 74 91 RI=0,05 m2K/W Плитка
18 57 74 91 106 38 51 65 80
20 52 67 82 96 34 46 59 72
22 46 60 74 86 31 41 53 65
24 41 53 65 76 27 36 46 57
15 56 70 83 95 39 51 63 75 RI=0,10 m2K/W Панель / Ковёр
18 49 62 73 83 34 44 55 66
20 44 56 66 75 31 40 50 60
22 40 50 59 67 28 36 45 54
24 35 44 52 60 24 32 39 47
15 49 60 70 78 36 45 55 65 RI=0,15 m2K/W Паркет
18 43 53 61 68 31 40 48 57
20 39 48 55 62 28 36 43 51
22 35 43 49 55 25 32 39 46
24 31 38 44 49 22 28 34 41
  Цементная стяжка CT Сухая стяжка 25 мм

Температура на подаче QZ: 50°C (Желаемая рабочая температура)

Температура на обратке QP: 40°C (Желаемая рабочая температура)

Температура воздуха Qi [°C] Тепловая мощность Q [Вт / м2] Пол [м2K / Вт]

Расстояние ( шаг ) между трубами [мм]

300 225 150 75 300 225 150 75
15 94 129 166 200 58 81 108 139 RI=0,00 m2K/W Бетон
18 84 116 149 180 52 73 97 125
20 78 107 138 166 48 67 90 115
22 71 98 126 - 44 62 82 106
24 65 89 115 - 40 56 75 96
15 78 102 125 146 52 70 89 110 RI=0,05 m2K/W Плитка
18 70 92 112 131 47 63 80 99
20 65 85 104 121 43 58 74 91
22 60 78 95 111 40 53 68 84
24 54 71 87 101 36 48 62 76
15 67 85 100 114 47 61 76 91 RI=0,10 m2K/W Панель / Ковёр
18 61 76 90 103 42 55 68 82
20 56 70 83 95 39 51 63 75
22 51 65 76 87 36 46 58 69
24 47 59 70 79 33 42 53 63
15 59 72 84 94 43 54 66 78 RI=0,15 m2K/W Паркет
18 53 65 75 84 38 49 59 70
20 49 60 70 78 36 45 55 65
22 45 55 64 72 33 41 50 59
24 41 50 58 65 30 38 46 54
  Цементная стяжка CT Сухая стяжка 25 мм



Тепловые мощности, для которых в соответствии с DIN EN 1264 будет превышена максимальная температура поверхности пола 29 °C, отмечены красным цветом. Кроме того, тепловые мощности для краевой зоны с температурой поверхности пола выше 35 °C не указаны! При использовании сухой стяжки Fermacell температура подачи не должна превышать 50 ° C.
