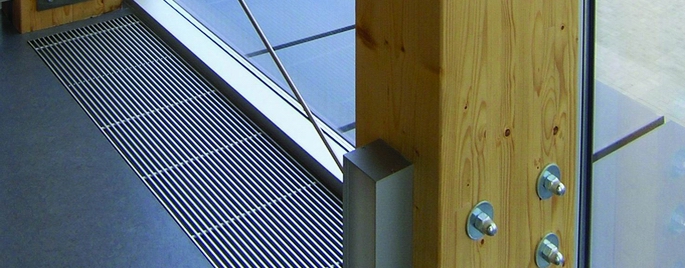

Канальные конвекторы Aquilo FMK предназначены для монтажа в полах обогреваемых помещений. Нагревательным элементом является медно-алюминиевый теплообменник, окрашенный в черный цвет, установленный в стальной ванне, оцинкованной с обеих сторон, с внутренней стороны также окрашенной в черный цвет. Сверху конвектор закрыт поперечной или продольной декоративной решеткой, изготовленной из предлагаемого производителем материала, которая заказывается отдельно. Подключение конвектора к системе отопления выполняется с помощью двух патрубков G ½".
+

технические данные:

Ширина: 180, 260, 290, 340, 420 мм.
Длина: от 1000 до 3500 мм.
Высота: 90, 110, 140 мм.
Материал теплообменника: медные трубки с алюминиевыми ламелями.
Материал ванны: стандарт: оцинкованный с двух сторон листовой металл, изнутри окрашенный
порошковым методом в черный цвет RAL 9005;
дополнительно: нержавеющая сталь.
Материал решетки: дерево (дуб, бук); дюралюминий с цветовой гаммой на выбор: натуральный, золотой, светлая бронза, темная бронза, черный; нержавеющая сталь.
Присоединительные патрубки: 2 x G ½" – внутренняя резьба.
Рабочее давление: 10 бар.
Максимальная температура: 110 °C.
Испытательное давление: 15 бар.

Размер радиаторов

тип 90

тип 110

тип 140

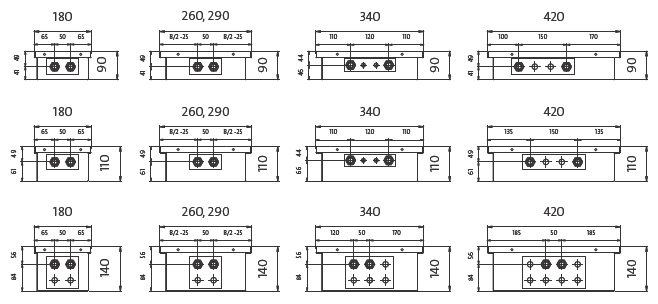

виды сбоку


Примеры видов сверху

Lc - полная длина конвектора
L - длина теплообменника
B - ширина





Тепловая мощность

Тепловая мощность [Q] радиаторов Aquilo FMK при температуре воздуха в отапливаемом помещении ti = 20oC (высота и длина в мм.)

высота(мм) 90 110  140
длина (мм) ширина (мм) 180 260 290 340 420 180 260 290 340 420 180 260 290 340 420
1000 75/65°C 173 226 232 299 376 199 266 296 353 432 219 328 361 457 537
70/55°C 137 178 183 236 297 157 210 233 278 341 173 259 285 360 423
1100 75/65°C 196 256 263 338 426 225 301 335 399 489 248 371 408 517 607
70/55°C 155 202 207 267 336 178 238 264 315 386 195 293 322 407 479
1200 75/65°C 219 285 293 378 476 251 336 374 446 546 277 414 456 577 678
70/55°C 173 225 231 298 375 198 265 295 352 431 218 327 360 455 535
1300 75/65°C 242 315 324 417 525 278 371 413 492 603 305 458 503 637 749
70/55°C 191 248 255 329 414 219 293 326 388 476 241 361 397 502 590
1400 75/65°C 264 345 354 456 575 304 406 452 539 660 334 501 551 697 819
70/55°C 209 272 279 360 453 240 320 356 425 521 264 395 434 550 646
1500 75/65°C 287 374 385 496 624 330 441 491 585 717 363 544 598 757 890
70/55°C 227 295 303 391 492 260 348 387 461 565 286 429 472 597 702
1700 75/65°C 333 434 446 574 723 382 512 569 678 831 421 630 693 877 1031
70/55°C 262 342 351 453 570 301 403 448 535 655 332 497 547 692 813
1900 75/65°C 378 493 507 653 822 435 582 647 771 945 478 717 788 997 1172
70/55°C 298 389 400 515 648 343 459 510 608 745 377 565 622 787 924
2100 75/65°C 424 553 568 732 921 487 652 724 864 1058 536 803 883 1118 1313
70/55°C 334 436 448 577 727 384 514 571 681 835 423 633 697 881 1036
2300 75/65°C 470 612 629 810 1020 539 722 802 957 1172 594 889 978 1238 1455
70/55°C 370 483 496 639 805 425 569 633 754 924 468 701 771 976 1147
2500 75/65°C 515 672 690 889 1120 592 792 880 1049 1286 651 976 1073 1358 1596
70/55°C 406 530 544 701 883 467 624 694 828 1014 514 769 846 1071 1258
2700 75/65°C 561 731 751 968 1219 644 862 958 1142 1400 709 1062 1168 1478 1737
70/55°C 442 576 592 763 961 508 680 756 901 1104 559 837 921 1166 1370
2900 75/65°C 606 790 812 1046 1318 697 932 1036 1235 1514 767 1148 1263 1598 1878
70/55°C 478 623 640 825 1039 549 735 817 974 1194 604 906 996 1260 1481
3100 75/65°C 652 850 873 1125 1417 749 1002 1114 1328 1628 824 1235 1358 1719 2020
70/55°C 514 670 688 887 1117 591 790 878 1047 1283 650 974 1071 1355 1593
3300 75/65°C 698 909 934 1204 1516 801 1072 1192 1421 1741 882 1321 1453 1839 2161
70/55°C 550 717 737 949 1195 632 845 940 1120 1373 695 1042 1146 1450 1704
3500 75/65°C 743 969 995 1282 1615 854 1142 1270 1514 1855 939 1407 1548 1959 2302
70/55°C 586 764 785 1011 1273 673 901 1001 1194 1463 741 1110 1221 1545 1815

регулировка тепловой мощности канального радиатора

Тепловую мощность напольного конвектора можно регулировать со стороны нагревательной воды или со стороны воздуха (только в исполнении с вентиляторами). Регулировка со стороны воды осуществляется при помощи настройки термостатического клапана или термостатической головкой – возможно, с термостатическим приводом.

способ регулировки тепловой мощности напольного конвектора – перечень опционального оборудования

номер по каталогу описание
1.   Регулировка тепловой мощности со стороны воды
1.1 PTH-01 Термостатическая головка с капилляром
1.2 PPT-01 Комнатный термостат
1.3 PTP-01   Термоэлектрический привод

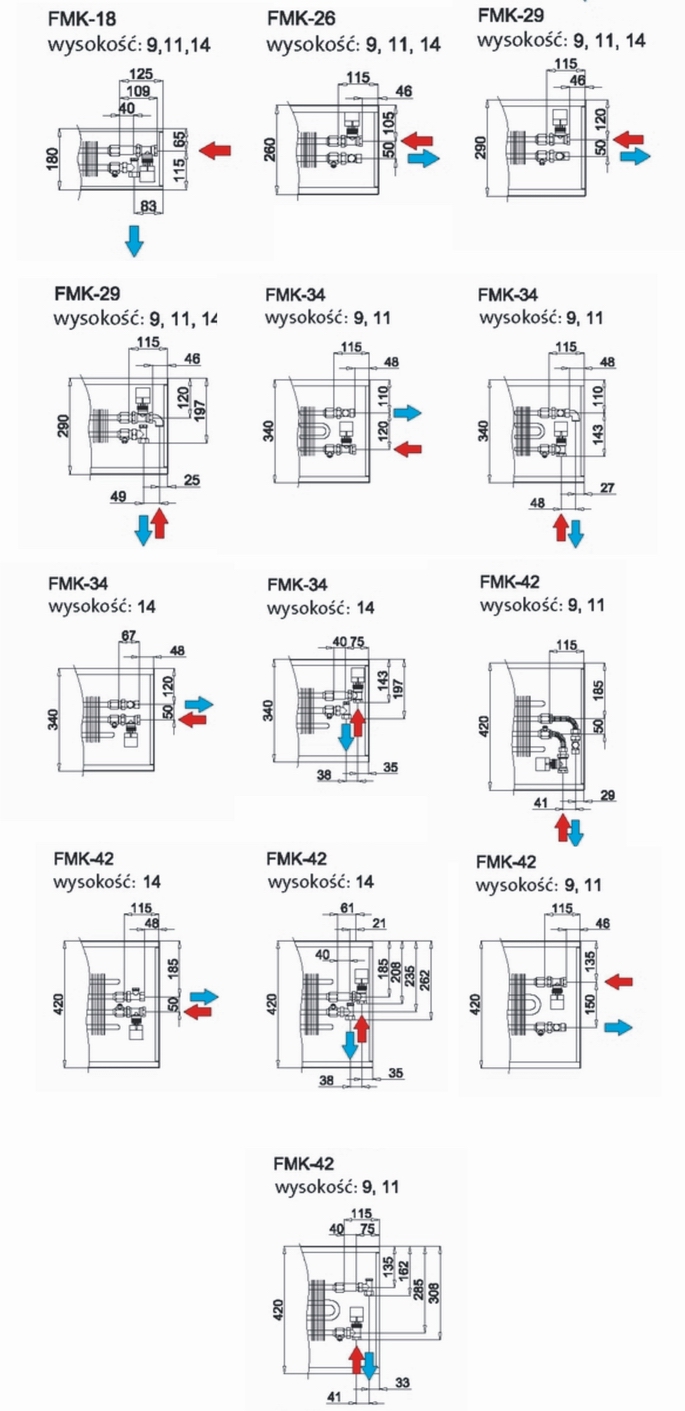

Способы подсоединения



Pекомендуемая установка канальных конвекторов:

Емкость и вес

Aquilo FMK - вес и объем:

ширина - B [мм] 180 260 290 340 420
высота [мм] 90 110 140 90 110 140 90 110 140 90 110 140 90 110 140
вес [кг/м] 5,9 6,1 7,8 6,4 6,7 8,4 6,9 7,1 8,8 8,0 8,3 10,8 9,9 10,2 14,1
объем [л/м] 0,3 0,3 0,7 0,3 0,3 0,7 0,3 0,3 0,7 0,4 0,4 1,0 0,7 0,7 1,4

Способ заказа

Способ заказа - радиаторы Aquilo FMK:

Kody zamawiania kratek:

Zalecane wykonanie kratki dla wersji basenowej ze stali nierdzewnej.
W obiektach gdzie mogą występować duże obciążenia mechaniczne kratek (salony samochodowe, sale gimnastyczne) zaleca się stosowanie kratek z duraluminium lub stali nierdzewnej.

Kratki do grzejników Aquilo wykonane z buku lub dębu surowego mają wilgotność ok. 10%. Aby umożliwić klientowi nadanie odpowiedniej barwy według indywidualnych potrzeb, nie są fabrycznie zabezpieczone żadnym lakierem.
Jednakże w czasie składowania lub po zamontowaniu ze względu na możliwość wchłaniania wilgoci z otoczenia kratki z drewna surowego mogą ulegać wydłużeniu nawet o 2-3 mm na każdy metr długości kratki. Aby uchronić się przed negatywnymi skutkami tego zjawiska należy chronić kratki przed możliwością zawilgocenia. Malowanie olejem lub lakierem eliminuje niepożądane efekty wydłużania się i skracania kratek drewnianych. W przypadku zawilgocenia, kratki lakierować dopiero po ich wyschnięciu i osiągnięciu z powrotem wymaganej długości, odpowiedniej do wymiarów wanny.

Гидравлические характеристики

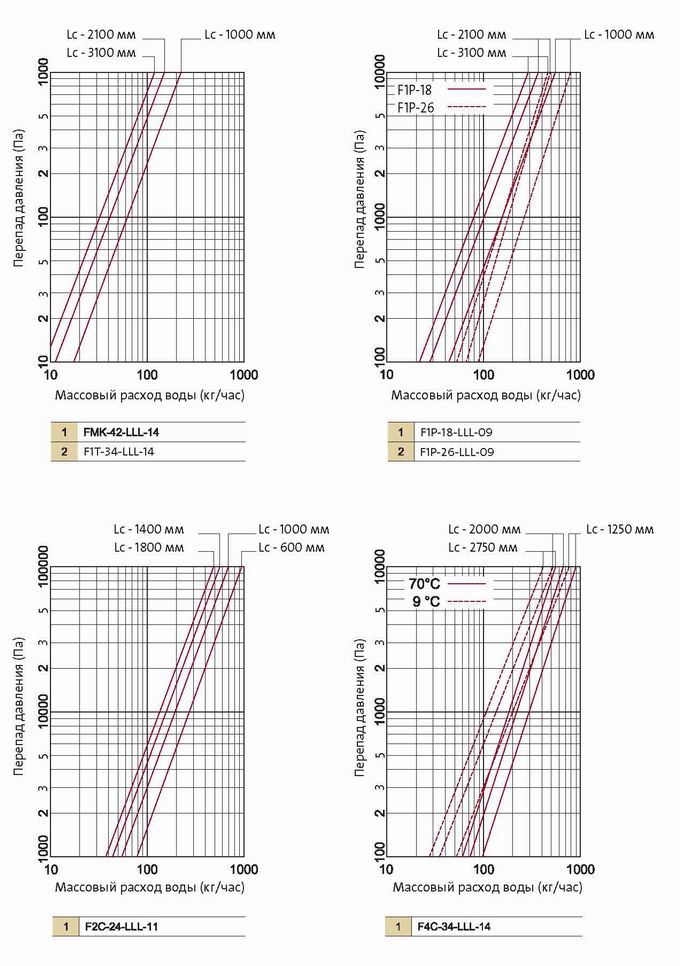

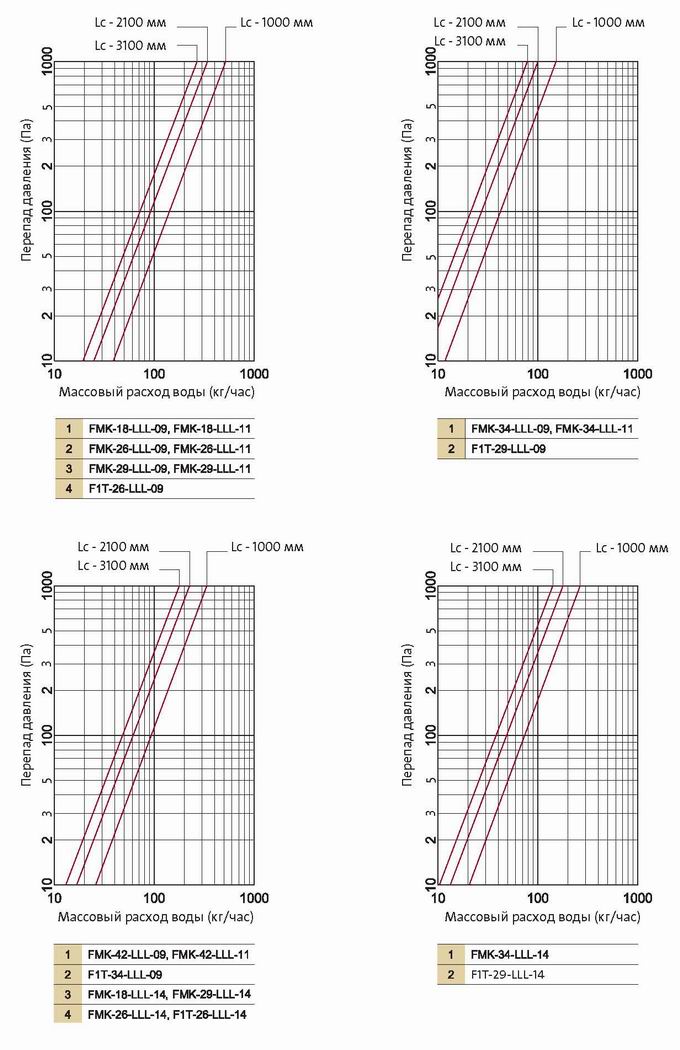

Гидравлические характеристики - Aquilo FMK:


Аксессуары

Аксессуары  - Aquilo FMK:





деревянная, поперечная

  • бук или дуб.
  • необработанный, промасленный или лакированный.
  • Сворачиваемая поперечная защитная решетка с дубовыми или буковыми планками.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 58%.


дюралюминиевая, поперечная

  • Сворачиваемая поперечная защитная решетка с дюралюминиевыми (анодированными)
    планками.
  • Имеющиеся цвета: натуральный, золотой, светлая бронза, темная бронза или черный.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 71%.


дюралюминиевая, продольная (применяется только с конвекторами FMK)

  • Продольная защитная решетка с дюралюминиевыми (анодированными) планками.
  • Имеющиеся цвета: натуральный, золотой, светлая бронза, темная бронза или черный.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 71%.


нержавеющая сталь, поперечная

  • Сворачиваемая поперечная защитная решетка с планками из нержавеющей стали.
  • Сорт стали: 1.4301.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 58%.


нержавеющая сталь, продольная (применяется только с конвекторами FMK)

  • Продольная защитная решетка с планками из нержавеющей стали.
  • Сорт стали: 1.4301.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 58%.

Корректировочный коэффициент

темп. воды на подаче темп. воздуха канальный конвектор Aquilo FMK n=1,4
[°C ] [°C ] 35 40 45 50 55 60 65 70 75 80 85   темп.обратной воды [°C ]
90 15 0,78 0,88 0,98 1,08 1,17 1,26 1,35 1,43 1,52 1,61 1,69   0,52 0,46 15
20 0,63 0,73 0,83 0,93 1,02 1,11 1,19 1,28 1,36 1,45 1,53 0,42 0,36 20 45
24 0,51 0,62 0,72 0,81 0,90 0,99 1,08 1,16 1,24 1,32 1,40 0,33 0,28 24
85 15 0,73 0,83 0,93 1,02 1,11 1,19 1,28 1,36 1,45 1,53   0,62 0,57 0,51 15
20 0,59 0,69 0,78 0,87 0,96 1,05 1,13 1,21 1,29 1,37 0,52 0,46 0,40 20 50
24 0,47 0,58 0,67 0,76 0,85 0,93 1,01 1,09 1,17 1,25 0,44 0,38 0,32 24
80 15 0,69 0,78 0,87 0,96 1,05 1,13 1,21 1,29 1,37   0,73 0,67 0,61 0,56 15
20 0,55 0,64 0,73 0,82 0,90 0,99 1,07 1,14 1,22 0,62 0,57 0,51 0,44 20 55
24 0,44 0,54 0,63 0,71 0,79 0,87 0,95 1,03 1,10 0,54 0,48 0,42 0,35 24
75 15 0,64 0,73 0,82 0,90 0,99 1,07 1,14 1,22   0,84 0,78 0,72 0,66 0,59 15
20 0,51 0,60 0,69 0,77 0,85 0,92 1,00 1,07 0,73 0,67 0,61 0,55 0,48 20 60
24 0,40 0,50 0,58 0,66 0,74 0,82 0,89 0,96 0,64 0,59 0,53 0,46 0,39 24
70 15 0,60 0,69 0,77 0,85 0,92 1,00 1,07   0,95 0,89 0,83 0,77 0,70 0,63 15
20 0,47 0,56 0,64 0,71 0,79 0,86 0,93 0,84 0,78 0,72 0,66 0,59 0,52 20 65
24 0,37 0,46 0,54 0,61 0,68 0,76 0,83 0,75 0,69 0,63 0,57 0,50 0,42 24
65 15 0,56 0,64 0,71 0,79 0,86 0,93   1,06 1,00 0,94 0,88 0,81 0,74 0,67 15
20 0,43 0,51 0,59 0,66 0,73 0,80 0,95 0,89 0,83 0,77 0,70 0,63 0,55 20 70
24 0,33 0,41 0,49 0,56 0,63 0,70 0,86 0,80 0,74 0,68 0,61 0,54 0,46 24
60 15 0,51 0,59 0,66 0,73 0,80   1,17 1,11 1,05 0,99 0,92 0,86 0,78 0,71 15
20 0,39 0,47 0,54 0,60 0,67 1,06 1,00 0,94 0,88 0,81 0,74 0,67 0,59 20 75
24 0,30 0,37 0,44 0,51 0,57 0,97 0,91 0,85 0,79 0,72 0,65 0,58 0,49 24
55 15 0,47 0,54 0,60 0,67   1,28 1,22 1,16 1,10 1,04 0,97 0,90 0,83 0,76 15
20 0,35 0,42 0,49 0,55 1,17 1,11 1,05 0,99 0,92 0,86 0,78 0,71 0,62 20 80
24 0,27 0,33 0,40 0,46 1,08 1,02 0,96 0,90 0,83 0,77 0,69 0,61 0,52 24
50 15 0,42 0,49 0,55   1,40 1,34 1,28 1,21 1,15 1,08 1,01 0,94 0,87 0,79 15
20 0,31 0,37 0,43 1,28 1,22 1,16 1,10 1,04 0,97 0,90 0,83 0,75 0,66 20 85
24 0,23 0,29 0,35 1,19 1,13 1,07 1,01 0,95 0,88 0,81 0,73 0,66 0,56 24
45 15 0,37 0,43   1,51 1,45 1,39 1,33 1,26 1,19 1,13 1,06 0,98 0,91 0,82 15
20 0,27 0,33 1,40 1,34 1,28 1,21 1,15 1,08 1,01 0,94 0,87 0,78 0,69 20 90
24 0,19 0,25 1,30 1,25 1,19 1,12 1,06 0,99 0,92 0,85 0,77 0,68 0,59 24
темп. обратной воды [°C ] 85 80 75 70 65 60 55 50 45 40 35 [°C ] [°C ]
канальный конвектор Aquilo F1T, F1P, F2C, F4C с вентилятором n=1,1 темп. воздуха темп. воды на подаче

Пример: Конвектор: FMK-26-100-11, тепловая мощность 75/65/20 C: QN = 266 Вт,
Температура воды на входе: 55 C, Температура возвратной воды: 45 C, Температура воздуха: 20 C,
Поправочный коэффициент K1 = 0,49
Расчетная тепловая мощность: Q = QN x K1 = 266 Вт x 0,49 = 130 Вт

Термостатическая головка Purmo MTW 30
