Kанальные конвекторы

Aquilo F4C

Kанальные конвекторы - Aquilo F4C

Канальные конвекторы Aquilo F4C предназначены для монтажа в полах помещений и могут использоваться как для их обогрева, так и для охлаждения. Нагревательным или охлаждающим элементом является медно-алюминиевый теплообменник, окрашенный в черный цвет, установленный в ванной из нержавеющей стали, также окрашенной в черный цвет. Конвекторы Aquilo F4C оснащены бесшумными центробежными вентиляторами, которые установлены в ванной рядом с теплообменником, количество этих вентиляторов зависит от длины теплообменника. Благодаря им обеспечивается принудительная циркуляция воздуха и, как следствие, большая производительность при нагреве или охлаждении. Вентиляторы приводятся в движение двигателями, рассчитанными на напряжение 12 В. Сверху конвектор закрыт поперечной декоративной решеткой, изготовленной из предлагаемого производителем материала, которая заказывается отдельно. Подключение конвектора к четырехтрубной системе отопления или охлаждения выполняется с помощью четырех патрубков с внутренней резьбой G ½ ". Обязательное электрическое оснащение, которое заказывается отдельно, состоит из соответственно подобранного трансформатора (на штукатурку либо под штукатурку), а также настенного регулятора, управляющего оборотами вентилятора.
+

технические данные:

Ширина: 340 мм.
Длина: 1250, 2000, 2750 мм.
Высота: 140 мм.
Материал теплообменника: медные трубки с алюминиевыми ламелями.
Материал ванны: стандарт: нержавеющая сталь, окрашенная порошковым методом в черный цвет RAL 9005.
Материал решетки: дерево (дуб, бук); дюралюминий с цветовой гаммой на выбор: натуральный, золотой, светлая бронза, темная бронза, черный; нержавеющая сталь.
Присоединительные патрубки: 2 x G ½" – внутренняя резьба.
Рабочее давление: 10 бар.
Максимальная температура: 110 °C.
Испытательное давление: 15 бар.

Размер радиаторов

Вид сверху

Вид сбоку

Lc - полная длина конвектора
L - длина теплообменника
B - ширина

Тепловая мощность

Lc полная длина [мм] параметры tп / tо / tв [°C] ширина 340 мм, высота 140мм
охлаждающая мощность [Вт] тепловая мощность [Вт] количество дви- гателей тип трансформа- тора электрическая мощность[Вт]
1250 105/75/20   2221 1 PAT-02 11
  90/70/20   1916
  75/65/20   1606
  6/12/26 442
2000 105/75/20   4454 2 22
  90/70/20   3842
  75/65/20   3221
  6/12/26 887
2750 105/75/20   6689 2 22
  90/70/20   5770
  75/65/20   4837
  6/12/26 1332

Емкость и вес

Bес и объем - Aquilo F4C:

ширина - B [мм] 340
высота [мм] 140
вес [кг/м] 16,3
объем [л/м] 0,4

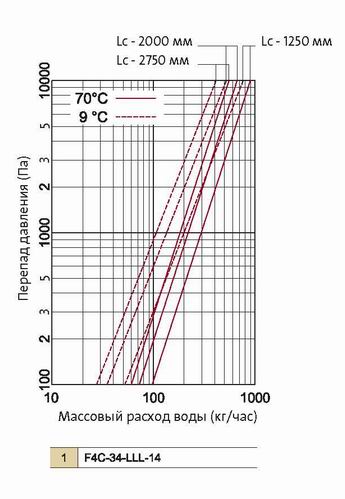

Гидравлические характеристики



Гидравлические характеристики - Aquilo F4C:



Способы подсоединения



Pекомендуемая установка канальных конвекторов:

Способ заказа

Kody zamawiania grzejników kanałowych Aquilo:

Kody zamawiania kratek:

Zalecane wykonanie kratki dla wersji basenowej ze stali nierdzewnej.
W obiektach gdzie mogą występować duże obciążenia mechaniczne kratek (salony samochodowe, sale gimnastyczne) zaleca się stosowanie kratek z duraluminium lub stali nierdzewnej.

Kratki do grzejników Aquilo wykonane z buku lub dębu surowego mają wilgotność ok. 10%. Aby umożliwić klientowi nadanie odpowiedniej barwy według indywidualnych potrzeb, nie są fabrycznie zabezpieczone żadnym lakierem.
Jednakże w czasie składowania lub po zamontowaniu ze względu na możliwość wchłaniania wilgoci z otoczenia kratki z drewna surowego mogą ulegać wydłużeniu nawet o 2-3 mm na każdy metr długości kratki. Aby uchronić się przed negatywnymi skutkami tego zjawiska należy chronić kratki przed możliwością zawilgocenia. Malowanie olejem lub lakierem eliminuje niepożądane efekty wydłużania się i skracania kratek drewnianych. W przypadku zawilgocenia, kratki lakierować dopiero po ich wyschnięciu i osiągnięciu z powrotem wymaganej długości, odpowiedniej do wymiarów wanny.

Аксессуары

ДЕКОРАТИВНЫЕ РЕШЕТКИ



деревянная, поперечная

  • бук или дуб.
  • необработанный, промасленный или лакированный.
  • Сворачиваемая поперечная защитная решетка с дубовыми или буковыми планками.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 58%.


дюралюминиевая, поперечная

  • Сворачиваемая поперечная защитная решетка с дюралюминиевыми (анодированными)
    планками.
  • Имеющиеся цвета: натуральный, золотой, светлая бронза, темная бронза или черный.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 71%.


дюралюминиевая, продольная (применяется только с конвекторами FMK)

  • Продольная защитная решетка с дюралюминиевыми (анодированными) планками.
  • Имеющиеся цвета: натуральный, золотой, светлая бронза, темная бронза или черный.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 71%.


нержавеющая сталь, поперечная

  • Сворачиваемая поперечная защитная решетка с планками из нержавеющей стали.
  • Сорт стали: 1.4301.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 58%.


нержавеющая сталь, продольная (применяется только с конвекторами FMK)

  • Продольная защитная решетка с планками из нержавеющей стали.
  • Сорт стали: 1.4301.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 58%.



Pozostałe akcesoria dla grzejników kanałowych Aquilo:


Корректировочный коэффициент

темп. воды на подаче темп. воздуха канальный конвектор Aquilo FMK n=1,4
[°C ] [°C ] 35 40 45 50 55 60 65 70 75 80 85   темп.обратной воды [°C ]
90 15 0,78 0,88 0,98 1,08 1,17 1,26 1,35 1,43 1,52 1,61 1,69   0,52 0,46 15
20 0,63 0,73 0,83 0,93 1,02 1,11 1,19 1,28 1,36 1,45 1,53 0,42 0,36 20 45
24 0,51 0,62 0,72 0,81 0,90 0,99 1,08 1,16 1,24 1,32 1,40 0,33 0,28 24
85 15 0,73 0,83 0,93 1,02 1,11 1,19 1,28 1,36 1,45 1,53   0,62 0,57 0,51 15
20 0,59 0,69 0,78 0,87 0,96 1,05 1,13 1,21 1,29 1,37 0,52 0,46 0,40 20 50
24 0,47 0,58 0,67 0,76 0,85 0,93 1,01 1,09 1,17 1,25 0,44 0,38 0,32 24
80 15 0,69 0,78 0,87 0,96 1,05 1,13 1,21 1,29 1,37   0,73 0,67 0,61 0,56 15
20 0,55 0,64 0,73 0,82 0,90 0,99 1,07 1,14 1,22 0,62 0,57 0,51 0,44 20 55
24 0,44 0,54 0,63 0,71 0,79 0,87 0,95 1,03 1,10 0,54 0,48 0,42 0,35 24
75 15 0,64 0,73 0,82 0,90 0,99 1,07 1,14 1,22   0,84 0,78 0,72 0,66 0,59 15
20 0,51 0,60 0,69 0,77 0,85 0,92 1,00 1,07 0,73 0,67 0,61 0,55 0,48 20 60
24 0,40 0,50 0,58 0,66 0,74 0,82 0,89 0,96 0,64 0,59 0,53 0,46 0,39 24
70 15 0,60 0,69 0,77 0,85 0,92 1,00 1,07   0,95 0,89 0,83 0,77 0,70 0,63 15
20 0,47 0,56 0,64 0,71 0,79 0,86 0,93 0,84 0,78 0,72 0,66 0,59 0,52 20 65
24 0,37 0,46 0,54 0,61 0,68 0,76 0,83 0,75 0,69 0,63 0,57 0,50 0,42 24
65 15 0,56 0,64 0,71 0,79 0,86 0,93   1,06 1,00 0,94 0,88 0,81 0,74 0,67 15
20 0,43 0,51 0,59 0,66 0,73 0,80 0,95 0,89 0,83 0,77 0,70 0,63 0,55 20 70
24 0,33 0,41 0,49 0,56 0,63 0,70 0,86 0,80 0,74 0,68 0,61 0,54 0,46 24
60 15 0,51 0,59 0,66 0,73 0,80   1,17 1,11 1,05 0,99 0,92 0,86 0,78 0,71 15
20 0,39 0,47 0,54 0,60 0,67 1,06 1,00 0,94 0,88 0,81 0,74 0,67 0,59 20 75
24 0,30 0,37 0,44 0,51 0,57 0,97 0,91 0,85 0,79 0,72 0,65 0,58 0,49 24
55 15 0,47 0,54 0,60 0,67   1,28 1,22 1,16 1,10 1,04 0,97 0,90 0,83 0,76 15
20 0,35 0,42 0,49 0,55 1,17 1,11 1,05 0,99 0,92 0,86 0,78 0,71 0,62 20 80
24 0,27 0,33 0,40 0,46 1,08 1,02 0,96 0,90 0,83 0,77 0,69 0,61 0,52 24
50 15 0,42 0,49 0,55   1,40 1,34 1,28 1,21 1,15 1,08 1,01 0,94 0,87 0,79 15
20 0,31 0,37 0,43 1,28 1,22 1,16 1,10 1,04 0,97 0,90 0,83 0,75 0,66 20 85
24 0,23 0,29 0,35 1,19 1,13 1,07 1,01 0,95 0,88 0,81 0,73 0,66 0,56 24
45 15 0,37 0,43   1,51 1,45 1,39 1,33 1,26 1,19 1,13 1,06 0,98 0,91 0,82 15
20 0,27 0,33 1,40 1,34 1,28 1,21 1,15 1,08 1,01 0,94 0,87 0,78 0,69 20 90
24 0,19 0,25 1,30 1,25 1,19 1,12 1,06 0,99 0,92 0,85 0,77 0,68 0,59 24
темп. обратной воды [°C ] 85 80 75 70 65 60 55 50 45 40 35 [°C ] [°C ]
канальный конвектор Aquilo F1T, F1P, F2C, F4C с вентилятором n=1,1 темп. воздуха темп. воды на подаче

Пример: Конвектор: FMK-26-100-11, тепловая мощность 75/65/20 C: QN = 266 Вт,
Температура воды на входе: 55 C, Температура возвратной воды: 45 C, Температура воздуха: 20 C,
Поправочный коэффициент K1 = 0,49
Расчетная тепловая мощность: Q = QN x K1 = 266 Вт x 0,49 = 130 Вт

Термостатическая головка Purmo MTW 30

Палитра возможных цветов радиаторов

Условия гарантии на радиаторы «Пурмо»

Радиаторы «Пурмо» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Благодаря строгой процедуре каждый радиатор подвергается ряду связанных с проверкой действий, в том числе испытанию под давлением на герметичность. Поэтому качество наших изделий очень высоко.
На радиаторы "Пурмо" предоставляется 10-летняя  гарантия.

Условием предоставления гарантии является:

  • наличие документа, подтверждающего покупку, которым является фактура,
  •  установка радиаторов в соответствии с польскими правилами в герметичной системе центрального отопления:
    • o замкнутого типа с мембранным расширительным баком, то есть предохранённой в соответствии с требованиями норм европейских  (допускается установка радиаторов «Пурмо» в открытых системах, то есть предохранённых в соответствии с требованиями польской нормы PN 91/B 02413, при условии использования в этих системах ингибиторов коррозии – применения ингибиторной защиты системы),
    • o наполненной и пополняемой водой и эксплуатируемой в соответствии с требованиями польской нормы   PN 93/C 04607,
      o оборудованной местной деаэрацией (не допускается применение центральной деаэрации), питаемой от теплоцентра с теплообменным оборудованием или от местной котельной.

Рекомендуется наличие у производителя монтажных работ сертификата, выданного ООО «Реттиг Хитинг», подтверждающего квалификацию в области установки радиаторов «Пурмо».

Гарантия не будет распространяться на радиаторы, установленные в системе центрального отопления:

  • которые будут соединены с высокотемпературной тепловой сетью через гидроэлеватор или через узел насосного смешения,
  •  в крытых бассейнах, автомобильных мойках, прачечных, бойнях, ванных комнатах и других помещениях с повышенной влажностю,
     постоянно соединённые с водопроводной системой,
  •  в которой вода будет удаляться чаще и на более долгий срок, чем это обусловлено необходимыми эксплуатационными требованиями.

Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.

Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.

Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.

Давление

Рабочее давление в системе центрального отопления с радиаторами «Пурмо» не должно превышать 10 бар (для радиаторов «Пурмо План» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «Пурмо План» – 8 бар).

Установка

Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
