Új szelepbetét a beépített szelepes lapradiátorokhoz

Új szelepbetét a beépített szelepes lapradiátorokhoz

17.01.2011

M Ű S Z A K I I N F O R M Á C I Ó a beépített szelepes lapradiátorok szelepbetétjéről

2011. január 10-től a Rettig ICC gyáraiban készülő összes, alsó csatlakozású PURMO lapradiátor minden mérete és típusa, azaz:

• Ventil Compact ( CV )
• Ventil Compact M ( CVM )
• Plan Ventil Compact ( FCV )
• Plan Ventil Compact M ( FCVM )
• Ramo Ventil Compact ( RCV )
• Ramo Ventil Compact M ( RCVM )
• Ventil Hygiene ( HV )
• Plan Ventil Hygiene ( FHV )


szerkezeti átalakításon esett át. Ez alapvetően annyit jelent, hogy módosítottuk a lapradiátorok szelepbetét tömítésének az elhelyezkedését, ezáltal még tovább növelve a csatlakozás tömörségét a korábban alkalmazott megoldáshoz képest. Ez a fejlesztés ugyanakkor szükségessé tette az új Oventrop szelepbetét megalkotását is, amely méretét tekintve hosszabb, mint az eddig használatosak, az új tömítési megoldásunk elvárásainak megfelelően. Ugyanakkor ennek megfelelően megalkottuk a szelepekhez igazodó, a radiátorok típusát és méretét is figyelembe vevő új, gyári beállításokra vonatkozó alapelvünket is, amely a 2-től 6-ig terjedő skálán mozog, ellentétben a korábbi eljárással, amely során a gyári alapbeállítás a 6-os pozíció volt, mérettől és típustól függetlenül. Hogy megkönnyítsük az adott szelepbetét vizuális azonosíthatóságát, a gyári beállításoknak megfelelően a betét szabályozó elemeit a következő színekkel különböztettük meg:



Az új szelepbetétek a korábbiakkal megegyező hidraulikai jellemzőkkel rendelkeznek, továbbá lehetővé teszik az eltérő beállítások alkalmazását, amennyiben az szükséges, akárcsak a korábban alkalmazott szelepek esetében. Mivel az új szelepbetétek az új tömítési eljárást támogatják, továbbá eltérő hosszúsággal rendelkeznek, nem alkalmasak a korábbi radiátorgenerációkkal történő alkalmazásra, és fordítva. Hogy segítsük megkülönböztetni a korábbi radiátor típusokat az új tömítési eljárással készültektől, az alábbi képek a két különböző radiátor típus szelepfoglalatait mutatják.

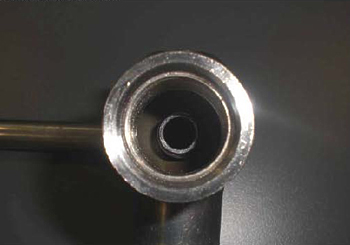

Az új típusú szelepfoglalat (sárgaréz tömítőgyűrű nélkül) – az új szelepbetét csatlakoztatásához igazítva.

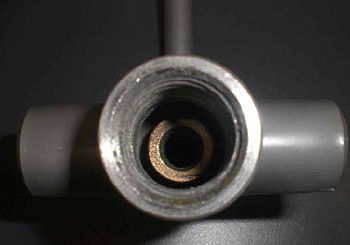

Alább: a régi típusú szelepfoglalat (sárgaréz tömítőgyűrűvel) – a régi típusú szelepbetét csatlakoztatásához igazítva.

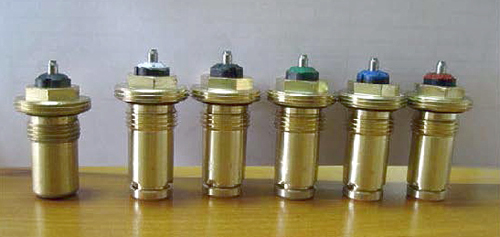

Az alábbi fotó a régi típusú szelepbetét (a baloldalon az első) eltérő megjelenését mutatja az új típusú, különböző színű szabályzókkal rendelkező szelepbetétek mellet (a jobboldalon). Az új szerkezeti megoldás nem befolyásolja a jelen pillanatban, érvényben lévő radiátor árakat.
