Радіатори для ванних кімнат - Java

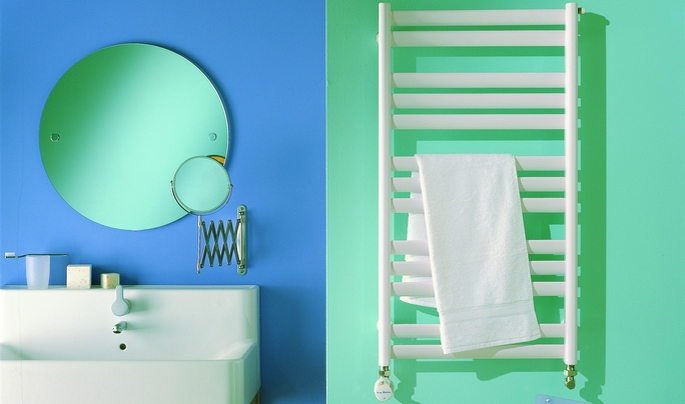

Java характеризується унікальною еліптичною формою горизонтальних колекторів, які нагадують відкриті жалюзі. Конструкція радіатора дозволяє легко його закріпити.

+

Технічні дані

Матеріал: високоякісний сталевий профіль
Максимальний робочий тиск: 8 бар
Максимальна температура: 110°C
Приєднання: два приєднувальні патрубки діаметром 1/2”
Оснащення: кріплення з можливістю регулювання відстані радіатора від стіни
ручний повітряний клапан діаметром 1/8”
Підготовка поверхні: дробеструминна обробка, знежирювання, фосфатування, промивка демінералізованою водою, хромова пасивація
Фарбування: електростатичне напилення
Норми, сертифікати: PN EN 442, ISO 9002, ISO 14001,
Гігієнічний сертифікат PZH HK/B/1689/01/2005
Застосування: водяні системи центрального опалення
Країна виготовлення: Франція
Гарантія: 10 років



Товщина сталі відповідно до EN-442

Аксесуари

прямий вішак

Muna білий (BARP40BL)
хромований (BARP40CH)

округлий вішак

білий (ANOPBL)
хромований (ANOPCH)

вішак для рушників тип V - 2 шт.

білий (PATVPBL)
хромований (PATVPCH)

електрична грілка

300 W ( № за каталогом GRZ300B)
600 W ( № за каталогом GRZ600B)
900 W ( № за каталогом GRZ900B)

Увага: потужність грілки слід підбирати відповідно до потужності радіатора



ЕЛЕКТРИЧНА ГРІЛКА ДЛЯ РАДІАТОРІВ ДО ВАННОЇ КІМНАТИ

Що вирізняє наш виріб?

Функціональність.

Нова грілка привертає увагу своїм естетичним виглядом і функціональною формою. Завдяки простій конструкції рукоятки легко виставити температуру та підтримувати грілку в чистоті. До того ж про роботу грілки сигналізує світлове кільце.

Грілка має семиступеневе регулювання температури в діапазоні від 7 до 70 °C. Можна також виставити температуру від замерзання, позиція якої позначена зірочкою.

Простота монтажу.

При монтажу м'яка еластична прокладка дозволяє відповідно докрутити грілку (в її правильній позиції спереду видно зображення фірмового кота). В комплекті з грілкою постачається також спеціальний ключ для докручування, завдяки чому виключається можливість пошкодження радіатора і грілки, котрі трапляються при докручуванні звичайним ключем.

Сучасні технічні рішення.

Грілка PURMO управляється електрикою. Її потужність автоматично підбирається до заданої температури. Завдяки спеціальній конструкції спіралі в цій моделі грілка гріє на невеликій відстані за різьбою. Завдяки цьому отримуємо більш рівномірну температуру на радіаторі. Це важливо, оскільки грілка монтується до нижнього приєднувального патрубка, тобто там, де колектори є найхолоднішими.

Безпека використання.

Грілка має ряд захистів. Насамперед, захист від перегріву — обмежувач у вигляді термічного запобіжника 98°C, котрий захищає від закипання води у радіаторі та реле теплового захисту, розміщене у капілярі.

Високий ступінь захисту від зовнішніх факторів — IP 56 гарантує безпеку користування. Грілка має також знак безпеки В і сертифікацію СЕ. На грілку надається 18-місячна гарантія.

Технічні дані:

  • Потужність: 300, 600, 900 Вт
  • Напруга: 230 В
  • Приєднання: зовнішня різьба ½”
  • Світлове кільце, що сигналізує про роботу
  • Можливість виставлення температури від замерзання
  • Регулювання температури в діапазоні 7-70 °C
  • Ключ для монтажу в комплекті
  • Електронний регулятор температури
  • Нагрівальна спіраль з конструкцією, яка забезпечує рівномірний розподіл температури на радіаторі
  • Захист від перегріву
  • Високий ступінь захисту корпусу IP 56
  • Сертифікати: CE, Знак безпеки B
  • Гарантія — 18 місяців

Примітки щодо експлуатації:

Грілка повинна бути встановлена в одному з нижніх патрубків радіатора. Радіатор з грілкою встановлюємо на відстані не меншою 60 см від краю ванни, душового піддону і раковини. Для забезпечення нормального функціонування грілки радіатор повинен бути заповнений водою.

Розміри радіаторів

тип JAV 07 05; JAV 09; JAV 13

тип JAV 15 05; JAV 17 06; JAV 19 06

Розміри радіаторів Java [mm]:

вид спереди

вид сбоку

вид сверху



H = высота
L = ширина
Hz = расстояние между кронштейнами по вертикали
Lz = расстояние между кронштейнами по горизонтали
Lp = расстояние между патрубками

Теплова потужність та розміри

№ в каталозі Поту-жність[Вт]
75/65/
20°C
Поту-жність[Вт]
90/70/
20°C
Ширина
L [мм]
Висота
H [мм]
Кріплення Відстань між приєднувальними патрубками Lp [мм] Об’єм води [дм³] Вага [кг]  Кількість
горизонтальних
колекторів
Lz [мм] Hz [мм]
JAV 07 05 358 448 500 700 470 520 470 3,2 6,6 10
JAV 09 04 393 491 400 912 370 750 370 3,7 7,3 13
JAV 09 05 463 579 500 912 470 750 470 4,2 8,7 13
JAV 13 04 568 710 400 1336 370 1170 370 5,4 10,8 19
JAV 13 05 668 835 500 1336 470 1170 470 6,1 12,3 19
JAV 15 05 780 975 500 1548 470 1320 470 7,0 14,3 22
JAV 17 06 1015 1269 600 1760 570 1600 570 8,9 18,9 25
JAV 19 06 1137 1421 600 1972 570 1790 570 10,0 20,9 28

Потужність радіаторів у таблиці наведено за нормою PN EN 442, враховано зменшення потужності для підключення низ-низ.

Кріплення

Унікальна система кріплення

Те, що в інших радіаторах не дає можливості правильно їх закріпити в будь-якому місці ванної кімнати (нерівна поверхня, нетипове оздоблення поверхні), в новій лінії радіаторів для ванної кімнати Purmo вирішено оригінально і функціонально. До кожного радіатора додається комплект кріплень, які дозволяють регулювати відстань між радіатором і стіною до 15 мм. Додатково можна вирівняти радіатор по горизонталі, не зважаючи на нерівності стін.


1. Прикручуємо кріпильну втулку до стіни 2. Встановлюємо кріпильний захват

3. Блокуємо захват у відповідному положенні 4. Накладаємо декоративну втулку




Поправочні коефіцієнти

tz tp Температура повітря в приміщенні, що обігрівається, ti [°C]
°C °C 16 18 20 22 24
90 70 0,73 0,76 0,80 0,83 0,87
80 60 0,91 0,96 1,01 1,07 1,13
75 65 0,90 0,95 1,00 1,05 1,12
75 60 0,97 1,02 1,08 1,14 1,21
75 55 1,04 1,10 1,17 1,24 1,32
70 60 1,03 1,08 1,15 1,22 1,30
70 55 1,11 1,17 1,25 1,33 1,42
70 50 1,20 1,28 1,37 1,47 1,58
65 55 1,18 1,26 1,34 1,43 1,54
65 50 1,29 1,37 1,47 1,59 1,71
60 50 1,39 1,48 1,60 1,73 1,87
60 45 1,53 1,65 1,78 1,94 2,13
55 45 1,66 1,80 1,96 2,15 2,37

Аксесуари

ЕЛЕКТРИЧНА ГРІЛКА ДЛЯ РАДІАТОРІВ ДО ВАННОЇ КІМНАТИ — НОВИНКА!

Що вирізняє наш виріб?

Функціональність.

Нова грілка привертає увагу своїм естетичним виглядом і функціональною формою. Завдяки простій конструкції рукоятки легко виставити температуру та підтримувати грілку в чистоті. До того ж про роботу грілки сигналізує світлове кільце.

Грілка має семиступеневе регулювання температури в діапазоні від 7 до 70 °C. Можна також виставити температуру від замерзання, позиція якої позначена зірочкою.

Простота монтажу.

При монтажу м'яка еластична прокладка дозволяє відповідно докрутити грілку (в її правильній позиції спереду видно зображення фірмового кота). В комплекті з грілкою постачається також спеціальний ключ для докручування, завдяки чому виключається можливість пошкодження радіатора і грілки, котрі трапляються при докручуванні звичайним ключем.

Сучасні технічні рішення.

Грілка PURMO управляється електрикою. Її потужність автоматично підбирається до заданої температури. Завдяки спеціальній конструкції спіралі в цій моделі грілка гріє на невеликій відстані за різьбою. Завдяки цьому отримуємо більш рівномірну температуру на радіаторі. Це важливо, оскільки грілка монтується до нижнього приєднувального патрубка, тобто там, де колектори є найхолоднішими.

Безпека використання.

Грілка має ряд захистів. Насамперед, захист від перегріву — обмежувач у вигляді термічного запобіжника 98°C, котрий захищає від закипання води у радіаторі та реле теплового захисту, розміщене у капілярі.

Високий ступінь захисту від зовнішніх факторів — IP 56 гарантує безпеку користування. Грілка має також знак безпеки В і сертифікацію СЕ. На грілку надається 18-місячна гарантія.

Технічні дані:

  • Потужність: 300, 600, 900 Вт
  • Напруга: 230 В
  • Приєднання: зовнішня різьба ½”
  • Світлове кільце, що сигналізує про роботу
  • Можливість виставлення температури від замерзання
  • Регулювання температури в діапазоні 7-70 °C
  • Ключ для монтажу в комплекті
  • Електронний регулятор температури
  • Нагрівальна спіраль з конструкцією, яка забезпечує рівномірний розподіл температури на радіаторі
  • Захист від перегріву
  • Високий ступінь захисту корпусу IP 56
  • Сертифікати: CE, Знак безпеки B
  • Гарантія — 18 місяців

Примітки щодо експлуатації:

Грілка повинна бути встановлена в одному з нижніх патрубків радіатора. Радіатор з грілкою встановлюємо на відстані не меншою 60 см від краю ванни, душового піддону і раковини. Для забезпечення нормального функціонування грілки радіатор повинен бути заповнений водою.
