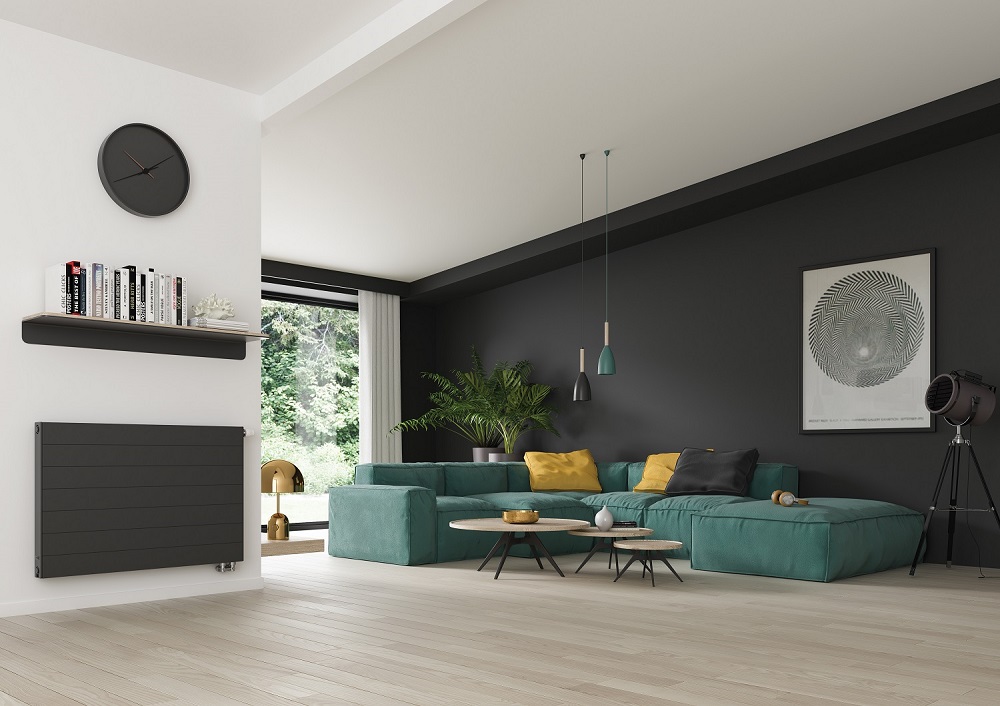

Панельні радіатори - PURMO Ramo Ventil Compact

Модель доступна у понад 200 кольорах палітри  RAL.

Товщина сталі відповідно до EN-442

• Розміри радіаторів
• Теплова потужність та розміри
• Ємність та вага
• Гідравлічні параметри
• Спосіб під’єднання
• Кріплення
• Поправочні коефіцієнти

Розміри радіаторів (у міліметрах), де:

висота: 200
довжина: 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000



вигляд збоку:



Теплова потужність [W] радіаторів при температурі повітря в приміщенні, яке обігрівається, ti = 20°C  (висота і довжина подані в мм).

висота		200
довжина	тип	FCV
	темп. води	21s	22	33	44
показник №		1.3060	1.3480	1.3360	1.3570
600	75/65°C	341	467	654	829
	70/55°C	272	374	521	658
700	75/65°C	398	545	763	967
	70/55°C	317	437	608	767
800	75/65°C	454	622	872	1105
	70/55°C	362	499	695	877
900	75/65°C	511	700	981	1243
	70/55°C	407	561	782	986
1000	75/65°C	568	778	1090	1381
	70/55°C	453	624	869	1096
1100	75/65°C	625	856	1199	1519
	70/55°C	498	686	956	1205
1200	75/65°C	682	934	1308	1657
	70/55°C	544	749	1043	1315
1400	75/65°C	795	1089	1526	1933
	70/55°C	634	873	1217	1534
1600	75/65°C	909	1245	1744	2210
	70/55°C	725	998	1390	1753
1800	75/65°C	1022	1400	1962	2486
	70/55°C	815	1122	1564	1972
2000	75/65°C	1136	1556	2180	2762
	70/55°C	906	1247	1738	2191
2300	75/65°C	1306	1789	2507	3176
	70/55°C	1041	1434	1999	2520
2600	75/65°C	1477	2023	2834	3591
	70/55°C	1178	1622	2260	2849
3000	75/65°C	1704	2334	3270	4143
	70/55°C	1359	1871	2607	3287





висота:	200
	21s	22	33	44
вага:	12,6	15,5	22,2	28,8
ємність:	2,5	2,5	3,8	5,0

Вагу подано в кілограмах на 1 метр довжини радіатора.
Водяну ємність подано в дм³ на 1 метр довжини радіатора.

Радіатори типу Purmo Ramo Ventil Compact оснащені вбудованим термостатичним клапаном, тому їх гідравлічна характеристика також визначається для комплекту радіатора з клапаном. Цю характеристику наведено на прикріпленій номограмі.

Приклад вибору початкового налаштування:

Дані:

теплове навантаження
Qc = 1160 Вт.
перепад температур
Δt = 20 K (80/60°C)
зменшення тиску
Δp = 6 кПа = 600 дПа
перерахункова стала - C = 1,163

Розрахунки:

масова витрата

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 кг/год.

Для потоку q = 50 кг/год. та зменшення тиску 600 дPa зчитуємо з номограми величину початкового налаштування 3.





приєднання знизу

Застосовується для радіаторів з нижнім приєднанням. Вісь штуцера подачі завжди розташована за 80 мм від бокової поверхні радіатора, а вісь зворотногоза 30 мм від краю. За оберненого приєднання теплова потужність радіатора спадає на понад 30%.

центральне приєднання

бокове посереднє приєднання              діагональне посереднє приєднання

Радіатори з нижнім приєднанням можна приєднувати одночасно до бокових і нижніх штуцерів. Можливі посередні варіанти: бокове і діагональне показані на рисунках.





Kомплект рейкових тримачів Monclac для радіаторів типу:: RCV21s, RCV22, RCV33

Стояк для панельних радіаторів з конвекційним елементом: RCV21s, RCV22, RCV33, RCV44

Поправкові коефіцієнти для вибору теплової потужності радіаторів PURMO для параметрів, відмінних від 75/65/20°C

t z	t p	Температура повітря в приміщенні, що обігрівається, t i [°C]
°C	°C	5	8	12	16	18	20	22	24
95	90	0,48	0,50	0,54	0,57	0,59	0,61	0,64	0,66
	85	0,50	0,52	0,56	0,60	0,62	0,64	0,67	0,70
	80	0,52	0,55	0,59	0,63	0,65	0,68	0,70	0,73
	75	0,54	0,57	0,61	0,66	0,69	0,72	0,75	0,78
	70	0,57	0,60	0,65	0,70	0,73	0,76	0,79	0,83
90	85	0,52	0,55	0,58	0,63	0,65	0,67	0,70	0,73
	80	0,54	0,57	0,61	0,66	0,68	0,71	0,74	0,77
	75	0,57	0,60	0,64	0,69	0,72	0,75	0,78	0,82
	70	0,59	0,63	0,67	0,73	0,76	0,80	0,83	0,87
	65	0,62	0,66	0,71	0,77	0,81	0,85	0,89	0,93
85	80	0,56	0,59	0,64	0,69	0,72	0,75	0,78	0,81
	75	0,59	0,62	0,67	0,72	0,75	0,79	0,82	0,86
	70	0,62	0,65	0,70	0,77	0,80	0,84	0,88	0,92
	65	0,65	0,69	0,75	0,81	0,85	0,89	0,94	0,99
	60	0,68	0,73	0,79	0,87	0,91	0,96	1,01	1,07
80	75	0,61	0,65	0,70	0,76	0,79	0,83	0,87	0,91
	70	0,64	0,68	0,74	0,81	0,84	0,88	0,93	0,97
	65	0,68	0,72	0,78	0,86	0,90	0,94	0,99	1,05
	60	0,72	0,76	0,83	0,91	0,96	1,01	1,07	1,13
	55	0,76	0,81	0,89	0,98	1,04	1,10	1,16	1,24
75	70	0,67	0,72	0,78	0,85	0,89	0,94	0,98	1,04
	65	0,71	0,75	0,82	0,90	0,95	1,00	1,05	1,12
	60	0,75	0,80	0,88	0,97	1,02	1,08	1,14	1,21
	55	0,80	0,85	0,94	1,04	1,10	1,17	1,24	1,32
	50	0,85	0,91	1,01	1,13	1,20	1,28	1,37	1,47
70	65	0,75	0,79	0,87	0,96	1,01	1,07	1,13	1,19
	60	0,79	0,84	0,93	1,03	1,08	1,15	1,22	1,30
	55	0,84	0,90	0,99	1,11	1,17	1,25	1,33	1,42
	50	0,89	0,96	1,07	1,20	1,28	1,37	1,47	1,58
65	60	0,83	0,89	0,98	1,10	1,16	1,23	1,31	1,40
	55	0,88	0,95	1,05	1,18	1,26	1,34	1,43	1,54
	50	0,94	1,02	1,14	1,29	1,37	1,47	1,59	1,71
60	55	0,94	1,01	1,13	1,27	1,36	1,45	1,56	1,68
	50	1,00	1,08	1,22	1,39	1,48	1,60	1,73	1,87
	45	1,08	1,17	1,33	1,53	1,65	1,78	1,94	2,13
55	50	1,07	1,16	1,31	1,50	1,62	1,75	1,90	2,07
	45	1,15	1,26	1,43	1,66	1,80	1,96	2,15	2,37
	40	1,25	1,37	1,59	1,86	2,03	2,24	2,48	2,78
50	45	1,23	1,36	1,56	1,82	1,98	2,17	2,40	2,67
	40	1,34	1,48	1,73	2,05	2,25	2,50	2,79	3,15
	35	1,47	1,65	1,94	2,36	2,63	2,96	3,38	3,92
45	40	1,45	1,62	1,90	2,28	2,53	2,83	3,19	3,66
	35	1,60	1,80	2,15	2,64	2,96	3,37	3,89	4,58
40	35	1,75	1,98	2,40	3,00	3,41	3,93	4,62	5,54
	30	1,96	2,25	2,79	3,61	4,21	5,01	6,14	7,87

Таблиця складена для коефіцієнта n = 1,3

Технический каталог радиаторы панельные 2011

Pobierz

Zobacz w przeglądarce

Гарантійні умови на панельні радіатори PURMO

1. Панельні радіатори PURMO впроваджені на ринок на підставі декларації про відповідність PN-EN 442 відповідно до «Закону про будівельні вироби» та Розпорядження Міністра інфраструктури щодо способів декларування відповідності будівельної продукції та способу їх маркування знаком CE.

2. Панельні радіатори PURMO призначені для монтування у водяних системах центрального опалення і повинні використовуватися відповідно до Розпорядження Міністра інфраструктури про технічні умови, яким повинні відповідати будинки та їх розміщення, а також відповідно до належних польських норм.

3. RETTIG HEATING Sp. z o.o., юридична адреса: вул. Пшемислова, м. Рибнік, (далі іменується «Гарант»), надає на території Республіки Польща 10-літню (з дня придбання) гарантію на панельні радіатори PURMO, але, однак, не більше ніж на 11 років з дати виготовлення, зазначеній на радіаторі.

Нова 10-літня гарантія стосується виробів, придбаних після 6 березня 2007 р.

4. Гарантією покриваються радіатори, підключені до водяних систем центрального опалення, виготовлених із чорних сталевих, мідних або синтетичних труб з антидифузійним шаром,  встановлені у житлових, офісних приміщеннях, приміщеннях сфери обслуговування та інших, в яких немає шкідливого корозійного впливу речовин, що містяться у повітрі і, зокрема, відсутня постійна або тимчасова волога на поверхні радіаторів. Протягом терміну дії гарантії радіатори та їх елементи, в яких виявлено дефекти, що виникли з вини виробника, і про які повідомлено не пізніше ніж через 1 місяць з дня їх виявлення, будуть замінені на нові справні.

5. Підставою для отримання гарантії є:

• наявність документу купівлі, яким є рахунок-фактура;
• встановлення радіаторів згідно з польськими нормами щодо системи центрального опалення замкненого типу з мембранними розширювальними посудинами, оснащеної пристроєм місцевого випуску повітря (система центральної мережі випуску повітря не допускається), що живиться від теплообмінного термічного вузла або місцевої котельні.

Система повинна бути наповнена та доповнювана водою відповідної якості, найважливіші показники якості якої не повинні перевищувати величин, поданих нижче:

• сумарний вміст іонів хлору i сірки не повинен перевищувати 150 мг/л (для систем з мідних труб — 50 мг/л);
• вміст кисню не повинен перевищувати 0,1 мг/л;
• водневий показник pH повинен перебувати в межах 8.0 ÷ 9.5;
• загальна твердість не повинна бути більшою ніж 4.0 мг-екв/л.;
• допускається монтаж панельних радіаторів PURMO в невеликих системах  потужністю до 25 кВт відкритої системи за умови використання в цих системах інгібіторів корозії, допущених для використання.

6. Гарантією не покриваються радіатори:

• встановлені  в системі центрального опалення, яка буде з’єднана з високотемпературною тепломережею через гідроелеватор або вузол насосного перемішування;
• встановлені в басейних залах, авто-мийках, пральнях, м’ясокомбінатах, громадських туалетах, ванних кімнатах та інших приміщеннях, де наявний шкідливий вплив корозійних речовин, що містяться в повітрі, а також постійна або тимчасова волога на поверхні радіатора — це не стосується гігієнічних радіаторів з додатковим антикорозійним захистом, гарантія на котрі складає 6 років, однак не більше 7-ти років з дати виготовлення;
• встановлені в системі центрального опалення з постійним підключенням до водопостачання без використання у місці з’єднання кріплень, що запобігають зворотному руху, так званих клапанів зворотної течії;
• встановлені в системі центрального опалення, в якій вода спускатиметься частіше та на довший термін, ніж це передбачено необхідними експлуатаційними вимогами;
• встановлені в парових системах ;
• встановлені в системах поряд з радіаторами інших типів (чавунні, алюмінієві, мідні, мідно-алюмінієві), кількість яких перевищує 50% від усіх радіаторів в системі;

7. Гарантія не охоплює пошкоджень, спричинених невідповідним використанням, зберіганням, транспортуванням та використанням виробу, що не відповідає призначенню. Це, зокрема, стосується радіаторів:

• які перед встановленням зберігалися на відкритому повітрі;
• з механічними пошкодженнями;
• забруднених зсередини твердими речовинами або шкідливими рідинами;
• здеформованих внаслідок занадто високого випробного тиску або статичного тиску в системі;
• здеформованих внаслідок замерзання системи;

8. Виріб підлягає гарантії за умови, що покупець або треті особи не здійснювали його ремонту або не вносили у нього змін без згоди Гаранта;

9. У випадку виникнення дефектів під час гарантійного терміну розпочинається процедура рекламації шляхом повідомлення Продавцеві про пошкодження на спеціальному рекламаційному формулярі з детальним описом виявлених дефектів та поданням всіх необхідних даних, що містяться у формулярі. Разом з формуляром подається рахунок-фактура на купівлю. Продавець приймає рекламацію та пересилає її рекомендованим листом до Гаранта протягом 24 годин від часу отримання. Гарант зобов’язаний дати відповідь на рекламацію протягом 14 днів з дня її отримання.

10. З метою розгляду рекламації Гарант здійснить огляд виробу, на який подано рекламацію, і огляд цей може відбутися в місці, де встановлено радіатор, або іншому місці, вказаному Гарантом. У випадку визнання рекламації Гарант зобов’язаний потягом 14 днів з дати її визнання безкоштовно відремонтувати або замінити ті деталі виробу, які визнано дефектними через неправильне виготовлення або дефекти матеріалів, або замінити весь радіатор на новий справний. У випадку дефектів, які не впливають на функціонування радіатора, Гарант може запропонувати знизити ціну.

11. Гарант залишає за собою право на вибір способу врегулювання рекламації.

12. Гарантійний строк підлягає продовженню на час здійснення ремонту, починаючи від дати доставки продукту до Гаранта і закінчуючи його полагодження, а у випадку заміни радіатора на новий гарантійний строк поновлюється.

13. Гарант залишає за собою право на здійснення змін у своїй продукції без попереднього повідомлення, за умови, що це не будуть суттєві технічні деталі, які вплинуть на вибір радіатора.

14. Радіатори слід встановлювати, не знімаючи індивідуальної фабричної упаковки. Ця упаковка повинна залишитися на радіаторі навіть тоді, коли буде ввімкнено систему центрального опалення для обігріву будинку під час заключних робіт або для осушення будинку. Користувачеві приміщення рекомендується зняти упаковку після закінчення всіх ремонтних робіт.

15. Забороняється випускати воду зі всієї системи або її частини і залишати в такому стані. Це також стосується нових систем, що перевіряються на герметичність. У випадку потреби спорожнити систему, наприклад, для ремонту або технічного обслуговування, воду слід випустити тільки з тієї частини системи, для якої це необхідно. Після здійснення робіт спорожнену систему слід негайно заповнити водою. Кількість води, що використовується для наповнення та доповнення системи центрального опалення, треба контролювати, наприклад, за допомогою водоміра.

16. Робочий тиск в системі центрального опалення з панельними радіаторами PURMO не повинен перевищувати 10 бар (6 бар для радіаторів PURMO Planora), а максимальна робоча температура — 110 °C.
У високих та висотних будинках слід застосовувати поділ системи на зони. Перевірку герметичності системи потрібно здійснювати при випробному тиску, що дорівнює робочому тиску на даній системі плюс 2 бари, але не нижчому ніж 4 бари.
Максимально допустимий тиск під час перевірки герметичності системи складає 12 бар (8 бар для радіаторів PURMO Planora).

17. Ці гарантійні умови на проданий товар не виключають, не обмежують і не призупиняють прав покупця, які виникають внаслідок невідповідності товару договорові відповідно до Закону «Про детальні умови продажу споживчих товарів» від 27.07.2002 та «Про зміну Цивільного кодексу» (Дз. У., 2002 р., № 141, поз. 1176).
