Канальні конвектори - Aquilo F4C/ F4V

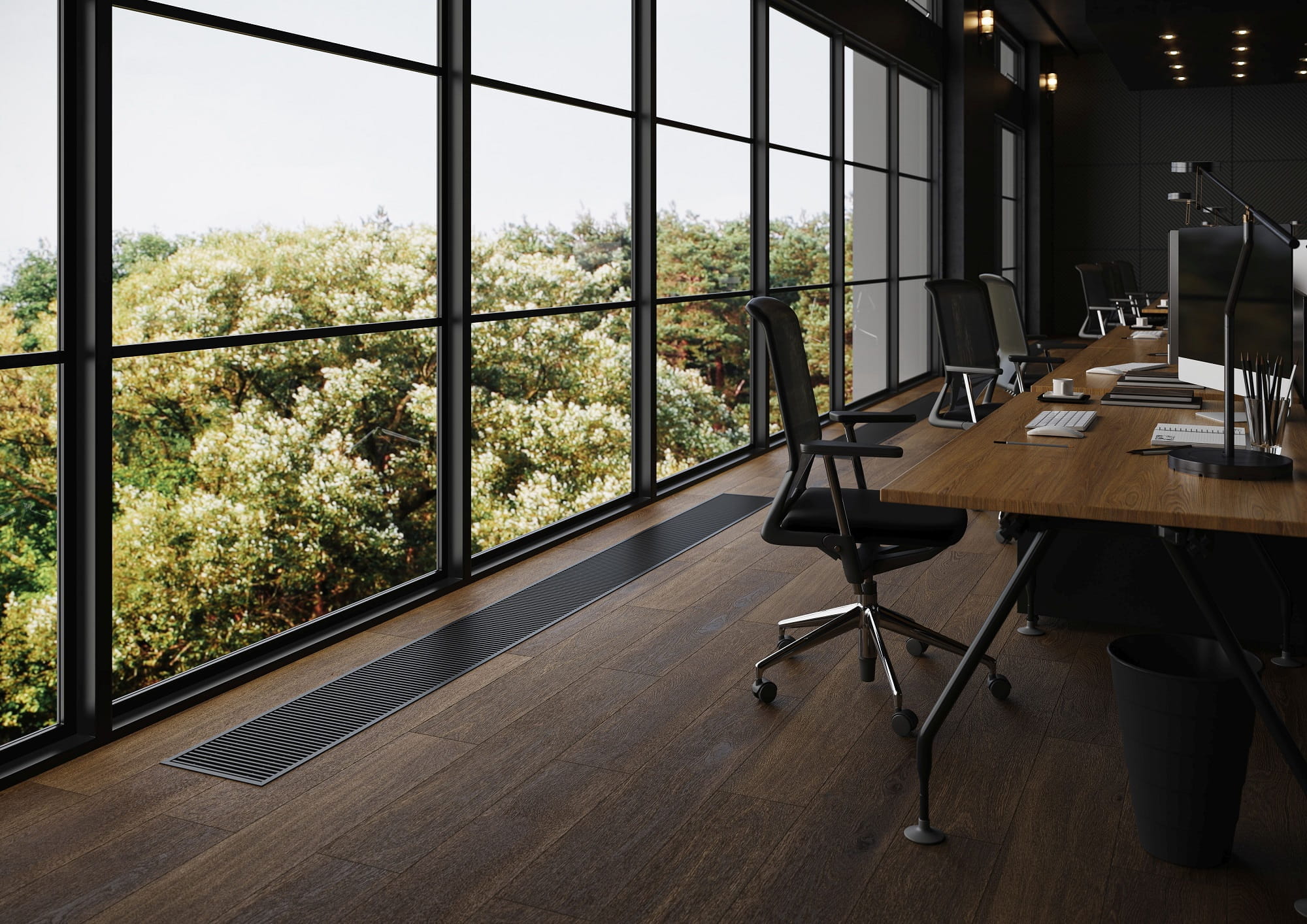

Aquilo F4C/ F4V - канальні конвектори, додатково оснащені вентиляторами і двоконтурними теплообмінниками. Монтуються в підлогу. Використовуються, коли неможливо встановити традиційні радіатори на стінах. Рекомендуються для установки в приміщеннях з великими вікнами. Призначені для обігріву та охолодження. Aquilo F4C/ F4V доступні висотою 170 мм, шириною 340 мм і довжиною від 850 до 2700 мм. Вони також оснащені безшумними відцентровими вентиляторами, встановленими у ванні, що забезпечує примусову циркуляцію повітря і більш високу ефективність роботи конвектора. Вентилятори приводяться в дію двигунами 24В для Aquilo F4C або 230B для Aquilo F4V. Зверху радіатор закритий поперечною або поздовжньою маскувальною решіткою, яка замовляється окремо. Для даних моделей використовуються тільки дюралюмінієві решітки в кольорах: натуральний, світла бронза, темна бронза та чорний. Гарантійний термін для конвекторів становить 10 років, а для електричних компонентів та елементів керування – 2 роки.

+



Ширина: 340 мм
Довжина: від 850 до 2700 мм
Висота: 170 мм
Матеріал теплообмінника: мідні трубки з алюмінієвими ламелями
Матеріал ванни: стандарт: нержавіюча сталь натурального кольору
додатково: спеціальна версія для басейнів
Матеріал решітки: дюралюміній в кольорах на вибір: натуральний, світла бронза, темна бронза, чорний
Під’єднувальні патрубки: 2 x G ½" внутрішня різьба
Робочий тиск: 10 бар
Максимальна температура: 110°C
Випробувальний тиск: 15 бар

Розміри радіаторів

Вид сверху

Вид сбоку

Lc - полная длина конвектора
L - длина теплообменника
B - ширина

Тепловая мощность

Lc полная длина [мм] параметры tп / tо / tв [°C] ширина 340 мм, высота 140мм
охлаждающая мощность [Вт] тепловая мощность [Вт] количество дви- гателей тип трансформа- тора электрическая мощность[Вт]
1250 105/75/20   2221 1 PAT-02 11
  90/70/20   1916
  75/65/20   1606
  6/12/26 442
2000 105/75/20   4454 2 22
  90/70/20   3842
  75/65/20   3221
  6/12/26 887
2750 105/75/20   6689 2 22
  90/70/20   5770
  75/65/20   4837
  6/12/26 1332

Емкость и вес

Bес и объем - Aquilo F4C:

ширина - B [мм] 340
высота [мм] 140
вес [кг/м] 16,3
объем [л/м] 0,4

Гидравлические характеристики



Гидравлические характеристики - Aquilo F4C:



Способы подсоединения



Pекомендуемая установка канальных конвекторов:

Способ заказа

Kody zamawiania grzejników kanałowych Aquilo:

Kody zamawiania kratek:

Zalecane wykonanie kratki dla wersji basenowej ze stali nierdzewnej.
W obiektach gdzie mogą występować duże obciążenia mechaniczne kratek (salony samochodowe, sale gimnastyczne) zaleca się stosowanie kratek z duraluminium lub stali nierdzewnej.

Kratki do grzejników Aquilo wykonane z buku lub dębu surowego mają wilgotność ok. 10%. Aby umożliwić klientowi nadanie odpowiedniej barwy według indywidualnych potrzeb, nie są fabrycznie zabezpieczone żadnym lakierem.
Jednakże w czasie składowania lub po zamontowaniu ze względu na możliwość wchłaniania wilgoci z otoczenia kratki z drewna surowego mogą ulegać wydłużeniu nawet o 2-3 mm na każdy metr długości kratki. Aby uchronić się przed negatywnymi skutkami tego zjawiska należy chronić kratki przed możliwością zawilgocenia. Malowanie olejem lub lakierem eliminuje niepożądane efekty wydłużania się i skracania kratek drewnianych. W przypadku zawilgocenia, kratki lakierować dopiero po ich wyschnięciu i osiągnięciu z powrotem wymaganej długości, odpowiedniej do wymiarów wanny.

Аксесуари

ДЕКОРАТИВНЫЕ РЕШЕТКИ



деревянная, поперечная

  • бук или дуб.
  • необработанный, промасленный или лакированный.
  • Сворачиваемая поперечная защитная решетка с дубовыми или буковыми планками.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 58%.


дюралюминиевая, поперечная

  • Сворачиваемая поперечная защитная решетка с дюралюминиевыми (анодированными)
    планками.
  • Имеющиеся цвета: натуральный, золотой, светлая бронза, темная бронза или черный.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 71%.


дюралюминиевая, продольная (применяется только с конвекторами FMK)

  • Продольная защитная решетка с дюралюминиевыми (анодированными) планками.
  • Имеющиеся цвета: натуральный, золотой, светлая бронза, темная бронза или черный.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 71%.


нержавеющая сталь, поперечная

  • Сворачиваемая поперечная защитная решетка с планками из нержавеющей стали.
  • Сорт стали: 1.4301.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 58%.


нержавеющая сталь, продольная (применяется только с конвекторами FMK)

  • Продольная защитная решетка с планками из нержавеющей стали.
  • Сорт стали: 1.4301.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 58%.



Pozostałe akcesoria dla grzejników kanałowych Aquilo:


Корректировочный коэффициент

темп. воды на подаче темп. воздуха канальный конвектор Aquilo FMK n=1,4
[°C ] [°C ] 35 40 45 50 55 60 65 70 75 80 85   темп.обратной воды [°C ]
90 15 0,78 0,88 0,98 1,08 1,17 1,26 1,35 1,43 1,52 1,61 1,69   0,52 0,46 15
20 0,63 0,73 0,83 0,93 1,02 1,11 1,19 1,28 1,36 1,45 1,53 0,42 0,36 20 45
24 0,51 0,62 0,72 0,81 0,90 0,99 1,08 1,16 1,24 1,32 1,40 0,33 0,28 24
85 15 0,73 0,83 0,93 1,02 1,11 1,19 1,28 1,36 1,45 1,53   0,62 0,57 0,51 15
20 0,59 0,69 0,78 0,87 0,96 1,05 1,13 1,21 1,29 1,37 0,52 0,46 0,40 20 50
24 0,47 0,58 0,67 0,76 0,85 0,93 1,01 1,09 1,17 1,25 0,44 0,38 0,32 24
80 15 0,69 0,78 0,87 0,96 1,05 1,13 1,21 1,29 1,37   0,73 0,67 0,61 0,56 15
20 0,55 0,64 0,73 0,82 0,90 0,99 1,07 1,14 1,22 0,62 0,57 0,51 0,44 20 55
24 0,44 0,54 0,63 0,71 0,79 0,87 0,95 1,03 1,10 0,54 0,48 0,42 0,35 24
75 15 0,64 0,73 0,82 0,90 0,99 1,07 1,14 1,22   0,84 0,78 0,72 0,66 0,59 15
20 0,51 0,60 0,69 0,77 0,85 0,92 1,00 1,07 0,73 0,67 0,61 0,55 0,48 20 60
24 0,40 0,50 0,58 0,66 0,74 0,82 0,89 0,96 0,64 0,59 0,53 0,46 0,39 24
70 15 0,60 0,69 0,77 0,85 0,92 1,00 1,07   0,95 0,89 0,83 0,77 0,70 0,63 15
20 0,47 0,56 0,64 0,71 0,79 0,86 0,93 0,84 0,78 0,72 0,66 0,59 0,52 20 65
24 0,37 0,46 0,54 0,61 0,68 0,76 0,83 0,75 0,69 0,63 0,57 0,50 0,42 24
65 15 0,56 0,64 0,71 0,79 0,86 0,93   1,06 1,00 0,94 0,88 0,81 0,74 0,67 15
20 0,43 0,51 0,59 0,66 0,73 0,80 0,95 0,89 0,83 0,77 0,70 0,63 0,55 20 70
24 0,33 0,41 0,49 0,56 0,63 0,70 0,86 0,80 0,74 0,68 0,61 0,54 0,46 24
60 15 0,51 0,59 0,66 0,73 0,80   1,17 1,11 1,05 0,99 0,92 0,86 0,78 0,71 15
20 0,39 0,47 0,54 0,60 0,67 1,06 1,00 0,94 0,88 0,81 0,74 0,67 0,59 20 75
24 0,30 0,37 0,44 0,51 0,57 0,97 0,91 0,85 0,79 0,72 0,65 0,58 0,49 24
55 15 0,47 0,54 0,60 0,67   1,28 1,22 1,16 1,10 1,04 0,97 0,90 0,83 0,76 15
20 0,35 0,42 0,49 0,55 1,17 1,11 1,05 0,99 0,92 0,86 0,78 0,71 0,62 20 80
24 0,27 0,33 0,40 0,46 1,08 1,02 0,96 0,90 0,83 0,77 0,69 0,61 0,52 24
50 15 0,42 0,49 0,55   1,40 1,34 1,28 1,21 1,15 1,08 1,01 0,94 0,87 0,79 15
20 0,31 0,37 0,43 1,28 1,22 1,16 1,10 1,04 0,97 0,90 0,83 0,75 0,66 20 85
24 0,23 0,29 0,35 1,19 1,13 1,07 1,01 0,95 0,88 0,81 0,73 0,66 0,56 24
45 15 0,37 0,43   1,51 1,45 1,39 1,33 1,26 1,19 1,13 1,06 0,98 0,91 0,82 15
20 0,27 0,33 1,40 1,34 1,28 1,21 1,15 1,08 1,01 0,94 0,87 0,78 0,69 20 90
24 0,19 0,25 1,30 1,25 1,19 1,12 1,06 0,99 0,92 0,85 0,77 0,68 0,59 24
темп. обратной воды [°C ] 85 80 75 70 65 60 55 50 45 40 35 [°C ] [°C ]
канальный конвектор Aquilo F1T, F1P, F2C, F4C с вентилятором n=1,1 темп. воздуха темп. воды на подаче

Пример: Конвектор: FMK-26-100-11, тепловая мощность 75/65/20 C: QN = 266 Вт,
Температура воды на входе: 55 C, Температура возвратной воды: 45 C, Температура воздуха: 20 C,
Поправочный коэффициент K1 = 0,49
Расчетная тепловая мощность: Q = QN x K1 = 266 Вт x 0,49 = 130 Вт
