Конвекторы Aura Bench представлены только в версии со стойками, устанавливаемыми на готовом полу. В состав комплекта также входят кронштейны для крепления скамейки, которая заказывается отдельно. Используемый материал – лакированный бук. Другие материалы и тип отделки скамейки доступны по заказу. Длина и ширина деревянной скамейки в коде заказа соответствует длине и ширине батареи отопления.
| Ширина: | 146, 186, 236 мм |
| Длина: | от 800 до 2200 мм |
| Высота: | 140, 240, 280 мм |
| Диаметр присоединения: | 2 x G ½" - внутренняя резьба |
| Рабочее давление: | 10 бар |
| Испытательное давление: | 15 бар (заводское – 13 бар) |
| Максимальная температура: | 110°C |
Typ 140 |
Typ 240 |
Typ 280 |
 |
 |
 |
высота 140 мм
| L общая длина [мм] |
параметры tп / tо / tв [°C] | B – ширина [мм] | ||
|---|---|---|---|---|
| 146 | 186 | 236 | ||
| 800 | 105/75/20 | 788 | 1151 | 1500 |
| 90/70/20 | 644 | 940 | 1225 | |
| 75/65/20 | 506 | 739 | 963 | |
| 1000 | 105/75/20 | 984 | 1439 | 1874 |
| 90/70/20 | 804 | 1176 | 1531 | |
| 75/65/20 | 632 | 924 | 1203 | |
| 1200 | 105/75/20 | 1181 | 1726 | 2249 |
| 90/70/20 | 965 | 1410 | 1838 | |
| 75/65/20 | 758 | 1108 | 1444 | |
| 1400 | 105/75/20 | 1416 | 2075 | 2706 |
| 90/70/20 | 1157 | 1695 | 2210 | |
| 75/65/20 | 909 | 1332 | 1737 | |
| 1600 | 105/75/20 | 1651 | 2424 | 3162 |
| 90/70/20 | 1349 | 1980 | 2583 | |
| 75/65/20 | 1060 | 1556 | 2030 | |
| 2000 | 105/75/20 | 2123 | 3120 | 4073 |
| 90/70/20 | 1734 | 2549 | 3328 | |
| 75/65/20 | 1363 | 2003 | 2615 | |
| 2200 | 105/75/20 | 2358 | 3469 | 4530 |
| 90/70/20 | 1927 | 2834 | 3700 | |
| 75/65/20 | 1514 | 2227 | 2908 | |
| высота | [мм] | 140 | 240 | 280 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ширина | [мм] | 146 | 186 | 236 | 146 | 186 | 236 | 146 | 186 | 236 |
| вес конвектора WDF | [кг/м] | 11,5 | 13,3 | 15,2 | 14,6 | 16,5 | 18,5 | 15,9 | 17,8 | 19,8 |
| вес скамейки WZD | [кг/м] | 4,3 | 5,3 | 6,4 | 4,3 | 5,3 | 6,4 | 4,3 | 5,3 | 6,4 |
| объем | [л/м] | 0,7 | 1,1 | 1,5 | 0,7 | 1,1 | 1,5 | 0,7 | 1,1 | 1,5 |
 |
 |

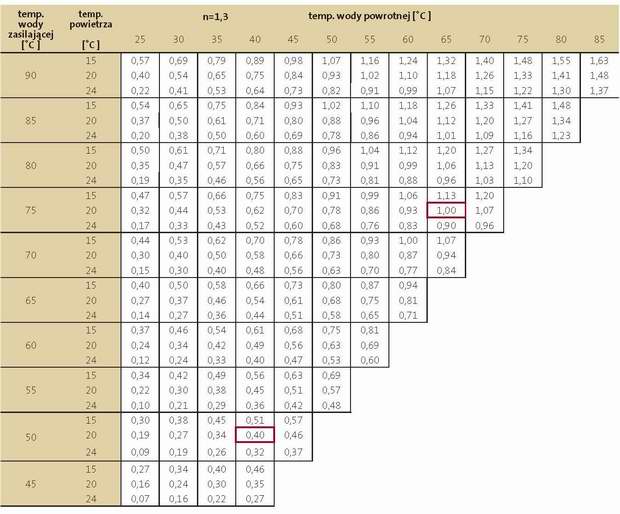

Przykład:
Grzejnik: WKE-14-100-18-00, moc cieplna 75/65/20 C: QN = 924 W,
Temperatura zasilania: 50 C, Temperatura powrotu: 40 C, Temperatura powietrza: 20 C, Wspołczynnik korekcyjny K1 = 0,40
Obliczona moc cieplna: Q = QN x K1 = 924 W x 0,40 = 370 W
Grzejnik WKE-14-100-18-00 przy parametrach pracy 50/40/20 C osiągnie moc cieplną rowną 370 W.
