Панельні радіатори - PURMO Hygiene

Панельні радіатори без конвекційних елементів і захисних екранів, призначені для використання на об'єктах охорони здоров'я та інших об’єктах з підвищеними гігієнічними вимогами. Сертифікат Державного Закладу Гігієни HK/B/0050/01/2006 дійсний до 09.03.2011.

Чотири бічні приєднувальні отвори у кожному куті радіатора із внутрішньою різьбою ½″.
+

Технічні дані

Матеріал: низьковуглецева холоднокатана сталь для глибокої витяжки FePO1
Товщина листового металу: з якого штампуються панелі радіаторів: 1.25 мм
Відстань між вертикальними водогінними трубами: 33 1/3 мм
Висота радіаторів: 300, 400, 450, 500, 600, 900мм
Довжина радіаторів: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 мм
Максимальний робочий тиск: 10 бар
Випробний тиск: 13 бар (під час виробництва)
12 бар (після встановлення)
Максимальна температура: 110°C
Колір: RAL 9016 білий, інші на замовлення
Ґрунтувальне фарбування: KTL II — електрофорез другого покоління
Кінцеве покриття: електростатичне напилення
Виробництво: відповідає BS EN ISO 9001 сертифікат FM 32533, а також BS EN ISO 14001
сертифікат EMS 75685, контролюється British Standards Institution
Декларація відповідності: PN-EN 442
Гігієнічний сертифікат: HK/B/0050/01/2006
Гарантія: 10 років



Товщина сталі відповідно до EN-442

Розміри радіаторів

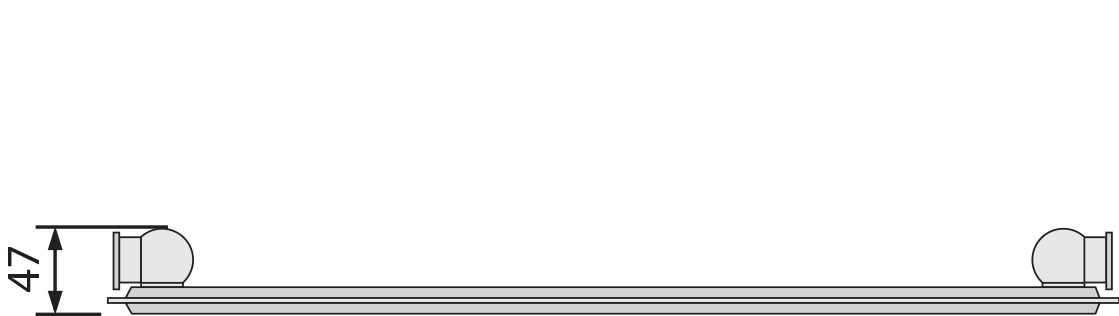

тип 10

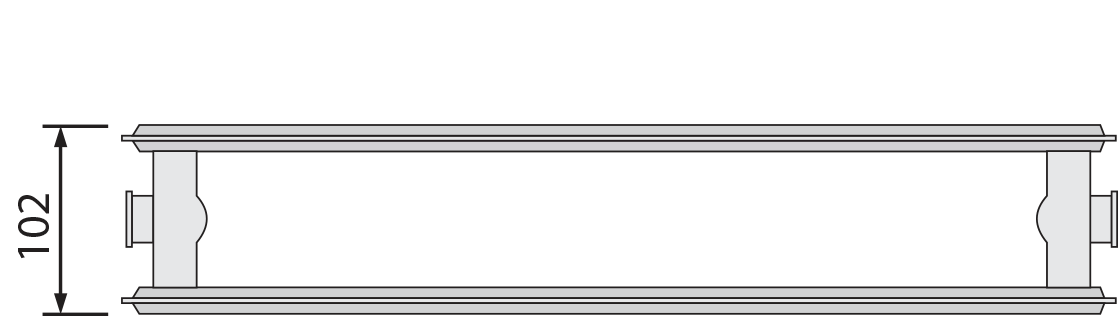

тип 20

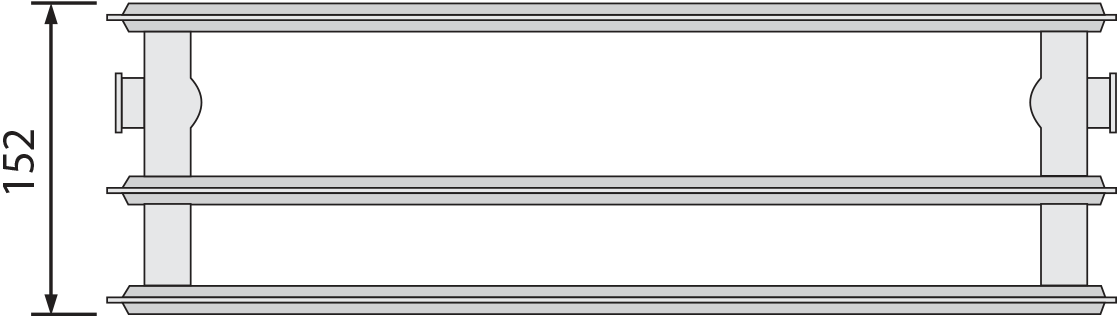

тип 30



Розміри радіаторів (у міліметрах), де:

H - висота (300, 400, 450, 500, 600, 900)
L - довжина (400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000)
h - відстань між приєднувальними патрубками

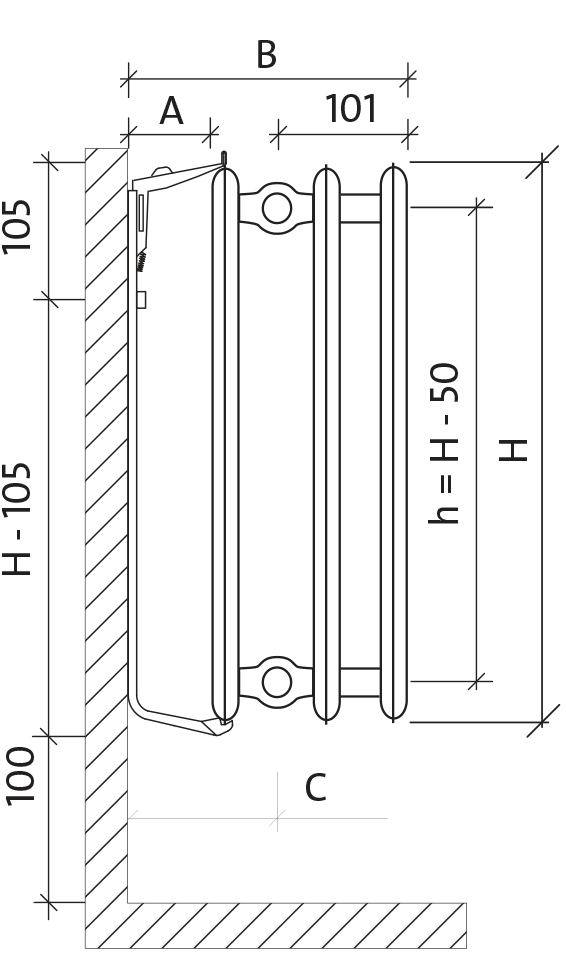

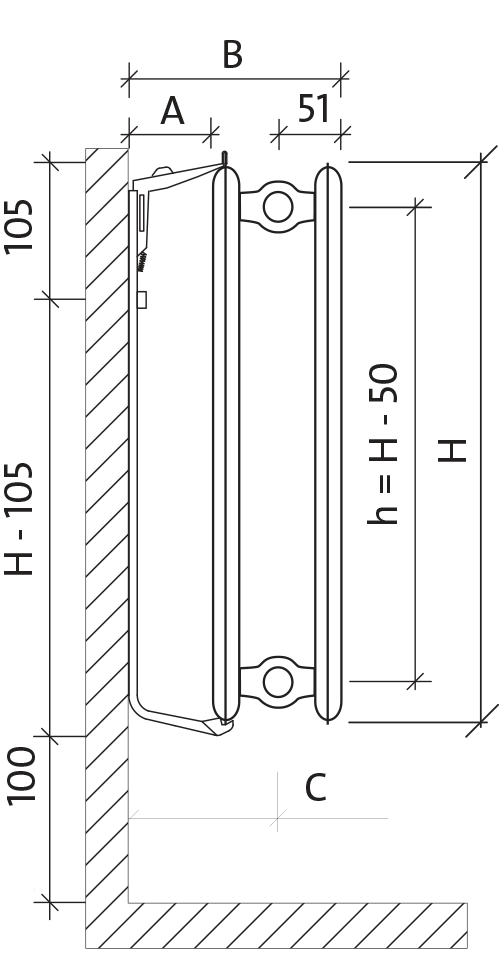

монтажные размеры: мм

PURMO H 10 20 30
толщина радиатора 47 102 152
A-толщина подвеса 100 100 100
B-общая толщина 114 202 252
C-ось патрубка* 84 151 151*

* 201 мм для радиатора типа H 30 повёрнуто влево

Теплова потужність та розміри

Теплова потужність [W] радіаторів при температурі повітря в приміщенні, яке обігрівається, ti = 20°C (висота і довжина подані в мм).

Ми раді повідомити, що завдяки праці наших інженерів з міжнародної Розвитково-дослідної групи Rettig ICC вдалось підвищити теплову потужність радіаторів PURMO. Вдосконалення стосувалися внутрішньої конструкції наших виробів та технології виготовлення.

Дослідження, проведені сертифікованим дослідним центром ISO в Штутгарті  в Німеччині, підтвердили збільшення їх продуктивності в залежності від розмірів радіаторів. Таким чином, наприклад, теплова потужність радіатора  C/V 22 600 1000 зросла на 3,76%.

висота 300 450 600 900
довжина тип H H H H
темп. води 10 20 30 10 20 30 10 20 30 10 20 30
показник № 1.3425 1.2815 1.2957 1.3171 1.2846 1.3028 1.2916 1.2876 1.3098 1.2988 1.3042 1.3418
400 75/65°C 139 252 350 199 345 482 256 434 604 361 606 828
  70/55°C 111 203 281 159 278 386 205 349 484 290 486 659
  55/45°C 70 130 179 101 178 246 131 223 307 185 309 414
600 75/65°C 209 378 524 299 518 723 383 651 906 542 910 1241
  70/55°C 166 304 421 239 416 580 308 523 725 435 729 989
  55/45°C 104 195 268 151 267 369 197 335 460 277 464 620
800 75/65°C 278 504 699 398 690 964 511 868 1208 722 1213 1655
  70/55°C 222 405 561 319 555 773 411 698 967 580 972 1318
  55/45°C 139 260 358 202 355 492 262 446 614 369 618 827
1000 75/65°C 348 630 874 498 863 1205 639 1085 1510 903 1516 2069
  70/55°C 277 507 701 398 694 966 513 872 1209 724 1215 1648
  55/45°C 174 325 447 252 444 615 328 558 767 461 773 1034
1200 75/65°C 418 756 1049 598 1036 1446 767 1302 1812 1084 1819 2483
  70/55°C 333 608 842 478 833 1159 616 1046 1451 869 1458 1977
  55/45°C 209 390 537 303 533 737 393 669 921 554 927 1241
1400 75/65°C 487 882 1224 697 1208 1687 895 1519 2114 1264 2122 2897
  70/55°C 388 710 982 558 972 1352 719 1221 1693 1014 1701 2307
  55/45°C 243 455 626 353 622 860 459 781 1074 646 1082 1448
1600 75/65°C 557 1008 1398 797 1381 1928 1022 1736 2416 1445 2426 3310
  70/55°C 443 811 1122 637 1110 1546 821 1395 1934 1159 1944 2636
  55/45°C 278 520 716 403 711 983 524 892 1228 738 1236 1655
1800 75/65°C 626 1134 1573 896 1553 2169 1150 1953 2718 1625 2729 3724
  70/55°C 499 912 1263 717 1249 1739 924 1570 2176 1304 2187 2966
  55/45°C 313 585 805 454 800 1106 590 1004 1381 831 1391 1861
2000 75/65°C 696 1260 1748 996 1726 2410 1278 2170 3020 1806 3032 4138
  70/55°C 554 1014 1403 797 1388 1932 1026 1744 2418 1449 2430 3295
  55/45°C 348 650 895 504 889 1229 656 1115 1535 923 1545 2068
2300 75/65°C 800 1449 2010 1145 1985 2772 1470 2496 3473 2077 3487 4759
  70/55°C 637 1166 1613 916 1596 2222 1180 2006 2781 1666 2795 3790
  55/45°C 400 747 1029 580 1022 1413 754 1283 1765 1061 1777 2378
2600 75/65°C 905 1638 2272 1295 2244 3133 1661 2821 3926 2348 3942 5379
  70/55°C 720 1318 1824 1035 1804 2512 1334 2267 3144 1883 3159 4284
  55/45°C 452 845 1163 655 1155 1598 852 1450 1995 1200 2009 2689
3000 75/65°C 1044 1890 2622 1494 2589 3615 1917 3255 4530 2709 4548 6207
  70/55°C 831 1521 2104 1195 2082 2898 1540 2616 3627 2173 3645 4943
  55/45°C 522 975 1342 756 1333 1844 983 1673 2302 1384 2318 3102

Ємність та вага

висота: 300 450 600 900
10 20 30 10 20 30 10 20 30 10 20 30
вага: 6,8 13,3  19,7 9,7  19,6   29,2   12,6  24,9 36,9 18,7 36,7 54,7
ємність: 1,7 3,4 5,0 2,3 4,8 7,0 3,0 6,2 9,0 4,4 8,9 13,0

Вагу подано в кілограмах на 1 метр довжини радіатора.
Водяну ємність подано в дм³ на 1 метр довжини радіатора.

Гідравлічні параметри

Опір протіканню води через радіатор залежить від потоку її маси.

Для однопанельних радіаторів типу C11 i H10 зменшення тиску в радіаторі описується рівнянням:

Δp = 0,0160 * q2
Kv = 2,5 м³/год.

Для багатопанельних радіаторів типу C21s, C22 i C33, а також H20 i H30 падіння тиску в радіаторі описується рівнянням:

Δp= 0,0105 * q2
Kv = 3,1 м³/год.

де:

Δp - опір протіканню води через радіатор, виражений в паскалях [Па]
q – потік об’єму води, яка проходить через радіатор, виражений в кілограмах на годину [кг/год.]

Спосіб під’єднання

Одностороннє бокове підключення:

Це найпопулярніше рішення, яке дозволяє підключити радіатори як з правої, так і з лівої сторони. Живильна труба повинна бути підключена до верхнього патрубка радіатора, а зворотна до нижнього. Підключення, виконане навпаки, призводить до зменшення теплової потужності радіатора більш ніж на 30%.

Сідловидне підключення:

Найчастіше застосовується в радіаторах типу С, коли система ЦО розміщена в підлозі. Також може застосовуватись у радіаторах типу H, а після виймання термостатичного клапана — ще й в радіаторах типу CV i HV. При використанні підключення цього типу теплова потужність радіатора буде приблизно на 10 % нижчою за номінальну.

Перехресне підключення:

Рекомендується для радіаторів довжиною понад 2000 мм, а також для радіаторів, довжина яких вчетверо перевищує висоту. Живильна труба повинна бути підключена до верхнього правого або лівого патрубка радіатора, а зворотна до протилежного нижнього патрубка. Підключення, виконане навпаки, призводить до зменшення теплової потужності радіатора більш ніж на 30%.

Поправочні коефіцієнти

Поправкові коефіцієнти для вибору теплової потужності радіаторів PURMO для параметрів, відмінних від 75/65/20°C

t z t p Температура повітря в приміщенні, що обігрівається, t i [°C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54

Таблиця складена для коефіцієнта n = 1,3

Кріплення

Настінний кронштейн для радіаторів типу: H10, H20, H30

Кількість консолей, залежно від висоти і довжини радіатора, наведено в  окремій таблиці

Підлоговий стояк типу 815 для багатопанельних радіаторів типу: H20, H30

Це рішення не рекомендується Міністром охорони здоров’я та соціального захисту, але його можна використати на інших об’єктах, для яких не встановлено спеціальних гігієнічних вимог.
