Канальні конвектори - Aquilo F2C/ F2V

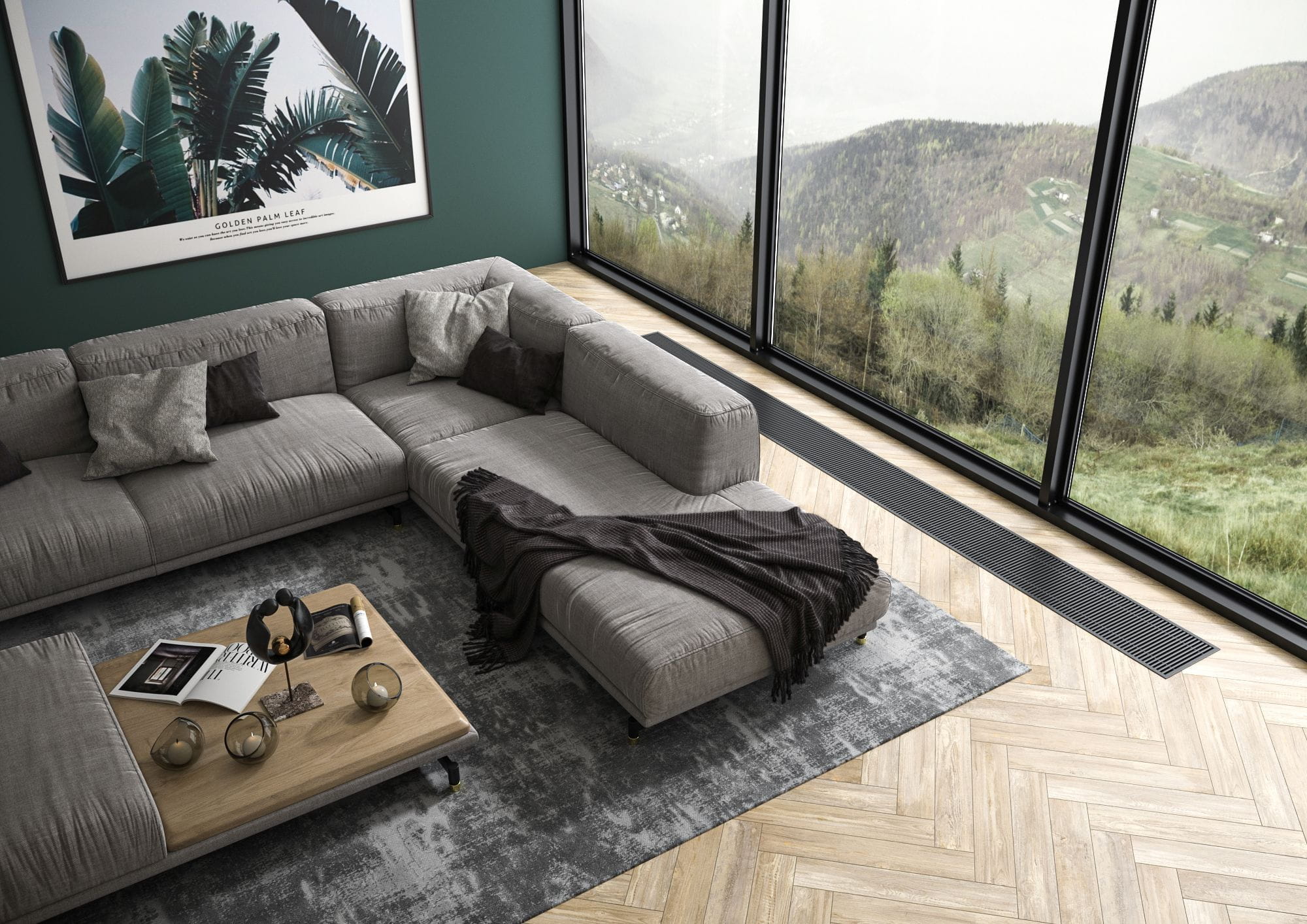

​Aquilo F2C/F2V - канальні конвектори оснащені вентиляторами і призначені для обігріву або охолодження. Монтуються в підлогу. Використовуються у випадках коли неможливо встановити традиційні радіатори на стіні, наприклад, у приміщеннях з великими вікнами. ​Aquilo F2C виготовляються висотою 110 мм і 170 мм та шириною 230 мм і 340 мм відповідно, ​Aquilo F2V виготовляються висотою 170 мм та шириною 340 мм. Довжини доступні в діапазоні від  850 до 2700 мм. Стандартне електричне оснащення: 1 або 2 модулі з відцентровими вентиляторами, що приводяться в рух двигуном, розрахованим на напругу 24В для моделі Aquilo F2C або 230B для моделі Aquilo F2V. Ванна конвектора закрита поперечною або поздовжньою маскувальною решіткою, яка замовляється окремо. Доступні матеріали решітки - дерево (дуб і бук) і дюралюміній в кольорах: натуральний, світло-коричневий, темно-коричневий, чорний. У режимі охолодження можна використовувати тільки дюралюмінієві решітки. Гарантійний термін конвектора становить 10 років, а для всіх електричних компонентів та елементів керування – 2 роки.

+



Ширина: 230, 340 мм
Довжина: від 850 до 2700 мм
Висота: 110, 170 мм
Матеріал теплообмінника: мідні трубки з алюмінієвими ламелями
Матеріал ванни: стандарт: нержавіюча сталь натурального кольору
додатково: спеціальна версія для басейнів
Матеріал решітки: дерево (дуб, бук)
дюралюміній в кольорах: натуральний, світла бронза, темна бронза, чорний
нержавіюча сталь
Під’єднувальні патрубки: 2 x G ½"  внутрішня різьба
Робочий тиск: 10 бар
Максимальна температура: 110 °C
Випробувальний тиск: 15 бар

Розміри радіаторів

Виды сбоку

Примеры видов сверху

Lc - полная длина конвектора
L - длина теплообменника
B - ширина

Тепловая мощность

Lc полная длина [мм] параметры tп / tо / tв [°C] B - ширина [мм] количество двигателей тип трансфор- матора электрическая мощность [Вт]
180 260
1000 105/75/20 1156 1694 1 PAT-02 11
90/70/20 990 1450
75/65/20 823 1205
1250 105/75/20 1582 2316 1 11
90/70/20 1354 1983
75/65/20 1125 1648
1500 105/75/20 2007 2939 1 11
90/70/20 1718 2516
75/65/20 1428 2091
1750 105/75/20 2432 3562 1 11
90/70/20 2082 3050
75/65/20 1730 2534
2000 105/75/20 2857 4185 2 22
90/70/20 2446 3583
75/65/20 2033 2977
2250 105/75/20 3282 4807 2 22
90/70/20 2810 4116
75/65/20 2335 3420
2500 105/75/20 3707 5430 2 22
90/70/20 3174 4649
75/65/20 2638 3863
2750 105/75/20 4133 6053 2 22
90/70/20 3538 5182
75/65/20 2940 4306
3000 105/75/20 4558 6675 2 22
90/70/20 3902 5715
75/65/20 3243 4749

Емкость и вес

ширина - B [мм] 180 260
высота [мм] 90
вес [кг/м] 7,2 9,0
объем [л/м] 0,4 0,7

Гидравлические характеристики

Гидравлические характеристики - Aquilo F1P:


Способы подсоединения



Pекомендуемая установка канальных конвекторов:

Способ заказа

Способ заказа - радиаторы Aquilo FMK:

Kody zamawiania kratek:

Zalecane wykonanie kratki dla wersji basenowej ze stali nierdzewnej.
W obiektach gdzie mogą występować duże obciążenia mechaniczne kratek (salony samochodowe, sale gimnastyczne) zaleca się stosowanie kratek z duraluminium lub stali nierdzewnej.

Kratki do grzejników Aquilo wykonane z buku lub dębu surowego mają wilgotność ok. 10%. Aby umożliwić klientowi nadanie odpowiedniej barwy według indywidualnych potrzeb, nie są fabrycznie zabezpieczone żadnym lakierem.
Jednakże w czasie składowania lub po zamontowaniu ze względu na możliwość wchłaniania wilgoci z otoczenia kratki z drewna surowego mogą ulegać wydłużeniu nawet o 2-3 mm na każdy metr długości kratki. Aby uchronić się przed negatywnymi skutkami tego zjawiska należy chronić kratki przed możliwością zawilgocenia. Malowanie olejem lub lakierem eliminuje niepożądane efekty wydłużania się i skracania kratek drewnianych. W przypadku zawilgocenia, kratki lakierować dopiero po ich wyschnięciu i osiągnięciu z powrotem wymaganej długości, odpowiedniej do wymiarów wanny.



Аксесуари



деревянная, поперечная

  • бук или дуб.
  • необработанный, промасленный или лакированный.
  • Сворачиваемая поперечная защитная решетка с дубовыми или буковыми планками.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 58%.


дюралюминиевая, поперечная

  • Сворачиваемая поперечная защитная решетка с дюралюминиевыми (анодированными)
    планками.
  • Имеющиеся цвета: натуральный, золотой, светлая бронза, темная бронза или черный.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 71%.


дюралюминиевая, продольная (применяется только с конвекторами FMK)

  • Продольная защитная решетка с дюралюминиевыми (анодированными) планками.
  • Имеющиеся цвета: натуральный, золотой, светлая бронза, темная бронза или черный.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 71%.


нержавеющая сталь, поперечная

  • Сворачиваемая поперечная защитная решетка с планками из нержавеющей стали.
  • Сорт стали: 1.4301.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 58%.


нержавеющая сталь, продольная (применяется только с конвекторами FMK)

  • Продольная защитная решетка с планками из нержавеющей стали.
  • Сорт стали: 1.4301.
  • Решетка поставляется в базовом варианте PMO, то есть без отделочной рейки.
  • Свободное прохождение воздуха: 58%.



Pozostałe akcesoria dla grzejników kanałowych Aquilo:


Корректировочный коэффициент

темп. воды на подаче темп. воздуха канальный конвектор Aquilo FMK n=1,4
[°C ] [°C ] 35 40 45 50 55 60 65 70 75 80 85   темп.обратной воды [°C ]
90 15 0,78 0,88 0,98 1,08 1,17 1,26 1,35 1,43 1,52 1,61 1,69   0,52 0,46 15
20 0,63 0,73 0,83 0,93 1,02 1,11 1,19 1,28 1,36 1,45 1,53 0,42 0,36 20 45
24 0,51 0,62 0,72 0,81 0,90 0,99 1,08 1,16 1,24 1,32 1,40 0,33 0,28 24
85 15 0,73 0,83 0,93 1,02 1,11 1,19 1,28 1,36 1,45 1,53   0,62 0,57 0,51 15
20 0,59 0,69 0,78 0,87 0,96 1,05 1,13 1,21 1,29 1,37 0,52 0,46 0,40 20 50
24 0,47 0,58 0,67 0,76 0,85 0,93 1,01 1,09 1,17 1,25 0,44 0,38 0,32 24
80 15 0,69 0,78 0,87 0,96 1,05 1,13 1,21 1,29 1,37   0,73 0,67 0,61 0,56 15
20 0,55 0,64 0,73 0,82 0,90 0,99 1,07 1,14 1,22 0,62 0,57 0,51 0,44 20 55
24 0,44 0,54 0,63 0,71 0,79 0,87 0,95 1,03 1,10 0,54 0,48 0,42 0,35 24
75 15 0,64 0,73 0,82 0,90 0,99 1,07 1,14 1,22   0,84 0,78 0,72 0,66 0,59 15
20 0,51 0,60 0,69 0,77 0,85 0,92 1,00 1,07 0,73 0,67 0,61 0,55 0,48 20 60
24 0,40 0,50 0,58 0,66 0,74 0,82 0,89 0,96 0,64 0,59 0,53 0,46 0,39 24
70 15 0,60 0,69 0,77 0,85 0,92 1,00 1,07   0,95 0,89 0,83 0,77 0,70 0,63 15
20 0,47 0,56 0,64 0,71 0,79 0,86 0,93 0,84 0,78 0,72 0,66 0,59 0,52 20 65
24 0,37 0,46 0,54 0,61 0,68 0,76 0,83 0,75 0,69 0,63 0,57 0,50 0,42 24
65 15 0,56 0,64 0,71 0,79 0,86 0,93   1,06 1,00 0,94 0,88 0,81 0,74 0,67 15
20 0,43 0,51 0,59 0,66 0,73 0,80 0,95 0,89 0,83 0,77 0,70 0,63 0,55 20 70
24 0,33 0,41 0,49 0,56 0,63 0,70 0,86 0,80 0,74 0,68 0,61 0,54 0,46 24
60 15 0,51 0,59 0,66 0,73 0,80   1,17 1,11 1,05 0,99 0,92 0,86 0,78 0,71 15
20 0,39 0,47 0,54 0,60 0,67 1,06 1,00 0,94 0,88 0,81 0,74 0,67 0,59 20 75
24 0,30 0,37 0,44 0,51 0,57 0,97 0,91 0,85 0,79 0,72 0,65 0,58 0,49 24
55 15 0,47 0,54 0,60 0,67   1,28 1,22 1,16 1,10 1,04 0,97 0,90 0,83 0,76 15
20 0,35 0,42 0,49 0,55 1,17 1,11 1,05 0,99 0,92 0,86 0,78 0,71 0,62 20 80
24 0,27 0,33 0,40 0,46 1,08 1,02 0,96 0,90 0,83 0,77 0,69 0,61 0,52 24
50 15 0,42 0,49 0,55   1,40 1,34 1,28 1,21 1,15 1,08 1,01 0,94 0,87 0,79 15
20 0,31 0,37 0,43 1,28 1,22 1,16 1,10 1,04 0,97 0,90 0,83 0,75 0,66 20 85
24 0,23 0,29 0,35 1,19 1,13 1,07 1,01 0,95 0,88 0,81 0,73 0,66 0,56 24
45 15 0,37 0,43   1,51 1,45 1,39 1,33 1,26 1,19 1,13 1,06 0,98 0,91 0,82 15
20 0,27 0,33 1,40 1,34 1,28 1,21 1,15 1,08 1,01 0,94 0,87 0,78 0,69 20 90
24 0,19 0,25 1,30 1,25 1,19 1,12 1,06 0,99 0,92 0,85 0,77 0,68 0,59 24
темп. обратной воды [°C ] 85 80 75 70 65 60 55 50 45 40 35 [°C ] [°C ]
канальный конвектор Aquilo F1T, F1P, F2C, F4C с вентилятором n=1,1 темп. воздуха темп. воды на подаче

Пример: Конвектор: FMK-26-100-11, тепловая мощность 75/65/20 C: QN = 266 Вт,
Температура воды на входе: 55 C, Температура возвратной воды: 45 C, Температура воздуха: 20 C,
Поправочный коэффициент K1 = 0,49
Расчетная тепловая мощность: Q = QN x K1 = 266 Вт x 0,49 = 130 Вт
