Vaakasuuntaiset radiaattorit

Compact, C

Compact on perinteinen paneeliradiaattori suljettuihin vesikiertoisiin keskuslämmitysjärjestelmiin. Compact-paneeliradiaattorissa on neljä G 1/2" -liitäntää sisäkierteellä, mikä mahdollistaa sivuliitännän oikealta ja vasemmalta puolelta. Korkealaatuinen radiaattori, laadukas viimeistely ja markkinoiden laajin valikoima. Compact on suunniteltu optimaaliseen lämpösäteilyyn standardin EN442-1 mukaisesti ja kaikki mallit ovat CE-merkittyjä. Compact toimitetaan asennetuilla sivupaneeleilla, yläritilällä ja lapsiturvallisella kiinnityksellä. Toimitukseen sisältyvät kiinnikkeet, ritilät, sivupaneelit. Käyttöolosuhteet/-ympäristö on otettava huomioon ja asennusohjeita on noudatettava asennuksessa. Vakiona valkoinen RAL 9016 (muita värejä saatavilla lisämaksusta). Takuuaika on 10 vuotta.

Tekniset tiedot
Maks. järjestelmälämpötila °C	110
Standardi	EN442; EN10130
Liitäntämitat	4 x G 1/2
Paineluokka	PN10
Materiaali	Kylmävalssattu teräslevy
Vakioväri	Valkoinen RAL 9016
Tuotetyypit	11; 21; 22; 33
Korkeudet (mm)	300; 400; 450; 500; 600; 900
Leveydet (mm)	400; 500; 600; 700; 800; 900; 1000; 1100; 1200; 1400; 1600; 1800; 2000; 2300; 2600; 3000

Sivuliitäntä ETIM 32. Sivuliitäntä edellyttää ulkoisen radiaattoriventtiilin käyttöä. Sivuliitännöissä alaliitännät on suljettu tulpilla.

Sivuliitäntä ETIM 67. Sivuliitäntä edellyttää ulkoisen radiaattoriliitännän tai -venttiilin käyttöä. Sivuliitännöissä alaliitännät on suljettu tulpilla.

Diagonaaliliitäntä ETIM 37. Diagonaaliliitäntä edellyttää ulkoisen venttiilin käyttöä. Diagonaaliliitännöissä alaliitännät on suljettu tulpilla.

Diagonaaliliitäntä ETIM 62. Diagonaaliliitäntä edellyttää ulkoisen venttiilin käyttöä. Diagonaaliliitännöissä alaliitännät on suljettu tulpilla.

Vaakasuuntainen liitäntä ETIM 27

Vaakasuuntainen liitäntä ETIM 72

Asennetut sivupaneelit ja yläritilä tarvittavilla kiinnikkeillä.

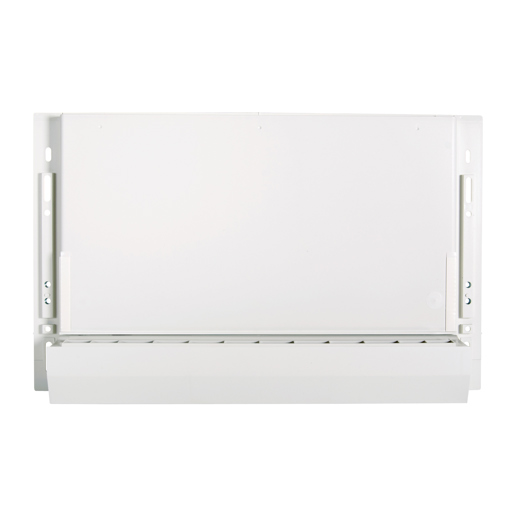

PTB.1-lämmittimet PTB.11-paneelilämmitin Purmo, tyyppi Compact: Valmistaja Purmo, tyyppi Compact. Paineluokka PN10 Varustettu sivupaneeleilla ja yläritilällä. Valkoinen RAL 9016. Toimitetaan ilmaruuvin, alatulpan ja tarvittavien lukittavien Monclac-seinäkannakkeiden kanssa. Toimitetaan suojapakkauksessa, jossa on loppusiivouksen yhteydessä poistettava etusuoja. C XX-HLL (esim. PURMO C 11 300x400) Tehoryhmä, korkeus, pituus (cm) Lisäteksti: Paneeliradiaattorin lisävarusteet: Lattiakannakkeet Lukitussalvat julkisiin rakennuksiin Purmo Air -tuloilmalaite Pyyheliinatanko


Seuraavat radiaattorit tyypit ovat saatavissa vain vakio valkoisina RAL9016: 22 900/2600; 22 900/3000; 33 550/3000; 33 600/2600; 33 600/3000; 33 900/1800; 33 900 / 2000; 33 900/2300; 33 900/2600; 33 900/3000

Tiedostot

Tiedosto	Kategoria
SE_ENG_C_HEATOUTPUTS_2007.xlsx	Tehotaulukko
Suunnitteluteksti	Suunnitteluteksti
Ohjehinnasto vesikiertoiset radiaattorit 1/2023	Hinnasto
Tekninen luettelo 08-2018 Vesi	Esite
Tietolehti	Tuotelehti
Asennus- ja huolto-ohjeet	Tuotelehti
