Compact Ventil Flex

Profiloitu paneeliradiaattori jossa alakytkentä keskellä toimitetaan integroidulla Flamingo venttiilillä (FLA). Compact Ventil Flex helpottaa projektinhoitoa, asennusta ja säästää rahaa. Radiaattorin rakenteen ansiosta voidaan venttiilinsatsi siirtää oikealta vasemmalle. Toimitukseen kuuluu SMS seinäkiinnike tai Monolac (lisävaruste) Näin varmistetaan että etäisyys seinästä on aina vakio kytkennälle (koskee malleja: 21S, 22, 33) Mukana Flamingo (FLA) venttiilinsatsi. FLA',n suuri virtauskapasiteetti ja nopea reagointi sekä virtaaman että lämpötilan muutoksiin mahdollistaa CVF radiaattorin käytön matalalämpötilajärjestelmissä. Compact Ventil Flex malleja löytyy monta eri kokoa ja väriä.vakioväri on RAL 9016, ja muut värit erikoistilauksesta.

Tekniset tiedot
Maks. järjestelmälämpötila °C 110
Standardi EN442; EN10130
Liitäntämitat 6 x G 1/2
Paineluokka PN10
Materiaali Kylmävalssattu teräslevy
Vakioväri Valkoinen RAL 9016
Tuotetyypit 11; 21; 22; 33
Korkeudet (mm) 300; 400; 500; 600; 900
Leveydet (mm) 400; 500; 600; 700; 800; 900; 1000; 1100; 1200; 1400; 1600; 1800; 2000; 2300; 2600; 3000

Vaakasuuntainen liitäntä ETIM MO

ETIM MO Horizontal connection

Compact Ventil Flex paneeliradiaattori on varustettu sivupellein ja päälliritilällä. Radiaattori toimitetaan SSMS seinäkannakkein, ilmaruuvi, 1/2" tulppa ja venttiiliinsatsi Flamingo (FLA).

PTB.1 Radiaattorit
PTB.11 Paneeliradiaattorit
Valmistaja Purmo: Typ Compact Ventil Flex

Profiloitu paneeliradiaattori Purmo Compact Ventil Flex jossa kytkentä alakautta keskellä, kytkentäG1/2'' cc50mm. Ventiiliinsatsi voidaan siirtää vasemmalta oikealle. Radiattori on varustettu tehdasasenteisella Flamingo ventiiliinsatsilla (FLA), kv arvo 0,016-0,52/0,016-0,81 (termostaatilla/ilman termostaattia). Tarkkuus EN215 mukaan +/-10% (asento N, avoin ja Dp 10kPa), virtaaman toleranssi (l/h) kv arvolle termostaatille ja Dp 10kPa: +/-2. Vakioväri RAL 9016. Toimitukseen kuuluu ilmausventtiili sivupellit päälliritilä ja seinäkiinnikkeet mallia SSMS. Toimitetaan suojattuna joka poistetaan loppusiivouksen yhteydessä.

CVFXX
XX = Typ 11, 21S, 22, 33-korkeus 30 -90 (cm) , pituus 40-300 (cm)

Täydentävä teksti
• Varustetaan H kappaleella jossa ohivirtaus yksiputkijärjestelmälle
• Varustetaan Quattro 2-putkijakajalla sisältyäen sulkuventtiilin joko valkoisena tai kromattuna. Liitäntä cc 50mm
• Varustetaan Dynaamisella ventiiliinsatsilla PR-Q

Lisävarusteet paneeliradiaattoreille
• Termostaatti Evosense

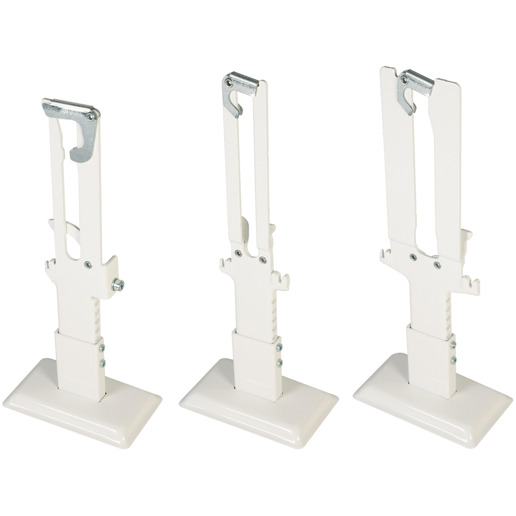

• Lattiakannakkeet

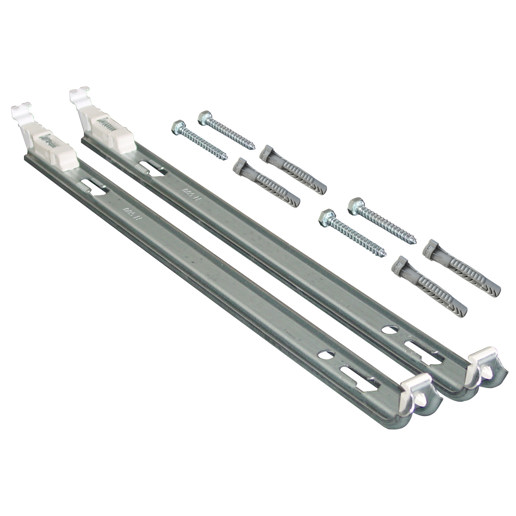

• Seinäkannakkeet Monclac
• Lukitukset julkisia rakennuksia varten
• Pyyhetanko

Purmo Group Finland Oy myöntää tuotteilleen 10 vuoden takuun toimituspäivästä laskien. Sähköisten komponenttien osalta takuu on kaksi vuotta. Takuu kattaa materiaali -ja valmistusviat. Korvattavan tuotteen tilalle toimitamme veloituksetta samanlaisen tai teknisiltä ominaisuuksiltaan vastaavan tuotteen. Lue lisää Takuuehdot osiossa.

10 year warranty
