Vertikální dekorativní otopná tělesa

Narbonne VT

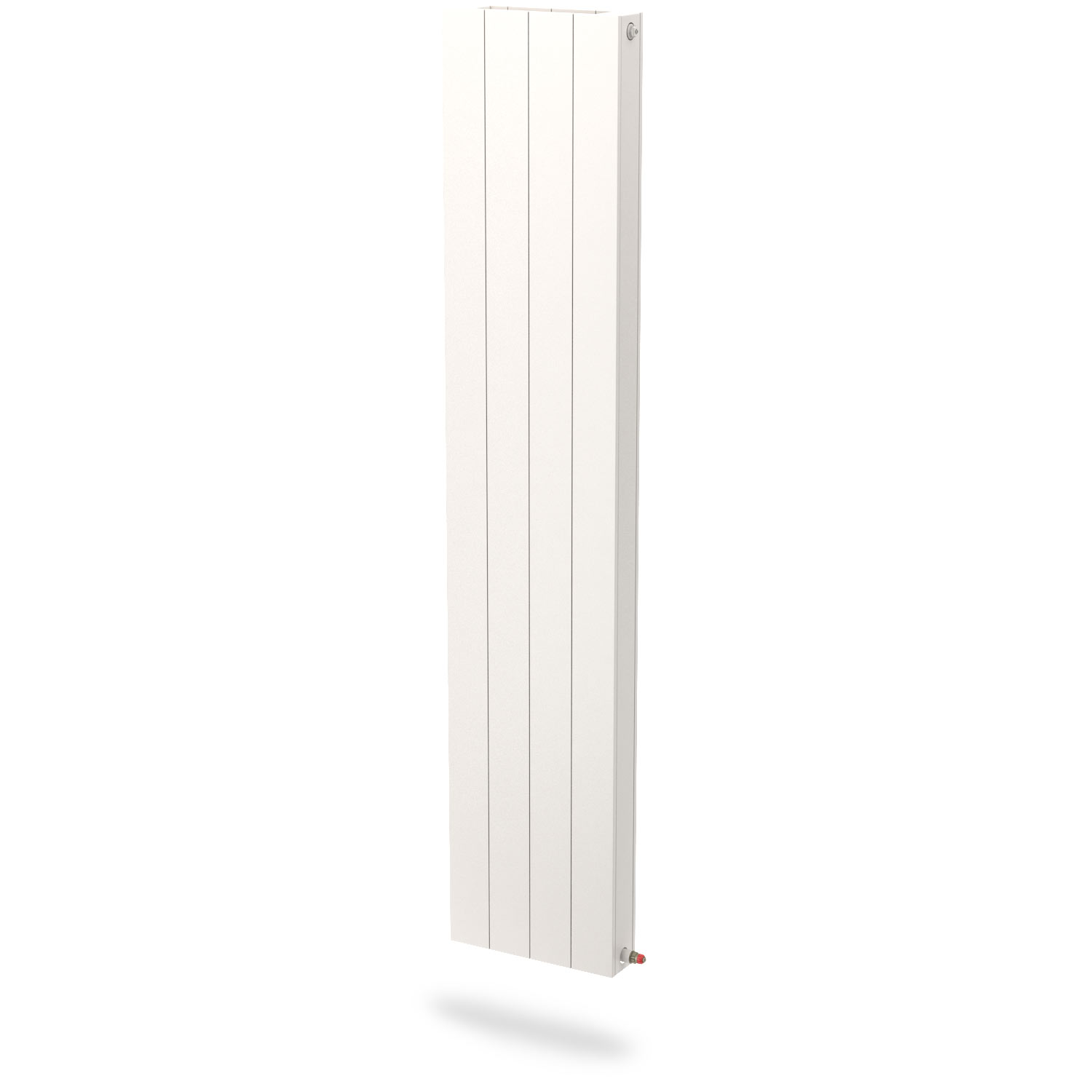

Vertikální dekorativní otopná tělesa - Narbonne VT

+

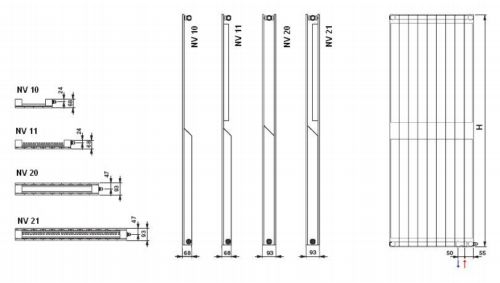

Rozměry otopných těles

RADIÁTORY Narbonne V VT:





Tepelný výkon a rozměry

Tepelný výkon [W] radiátorů při teplotě vzduchu ve vytápěné místnosti ti = 20°C (výška a délka uvedené v mm).

výška 1600 1800
délka typy NV10 NV11 NV20 NV21 NV10 NV11 NV20  NV21
tz / tp [°C]
214 75/65 372 424 627 681 424 473 706  768
70/55 296 339 499 543 337 378 563  612
286 75/65 497 566 839 911 566 632 944  1026
70/55 396 453 667 725 451 506 752  817
358 75/65 622 708 1050 1140 708 791 1182  1285
70/55 496 567 835 908 564 633 941  1023
430 75/65 747 851 1261 1369 851 950 1419  1543
70/55 595 681 1003 1091 678 760 1131  1229
502 75/65 872 993 1472 1598 993 1109 1657  1801
70/55 695 795 1170 1273 791 888 1320  1435
574 75/65 998 1136 1683 1828 1136 1268 1895  2060
70/55 795 909 1338 1456 905 1015 1509  1640
646 75/65 1123 1278 1894 2057 1278 1427 2132  2318
70/55 894 1023 1506 1638 1018 1142 1698  1846
718 75/65 1248 1421 2105 2286 1421 1586 2370 2576
70/55 994 1137 1674 1821 1132 1269 1888  2052
790 75/65 1373 1563 2316 2515 1563 1745 2608  2835
70/55 1094 1251 1842 2003 1245 1397 2077  2258
862 75/65 1498 1706 2527 2745 1706 1904 2845 3093
70/55 1193 1365 2010 2186 1359 1524 2266 2463

výška 2000
délka typy NV10 NV11 NV20 NV21
tz / tp [°C]
214 75/65 478 524 786 859
70/55 381 420 627 686
286 75/65 638 701 1050 1147
70/55 509 562 838 917
358 75/65 799 877 1315 1436
70/55 637 703 1049 1148
430 75/65 960 1054 1579 1725
70/55 766 845 1260 1379
502 75/65 1120 1230 1843 2014
70/55 894 986 1471 1609
574 75/65 1281 1406 2108 2303
70/55 1022 1127 1682 1840
646 75/65 1442 1583 2372 2592
70/55 1150 1269 1892 2071
718 75/65 1603 1759 2636 2881
70/55 1279 1410 2103 2302
790 75/65 1763 1936 2901 3169
70/55 1407 1552 2314 2533
862 75/65 1924 2112 3165 3458
70/55 1535 1693 2525 2764

Vodní objem a hmotnost

výška: 1600 1800
NV 10 11  20 21 10 11 20 21
hmotnost: 44,5  63,4 85,4  104,4  49,6  68,5   95,5 114,4
objem: 11,4  11,4 22,7  22,7  12,5  12,5  24,3 24,3



výška: 2000
NV 10 11  20 21
hmotnost: 54,8 73,7 105,5 124,4
objem: 13,9 13,9 27,7 27,7

Hydraulické charakteristiky

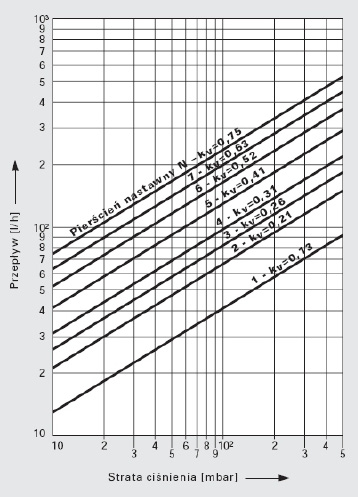

Radiátory typu Narbonne V VT mají vestavěný termostatický ventil a proto se jejich hydraulická charakteristika vyjadřuje pro komplet radiátoru s ventilem. Tato charakteristika je zobrazena v přiloženém nomogramu.

Příklad volby výchozího nastavení:

Údaje:

požadované teplo - Qc = 1160 Wat
rozdíl teplot - Δt = 20 K (80/60°C)
úbytek tlaku - Δp = 6 kPa

= 600 dPa
přepočtová konstanta - C = 1,163

Výpočty:

průtok objemu vody

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

Pro průtok q = 50 kg/h a úbytek tlaku 600 dPa načítáme z nomogramu hodnotu výchozího nastavení 3.



Způsoby připojení

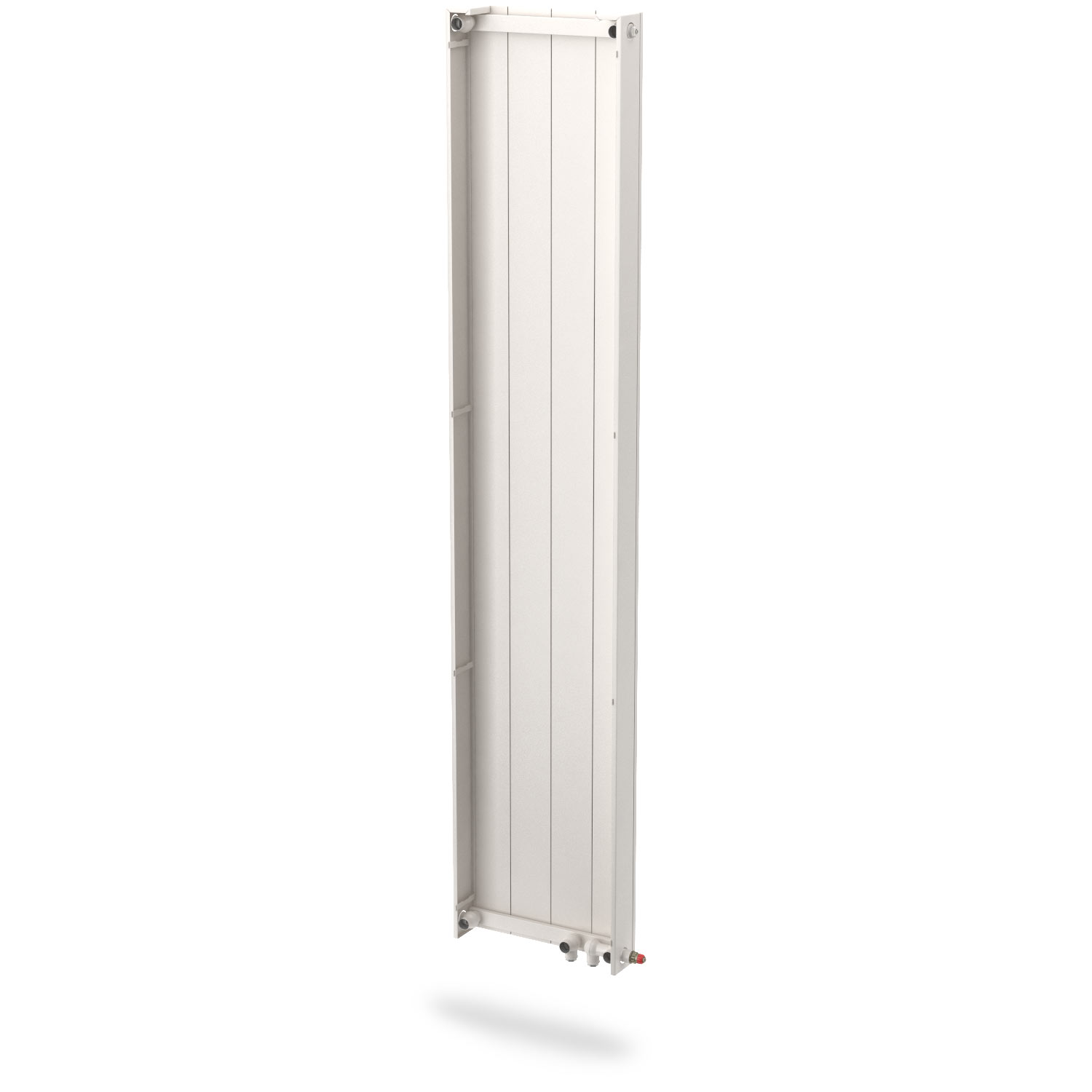

Připojení z podlahy.

Uchycení

Nástěnný závěs WA10.



Nástěnný závěs WA11.

Opravné koeficienty

Korekční koeficienty pro volbu tepelného výkonu radiátorů PURMO pro parametry jiné než 75/65/20°C

Teplota vzduchu ve vytápěné místnosti t i [ °C]

Tabulka byla zpracována pro koeficient n = 1,3

Prohlášení o shodě II/2014

TECHNICKÝ KATALOG - Otopná desková a dekorační tělesa 2022

TECHNICKÝ CENÍK - Otopná desková a dekorační tělesa

Produktový katalog všech výrobků Purmo

Prohlášení o shodě pro radiátory KONTI a VENTI

Záruční podmínky otopných deskových těles Purmo
záruka 10 let

Záruční podmínky otopných deskových těles Purmo
1. Otopná desková tělesa  PURMO jsou uvedena do oběhu na základě prohlášení o shodě s EN 442 v souladu se směrnicí Rady 89/106/EHS (nařízení vlády č.: 190/2002 Sb.).

2. RETTIG HEATING Sp. z o.o. se sídlem v Rybniku, ul. Przemysłowa, Polsko (dále zvaný „Výrobce“) poskytuje na území České republiky 10-ti letou záruku (počítaje ode dne nákupu) na  otopná desková tělesa PURMO, maximálně však 11 let počítaje od data výroby umístěného na tělesu.

3. Otopná desková tělesa  PURMO jsou určena k montáži do systému ústředního vytápění s maximálním provozním přetlakem 1MPa (0,6 MPa pro Purmo Planora) a ve kterých se používá teplonosná látka voda o maximální přípustné provozní teplotě 110 °C.

4. Maximálně přípustný přetlak během zkoušky těsnosti instalace je 1,2 MPa (0,8 MPa pro tělesa PURMO Planora). Kontrolu těsnosti instalace je nutné provádět při pracovním přetlaku rovnajícím se pracovnímu přetlaku v dané instalaci plus 0,2 MPa, avšak zkušební přetlak nemůže být menší než 0,4 MPa.

5. Záruka se vztahuje na tělesa připojena do systému ústředního vytápění realizovaných z černých ocelových,  měděných nebo plastových trubek s antidifuzní bariérou a namontována v bytových, kancelářských, obchodních a jiných prostorách, v nichž se nevyskytují škodlivé korozní vlivy způsobované látkami obsaženými ve vzduchu a zejména nedochází ke stálému nebo občasnému navlhnutí povrchu tělesa. Během trvání záruky, těleso nebo jeho prvky, u kterých se vyskytnou vady způsobené vinou výrobce a jsou nahlášeny nejpozději do 1 měsíce od data jejich vyskytnutí, budou bezplatně opraveny nebo vyměněny za nové, bez vad.

6. Podmínky k uplatnění záruky jsou:
· předložení dokladu o nákupu,
· odborná instalace v systému ústředního vytápění dle platných norem, předpisů a podmínek užívání otopných deskových těles výrobce,
· dodržení norem, předpisů a podmínek užívání otopných deskových těles výrobce.

7. Záruka se nevztahuje:
· Na tělesa namontována v instalacích ústředního vytápění přímo spojených s vysokoteplotní tepelnou síti, například prostřednictvím ejektorových stanic nebo čerpadlových směšovacích stanic,
· Na tělesa namontována v parních  instalacích,
· Na tělesa namontována v halách bazénů, automobilových myčkách, prádelnách, veřejných toaletách, koupelnách a jiných místnostech, kde se vyskytuje škodlivé působení korozních látek  obsažených ve vzduchu, nebo dochází k občasnému nebo stálému navlhnutí povrchu tělesa – toto se netýká hygienických otopných deskových těles ve verzi s dodatečným zabezpečením proti korozi, pro kterou je záruka je 6 let, maximálně však 7 let od data výroby,
· Na tělesa namontována v instalacích ústředního vytápění, kde bude voda vypouštěna častěji a na delší dobu než to vyplývá z nevyhnutných provozních požadavků,
· Na tělesa namontována v instalacích ústředního vytápění spolu s otopnými tělesy jiných typů (litinové, hliníkové, měděné, měděno-hliníkové), kde jejich počet přesahuje 50% všech vytápěcích těles v instalaci.

8. Záruka se nebude vztahovat na poškození, která vznikla nesprávným používáním, skladováním, manipulací a transportem. Týká se to zvláště:
· skladovaní na otevřeném a nekrytém prostranství,
· mechanické poškození způsobené neodbornou manipulací,
· deformace příliš vysokým zkušebním přetlakem nebo statickým přetlakem v instalaci,
· deformace způsobené v důsledku zmrznutí instalace.

9. Záruka se nebude vztahovat na výrobek, který byl kupujícím nebo třetími osobami opravován nebo měněn bez souhlasu Výrobce,

10. V případě vyskytnutí se vad v záruční době je zahájeno reklamačního řízení. Poškozený nahlásí vady prodávajícímu, který s ním vyplní Reklamační protokol s přesným popisem vzniklé vady a uvedením všech požadovaných údajů obsažených ve formuláři včetně dokladu o koupi. Prodávající přijímá Reklamační protokol a zasílá je neprodleně Výrobci doporučeným dopisem k vyřízení. Výrobce, poskytující záruku, se zavazuje odpovědět na reklamační hlášení v průběhu 14 dní od data obdržení nahlášení reklamace.

11. Výrobce, za účelem vyřízení reklamace, si vyhrazuje právo prohlédnout reklamovaný výrobek přímo na místě instalace nebo po vzájemné dohodě na jiném místě. V případě uznání reklamace se výrobce zavazuje v termínu do 14 dní od data jejího uznání k bezplatné opravě nebo výměně výrobků nebo jeho částí, které byly uznány jako vadné. V případě vad, které nemají vliv na fungování tělesa, může výrobce navrhnout slevu  z kupní ceny.

12. Výrobce  si vyhrazuje  právo volby způsobu vyřízení reklamace.

13. Doba záruky se prodlužuje o čas trvání opravy počítaný od data dodání výrobku Výrobci do dne opravy a v případě výměny tělesa za nové běží záruční doba od začátku.

14. Výrobce si vyhrazuje právo technických změn u svých výrobků bez předchozího oznámení za podmínky, že to nebude mít zásadní vliv na volbu tělesa.

15. Výrobce dodává otopná desková tělesa v obalu, který umožňuje snadnou instalaci. Je důležité, aby tento obal zůstal při montáži tělesa a to i tehdy, kdy se systém ústředního vytápění spouští za účelem ohřívání budovy při dokončovacích pracích nebo za účelem vysoušení budovy. Celkové odstranění obalu se doporučuje až po ukončení veškerých dokončovacích prací.
