Otopná desková tělesa výšky 200mm

PURMO Plan Ventil Compact

Otopná desková tělesa výšky 200mm - PURMO Plan Ventil Compact

Na trhu je mnoho modelů radiátorů s hladkou čelní deskou – jsou však mezi nimi velké rozdíly. Projekt nového plochého radiátoru firmy PURMO určuje nové trendy. Hladká čelní deska nasazená na základní desku umožňuje dosáhnout vysoce estetického vzhledu, aniž by současně docházelo ke ztrátě odolnosti na působení vysokého tlaku. Radiátory mohou pracovat na soustavách o provozním tlaku do 10 barů. Vedle standardních konstrukčních výšek nabízíme také radiátor Plan o výšce vhodné pro modernizované instalace se starými litinovými radiátory

Dva přípojné vývody ½” umístěné zespod umožňují diskrétně skrýt instalaci.



+

Purmo Plan Ventil Compact - technická data:



Materiál: ocelový plech válcovaný za studena s nízkým obsahem uhlíku, který odpovídá třídě FePO1 dle EN 10130 a EN 10131
Pracovní přetlak: 10 bar
Maximální teplota:  110°C
Barevné provedení: bílá RAL 9016, na objednávku barevné provedení dle vzorníku RAL
Příslušenství: termostatický ventil s výchozí regulací
Použití: vodní soustavy ústředního vytápění
Prohlášení o shodě s normou PN-EN 442-1: 1992/A1:2005
PN-EN 442-2: 1992/A2:2005
PN-EN 442-1:2005
Záruka: 10 let



Rozměry otopných těles

Rozměry radiátorů (v milimetrech), kde:
H
- výška: 200mm
L - délka (600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000mm)



boční pohled:

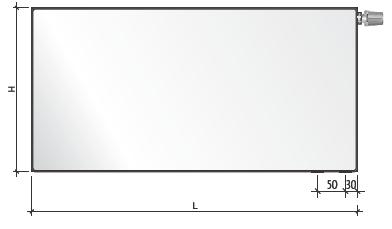

 čelní pohled:





Tepelný výkon a rozměry

Tepelný výkon [W] radiátorů při teplotě vzduchu ve vytápěné místnosti ti = 20°C (výška a délka uvedené v mm).

výška 200
délka typ FCV
teplota vody 21s

22

33 44
ukazatel n
1.3340

1.3030

1.3350 1.3640
600 75/65°C 341 467 654 829
  70/55°C 272 374 521 658
700 75/65°C 398 545 763 967
  70/55°C 317 437 608 767
800 75/65°C 454 622 872 1105
  70/55°C 362 499 695 877
900 75/65°C 511 700 981 1243
  70/55°C 407 561 782 986
1000 75/65°C 568 778 1090 1381
  70/55°C 453 624 869 1096
1100 75/65°C 625 856 1199 1519
  70/55°C 498 686 956 1205
1200 75/65°C 682 934 1308 1657
  70/55°C 544 749 1043 1315
1400 75/65°C 795 1089 1526 1933
  70/55°C 634 873 1217 1534
1600 75/65°C 909 1245 1744 2210
  70/55°C 725 998 1390 1753
1800 75/65°C 1022 1400 1962 2486
  70/55°C 815 1122 1564 1972
2000 75/65°C 1136 1556 2180 2762
  70/55°C 906 1247 1738 2191
2300 75/65°C 1306 1789 2507 3176
  70/55°C 1041 1434 1999 2520
2600 75/65°C 1477 2023 2834 3591
  70/55°C 1178 1622 2260 2849
3000 75/65°C 1704 2334 3270 4143
  70/55°C 1359 1871 2607 3287

Vodní objem a hmotnost

výška:  200
21s 22 33 44
hmotnost:  12,6 15,5 22,2 28,8
objem: 2,5 2,5 3,8 5,0



Hmotnost je uvedena v kilogramech na 1 metr délky radiátoru.
Objem vody je uveden v dm³ na 1 metr délky radiátoru.

Hydraulické charakteristiky

Radiátory typu CV mají vestavěný termostatický ventil a proto se jejich hydraulická charakteristika vyjadřuje pro komplet radiátoru s ventilem. Tato charakteristika je zobrazena v přiloženém nomogramu.

Příklad volby výchozího nastavení:

Údaje:

požadované teplo - Qc = 1160 Wat
rozdíl teplot - Δt = 20 K (80/60°C)
úbytek tlaku - Δp = 6 kPa

= 600 dPa
přepočtová konstanta - C = 1,163

Výpočty:

průtok objemu vody

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

Pro průtok q = 50 kg/h a úbytek tlaku 600 dPa načítáme z nomogramu hodnotu výchozího nastavení 3.



Způsoby připojení

Připojení spodní



Využití tohoto způsobu připojení je pouze u těles se spodním připojením. Osová vzdálenost vstupního napojení je vždy 80 mm od bližší hrany tělesa a osová vzdálenost výstupního napojení je 30 mm od hrany. Obrácené zapojení nám sníží výkon tělesa min o 30 %.



Připojení spodní-boční

Otopná tělesa se spodním připojením mohou být zapojena kombinovaně, tak jak ukazují obrázky. Vlastnosti připojení jsou pak totožné s napojením bočním jednostranným a křížovým.





Uchycení

Montážní sada Monclack MCK-K pro desková tělesa výšky 200mm typy: FCV21s, FCV22, FCV33, FCV44



 Stojanové konzole pro otopná tělesa výšky 200mm: FCV21s, FCV22, FCV33, FCV44



Opravné koeficienty

Korekční koeficienty pro volbu tepelného výkonu radiátorů PURMO pro parametry jiné než 75/65/20°C

t z t p Teplota vzduchu ve vytápěné místnosti t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54

Tabulka byla zpracována pro koeficient n = 1,3

Prohlášení o shodě II/2014

Prohlášení o shodě pro radiátory PURMO typu C, V, P, PV

TECHNICKÝ KATALOG - Otopná desková a dekorační tělesa 2022

TECHNICKÝ CENÍK - Otopná desková a dekorační tělesa

Záruční podmínky otopných deskových těles Purmo
záruka 10 let

Záruční podmínky otopných deskových těles Purmo
1. Otopná desková tělesa  PURMO jsou uvedena do oběhu na základě prohlášení o shodě s EN 442 v souladu se směrnicí Rady 89/106/EHS (nařízení vlády č.: 190/2002 Sb.).

2. RETTIG HEATING Sp. z o.o. se sídlem v Rybniku, ul. Przemysłowa, Polsko (dále zvaný „Výrobce“) poskytuje na území České republiky 10-ti letou záruku (počítaje ode dne nákupu) na  otopná desková tělesa PURMO, maximálně však 11 let počítaje od data výroby umístěného na tělesu.

3. Otopná desková tělesa  PURMO jsou určena k montáži do systému ústředního vytápění s maximálním provozním přetlakem 1MPa (0,6 MPa pro Purmo Planora) a ve kterých se používá teplonosná látka voda o maximální přípustné provozní teplotě 110 °C.

4. Maximálně přípustný přetlak během zkoušky těsnosti instalace je 1,2 MPa (0,8 MPa pro tělesa PURMO Planora). Kontrolu těsnosti instalace je nutné provádět při pracovním přetlaku rovnajícím se pracovnímu přetlaku v dané instalaci plus 0,2 MPa, avšak zkušební přetlak nemůže být menší než 0,4 MPa.

5. Záruka se vztahuje na tělesa připojena do systému ústředního vytápění realizovaných z černých ocelových,  měděných nebo plastových trubek s antidifuzní bariérou a namontována v bytových, kancelářských, obchodních a jiných prostorách, v nichž se nevyskytují škodlivé korozní vlivy způsobované látkami obsaženými ve vzduchu a zejména nedochází ke stálému nebo občasnému navlhnutí povrchu tělesa. Během trvání záruky, těleso nebo jeho prvky, u kterých se vyskytnou vady způsobené vinou výrobce a jsou nahlášeny nejpozději do 1 měsíce od data jejich vyskytnutí, budou bezplatně opraveny nebo vyměněny za nové, bez vad.

6. Podmínky k uplatnění záruky jsou:
· předložení dokladu o nákupu,
· odborná instalace v systému ústředního vytápění dle platných norem, předpisů a podmínek užívání otopných deskových těles výrobce,
· dodržení norem, předpisů a podmínek užívání otopných deskových těles výrobce.

7. Záruka se nevztahuje:
· Na tělesa namontována v instalacích ústředního vytápění přímo spojených s vysokoteplotní tepelnou síti, například prostřednictvím ejektorových stanic nebo čerpadlových směšovacích stanic,
· Na tělesa namontována v parních  instalacích,
· Na tělesa namontována v halách bazénů, automobilových myčkách, prádelnách, veřejných toaletách, koupelnách a jiných místnostech, kde se vyskytuje škodlivé působení korozních látek  obsažených ve vzduchu, nebo dochází k občasnému nebo stálému navlhnutí povrchu tělesa – toto se netýká hygienických otopných deskových těles ve verzi s dodatečným zabezpečením proti korozi, pro kterou je záruka je 6 let, maximálně však 7 let od data výroby,
· Na tělesa namontována v instalacích ústředního vytápění, kde bude voda vypouštěna častěji a na delší dobu než to vyplývá z nevyhnutných provozních požadavků,
· Na tělesa namontována v instalacích ústředního vytápění spolu s otopnými tělesy jiných typů (litinové, hliníkové, měděné, měděno-hliníkové), kde jejich počet přesahuje 50% všech vytápěcích těles v instalaci.

8. Záruka se nebude vztahovat na poškození, která vznikla nesprávným používáním, skladováním, manipulací a transportem. Týká se to zvláště:
· skladovaní na otevřeném a nekrytém prostranství,
· mechanické poškození způsobené neodbornou manipulací,
· deformace příliš vysokým zkušebním přetlakem nebo statickým přetlakem v instalaci,
· deformace způsobené v důsledku zmrznutí instalace.

9. Záruka se nebude vztahovat na výrobek, který byl kupujícím nebo třetími osobami opravován nebo měněn bez souhlasu Výrobce,

10. V případě vyskytnutí se vad v záruční době je zahájeno reklamačního řízení. Poškozený nahlásí vady prodávajícímu, který s ním vyplní Reklamační protokol s přesným popisem vzniklé vady a uvedením všech požadovaných údajů obsažených ve formuláři včetně dokladu o koupi. Prodávající přijímá Reklamační protokol a zasílá je neprodleně Výrobci doporučeným dopisem k vyřízení. Výrobce, poskytující záruku, se zavazuje odpovědět na reklamační hlášení v průběhu 14 dní od data obdržení nahlášení reklamace.

11. Výrobce, za účelem vyřízení reklamace, si vyhrazuje právo prohlédnout reklamovaný výrobek přímo na místě instalace nebo po vzájemné dohodě na jiném místě. V případě uznání reklamace se výrobce zavazuje v termínu do 14 dní od data jejího uznání k bezplatné opravě nebo výměně výrobků nebo jeho částí, které byly uznány jako vadné. V případě vad, které nemají vliv na fungování tělesa, může výrobce navrhnout slevu  z kupní ceny.

12. Výrobce  si vyhrazuje  právo volby způsobu vyřízení reklamace.

13. Doba záruky se prodlužuje o čas trvání opravy počítaný od data dodání výrobku Výrobci do dne opravy a v případě výměny tělesa za nové běží záruční doba od začátku.

14. Výrobce si vyhrazuje právo technických změn u svých výrobků bez předchozího oznámení za podmínky, že to nebude mít zásadní vliv na volbu tělesa.

15. Výrobce dodává otopná desková tělesa v obalu, který umožňuje snadnou instalaci. Je důležité, aby tento obal zůstal při montáži tělesa a to i tehdy, kdy se systém ústředního vytápění spouští za účelem ohřívání budovy při dokončovacích pracích nebo za účelem vysoušení budovy. Celkové odstranění obalu se doporučuje až po ukončení veškerých dokončovacích prací.
