Otopné deskové těleso PURMO Ramo Compact je těleso nové generace s hladkou čelní deskou s jemnými horizontálními prolisy, které zvýrazňují estetický dojem. Čelní deska je přilepena na desku profi lovanou a dokonale překrývá všechny rušivé hrany. Pro zvýšení tepelného výkonu mají tělesa přestupní plochu. Napojení je boční z levé i pravé strany s vnitřním závitem G½“. Těleso se dodává s bočními kryty a horní mřížkou.
Materiál: | ocelový plech válcovaný za studena s nízkým obsahem uhlíku, který odpovídá třídě FePO1 dle EN 10130 a EN 10131 |
Osová vzdálenost vertikálních kanálků: |
33 1/3 mm |
Výšky radiátorů: | 300, 450, 500, 550, 600, 900 mm |
Délky radiátorů: | 400, 500, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm |
Pracovní přetlak: | 10 bar |
Zkušební přetlak: | 13 bar (při výrobě) 12 bar (po instalaci) |
Maximální teplota: | 110°C |
Barevné provedení: | bílá RAL 9016, na objednávku barevné provedení dle vzorníku RAL |
Základová vrstva: | KTL II - kataforéza druhé generace |
Povrchová vrstva: | elektrostaticky nanášená |
Připojení: | boční 4x G½“ |
Příslušenství dodávané s tělesem: | uchycovací sada, odvzdušňovací a zaslepovací zátka |
Výroba: | splňuje BS EN ISO 9001, certifikáty FM 32533 a BS EN ISO 14001 certifikát EMS 75685 kontrolovaný organizací British Standards Institution |
Prohlášení o shodě s normou: | PN-EN 442-1: 1992/A1:2005 PN-EN 442-2: 1992/A2:2005 PN-EN 442-1:2005 |
Záruka: | 10 let |
Rozměry radiátorů Purmo Ramo Compact (v milimetrech), kde:
H - výška: 300, 500, 600, 900
L - délka: 400, 500, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000
h - rozteč přípojných vývodů

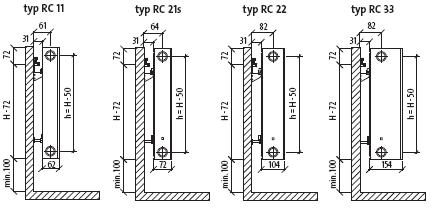

boční pohled

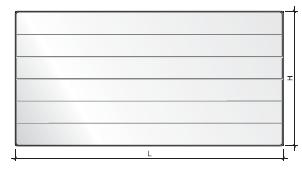

čelní pohled
výška | 300 | 500 | 600 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
délka | typ | RC | RC | RC | ||||||||
teplota vody | 11 | 22 | 33 | 11 |
21s |
22 | 33 | 11 | 21s | 22 | 33 | |
ukazatel n | 1.2820 | 1.3000 | 1.3159 | 1.2827 |
1.2907 |
1.3197 | 1.3331 | 1.2831 | 1.2967 | 1.3295 | 1.3417 | |
400 | 75/65°C | 212 | 375 | 526 | 329 |
445 |
578 | 798 | 384 | 515 | 670 | 924 |
70/55°C | 170 | 301 | 420 | 265 |
358 |
462 | 637 | 309 | 413 | 535 | 736 | |
500 | 75/65°C | 265 | 469 | 657 | 412 |
557 |
722 | 998 | 481 | 644 | 838 | 1155 |
70/55°C | 213 | 376 | 526 | 331 |
447 |
577 | 796 | 386 | 517 | 669 | 919 | |
600 | 75/65°C | 317 | 562 | 788 | 494 |
668 |
866 | 1198 | 577 | 773 | 1006 | 1385 |
70/55°C | 255 | 451 | 631 | 397 |
536 |
693 | 955 | 464 | 620 | 802 | 1103 | |
700 | 75/65°C | - | - | - | - |
- |
- | - | - | - | - | - |
70/55°C | - | - | - | - |
- |
- | - | - | - | - | - | |
800 | 75/65°C | 423 | 750 | 1051 | 658 |
890 |
1155 | 1597 | 769 | 1030 | 1341 | 1847 |
70/55°C | 340 | 601 | 841 | 530 |
715 |
923 | 1274 | 618 | 827 | 1070 | 1471 | |
900 | 75/65°C | - | - | - | - |
- |
- | - | - | - | - | - |
70/55°C | - | - | - | - |
- |
- | - | - | - | - | - | |
1000 | 75/65°C | 529 | 937 | 1314 | 823 |
1113 |
1444 | 1996 | 961 | 1288 | 1676 | 2309 |
70/55°C | 426 | 752 | 1051 | 662 |
894 |
1154 | 1592 | 773 | 1034 | 1337 | 1839 | |
1100 | 75/65°C | - | - | - | - |
- |
- | - | - | - | - | - |
70/55°C | - | - | - | - |
- |
- | - | - | - | - | - | |
1200 | 75/65°C | 635 | 1124 | 1577 | 988 |
1336 |
1733 | 2395 | 1153 | 1546 | 2011 | 2771 |
70/55°C | 511 | 902 | 1261 | 794 |
1073 |
1385 | 1910 | 928 | 1240 | 1605 | 2207 | |
1400 | 75/65°C | 741 | 1312 | 1840 | 1152 |
1558 |
2022 | 2794 | 1345 | 1803 | 2346 | 3233 |
70/55°C | 596 | 1052 | 1471 | 927 |
1252 |
1616 | 2229 | 1082 | 1447 | 1872 | 2574 | |
1600 | 75/65°C | 846 | 1499 | 2102 | 1317 |
1781 |
2310 | 3194 | 1538 | 2061 | 2682 | 3694 |
70/55°C | 681 | 1202 | 1682 | 1059 |
1431 |
1847 | 2547 | 1237 | 1654 | 2140 | 2942 | |
1800 | 75/65°C | 952 | 1687 | 2365 | 1481 |
2003 |
2599 | 3593 | 1730 | 2318 | 3017 | 4156 |
70/55°C | 766 | 1353 | 1892 | 1192 |
1609 |
2078 | 2865 | 1391 | 1860 | 2407 | 3310 | |
2000 | 75/65°C | 1058 | 1874 | 2628 | 1646 |
2226 |
2888 | 3992 | 1922 | 2576 | 3352 | 4618 |
70/55°C | 851 | 1503 | 2102 | 1324 |
1788 |
2309 | 3184 | 1546 | 2067 | 2675 | 3678 | |
2300 | 75/65°C | 1217 | 2155 | 3022 | 1893 |
2560 |
3321 | 4591 | 2210 | 2962 | 3855 | 5311 |
70/55°C | 979 | 1728 | 2417 | 1523 |
2056 |
2655 | 3661 | 1778 | 2377 | 3076 | 4229 | |
2600 | 75/65°C | 1375 | 2436 | 3416 | 2140 |
2894 |
3754 | 5190 | 2499 | 3349 | 4358 | 6003 |
70/55°C | 1106 | 1954 | 2733 | 1721 |
2325 |
3001 | 4139 | 2010 | 2687 | 3477 | 4781 | |
3000 | 75/65°C | 1587 | 2811 | 3942 | 2469 |
3339 |
4332 | 5988 | 2883 | 3864 | 5028 | 6927 |
70/55°C | 1277 | 2255 | 3153 | 1986 |
2682 |
3463 | 4776 | 2319 | 3101 | 4012 | 5516 |
výška | 900 | ||||
---|---|---|---|---|---|
délka | typ | RC | |||
teplota vody | 11 |
21s |
22 | 33 | |
ukazatel n | 1.3013 |
1.3371 |
1.3488 | 1.3612 | |
400 | 75/65°C | 539 |
706 |
920 | 1268 |
70/55°C | 432 |
563 |
732 | 1007 | |
500 | 75/65°C | 674 |
883 |
1151 | 1586 |
70/55°C | 540 |
703 |
915 | 1258 | |
600 | 75/65°C | 808 |
1059 |
1381 | 1903 |
70/55°C | 648 |
844 |
1098 | 1510 | |
700 | 75/65°C | - |
- |
- | - |
70/55°C | - |
- |
- | - | |
800 | 75/65°C | 1078 |
1412 |
1841 | 2537 |
70/55°C | 864 |
1125 |
1464 | 2014 | |
900 | 75/65°C | - |
- |
- | - |
70/55°C | - |
- |
- | - | |
1000 | 75/65°C | 1347 |
1765 |
2301 | 3171 |
70/55°C | 1080 |
1407 |
1830 | 2517 | |
1100 | 75/65°C | - |
- |
- | - |
70/55°C | - |
- |
- | - | |
1200 | 75/65°C | 1616 |
2118 |
2761 | 3805 |
70/55°C | 1296 |
1688 |
2196 | 3020 | |
1400 | 75/65°C | 1886 |
2471 |
3221 | 4439 |
70/55°C | 1512 |
1969 |
2562 | 3524 | |
1600 | 75/65°C | 2155 |
2824 |
3682 | 5074 |
70/55°C | 1728 |
2251 |
2928 | 4027 | |
1800 | 75/65°C | 2425 |
3177 |
4142 | 5708 |
70/55°C | 1944 |
2532 |
3294 | 4531 | |
2000 | 75/65°C | 2694 |
3530 |
4602 | 6342 |
70/55°C | 2160 |
2813 |
3661 | 5034 | |
2300 | 75/65°C | - |
- |
- | - |
70/55°C | - |
- |
- | - | |
2600 | 75/65°C | - |
- |
- | - |
70/55°C | - |
- |
- | - | |
3000 | 75/65°C | - |
- |
- | - |
70/55°C | - |
- |
- | - |
výška: |
300 | 500 | 600 | 900 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
11 | 22 |
33 |
11 | 21s |
22 |
33 | 11 | 21s |
22 |
33 | 11 | 21s |
22 |
33 | |
hmotnost: |
11,7 | 19,1 |
26,9 |
16,1 | 23,7 |
27,0 |
42,2 | 24,8 | 33,7 |
38,0 |
56,4 | 36,5 | 49,8 |
58,9 |
84,9 |
objem: |
1,5 | 3,2 |
5,1 |
2,9 | 5,2 |
5,2 |
7,5 | 3,4 | 6,1 |
6,1 |
8,8 | 4,5 | 8,8 |
8,8 |
13,0 |
Hmotnost je uvedena v kilogramech na 1 metr délky radiátoru.
Objem vody je uveden v dm³ na 1 metr délky radiátoru.
U jednodeskových radiátorů typu RC11 se pokles tlaku v radiátoru vyjadřuje rovnicí:
Δp = 0,0160 * q2
Kv = 2,5 m³/h
U vícedeskových radiátorů typu RC21s, RC22 a RC33 se pokles tlaku v radiátoru vyjadřuje rovnicí:
Δp= 0,0105 * q2
Kv = 3,1 m³/h
Δp- odpor průtoku vody radiátorem vyjádřený v Pascalech [Pa]
q - proud objemu vody protékající radiátorem, vyjádřený v kilogramech za hodinu [kg/h]
Jedná se o nejčastěji používané řešení, které umožňuje připojit radiátory jak z pravé, tak z levé strany. Přívod by měl být připojen k hornímu vývodu radiátoru, odvod pak k dolnímu. Opačné napojení vede ke snížení tepelného výkonu o více než 30%.
Doporučuje se u radiátorů o délce přesahující 2000 mm a dále u těch, jejichž délka čtyřnásobně překračuje výšku. Přívod by měl být připojen k pravému nebo levému hornímu vývodu, odvod pak k protilehlému dolnímu vývodu. Opačné napojení vede ke snížení tepelného výkonu radiátoru o více než 30%.
Využití tohoto způsobu připojení je převážně u těles s bočním připojením, kdy instalace otopného systému je vedena v lištách podél stěny. Při výběru vhodného tělesa musíme uvažovat, že boční oboustranné připojení sníží výkon o 10 %.
zadní pohled
typ | RC11 | RC21s, RC22, RC33 | ||
L | L1 | L2 | L1 | L2 |
400-1600 | 117 | - | 133 | - |
1800 | 117 | 917 | 133 | 900 |
2000 | 117 | 1017 | 133 | 1000 |
2300 | 117 | 1150 | 133 | 1150 |
2600 | 117 | 1317 | 133 | 1300 |
3000 | 117 | 1517 | 133 | 1500 |
Sada uchycení k otopným tělesům typu: RC11, RC21s, RC22, RC33
Stojanové konzole k otopným tělesům typu RC21s, RC22, RC33 výšky 300-900 mm
výška 300 - 600 mm | výška 900 mm | ||
délka [mm] | počet konzol |
délka [mm] |
počet |
400 - 1800 | 2 | 400 - 1200 | 2 |
2000 - 2300 | 3 | 1400 - 1800 | 3 |
2600 - 3000 | 4 | 2000 - 3000 | 4 |
t z | t p | Teplota vzduchu ve vytápěné místnosti t i [ °C] | |||||||
---|---|---|---|---|---|---|---|---|---|
°C | °C | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
Tabulka byla zpracována pro koeficient n = 1,3
Záruční podmínky otopných deskových těles Purmo
záruka 10 let
Záruční podmínky otopných deskových těles Purmo
1. Otopná desková tělesa PURMO jsou uvedena do oběhu na základě prohlášení o shodě s EN 442 v souladu se směrnicí Rady 89/106/EHS (nařízení vlády č.: 190/2002 Sb.).
2. RETTIG HEATING Sp. z o.o. se sídlem v Rybniku, ul. Przemysłowa, Polsko (dále zvaný „Výrobce“) poskytuje na území České republiky 10-ti letou záruku (počítaje ode dne nákupu) na otopná desková tělesa PURMO, maximálně však 11 let počítaje od data výroby umístěného na tělesu.
3. Otopná desková tělesa PURMO jsou určena k montáži do systému ústředního vytápění s maximálním provozním přetlakem 1MPa (0,6 MPa pro Purmo Planora) a ve kterých se používá teplonosná látka voda o maximální přípustné provozní teplotě 110 °C.
4. Maximálně přípustný přetlak během zkoušky těsnosti instalace je 1,2 MPa (0,8 MPa pro tělesa PURMO Planora). Kontrolu těsnosti instalace je nutné provádět při pracovním přetlaku rovnajícím se pracovnímu přetlaku v dané instalaci plus 0,2 MPa, avšak zkušební přetlak nemůže být menší než 0,4 MPa.
5. Záruka se vztahuje na tělesa připojena do systému ústředního vytápění realizovaných z černých ocelových, měděných nebo plastových trubek s antidifuzní bariérou a namontována v bytových, kancelářských, obchodních a jiných prostorách, v nichž se nevyskytují škodlivé korozní vlivy způsobované látkami obsaženými ve vzduchu a zejména nedochází ke stálému nebo občasnému navlhnutí povrchu tělesa. Během trvání záruky, těleso nebo jeho prvky, u kterých se vyskytnou vady způsobené vinou výrobce a jsou nahlášeny nejpozději do 1 měsíce od data jejich vyskytnutí, budou bezplatně opraveny nebo vyměněny za nové, bez vad.
6. Podmínky k uplatnění záruky jsou:
· předložení dokladu o nákupu,
· odborná instalace v systému ústředního vytápění dle platných norem, předpisů a podmínek užívání otopných deskových těles výrobce,
· dodržení norem, předpisů a podmínek užívání otopných deskových těles výrobce.
7. Záruka se nevztahuje:
· Na tělesa namontována v instalacích ústředního vytápění přímo spojených s vysokoteplotní tepelnou síti, například prostřednictvím ejektorových stanic nebo čerpadlových směšovacích stanic,
· Na tělesa namontována v parních instalacích,
· Na tělesa namontována v halách bazénů, automobilových myčkách, prádelnách, veřejných toaletách, koupelnách a jiných místnostech, kde se vyskytuje škodlivé působení korozních látek obsažených ve vzduchu, nebo dochází k občasnému nebo stálému navlhnutí povrchu tělesa – toto se netýká hygienických otopných deskových těles ve verzi s dodatečným zabezpečením proti korozi, pro kterou je záruka je 6 let, maximálně však 7 let od data výroby,
· Na tělesa namontována v instalacích ústředního vytápění, kde bude voda vypouštěna častěji a na delší dobu než to vyplývá z nevyhnutných provozních požadavků,
· Na tělesa namontována v instalacích ústředního vytápění spolu s otopnými tělesy jiných typů (litinové, hliníkové, měděné, měděno-hliníkové), kde jejich počet přesahuje 50% všech vytápěcích těles v instalaci.
8. Záruka se nebude vztahovat na poškození, která vznikla nesprávným používáním, skladováním, manipulací a transportem. Týká se to zvláště:
· skladovaní na otevřeném a nekrytém prostranství,
· mechanické poškození způsobené neodbornou manipulací,
· deformace příliš vysokým zkušebním přetlakem nebo statickým přetlakem v instalaci,
· deformace způsobené v důsledku zmrznutí instalace.
9. Záruka se nebude vztahovat na výrobek, který byl kupujícím nebo třetími osobami opravován nebo měněn bez souhlasu Výrobce,
10. V případě vyskytnutí se vad v záruční době je zahájeno reklamačního řízení. Poškozený nahlásí vady prodávajícímu, který s ním vyplní Reklamační protokol s přesným popisem vzniklé vady a uvedením všech požadovaných údajů obsažených ve formuláři včetně dokladu o koupi. Prodávající přijímá Reklamační protokol a zasílá je neprodleně Výrobci doporučeným dopisem k vyřízení. Výrobce, poskytující záruku, se zavazuje odpovědět na reklamační hlášení v průběhu 14 dní od data obdržení nahlášení reklamace.
11. Výrobce, za účelem vyřízení reklamace, si vyhrazuje právo prohlédnout reklamovaný výrobek přímo na místě instalace nebo po vzájemné dohodě na jiném místě. V případě uznání reklamace se výrobce zavazuje v termínu do 14 dní od data jejího uznání k bezplatné opravě nebo výměně výrobků nebo jeho částí, které byly uznány jako vadné. V případě vad, které nemají vliv na fungování tělesa, může výrobce navrhnout slevu z kupní ceny.
12. Výrobce si vyhrazuje právo volby způsobu vyřízení reklamace.
13. Doba záruky se prodlužuje o čas trvání opravy počítaný od data dodání výrobku Výrobci do dne opravy a v případě výměny tělesa za nové běží záruční doba od začátku.
14. Výrobce si vyhrazuje právo technických změn u svých výrobků bez předchozího oznámení za podmínky, že to nebude mít zásadní vliv na volbu tělesa.
15. Výrobce dodává otopná desková tělesa v obalu, který umožňuje snadnou instalaci. Je důležité, aby tento obal zůstal při montáži tělesa a to i tehdy, kdy se systém ústředního vytápění spouští za účelem ohřívání budovy při dokončovacích pracích nebo za účelem vysoušení budovy. Celkové odstranění obalu se doporučuje až po ukončení veškerých dokončovacích prací.
