Otopná tělesa do koupelen - Santorini

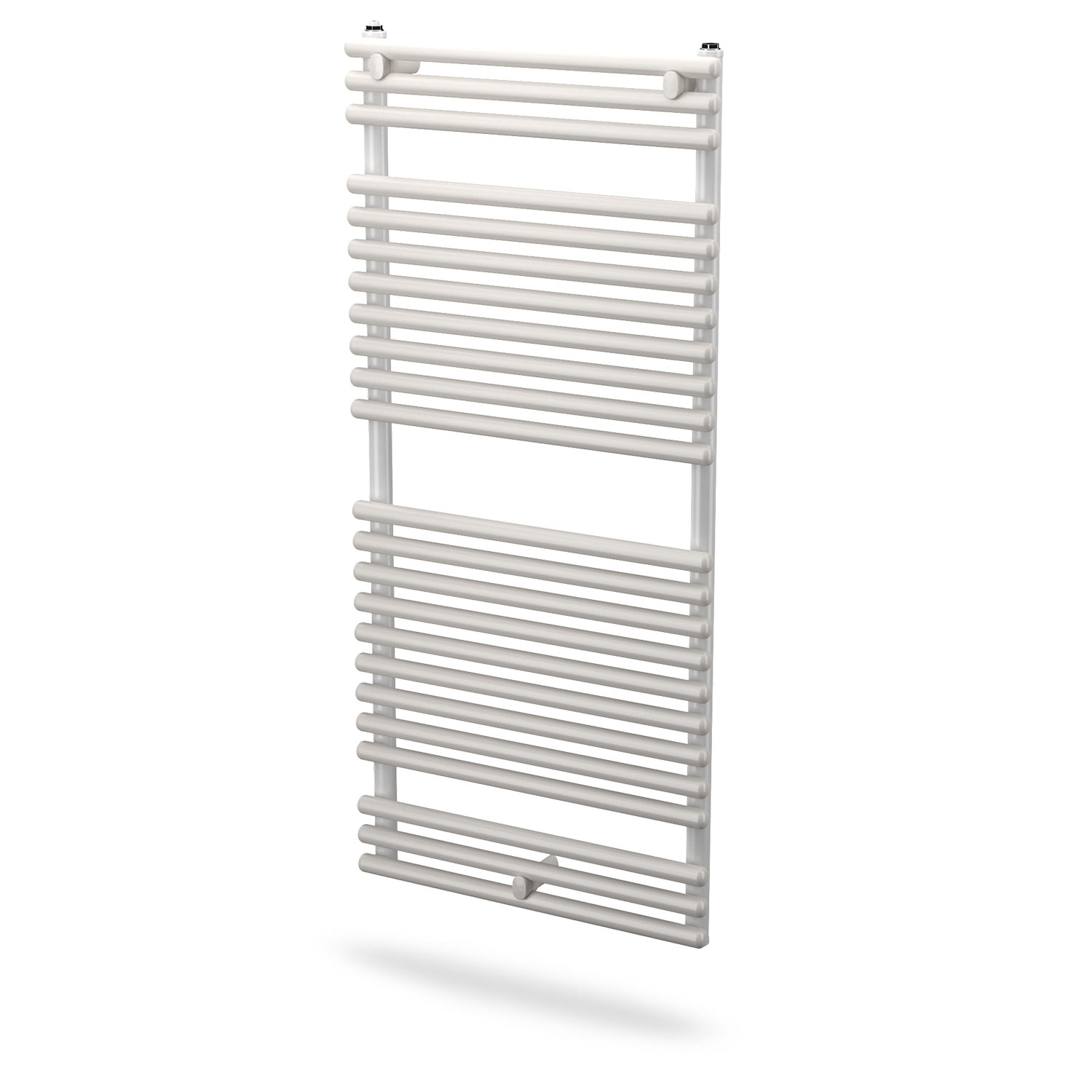

Santorini je radiátor vyrobený v technologii "on", s horizontálními kolektory umístěnými na kolektorech vertikálních.

+

Technické údaje

Materiál: vysoce kvalitní ocelový profil
Maximální provozní tlak 10 barů
Maximální teplota: 110°C
Připojení: čtyři přípojné vývody o průměru 1/2”
Příslušenství: závěsy s regulovatelnou vzdáleností radiátoru od zdi ruční odvzdušňovací ventil o průměru 1/2” záslepka o průměru 1/2”
Příprava povrchu: brokování, odmašťování, fosforace, proplachování demineralizovanou vodou
Základový nátěr: anaforéza
Nátěr: elektrostatické nanášení
Normy, atesty: PN EN 442, ISO 9001, ISO 14001, Hygienický atest SHÚ HK/B/0598/01/2002
Použití: vodní soustavy ústředního vytápění
Vyrobeno v: Rakousku
Záruka: 10 let
Zvláštní vlastnosti: Možnost objednat radiátor o výšce 714 nebo 1134 mm s bočním napojením, rozteč bočních přípojek 500 mm, dostupné varianty: pravostranná nebo levostranná

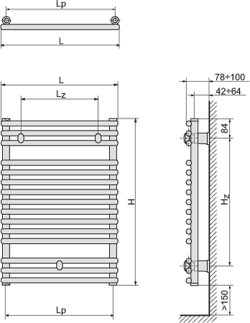

Rozměry otopných těles

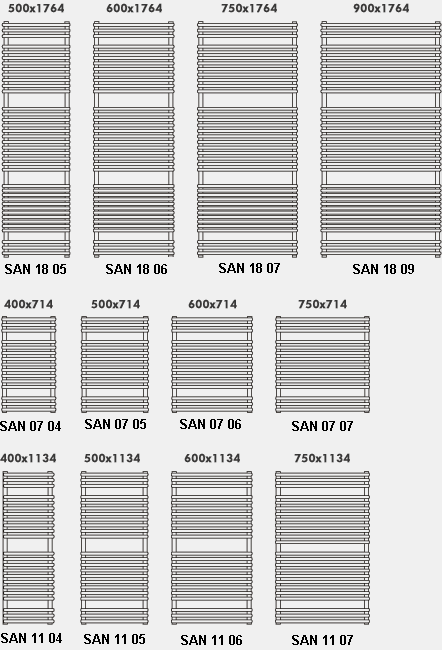

Rozměry radiátorů (v milimetrech):



Tepelný výkon a rozměry

Typ            Výkon [W]
75/65/
20°C
Výkon [W]
90/70/
20°C
Délka
L [mm]
Výška
H [mm]
Rozteč uchycení Připojovací
rozteč  Lp [mm]
Vodní
objem [dm³]
Hmotnost [kg] Počet
kolektorů
Lz [mm] Hz [mm]
SAN 07 04 300 375 400 714 250 546 360 2,3 5,8 15
SAN 07 05 370 463 500 714 350 546 460 2,8 6,8 15
SAN 07 06 435 544 600 714 450 546 560 3,2 7,8 15
SAN 07 07 529 661 750 714 600 546 710 3,9 9,2 15
SAN 11 04 465 581 400 1134 250 966 360 3,8 8,9 23
SAN 11 05 569 711 500 1134 350 966 460 4,5 10,4 23
SAN 11 06 665 831 600 1134 450 966 560 5,3 11,8 23
SAN 11 07 805 1006 750 1134 600 966 710 6,4 13,9 23
SAN 18 05 894 1118 500 1764 350 1596 460 7,5 15,8 36
SAN 18 06 1038 1298 600 1764 450 1596 560 8,5 18,2 36
SAN 18 07 1246 1558 750 1764 600 1596 710 9,9 21,7 36
SAN 18 09 1447 1809 900 1764 750 1596 860 11,3 25,2 36

Tepelný výkon koupelnových těles (W) je stanoven dle normy EN 442 pro teplotní spád 75/65/20 °C a 70/55/20 °C.
Koupelnová tělesa Santorini A lze objednat s bočním připojením z levé nebo pravé strany.

Uchycení



Unikátní systém závěsů

To, co u jiných radiátorů znemožňuje je správně zavěsit v libovolném místě koupelny (nerovný povrch, atypická povrchová úprava), to je v případě nové série koupelnových radiátorů Purmo vyřešeno nápaditě a prakticky. S každým radiátorem je dodáván komplet závěsů, které umožňují regulovat vzdálenost mezi tělesem a zdí až do 22 mm. Navíc je možné radiátor vyrovnat bez ohledu na nerovnosti zdi.

Opravné koeficienty

tz tp Teplota vzduchu ve vytápěné místnosti ti [°C]
°C °C 16 18 20 22 24
90 70 0,73 0,76 0,80 0,83 0,87
80 60 0,91 0,96 1,01 1,07 1,13
75 65 0,90 0,95 1,00 1,05 1,12
75 60 0,97 1,02 1,08 1,14 1,21
75 55 1,04 1,10 1,17 1,24 1,32
70 60 1,03 1,08 1,15 1,22 1,30
70 55 1,11 1,17 1,25 1,33 1,42
70 50 1,20 1,28 1,37 1,47 1,58
65 55 1,18 1,26 1,34 1,43 1,54
65 50 1,29 1,37 1,47 1,59 1,71
60 50 1,39 1,48 1,60 1,73 1,87
60 45 1,53 1,65 1,78 1,94 2,13
55 45 1,66 1,80 1,96 2,15 2,37

Prohlášení o shodě II/2014

Produktový katalog všech výrobků Purmo

Prohlášení o shodě pro koupelnové radiátory PURMO

Záruční podmínky otopných deskových těles Purmo
záruka 10 let

Záruční podmínky otopných deskových těles Purmo
1. Otopná desková tělesa  PURMO jsou uvedena do oběhu na základě prohlášení o shodě s EN 442 v souladu se směrnicí Rady 89/106/EHS (nařízení vlády č.: 190/2002 Sb.).

2. RETTIG HEATING Sp. z o.o. se sídlem v Rybniku, ul. Przemysłowa, Polsko (dále zvaný „Výrobce“) poskytuje na území České republiky 10-ti letou záruku (počítaje ode dne nákupu) na  otopná desková tělesa PURMO, maximálně však 11 let počítaje od data výroby umístěného na tělesu.

3. Otopná desková tělesa  PURMO jsou určena k montáži do systému ústředního vytápění s maximálním provozním přetlakem 1MPa (0,6 MPa pro Purmo Planora) a ve kterých se používá teplonosná látka voda o maximální přípustné provozní teplotě 110 °C.

4. Maximálně přípustný přetlak během zkoušky těsnosti instalace je 1,2 MPa (0,8 MPa pro tělesa PURMO Planora). Kontrolu těsnosti instalace je nutné provádět při pracovním přetlaku rovnajícím se pracovnímu přetlaku v dané instalaci plus 0,2 MPa, avšak zkušební přetlak nemůže být menší než 0,4 MPa.

5. Záruka se vztahuje na tělesa připojena do systému ústředního vytápění realizovaných z černých ocelových,  měděných nebo plastových trubek s antidifuzní bariérou a namontována v bytových, kancelářských, obchodních a jiných prostorách, v nichž se nevyskytují škodlivé korozní vlivy způsobované látkami obsaženými ve vzduchu a zejména nedochází ke stálému nebo občasnému navlhnutí povrchu tělesa. Během trvání záruky, těleso nebo jeho prvky, u kterých se vyskytnou vady způsobené vinou výrobce a jsou nahlášeny nejpozději do 1 měsíce od data jejich vyskytnutí, budou bezplatně opraveny nebo vyměněny za nové, bez vad.

6. Podmínky k uplatnění záruky jsou:
· předložení dokladu o nákupu,
· odborná instalace v systému ústředního vytápění dle platných norem, předpisů a podmínek užívání otopných deskových těles výrobce,
· dodržení norem, předpisů a podmínek užívání otopných deskových těles výrobce.

7. Záruka se nevztahuje:
· Na tělesa namontována v instalacích ústředního vytápění přímo spojených s vysokoteplotní tepelnou síti, například prostřednictvím ejektorových stanic nebo čerpadlových směšovacích stanic,
· Na tělesa namontována v parních  instalacích,
· Na tělesa namontována v halách bazénů, automobilových myčkách, prádelnách, veřejných toaletách, koupelnách a jiných místnostech, kde se vyskytuje škodlivé působení korozních látek  obsažených ve vzduchu, nebo dochází k občasnému nebo stálému navlhnutí povrchu tělesa – toto se netýká hygienických otopných deskových těles ve verzi s dodatečným zabezpečením proti korozi, pro kterou je záruka je 6 let, maximálně však 7 let od data výroby,
· Na tělesa namontována v instalacích ústředního vytápění, kde bude voda vypouštěna častěji a na delší dobu než to vyplývá z nevyhnutných provozních požadavků,
· Na tělesa namontována v instalacích ústředního vytápění spolu s otopnými tělesy jiných typů (litinové, hliníkové, měděné, měděno-hliníkové), kde jejich počet přesahuje 50% všech vytápěcích těles v instalaci.

8. Záruka se nebude vztahovat na poškození, která vznikla nesprávným používáním, skladováním, manipulací a transportem. Týká se to zvláště:
· skladovaní na otevřeném a nekrytém prostranství,
· mechanické poškození způsobené neodbornou manipulací,
· deformace příliš vysokým zkušebním přetlakem nebo statickým přetlakem v instalaci,
· deformace způsobené v důsledku zmrznutí instalace.

9. Záruka se nebude vztahovat na výrobek, který byl kupujícím nebo třetími osobami opravován nebo měněn bez souhlasu Výrobce,

10. V případě vyskytnutí se vad v záruční době je zahájeno reklamačního řízení. Poškozený nahlásí vady prodávajícímu, který s ním vyplní Reklamační protokol s přesným popisem vzniklé vady a uvedením všech požadovaných údajů obsažených ve formuláři včetně dokladu o koupi. Prodávající přijímá Reklamační protokol a zasílá je neprodleně Výrobci doporučeným dopisem k vyřízení. Výrobce, poskytující záruku, se zavazuje odpovědět na reklamační hlášení v průběhu 14 dní od data obdržení nahlášení reklamace.

11. Výrobce, za účelem vyřízení reklamace, si vyhrazuje právo prohlédnout reklamovaný výrobek přímo na místě instalace nebo po vzájemné dohodě na jiném místě. V případě uznání reklamace se výrobce zavazuje v termínu do 14 dní od data jejího uznání k bezplatné opravě nebo výměně výrobků nebo jeho částí, které byly uznány jako vadné. V případě vad, které nemají vliv na fungování tělesa, může výrobce navrhnout slevu  z kupní ceny.

12. Výrobce  si vyhrazuje  právo volby způsobu vyřízení reklamace.

13. Doba záruky se prodlužuje o čas trvání opravy počítaný od data dodání výrobku Výrobci do dne opravy a v případě výměny tělesa za nové běží záruční doba od začátku.

14. Výrobce si vyhrazuje právo technických změn u svých výrobků bez předchozího oznámení za podmínky, že to nebude mít zásadní vliv na volbu tělesa.

15. Výrobce dodává otopná desková tělesa v obalu, který umožňuje snadnou instalaci. Je důležité, aby tento obal zůstal při montáži tělesa a to i tehdy, kdy se systém ústředního vytápění spouští za účelem ohřívání budovy při dokončovacích pracích nebo za účelem vysoušení budovy. Celkové odstranění obalu se doporučuje až po ukončení veškerých dokončovacích prací.
