Otopná desková tělesa

PURMO Compact

Otopná desková tělesa - PURMO Compact

Deskové radiátory s konvekčními plochami, boční strany chráněné kryty, horní strana s krycí mřížkou.

Čtyři boční přípojné otvory v každém rohu radiátoru s vnitřním závitem ½″.

+

Technické údaje



Materiál: hlubokotažný nízkouhlíkový plech válcovaný za studena FePO1
Tloušťka plechu:
Rozteč vertikálních vodních kanálků: 33 1/3 mm
Výšky radiátorů: 300, 450, 550, 600, 900, 950 mm
Délky radiátorů: 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
Maximální provozní tlak: 10 bar
Zkušební tlak: 13 bar (při výrobě)
12 bar (po instalaci)
Maximální teplota: 110°C
Barva: RAL 9016 bílá, jiné na objednávku
Základová vrstva: KTL II - kataforéza druhé generace
Povrchová vrstva: elektrostaticky nanášená
Výroba: splňuje BS EN ISO 9001, certifikáty FM 32533 a BS EN ISO 14001 certifikát EMS 75685 kontrolovaný organizací British Standards Institution
Prohlášení o shodě s normou PN-EN 442-1: 1992/A1:2005
PN-EN 442-2: 1992/A2:2005
PN-EN 442-1:2005
Hygienický atest: HK/B/0050/01/2006
Záruka: 10 let



Rozměry otopných těles

Rozměry radiátorů (v milimetrech), kde:

H - výška (300, 450, 500, 550, 600, 900, 950)
L - délka (400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600,1800, 2000, 2300, 2600, 3000)
h - rozteč přípojných vývodů




Boční pohled

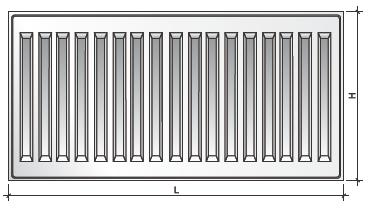

Čelní pohled














Tepelný výkon a rozměry

Tepelný výkon [W] radiátorů při teplotě vzduchu ve vytápěné místnosti ti = 20°C (výška a délka uvedené v mm).

S potěšením Vás informujeme, že díky práci našich inženýrů z mezinárodní vědecko-vývojové skupiny Rettig ICC se nám podařilo zvýšit tepelné výkony radiátorů PURMO zdokonalením vnitřní konstrukce našich výrobků a výrobní technologie.

Testy provedené certifikovaným výzkumným střediskem ISO ve Stuttgartu v Německu potvrdily zvýšení výkonu radiátorů odstupňovaného podle jejich rozměrů. Takže například tepelný výkon radiátoru C/CV 22 600 1000 vzrostl o 3,76%.

výška 300 450  500
délka typ C C C
teplota vody 11 22 33 11 22 33 11 22 33
ukazatel n 1.2981 1.3094 1.3140 1.3048 1.3226 1.3313 1.3070 1.3270 1.3371
400 75/65°C 218 384 539 316 539 748 347 588 814
  70/55°C 175 308 431 253 430 596 278 469 649
  55/45°C 112 195 273 161 272 376 177 296 408
500 75/65°C 273 481 674 395 674 935 434 735 1018
  70/55°C 219 385 539 317 538 746 348 587 811
  55/45°C 140 244 341 201 340 470 221 370 510
600 75/65°C 328 577 808 474 808 1121 521 882 1221
  70/55°C 263 462 647 380 646 895 417 704 973
  55/45°C 167 293 410 241 408 564 265 444 612
700 75/65°C 382 673 943 553 943 1308 608 1029 1425
  70/55°C 307 539 754 443 753 1044 487 822 1135
  55/45°C 195 342 478 282 476 657 309 518 714
800 75/65°C 437 769 1078 632 1078 1495 694 1176 1628
  70/55°C 350 616 862 506 861 1193 556 939 1298
  55/45°C 223 391 546 322 544 751 353 592 816
900 75/65°C 491 865 1212 711 1212 1682 781 1323 1832
  70/55°C 394 693 970 570 969 1342 626 1056 1460
  55/45°C 251 440 615 362 612 845 398 666 918
1000 75/65°C 546 961 1347 790 1347 1869 868 1470 2035
  70/55°C 438 770 1078 633 1076 1491 695 1174 1622
  55/45°C 279 488 683 402 680 939 442 740 1020
1100 75/65°C 601 1057 1482 869 1482 2056 955 1617 2239
  70/55°C 482 846 1186 696 1184 1640 765 1291 1784
  55/45°C 307 537 751 443 748 1033 486 814 1122
1200 75/65°C 655 1153 1616 948 1616 2243 1042 1764 2442
  70/55°C 526 923 1293 760 1291 1789 834 1408 1946
  55/45°C 335 586 820 483 816 1127 530 888 1224
1400 75/65°C 764 1345 1886 1106 1886 2617 1215 2058 2849
  70/55°C 613 1077 1509 886 1507 2087 973 1643 2271
  55/45°C 391 684 956 563 952 1315 618 1037 1427
1600 75/65°C 874 1538 2155 1264 2155 2990 1389 2352 3256
  70/55°C 701 1231 1724 1013 1722 2386 1113 1878 2595
  55/45°C 447 781 1093 644 1088 1503 707 1185 1631
1800 75/65°C 983 1730 2425 1422 2425 3364 1562 2646 3663
  70/55°C 788 1385 1940 1140 1937 2684 1252 2112 2919
  55/45°C 502 879 1229 724 1224 1691 795 1333 1835
2000 75/65°C 1092 1922 2694 1580 2694 3738 1736 2940 4070
  70/55°C 876 1539 2156 1266 2152 2982 1391 2347 3244
  55/45°C 558 977 1366 805 1360 1878 883 1481 2039
2300 75/65°C 1256 2210 3098 1817 3098 4299 1996 3381 4681
  70/55°C 1008 1770 2479 1456 2475 3429 1599 2699 3730
  55/45°C 642 1123 1571 926 1564 2160 1016 1703 2345
2600 75/65°C 1420 2499 3502 2054 3502 4859 2257 3822 5291
  70/55°C 1139 2001 2802 1646 2798 3877 1808 3051 4217
  55/45°C 726 1270 1776 1046 1768 2442 1148 1925 2651
3000 75/65°C 1638 2883 4041 2370 4041 5607 2604 4410 6105
  70/55°C 1314 2309 3233 1899 3229 4473 2086 3521 4866
  55/45°C 837 1465 2049 1207 2040 2818 1325 2221 3059



výška 600 900
délka typ C C
teplota vody 11 21s 22 33 11 22 33
ukazatel n 1.3115 1.3213 1.3358 1.3486 1.3170 1.3561 1.3600
400 75/65°C 407 536 684 942 571 955 1304
  70/55°C 326 428 545 750 456 759 1035
  55/45°C 207 271 343 469 289 474 646
500 75/65°C 509 670 855 1178 714 1194 1630
  70/55°C 407 535 681 937 571 949 1294
  55/45°C 258 338 428 587 361 592 807
600 75/65°C 611 804 1025 1414 856 1433 1956
  70/55°C 489 643 817 1124 685 1138 1553
  55/45°C 310 406 514 704 433 711 968
700 75/65°C 713 938 1196 1649 999 1672 2282
  70/55°C 570 750 954 1312 799 1328 1812
  55/45°C 362 474 600 821 506 829 1130
800 75/65°C 814 1072 1367 1885 1142 1910 2608
  70/55°C 652 857 1090 1499 913 1518 2071
  55/45°C 413 542 685 939 578 948 1291
900 75/65°C 916 1206 1538 2120 1284 2149 2934
  70/55°C 733 964 1226 1687 1027 1707 2329
  55/45°C 465 609 771 1056 650 1066 1453
1000 75/65°C 1018 1340 1709 2356 1427 2388 3260
  70/55°C 815 1071 1362 1874 1141 1897 2588
  55/45°C 517 677 857 1173 722 1185 1614
1100 75/65°C 1120 1474 1880 2592 1570 2627 3586
  70/55°C 896 1178 1499 2061 1255 2087 2847
  55/45°C 569 745 943 1291 795 1303 1776
1200 75/65°C 1222 1608 2051 2827 1712 2866 3912
  70/55°C 978 1285 1635 2249 1369 2277 3106
  55/45°C 620 812 1028 1408 867 1422 1937
1400 75/65°C 1425 1876 2393 3298 1998 3343 4564
  70/55°C 1141 1499 1907 2624 1598 2656 3623
  55/45°C 724 948 1200 1643 1011 1659 2260
1600 75/65°C 1629 2144 2734 3770 2283 3821 5216
  70/55°C 1304 1713 2180 2999 1826 3035 4141
  55/45°C 827 1083 1371 1877 1156 1896 2583
1800 75/65°C 1832 2412 3076 4241 2569 4298 5868
  70/55°C 1467 1928 2452 3373 2054 3415 4659
  55/45°C 930 1218 1542 2112 1300 2133 2905
2000 75/65°C 2036 2680 3418 4712 2854 4776 6520
  70/55°C 1630 2142 2725 3748 2282 3794 5176
  55/45°C 1034 1354 1714 2347 1445 2370 3228
2300 75/65°C 2341 3082 3931 5419 3282 5492 7498
  70/55°C 1874 2463 3133 4310 2625 4363 5953
  55/45°C 1189 1557 1971 2699 1662 2725 3713
2600 75/65°C 2647 3484 4443 6126 3710 6209 8476
  70/55°C 2119 2784 3542 4873 2967 4932 6729
  55/45°C 1344 1760 2228 3051 1878 3080 4197
3000 75/65°C 3054 4020 5127 7068 4281 7164 9780
  70/55°C 2445 3213 4087 5622 3424 5691 7764
  55/45°C 1551 2031 2571 3520 2167 3554 4842

Vodní objem a hmotnost

výška: 300 450  500
11 22 33 11  22  33 11 22 33
hmotnost: 9,7  15,7  25,0  14,4  24,3  37,4  16,0  27,2  41,5
objem: 1,7  3,4  5,0  2,3  4,8  7,0  2,6 5,2 7,7
výška: 600 900
11 21s 22 33 11 22  33
hmotnost: 19,1  28,8  32,9  49,8  28,6  50,1  74,6
objem: 3,0  6,2  6,2  9,0  4,4  8,9  13,0

Hmotnost je uvedena v kilogramech na 1 metr délky radiátoru.
Objem vody je uveden v dm³ na 1 metr délky radiátoru.

Hydraulické charakteristiky

Odpor průtoku vody radiátorem závisí na proudu jejího objemu.

U jednodeskových radiátorů typu C11 a H10 se pokles tlaku v radiátoru vyjadřuje rovnicí:

Δp = 0,0160 * q2
Kv = 2,5 m³/h

U vícedeskových radiátorů typu C21s, C22 a C33 a také H20 a H30 se pokles tlaku v radiátoru vyjadřuje rovnicí:

Δp= 0,0105 * q2
Kv = 3,1 m³/h

gdzie:

Δp- odpor průtoku vody radiátorem vyjádřený v Pascalech [Pa]
q - proud objemu vody protékající radiátorem, vyjádřený v kilogramech za hodinu [kg/h]

Způsoby připojení

Jednostranné boční připojení.

Jedná se o nejčastěji používané řešení, které umožňuje připojit radiátory jak z pravé, tak z levé strany. Přívod by měl být připojen k hornímu vývodu radiátoru, odvod pak k dolnímu. Opačné napojení vede ke snížení tepelného výkonu o více než 30%.



Křížové připojení.

Doporučuje se u radiátorů o délce přesahující 2000 mm a dále u těch, jejichž délka čtyřnásobně překračuje výšku. Přívod by měl být připojen k pravému nebo levému hornímu vývodu, odvod pak k protilehlému dolnímu vývodu. Opačné napojení vede ke snížení tepelného výkonu radiátoru o více než 30%.



Sedlovité připojení.

Používá se nejčastěji u radiátorů typu C, kdy je topná soustava vedena podlahou. Může se použít také u radiátorů typu H a po odstranění termostatického ventilu i u radiátorů typu CV a HV. Při použití tohoto typu připojení bude tepelný výkon radiátoru asi o 10 % nižší než je jeho jmenovitý výkon.

Uchycení


Zadní pohled

Montážní vzdálenosti: mm

typ C11 C21s, C22, C33
L L1 L2 L1 L2
400-1600 117 - 133 -
 1800 117 917 133 900
 2000 117 1017 133 1000
 2300 117 1150 133 1150
 2600 117 1317 133 1300
 3000 117 1517 133 1500





 Sada uchycení k otopným tělesům typu: C11, C21s, C22, C33















Stojanové konzole k otopným tělesům typu 21s, 22, 33 výšky 300-900







výška 300 - 600 mm výška 900 mm
Délka tělesa [mm] počet
konzol
Délka tělesa [mm]

počet
konzol

400 - 1800 2 400 - 1200 2
2000 - 2300 3 1400 - 1800 3
2600 - 3000 4 2000 - 3000 4







































Opravné koeficienty

Korekční koeficienty pro volbu tepelného výkonu radiátorů PURMO pro parametry jiné než 75/65/20°C

t z t p Teplota vzduchu ve vytápěné místnosti t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54

Tabulka byla zpracována pro koeficient n = 1,3

TECHNICKÝ CENÍK - Otopná desková a dekorační tělesa

TECHNICKÝ KATALOG - Otopná desková a dekorační tělesa 2022

Prohlášení o shodě II/2014

Prohlášení o shodě pro radiátory PURMO typu C, V, P, PV

Záruční podmínky otopných deskových těles Purmo
záruka 10 let

Záruční podmínky otopných deskových těles Purmo
1. Otopná desková tělesa  PURMO jsou uvedena do oběhu na základě prohlášení o shodě s EN 442 v souladu se směrnicí Rady 89/106/EHS (nařízení vlády č.: 190/2002 Sb.).

2. RETTIG HEATING Sp. z o.o. se sídlem v Rybniku, ul. Przemysłowa, Polsko (dále zvaný „Výrobce“) poskytuje na území České republiky 10-ti letou záruku (počítaje ode dne nákupu) na  otopná desková tělesa PURMO, maximálně však 11 let počítaje od data výroby umístěného na tělesu.

3. Otopná desková tělesa  PURMO jsou určena k montáži do systému ústředního vytápění s maximálním provozním přetlakem 1MPa (0,6 MPa pro Purmo Planora) a ve kterých se používá teplonosná látka voda o maximální přípustné provozní teplotě 110 °C.

4. Maximálně přípustný přetlak během zkoušky těsnosti instalace je 1,2 MPa (0,8 MPa pro tělesa PURMO Planora). Kontrolu těsnosti instalace je nutné provádět při pracovním přetlaku rovnajícím se pracovnímu přetlaku v dané instalaci plus 0,2 MPa, avšak zkušební přetlak nemůže být menší než 0,4 MPa.

5. Záruka se vztahuje na tělesa připojena do systému ústředního vytápění realizovaných z černých ocelových,  měděných nebo plastových trubek s antidifuzní bariérou a namontována v bytových, kancelářských, obchodních a jiných prostorách, v nichž se nevyskytují škodlivé korozní vlivy způsobované látkami obsaženými ve vzduchu a zejména nedochází ke stálému nebo občasnému navlhnutí povrchu tělesa. Během trvání záruky, těleso nebo jeho prvky, u kterých se vyskytnou vady způsobené vinou výrobce a jsou nahlášeny nejpozději do 1 měsíce od data jejich vyskytnutí, budou bezplatně opraveny nebo vyměněny za nové, bez vad.

6. Podmínky k uplatnění záruky jsou:
· předložení dokladu o nákupu,
· odborná instalace v systému ústředního vytápění dle platných norem, předpisů a podmínek užívání otopných deskových těles výrobce,
· dodržení norem, předpisů a podmínek užívání otopných deskových těles výrobce.

7. Záruka se nevztahuje:
· Na tělesa namontována v instalacích ústředního vytápění přímo spojených s vysokoteplotní tepelnou síti, například prostřednictvím ejektorových stanic nebo čerpadlových směšovacích stanic,
· Na tělesa namontována v parních  instalacích,
· Na tělesa namontována v halách bazénů, automobilových myčkách, prádelnách, veřejných toaletách, koupelnách a jiných místnostech, kde se vyskytuje škodlivé působení korozních látek  obsažených ve vzduchu, nebo dochází k občasnému nebo stálému navlhnutí povrchu tělesa – toto se netýká hygienických otopných deskových těles ve verzi s dodatečným zabezpečením proti korozi, pro kterou je záruka je 6 let, maximálně však 7 let od data výroby,
· Na tělesa namontována v instalacích ústředního vytápění, kde bude voda vypouštěna častěji a na delší dobu než to vyplývá z nevyhnutných provozních požadavků,
· Na tělesa namontována v instalacích ústředního vytápění spolu s otopnými tělesy jiných typů (litinové, hliníkové, měděné, měděno-hliníkové), kde jejich počet přesahuje 50% všech vytápěcích těles v instalaci.

8. Záruka se nebude vztahovat na poškození, která vznikla nesprávným používáním, skladováním, manipulací a transportem. Týká se to zvláště:
· skladovaní na otevřeném a nekrytém prostranství,
· mechanické poškození způsobené neodbornou manipulací,
· deformace příliš vysokým zkušebním přetlakem nebo statickým přetlakem v instalaci,
· deformace způsobené v důsledku zmrznutí instalace.

9. Záruka se nebude vztahovat na výrobek, který byl kupujícím nebo třetími osobami opravován nebo měněn bez souhlasu Výrobce,

10. V případě vyskytnutí se vad v záruční době je zahájeno reklamačního řízení. Poškozený nahlásí vady prodávajícímu, který s ním vyplní Reklamační protokol s přesným popisem vzniklé vady a uvedením všech požadovaných údajů obsažených ve formuláři včetně dokladu o koupi. Prodávající přijímá Reklamační protokol a zasílá je neprodleně Výrobci doporučeným dopisem k vyřízení. Výrobce, poskytující záruku, se zavazuje odpovědět na reklamační hlášení v průběhu 14 dní od data obdržení nahlášení reklamace.

11. Výrobce, za účelem vyřízení reklamace, si vyhrazuje právo prohlédnout reklamovaný výrobek přímo na místě instalace nebo po vzájemné dohodě na jiném místě. V případě uznání reklamace se výrobce zavazuje v termínu do 14 dní od data jejího uznání k bezplatné opravě nebo výměně výrobků nebo jeho částí, které byly uznány jako vadné. V případě vad, které nemají vliv na fungování tělesa, může výrobce navrhnout slevu  z kupní ceny.

12. Výrobce  si vyhrazuje  právo volby způsobu vyřízení reklamace.

13. Doba záruky se prodlužuje o čas trvání opravy počítaný od data dodání výrobku Výrobci do dne opravy a v případě výměny tělesa za nové běží záruční doba od začátku.

14. Výrobce si vyhrazuje právo technických změn u svých výrobků bez předchozího oznámení za podmínky, že to nebude mít zásadní vliv na volbu tělesa.

15. Výrobce dodává otopná desková tělesa v obalu, který umožňuje snadnou instalaci. Je důležité, aby tento obal zůstal při montáži tělesa a to i tehdy, kdy se systém ústředního vytápění spouští za účelem ohřívání budovy při dokončovacích pracích nebo za účelem vysoušení budovy. Celkové odstranění obalu se doporučuje až po ukončení veškerých dokončovacích prací.
