Панельні радіатори - PURMO Air

*Довжина 700 мм стосується тільки нагрівачів  PURMO типу С

Товщина сталі відповідно до EN-442

• Розміри радіаторів
• Теплова потужність та розміри
• Безпека і комфорт
• Типи радіаторів
• Кріплення



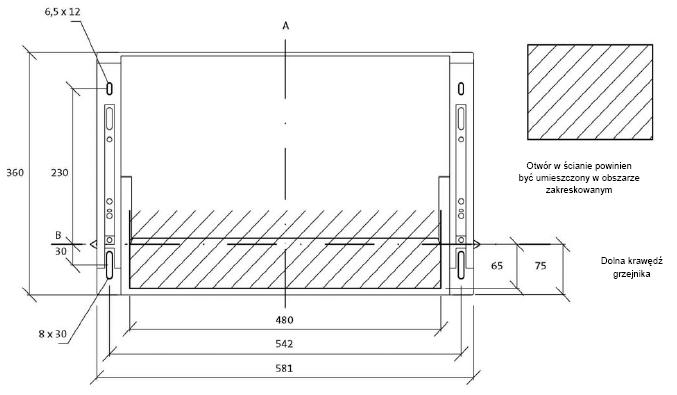

Технічні дані:

Клас фільтру:	F7
Висота радіаторів у системі:	300,450, 500, 600 мм
Довжина радіаторів у системі:	700*, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 мм
Висота:	79 мм
Ширина:	567 мм
Глибина:	77 (PA11), 119 (PA22)
Вага:	близько 3 кг
Колір:	RAL 9010 білосніжний
Обробка поверхні:	дробеструминна обробка, знежирювання, фосфатування, промивка демінералізованою водою, хромова пасивація, електростатичне напилення
Гігієнічний сертифікат:	HK/B/1503/01/2005
Гарантія:	10 років

*Довжина 700 мм стосується тільки нагрівачів  PURMO типу С

Теплова потужність нагрівачів PURMO C i PURMO V при використанні одного комплекту PURMO Air:

[W] для теплоносія з температурою живлення і повернення 75/65ºC та для температури повітря в приміщенні, що опалюється, 20ºC, відповідно до норми PN-EN 442.

висота		300		450			600
довжина	тип	C i V		C i V			C i V
	tz/tp	22	33	11	22	33	11	22	33
700	75/65ºC			714	1098		891	1362
800	75/65ºC	911	1216	791	1228	1672	990	1526	2104
900	75/65ºC			867	1358		1089	1691
1000	75/65ºC	1100	1478	943	1489	1043	1188	1856	2574
1100	75/65ºC			1020	1619		1287	2021
1200	75/65ºC	1289	1741	1096	1749	2414	1385	2185	3044
1400	75/65ºC	1478	2003	1249	2009	2785	1583	2515	3514
1600	75/65ºC	1667	2266	1402	2270	3156	1780	2844	3984
1800	75/65ºC	1856	2529	1554	2530	3527	1978	3173	4454
2000	75/65ºC	2045	2791	1707	2790	3899	2176	3503	4925

Теплова потужність нагрівачів PURMO PLAN при використанні одного комплекту PURMO Air:

[W] для теплоносія з температурою живлення і повернення 75/65ºC та для температури повітря в приміщенні, що опалюється, 20ºC, відповідно до норми PN-EN 442.

висота		300		450			600
довжина	тип	PLAN DF		PLAN DF			PLAN DF
	tz/tp	22	33	11	22	33	11	22	33
700	75/65ºC	800	1063	754	1168	1595	871	1342	1849
800	75/65ºC	891	1197	836	1307	1795	967	1504	2081
900	75/65ºC	983	1328	917	1446	1996	1063	1666	2314
1000	75/65ºC	1074	1460	999	1585	2196	1160	1829	2546
1200	75/65ºC	1257	1724	1163	1863	2597	1352	2153	3010
1400	75/65ºC	1439	1989	1326	2141	2998	1544	2478	3474
1600	75/65ºC	1622	2253	1490	2419	3399	1736	2802	3938
1800	75/65ºC	1805	2518	1656	2698	3801	1928	3126	4402
2000	75/65ºC	1987	2782	1817	2976	4202	2121	3451	4866

Подані вище таблиці стосуються типових, найбільш характерних умов для приміщення: розрахункові параметри системи 75/65/20ºC, від'ємний тиск в приміщенні 10 Па, при якому система повинна подати в приміщення 10 літрів повітря в секунду. Передбачається, що 10% зовнішнього повітря потрапляє в приміщення за допомогою інфільтрації, тобто поза системою PURMO Air. Для проектування і підбору вентиляційних радіаторів використовується програма PURMO Air. Найновішу версію програми можна знайти на нашій інтернет-сторінці: http://www.purmo.com/ або отримати на компакт-диску разом з програмами, які допомагають у проектуванні.

Програма дозволяє вибрати оптимальне рішення. Крім повної потужності програма показує середню температуру повітря над радіатором t_i,ref

• низький рівень вимог: t_i,відн > t_вим - 8^ºC
• високий рівень вимог: t_i,відн > t_вим - 2^ºC (напр., дитячі кімнати, кімнати для хворих та ін.)

Також проектант повинен визначити від’ємний тиск у приміщенні та процентну частку повітря, що просочується через негерметичність конструкції. Ці дані є необхідними для правильного проектування системи.



Щоб вентиляційна система працювала безпечно, температура води в системі обігрівання повинна управлятися погодною автоматикою. Рекомендується застосовувати термостатичні клапани із зовнішнім датчиком, розміщеним під радіатором. Коли термостат вимкне радіатор, повітря, що подається, починає охолоджуватись, що призводить до його повторного відкриття. Пульсуюча дія клапана не допустить надмірного охолодження повітря, що подається, і виключить ризик замерзання радіатора.

Частота заміни фільтруючої вкладки залежить від якості зовнішнього повітря. Якість повітря у великому місті безперечно гірша, ніж якість повітря у передмісті. Тому стан фільтруючої вкладки потрібно перевіряти через рівні проміжки часу, щоб знайти відповідний часовий проміжок між замінами.

Фільтр потрібно замінити тоді, коли він явно забруднений. Як правило, фільтруюча вкладка замінюється раз на рік. Для чищення фільтруючої вкладки або її заміни необхідно відкрутити гвинти, якими кріпиться фільтруюча камера, а потім її відкрити. Поверхню каналу можна чистити за допомогою пилососа або щітки.

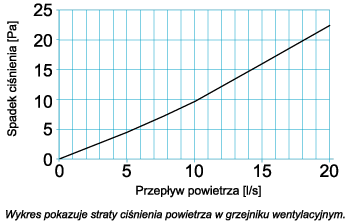

Зменшення тиску, регулювання

Для забезпечення належної роботи вентиляції під час проектування необхідно врахувати потрібну різницю тиску, тобто від’ємний тиск. Він не повинен бути дуже високим відносно герметичності будинку, бо в такому разі повітря буде потрапляти всередину через щілини. Рекомендоване зменшення тиску не повинно перевищувати 12 Па. Форма припливного каналу і зовнішня вхідна решітка впливають на втрати тиску. Ці елементи повинні враховуватися під час проектування.

Якщо будинок негерметичний, до приміщень потрапить неконтрольована кількість зовнішнього повітря і це збільшить потребу в тепловій енергії. У цьому випадку ми повинні переглянути розміри радіаторів, враховуючи додаткові витрати тепла.

Повністю відкритий канал подачі зовнішнього повітря дозволяє направити свіже повітря до приміщення, розрахованого для двох осіб.

В приміщеннях, розрахованих на одну особу, в каналі встановлюється спеціальний фланець  (входить до складу комплекту), який наполовину обмежує кількість повітря, що подається. PURMO Air також дозволяє в простий спосіб перекрити вхід повітря, напр., при ризику пожежі або витоку газу. Потрібно повернути фільтруючу вкладку на 90º, закриваючи бічну поверхню вкладки доступу повітря через радіатор.

Додаткове регулювання кількості вентиляційного повітря відбувається за допомогою витяжних решіток, розташованих в кухнях, ванних кімнатах і туалетах. Вся кількість вентиляційного повітря може регулюватися вентилятором або дросельними заслінками.

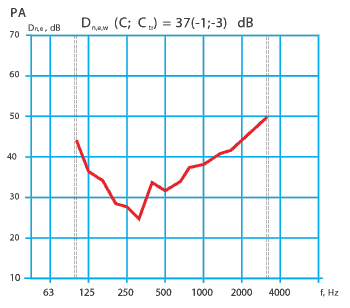

Звукоізоляція



Метод вимірювання:	ISO 140-10:1991
Класифікація:	ISO 717-1:1996
Поверхня віднесення: 10 м	10 m

Насадка, що обмежує кількість повітря, що подається, наполовину, підвищує звукоізоляцію приблизно на 3 дБ.



Скорочення: f – частота, Гц Dn,e - Звукоізоляція вентилятора свіжого повітря на одній третині октавної смуги, дБ Dn,e,w - Коефіцієнт ізоляції вентилятора свіжого повітря, дБ Ctr - Поправковий коефіцієнт — шум, спричинений дорожнім рухом, дБ C – загальний поправковий коефіцієнт, дБ

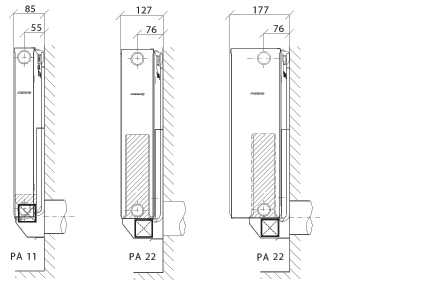

PA11

PURMOAir PA11 призначений для встановлення з радіатором PURMO C11, V11 або DF11. Він оснащений гребінчастою перемичкою, яка  спрямовує потік повітря у проміжок між конвекційними ребрами і панеллю радіатора.

УВАГА! Гребінчаста перемичка відіграє дуже важливу роль. Її відсутність призведе до неправильної роботи пристрою.



PA22

PURMO Air PA22 призначений для встановлення з радіатором PURMO C22, C33, V22, V33, DF22 або DF33. Він оснащений деталями, що спрямовують повітря поміж панелі, знизу догори радіатора.

Слід пам’ятати, що вентиляційні комплекти PURMOAir працюють лише з радіаторами типу 11, 22, 33. Вони несумісні з радіаторами типу 10, 20, 30.

Виготовляються два типи комплекту PURMOAir: PA11 і PA22. Перший (PA11) використовується з радіаторами типу 11, другий (PA22) використовується з радіаторами типу 22 і 33 (слід пам’ятати, що радіатор V33 підключається з правої сторони).
