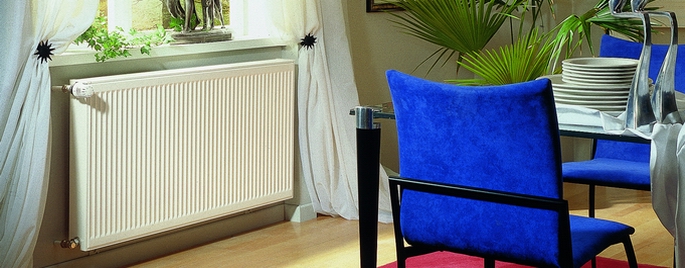

Radiatoare panou - PURMO Compact

• Dimensiunile radiatoarelor
• Putere de încălzire şi dimensiuni
• Capacitatea şi greutatea
• Caracteristici hidraulice
• Modalităţi de conectare
• Suspensii
• Factori de corecţie

Dimensiunile radiatoarelor (în milimetri), unde:

H - înălţimea (300, 450, 500, 550, 600, 900)
L - lungimea (400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600,1800, 2000, 2300, 2600, 3000)
h - distanţa dintre ştuţurile de racordare


vedere laterală



vedere din faţă

Puterea de încălzire (W) a radiatoarelor, la temperatura aerului în încăperea încălzită ti = 20°C (înălţimea şi lungimea sunt listate în mm).

Avem plăcerea să vă informăm asupra faptului că, datorită eforturilor depuse de către inginerii noştri din echipa internaţională de Cercetare şi Dezvoltare Rettig ICC, am reuşit să creştem puterea de încălzire a radiatoarelor Purmo. Schimbările care au avut loc au fost legate de construcţia interioară a produselor noastre şi de tehnologia de realizare.

Cercetările realizate de instituţia de certificare ISO din Stutgard din Germania au confirmat creşterea eficienţei acestora, într-un grad dependent de dimensiunile radiatoarelor. Şi aşa, spre exemplu, puterea de încălzire a radiatorului C/CV 22 600 1000 a crescut cu 3,76%

înălţimea [mm]		300				450
lungimea [mm]	tipul	C				C
	temperatura apei	11	21s	22	33	11	21s	22	33
coeficient n		1.2981	1.2803	1.3094	1.3140	1.3048	1.3008	1.3226	1.3313
400	75/65°C	218	304	384	539	316	424	539	748
	70/55°C	175	245	308	431	253	340	430	596
500	75/65°C	273	381	481	674	395	530	674	935
	70/55°C	219	306	385	539	317	425	538	746
600	75/65°C	328	457	577	808	474	636	808	1121
	70/55°C	263	367	462	647	380	510	646	895
700	75/65°C	382	533	673	943	553	742	943	1308
	70/55°C	307	429	539	754	443	595	753	1044
800	75/65°C	437	609	769	1078	632	848	1078	1495
	70/55°C	350	490	616	862	506	680	861	1193
900	75/65°C	491	685	865	1212	711	954	1212	1682
	70/55°C	394	551	693	970	570	765	969	1342
1000	75/65°C	546	761	961	1347	790	1060	1347	1869
	70/55°C	438	612	770	1078	633	850	1076	1491
1100	75/65°C	601	837	1057	1482	869	1166	1482	2056
	70/55°C	482	674	846	1186	696	935	1184	1640
1200	75/65°C	655	913	1153	1616	948	1272	1616	2243
	70/55°C	526	735	923	1293	760	1020	1291	1789
1400	75/65°C	764	1065	1345	1886	1106	1484	1886	2617
	70/55°C	613	857	1077	1509	886	1190	1507	2087
1600	75/65°C	874	1218	1538	2155	1264	1696	2155	2990
	70/55°C	701	980	1231	1724	1013	1360	1722	2386
1800	75/65°C	983	1370	1730	2425	1422	1908	2425	3364
	70/55°C	788	1102	1385	1940	1140	1530	1937	2684
2000	75/65°C	1092	1522	1922	2694	1580	2120	2694	3738
	70/55°C	876	1225	1539	2156	1266	1700	2152	2982
2300	75/65°C	1256	1750	2210	3098	1817	2438	3098	4299
	70/55°C	1008	1408	1770	2479	1456	1955	2475	3429
2600	75/65°C	1420	1979	2499	3502	2054	2756	3502	4859
	70/55°C	1139	1592	2001	2802	1646	2210	2798	3877
3000	75/65°C	1638	2283	2883	4041	2370	3180	4041	5607
	70/55°C	1314	1837	2309	3233	1899	2550	3229	4473





înălţimea[mm]		500				550
lungimea [mm]	tipul	C				C
	temperatura apei	11	21s	22	33	11	21s	22	33
coeficient n		1.3070	1.3076	1.3270	1.3371	1.3093	1.3145	1.3314	1.3428
400	75/65°C	347	462	588	814	378	500	636	879
	70/55°C	278	370	469	649	302	400	508	700
500	75/65°C	434	578	735	1018	472	625	796	1099
	70/55°C	348	463	587	811	378	500	635	875
600	75/65°C	521	694	882	1221	566	749	955	1318
	70/55°C	417	556	704	973	454	600	762	1050
700	75/65°C	608	809	1029	1425	661	874	1114	1538
	70/55°C	487	648	822	1135	529	699	888	1225
800	75/65°C	694	925	1176	1628	755	999	1273	1758
	70/55°C	556	741	939	1298	605	799	1015	1399
900	75/65°C	781	1040	1323	1832	850	1124	1432	1977
	70/55°C	626	833	1056	1460	680	899	1142	1574
1000	75/65°C	868	1156	1470	2035	944	1249	1591	2197
	70/55°C	695	926	1174	1622	756	999	1269	1749
1100	75/65°C	955	1272	1617	2239	1038	1374	1750	2417
	70/55°C	765	1019	1291	1784	832	1099	1369	1924
1200	75/65°C	1042	1387	1764	2442	1133	1499	1909	2636
	70/55°C	834	1111	1408	1946	907	1199	1523	2099
1400	75/65°C	1215	1618	2058	2849	1322	1749	2227	3076
	70/55°C	973	1296	1643	2271	1058	1399	1777	2449
1600	75/65°C	1389	1850	2352	3256	1510	1998	2546	3515
	70/55°C	1113	1482	1878	2595	1209	1599	2031	2799
1800	75/65°C	1562	2081	2646	3663	1699	2248	2864	3955
	70/55°C	1252	1667	2112	2919	1361	1799	2285	3149
2000	75/65°C	1736	2312	2940	4070	1888	2498	3182	4394
	70/55°C	1391	1852	2347	3244	1512	1999	2538	3499
2300	75/65°C	1996	2659	3381	4681	2171	2873	3659	5053
	70/55°C	1599	2130	2699	3730	1739	2298	2919	4023
2600	75/65°C	2257	3006	3822	5291	2454	3247	4137	5712
	70/55°C	1807	2407	3051	4217	1965	2598	3300	4548
3000	75/65°C	2604	3468	4410	6105	2832	3747	4773	6591
	70/55°C	2086	2778	3521	4866	2268	2998	3808	5248





înălţimea [mm]		600				900
lungimea [mm]	tipul	C				C
	temperatura apei	11	21s	22	33	11	21s	22	33
coeficient n		1.3115	1.3213	1.3358	1.3486	1.3170	1.3390	1.3561	1.3600
400	75/65°C	407	536	684	942	571	744	955	1304
	70/55°C	326	428	545	750	456	593	759	1035
500	75/65°C	509	670	855	1178	714	931	1194	1630
	70/55°C	407	535	681	937	571	741	949	1294
600	75/65°C	611	804	1025	1414	856	1117	1433	1956
	70/55°C	489	643	817	1124	685	890	1138	1553
700	75/65°C	713	938	1196	1649	999	1303	1672	2282
	70/55°C	570	750	954	1312	799	1038	1328	1812
800	75/65°C	814	1072	1367	1885	1142	1489	1910	2608
	70/55°C	652	857	1090	1499	913	1189	1518	2071
900	75/65°C	916	1206	1538	2120	1284	1675	2149	2934
	70/55°C	733	964	1226	1687	1027	1334	1707	2329
1000	75/65°C	1018	1340	1709	2356	1427	1861	2388	3260
	70/55°C	815	1071	1362	1874	1141	1483	1897	2588
1100	75/65°C	1120	1474	1880	2592	1570	2047	2627	3586
	70/55°C	896	1178	1499	2061	1255	1631	2087	2847
1200	75/65°C	1222	1608	2051	2827	1712	2233	2866	3912
	70/55°C	978	1285	1635	2249	1369	1779	2277	3106
1400	75/65°C	1425	1876	2393	3298	1998	2605	3343	4564
	70/55°C	1141	1499	1907	2624	1598	2076	2656	3623
1600	75/65°C	1629	2144	2734	3770	2283	2978	3821	5216
	70/55°C	1304	1713	2180	2999	1826	2372	3035	4141
1800	75/65°C	1832	2412	3076	4241	2569	3350	4298	5868
	70/55°C	1467	1928	2452	3373	2054	2669	3415	4659
2000	75/65°C	2036	2680	3418	4712	2854	3722	4776	6520
	70/55°C	1630	2142	2725	3748	2282	2965	3794	5176
2300	75/65°C	2341	3082	3931	5419	3282	4280	5492	7498
	70/55°C	1874	2463	3133	4310	2625	3410	4363	5953
2600	75/65°C	2647	3484	4443	6126	3710	4839	6209	8476
	70/55°C	2119	2784	3542	4873	2967	3855	4932	6729
3000	75/65°C	3054	4020	5127	7068	4281	5583	7164	9780
	70/55°C	2445	3213	4087	5622	3424	4448	5691	7764





înălţimea [mm]:	300				450				500
	11	21s	22	33	11	21s	22	33	11	21s	22	33
greutatea: [kg/m]:	9,7	13,7	15,7	25,0	14,4	21,3	24,3	37,4	16,0	23,8	27,2	41,5
volumul: [l/m]:	1,7	3,4	3,4	5,0	2,3	4,8	4,8	7,0	2,6	5,2	5,2	7,7

înălţimea [mm]:	550				600				900
	11	21s	22	33	11	21s	22	33	11	21s	22	33
greutatea: [kg/m]:	17,8	26,1	29,9	46,7	19,1	28,8	32,9	49,8	28,6	43,9	50,1	74,6
volumul: [l/m]:	2,8	5,7	5,7	8,2	3,0	6,2	6,2	9,0	4,4	8,9	8,9	13,0

Greutatea este indicată în kilograme pentru un metru linear de radiator.
Volumul este indicat în dm³ pentru un metru linear de radiator.

Rezistenţa la trecerea apei prin radiator depinde de jetul masei acesteia.

Pentru radiatoarele cu o singură placă, de tip C11 şi H10 scăderea de presiune din radiator se calculează conform formulei:

Δp = 0,0160 * q2
Kv = 2,5 m³/h

Pentru radiatoarele cu mai mult de o singură placă, de tip C21s, C22 şi C33 precum şi H20 şi H30 scăderea de presiune din radiator se calculează conform formulei:

Δp= 0,0105 * q2
Kv = 3,1 m³/h

unde:

Δp- rezistenţa la trecerea apei prin radiator, indicată în pascal [Pa]
q - jetul volumului de apă care trece prin radiator, indicat în kilograme pe oră [kg/h]

Racordare laterală

Este cea mai frecventă soluţie care permite racordarea la dreapta sau la stânga. Tubul de alimentare trebuie racordat la ştuţul superior, cel de retur la ştuţul de jos. Racordarea inversă reduce puterea termică a radiatorului cu 30%.

Racordare în cruce

Este recomandată la radiatoarele cu lungime peste 2000 mm, precum şi atunci când lungimea depăşeşte de patru ori înălţimea. Această racordare asigură o repartiţie uniformă a temperaturii pe întreaga lungime a radiatorului. Tubul de alimentare trebuie racordat la ştuţul superior dreapta sau stânga, în schimb cel de retur la ştuţul opus inferior. Racordarea inversă reduce puterea termică a radiatorului cu peste 30%.

Racordare în şa

Folosind acest tip de racordare, puterea termică a radiatoarelor va fi cu 10% mai mică decât puterea nominală. Această racordare se foloseşte cel mai des la radiatoarele
cu alimentare laterală atunci când instalaţia de încălzire centrală este dispusă de-a lungul îmbinării între pardoseală şi perete.

Vedere din spate

Distanţe de montaj : mm

tip	C11		C21s, C22, C33
L	L1	L2	L1	L2
400-1600	117	-	133	-
1800	117	917	133	900
2000	117	1017	133	1000
2300	117	1150	133	1150
2600	117	1317	133	1300
3000	117	1517	133	1500





Set de console de perete pentru radiatoarele de tip: C11, C21s, C22, C33

Indicii de corectare pentru alegerea puterii de încălzire a radiatoarelor PURMO pentru alţi parametrii decât 75/65/20°C

Tabelul a fost realizat pentru coeficientul n = 1,3.

Catalog - radiatoarele panou

Download

Vezi in browser

Catalog tehnic - radiatoare panou,decorative şi de baie

Download

Vezi in browser

Condiţiile de garanţie ale radiatoarelor cu placă PURMO

1. Radiatoarele cu placă PURMO sunt oferite spre vânzare în baza unei declaraţii de conformitate cu norma PN-EN 442, conform Legii despre produsele de construcţie din Polonia şi a Hotărârii Ministerului Infrastructurii referitor la declararea conformităţii produselor de construcţie şi a marcării acestora cu simbolul CE.

2. Radiatoarele cu placă PURMO sunt destinate a fi montate în instalaţiile de apă de încălzire centrală şi trebuie să fie utilizate în conformitate cu Hotărârea Ministerului Infrastructurii referitor la condiţiile tehnice cărora trebuie să le corespundă clădirile şi amplasamentul acestora, de asemenea în conformitate cu normele polone adecvate.

3. RETTIG HEATING Sp. z o.o (s.r.l.), cu sediul în Rybnik, strada Przemysłowa (numită în continuare Garant), oferă pe teritoriul Republicii Polone o garanţie de 10 ani (de la data achiziţionării) pentru radiatoarele cu placă PURMO, dar nu mai mult de 11 ani de la data de producţie amplasată pe radiator.

Noua garanţie de 10 ani se aplică numai pentru produsele achiziţionate după data de 6 martie 2007.

4. Garanţia acoperă radiatoarele care sunt racordate la instalaţiile de încălzire centrală pe bază de apă, realizate din ţevi de oţel în culoare neagră, material sintetic sau din cupru, cu barieră de anti-difuziune şi montate în locuinţe, birouri încăperi pentru prestat servicii sau alte încăperi, în care nu există pericolul de acţiune corosivă a substanţelor din aer, iar în mod special nu există pericolul de depunere a condensului, atât temporar cât şi la modul continuu, pe pereţi radiatorului. În perioada de valabilitate a garanţiei, radiatoarele şi elementele acestora, în care se descoperă defecte apărute ca urmare a vinei producătorului, şi dacă aceste defecte au fost declarate nu mai târziu de 1 lună de la data descoperirii acestora, vor fi schimbate cu radiatoare şi elemente noi, fără defecte.

5. Pentru ca garanţia să fie luată în considerare:

• trebuie prezentată dovada de achiziţionare, adică factura,
• radiatoarele trebuie să fie instalate în conformitate cu legile polone pentru sistemele de încălzire centrală în circuit închis, cu rezervor de colectare cu diafragmă, dotat cu sistem de dezaerisire local (nu este permisă utilizarea unui sistem central de dezaerisire), alimentarea trebuie să fie efectuată dintr-un punct de acces al agentului termic cu schimbător de căldură sau de la centrala termică locală.

Instalaţia trebuie umplută şi completată cu apă de o anumită calitate, a cărei cei mai importanţi parametri de calitate nu pot să depăşească valorile prezentate mai jos:

• conţinutul sumar de ioni de clor şi de sulfaţi nu poate să fie mai mare decât 150 de mg/l (pentru instalaţiile din ţevi de cupru nu poate să fie mai mare de 50 de mg/l),
• conţinutul de oxigen nu poate să depăşească 0,1 mg/l,
• valoarea pH a apei trebuie menţinută în intervalul 8.0 ÷ 9.5,
• duritatea însumată nu poate să depăşească 4.0 mval/l,

• este permisă instalarea radiatoarelor cu placă PURMO în instalaţiile de mărime redusă, de putere de până la 25 kW în sisteme deschise, cu condiţia de a utiliza în aceste instalaţii inhibitorii de coroziune care au fost certificaţi pentru utilizare.

6. Garanţia nu se aplică pentru radiatoarele:

• montate în instalaţiile de încălzire centrală care sunt racordate la o reţea de încălzire de înaltă temperatură printr-un hidroelevator sau prin racordare de amestec cu pompă,
• montate în halele piscinelor acoperite, spălătoriile de autovehicule, spălătorii, combinatele de sacrificare a animalelor, toaletele publice, băi şi alte locuri în care se resimte acţiunea nocivă a substanţelor corosive cuprinse în aer precum condensul pe suprafaţa radiatorului este temporar sau continuu – aceasta nu se referă la radiatoarele igienice în varianta cu asigurare adiţională anticorosivă, pentru care garanţia este de 6 ani, dar nu mai mult de 7 ani de la data de producţie, .
• instalate în instalaţiile de încălzire centrală care sunt branşate în mod continuu cu instalaţia de apă, fără să se utilizeze o armatură care să prevină retururile, adică armatură împotriva contaminării,
• montate în instalaţiile de încălzire centrală care vor fi golite de apă des şi pentru un timp mai lung decât rezultă din cerinţele indispensabile de exploatare,
• instalate în instalaţiile de abur,
• instalate în instalaţiile de încălzire centrală cu apă împreună cu radiatoare de alte tipuri (din aluminium, din cupru, din aluminium şi cupru), a căror număr depăşeşte 50 % din totalitatea radiatoarelor din instalaţia de încălzire centrală cu apă.


7. Garanţia nu acoperă defecţiunile care au apărut ca urmare a utilizării neadecvate, păstrării, transportului sau a utilizării produsului într-un mod neadecvat cu destinaţia acestuia. Acestea se referă în mod special la radiatoarele:

• care au fost depozitate în aer liber înainte de instalare,
• avariate mecanic,
• în al căror interior au pătruns corpuri străine sau lichide nocive,
• deformate din cauza presiunii statice prea mari din instalaţie sau din cauza presiuni de probă prea mari,
• deformate ca urmare a îngheţării instalaţiei.

8. Produsul este în garanţie cu condiţia că nu a fost reparat sau schimbat de către cumpărător sau persoane terţe fără acordul Garantului.

9. În cazul în care defectele apar în perioada de garanţie se începe procedura de garanţie prin declararea la punctul de vânzare a defecţiuni apărute, pe un formular special de reclamaţie, cu descrierea foarte amănunţită a defectului apărut şi cu prezentarea tuturor informaţiilor necesare înscrise în formular. La formular trebuie anexată factura de achiziţionare a produsului reclamat. Vânzătorul primeşte reclamaţia şi o trimită Garantului prin scrisoare recomandată, în termen de 24 de ore de la înregistrarea acesteia. Garantul are obligaţia de a răspunde la reclamaţie în termen de 14 zile de la data primirii reclamaţiei.

10. Pentru a soluţiona reclamaţia Garantul va inspecta produsul reclamat, acest lucru poate avea loc în locul de instalare al radiatorului sau în alt loc indicat de Garant. În caz că reclamaţia este promită, Garantul se obligă ca în termen de 14 zile de la data luării în considerare a acesteia să repare gratuit sau să schimbe acele piese ale produsului care au fost considerate ca defecte din cauza greşelilor în procesul de producţie sau a defectelor de material, sau schimbarea întregului radiator cu unul nou, fără defecte. În cazul unor defecte care nu afectează funcţionalitatea radiatorului, Garantul poate să propună o reducere de preţ.

11. Garantul îşi rezervă dreptul de a alege modul de soluţionare a reclamaţiei.

12. Perioada de Garanţie se prelungeşte cu perioada care a început în momentul livrării produsului la locul indicat de Garant până la momentul reparaţiei – dacă radiatorul este schimbat cu unul nou, perioada de garanţie se reîncepe.

13. Garantul îşi rezervă dreptul de a efectua modificări în produsele sale fără a informa în prealabil utilizatorul, cu condiţia că aceste schimbări nu vor fi importante din punct de vedere tehnic şi nu vor influenţa alegerea radiatorului.

14. Radiatoarele trebuie montate fără a se scoate ambalajul original de fabrică. Ambalajul acesta trebuie să rămână pe radiator chiar dacă instalarea instalaţiei de încălzire centrală este pornită pentru încălzirea clădirii în timpul lucrărilor de finisare sau pentru uscarea pereţilor clădirii. Se recomandă ca ambalajul să fie demontat de către utilizatorul încăperii după ce au fost terminate toate lucrările de construcţie şi finisare.

15. Este interzisă golirea întregii instalaţii de apă, sau a unei părţi a acesteia şi lăsarea ei în această stare. Aceasta se referă şi pentru noile instalaţii care sunt supuse la probe de etanşeitate. În caz că apare necesitatea golirii instalaţie, de exemplu din cauza unor remontări sau lucrări de conservare, apa trebuie eliminată numai din acea parte a instalaţiei unde acest lucru este indispensabil. După terminarea lucrărilor de remontare sau conservare, instalaţia trebuie imediat umplută cu apă până la nivelul de dinainte. Cantitatea de apă folosită pentru umplerea sau completarea instalaţiei de încălzire centrală trebuie verificată, de exemplu cu ajutorul unui apometru.

16. Presiunea de lucru din instalaţia de încălzire centrală cu radiatoare cu placă PURMO nu poate să depăşească 10 bar (6 bar pentru PURMO Planora), iar temperatura maximă de lucru nu poate să depăşească 110 °C. În clădirile înalte şi foarte înalte trebuie să se utilizeze separarea instalaţiei pe zone. Verificarea etanşeităţii instalaţiei se realizează la presiunea de probă, care este gală cu presiunea de lucru a instalaţiei date, plus 2 bari, dar la o presiune nu mai mică de 4 bari. Presiunea maximă admisă în timpul probei de etanşeitate a instalaţiei de încălzire centrală este de 12 bari (respectiv 8 bari pentru radiatoarele PURMO Planora).

17. Aceste condiţii de garanţie pentru produsul achiziţionat nu anulează, nu limitează şi nici nu suspendă drepturile cumpărătorului care rezultă din neconcordanţa produsului cu contractul, în conformitate cu Legea polonă din data de 27 iulie 2002 despre condiţiile specifice de vânzare a produselor şi despre schimbările în Codul de Procedură Civilă (Monitorul Oficial al Poloniei din 2002, nr. 141, poziţia 1176).
