Radiatoare panou - PURMO Ramo Ventil Compact

Datele tehnice:

• Dimensiunile radiatoarelor
• Putere de încălzire şi dimensiuni
• Capacitatea şi greutatea
• Caracteristici hidraulice
• Modalităţi de conectare
• Suspensii
• Factori de corecţie

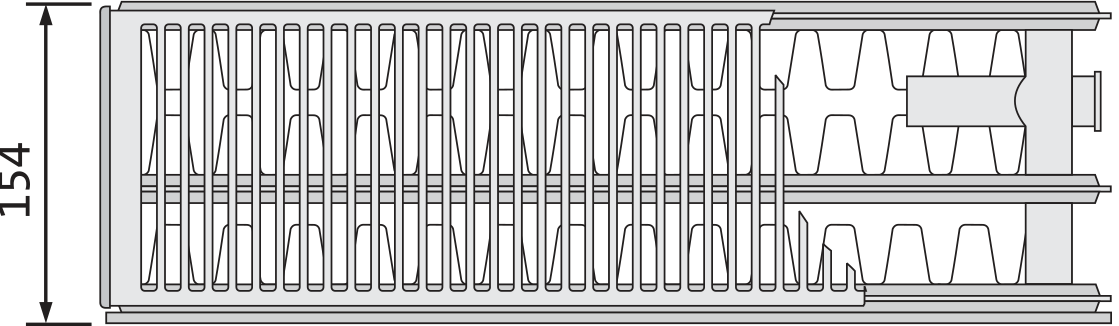

Dimensiunile radiatoarelor (în milimetri), unde:
H - înălţimea: 200*, 300**, 500, 600, 900
L - lungimea: 40***, 500***, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2300**, 2600**, 3000

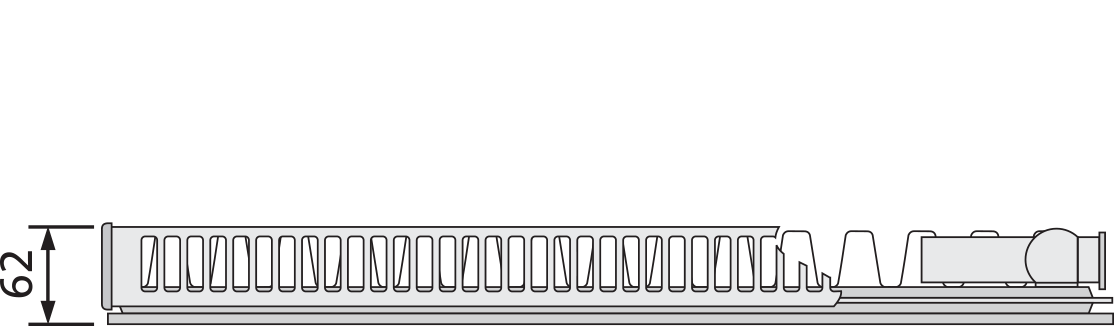

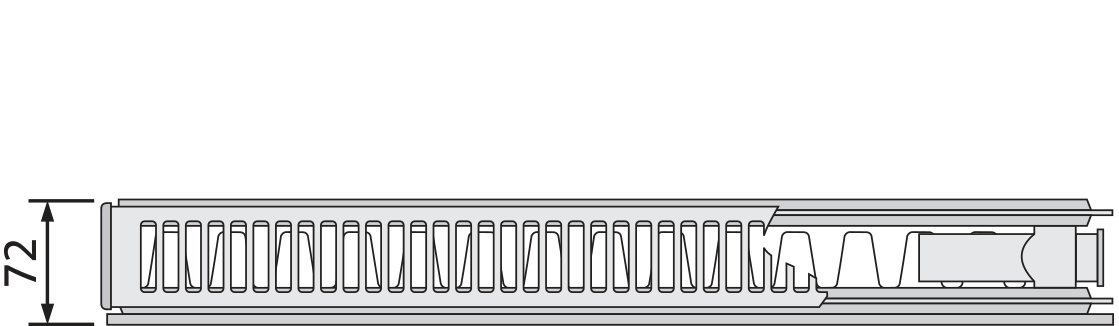

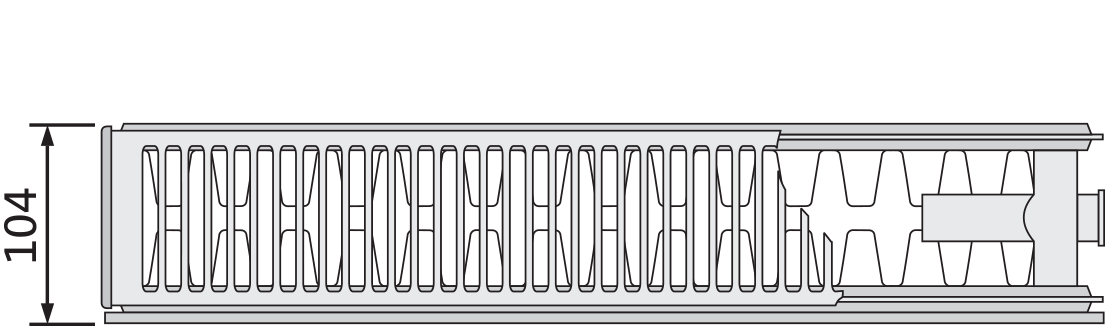

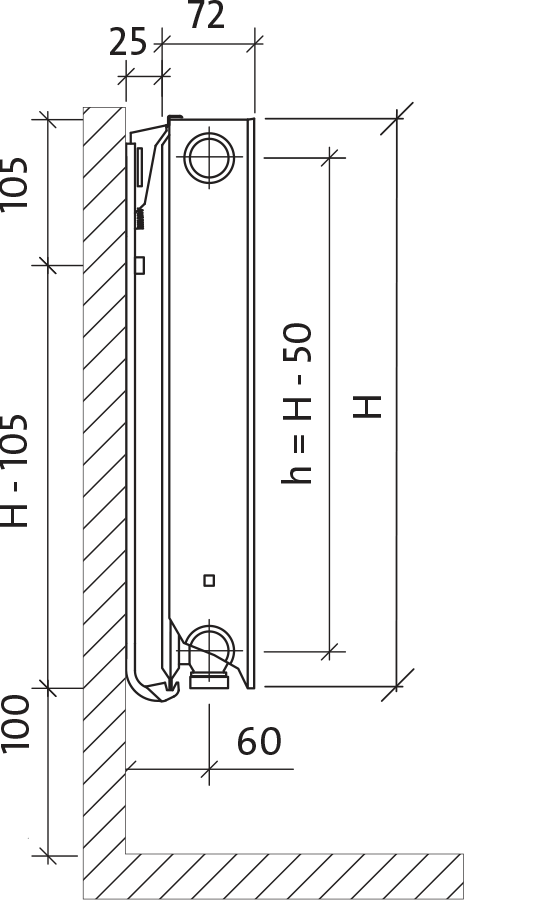

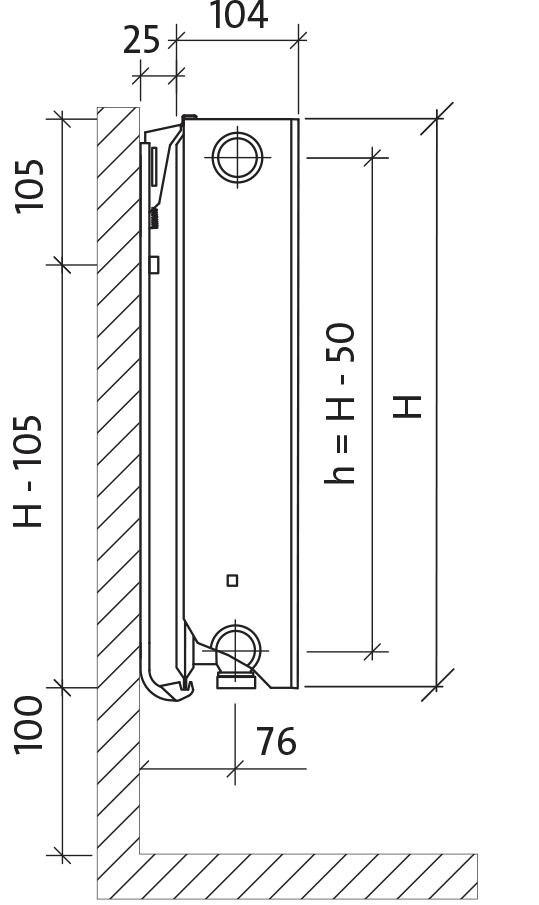

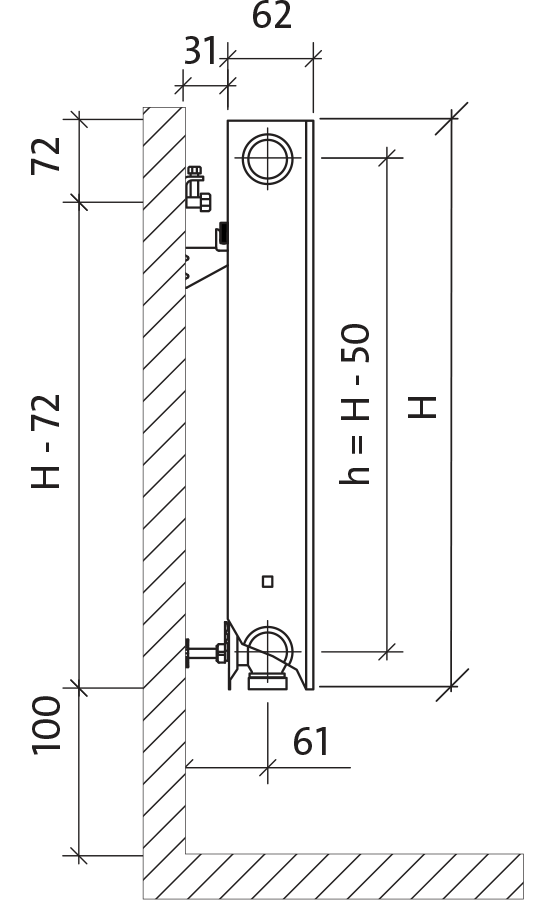

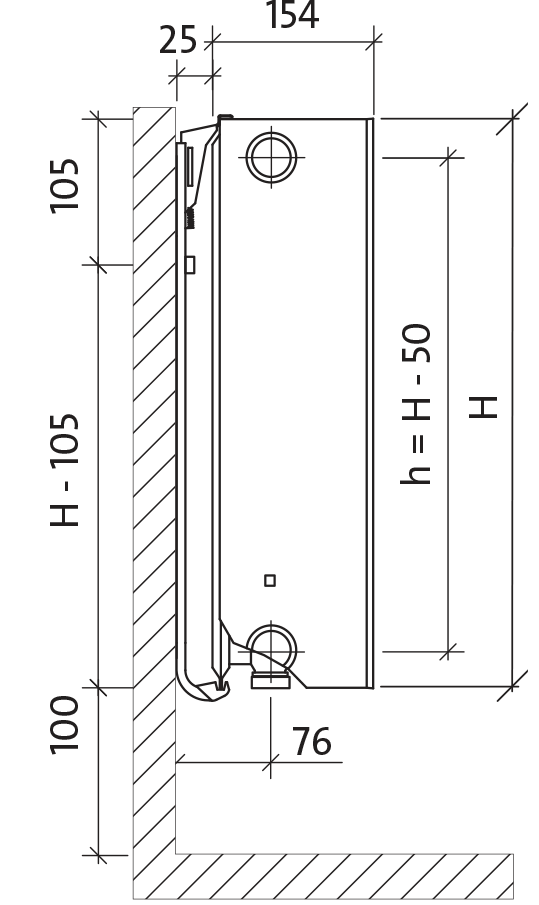

Vedere laterală:

Puterea de încălzire (W) a radiatoarelor, la temperatura aerului în încăperea încălzită ti = 20°C (înălţimea şi lungimea sunt listate în mm).

înălţimea		200
lungimea	tipul	FCV
	temperatura apei	21s	22	33	44
coeficient n		1.3060	1.3480	1.3360	1.3570
600	75/65°C	341	467	654	829
	70/55°C	272	374	521	658
700	75/65°C	398	545	763	967
	70/55°C	317	437	608	767
800	75/65°C	454	622	872	1105
	70/55°C	362	499	695	877
900	75/65°C	511	700	981	1243
	70/55°C	407	561	782	986
1000	75/65°C	568	778	1090	1381
	70/55°C	453	624	869	1096
1100	75/65°C	625	856	1199	1519
	70/55°C	498	686	956	1205
1200	75/65°C	682	934	1308	1657
	70/55°C	544	749	1043	1315
1400	75/65°C	795	1089	1526	1933
	70/55°C	634	873	1217	1534
1600	75/65°C	909	1245	1744	2210
	70/55°C	725	998	1390	1753
1800	75/65°C	1022	1400	1962	2486
	70/55°C	815	1122	1564	1972
2000	75/65°C	1136	1556	2180	2762
	70/55°C	906	1247	1738	2191
2300	75/65°C	1306	1789	2507	3176
	70/55°C	1041	1434	1999	2520
2600	75/65°C	1477	2023	2834	3591
	70/55°C	1178	1622	2260	2849
3000	75/65°C	1704	2334	3270	4143
	70/55°C	1359	1871	2607	3287





înălţimea:	200
	21s	22	33	44
greutatea:	12,6	15,5	22,2	28,8
volumul:	2,5	2,5	3,8	5,0

Greutatea este indicată în kilograme pentru un metru linear de radiator.
Volumul este indicat în dm³ pentru un metru linear de radiator.

Radiatoarele de tip Ramo Ventil Compact au inclusa în construcţie o valvă termostatică, de aceea caracteristica hidraulică a acestora este indicată pentru setul de radiator şi valvă. Caracteristica aceasta este prezentată în nomograma anexată.

Exemplu de alegere a setării iniţiale:

Datele:

necesitatea de căldură - Qc = 1160 Wat
diferenţa de temperaturi - Δt = 20 K (80/60°C)
pierderea de presiune - Δp = 6 kPa



Δp = 600 dPa
constanta de calculare - C = 1,163

Calculaţia:

trecerea masei

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

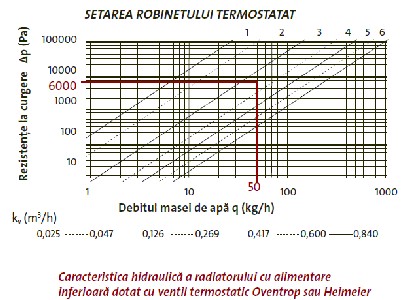

Pentru o trecere q = 50 kg/h şi o pierdere de presiune 600dPa vom citi din nomogramă valoarea setării primare 3.

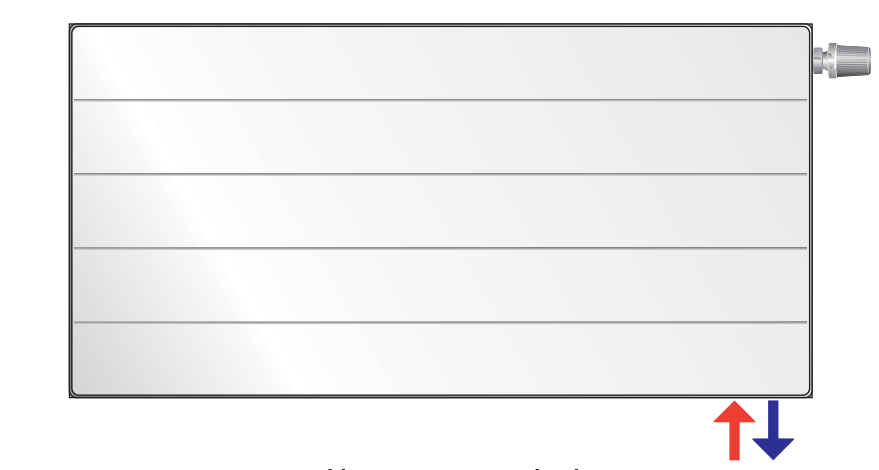

Racordare inferioară

Se foloseşte la racordarea radiatoarelor alimentate de jos. Axul tubului de alimentare este întotdeauna la 80 mm de latura radiatorului, în schimb axul tubului de retur la 30 mm.



Racordare indirectă

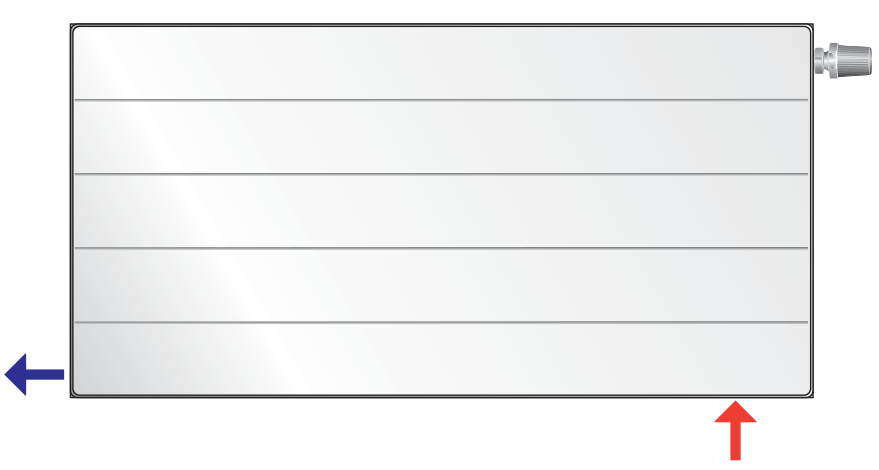

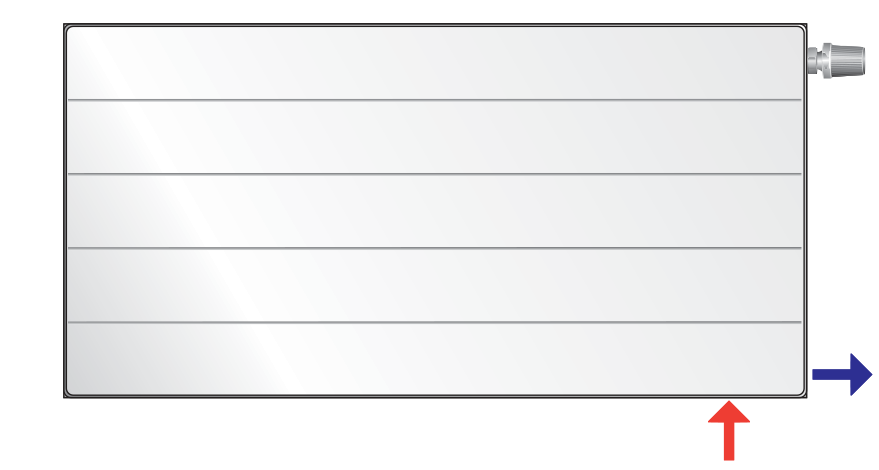

Racordare indirectă laterală                         Racordare indirectă în cruce

Radiatoarele cu alimentare inferioară pot fi racordate concomitent la ştuţurile laterale şi inferioare. Sunt posibile soluţii indirecte: laterală şi în cruce prezentate în schiţă.

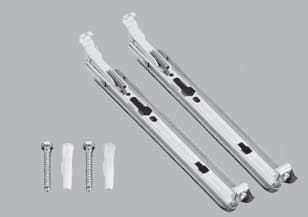

Set de console de perete pentru radiatoarele de tip: RCV21s, RCV22, RCV33

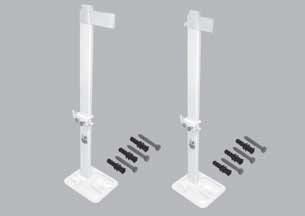

Suport pentru radiatoarele cu placă cu element de convecţie: RCV21s, RCV22, RCV33, RCV44

Indicii de corectare pentru alegerea puterii de încălzire a radiatoarelor PURMO pentru alţi parametrii decât 75/65/20°C

t z	t p	Temperatura aerului în încăperea care este încălzită t i [ °C]
°C	°C	5	8	12	16	18	20	22	24
95	90	0,48	0,50	0,54	0,57	0,59	0,61	0,64	0,66
	85	0,50	0,52	0,56	0,60	0,62	0,64	0,67	0,70
	80	0,52	0,55	0,59	0,63	0,65	0,68	0,70	0,73
	75	0,54	0,57	0,61	0,66	0,69	0,72	0,75	0,78
	70	0,57	0,60	0,65	0,70	0,73	0,76	0,79	0,83
90	85	0,52	0,55	0,58	0,63	0,65	0,67	0,70	0,73
	80	0,54	0,57	0,61	0,66	0,68	0,71	0,74	0,77
	75	0,57	0,60	0,64	0,69	0,72	0,75	0,78	0,82
	70	0,59	0,63	0,67	0,73	0,76	0,80	0,83	0,87
	65	0,62	0,66	0,71	0,77	0,81	0,85	0,89	0,93
85	80	0,56	0,59	0,64	0,69	0,72	0,75	0,78	0,81
	75	0,59	0,62	0,67	0,72	0,75	0,79	0,82	0,86
	70	0,62	0,65	0,70	0,77	0,80	0,84	0,88	0,92
	65	0,65	0,69	0,75	0,81	0,85	0,89	0,94	0,99
	60	0,68	0,73	0,79	0,87	0,91	0,96	1,01	1,07
80	75	0,61	0,65	0,70	0,76	0,79	0,83	0,87	0,91
	70	0,64	0,68	0,74	0,81	0,84	0,88	0,93	0,97
	65	0,68	0,72	0,78	0,86	0,90	0,94	0,99	1,05
	60	0,72	0,76	0,83	0,91	0,96	1,01	1,07	1,13
	55	0,76	0,81	0,89	0,98	1,04	1,10	1,16	1,24
75	70	0,67	0,72	0,78	0,85	0,89	0,94	0,98	1,04
	65	0,71	0,75	0,82	0,90	0,95	1,00	1,05	1,12
	60	0,75	0,80	0,88	0,97	1,02	1,08	1,14	1,21
	55	0,80	0,85	0,94	1,04	1,10	1,17	1,24	1,32
	50	0,85	0,91	1,01	1,13	1,20	1,28	1,37	1,47
70	65	0,75	0,79	0,87	0,96	1,01	1,07	1,13	1,19
	60	0,79	0,84	0,93	1,03	1,08	1,15	1,22	1,30
	55	0,84	0,90	0,99	1,11	1,17	1,25	1,33	1,42
	50	0,89	0,96	1,07	1,20	1,28	1,37	1,47	1,58
65	60	0,83	0,89	0,98	1,10	1,16	1,23	1,31	1,40
	55	0,88	0,95	1,05	1,18	1,26	1,34	1,43	1,54
	50	0,94	1,02	1,14	1,29	1,37	1,47	1,59	1,71
60	55	0,94	1,01	1,13	1,27	1,36	1,45	1,56	1,68
	50	1,00	1,08	1,22	1,39	1,48	1,60	1,73	1,87
	45	1,08	1,17	1,33	1,53	1,65	1,78	1,94	2,13
55	50	1,07	1,16	1,31	1,50	1,62	1,75	1,90	2,07
	45	1,15	1,26	1,43	1,66	1,80	1,96	2,15	2,37
	40	1,25	1,37	1,59	1,86	2,03	2,24	2,48	2,78
50	45	1,23	1,36	1,56	1,82	1,98	2,17	2,40	2,67
	40	1,34	1,48	1,73	2,05	2,25	2,50	2,79	3,15
	35	1,47	1,65	1,94	2,36	2,63	2,96	3,38	3,92
45	40	1,45	1,62	1,90	2,28	2,53	2,83	3,19	3,66
	35	1,60	1,80	2,15	2,64	2,96	3,37	3,89	4,58
40	35	1,75	1,98	2,40	3,00	3,41	3,93	4,62	5,54
	30	1,96	2,25	2,79	3,61	4,21	5,01	6,14	7,87

Tabelul a fost realizat pentru coeficientul n = 1,3.

Catalog - radiatoarele panou

Download

Vezi in browser

Catalog tehnic - radiatoare panou,decorative şi de baie

Download

Vezi in browser

Condiţiile de garanţie ale radiatoarelor cu placă PURMO

1. Radiatoarele cu placă PURMO sunt oferite spre vânzare în baza unei declaraţii de conformitate cu norma PN-EN 442, conform Legii despre produsele de construcţie din Polonia şi a Hotărârii Ministerului Infrastructurii referitor la declararea conformităţii produselor de construcţie şi a marcării acestora cu simbolul CE.

2. Radiatoarele cu placă PURMO sunt destinate a fi montate în instalaţiile de apă de încălzire centrală şi trebuie să fie utilizate în conformitate cu Hotărârea Ministerului Infrastructurii referitor la condiţiile tehnice cărora trebuie să le corespundă clădirile şi amplasamentul acestora, de asemenea în conformitate cu normele polone adecvate.

3. RETTIG HEATING Sp. z o.o (s.r.l.), cu sediul în Rybnik, strada Przemysłowa (numită în continuare Garant), oferă pe teritoriul Republicii Polone o garanţie de 10 ani (de la data achiziţionării) pentru radiatoarele cu placă PURMO, dar nu mai mult de 11 ani de la data de producţie amplasată pe radiator.

Noua garanţie de 10 ani se aplică numai pentru produsele achiziţionate după data de 6 martie 2007.

4. Garanţia acoperă radiatoarele care sunt racordate la instalaţiile de încălzire centrală pe bază de apă, realizate din ţevi de oţel în culoare neagră, material sintetic sau din cupru, cu barieră de anti-difuziune şi montate în locuinţe, birouri încăperi pentru prestat servicii sau alte încăperi, în care nu există pericolul de acţiune corosivă a substanţelor din aer, iar în mod special nu există pericolul de depunere a condensului, atât temporar cât şi la modul continuu, pe pereţi radiatorului. În perioada de valabilitate a garanţiei, radiatoarele şi elementele acestora, în care se descoperă defecte apărute ca urmare a vinei producătorului, şi dacă aceste defecte au fost declarate nu mai târziu de 1 lună de la data descoperirii acestora, vor fi schimbate cu radiatoare şi elemente noi, fără defecte.

5. Pentru ca garanţia să fie luată în considerare:

• trebuie prezentată dovada de achiziţionare, adică factura,
• radiatoarele trebuie să fie instalate în conformitate cu legile polone pentru sistemele de încălzire centrală în circuit închis, cu rezervor de colectare cu diafragmă, dotat cu sistem de dezaerisire local (nu este permisă utilizarea unui sistem central de dezaerisire), alimentarea trebuie să fie efectuată dintr-un punct de acces al agentului termic cu schimbător de căldură sau de la centrala termică locală.

Instalaţia trebuie umplută şi completată cu apă de o anumită calitate, a cărei cei mai importanţi parametri de calitate nu pot să depăşească valorile prezentate mai jos:

• conţinutul sumar de ioni de clor şi de sulfaţi nu poate să fie mai mare decât 150 de mg/l (pentru instalaţiile din ţevi de cupru nu poate să fie mai mare de 50 de mg/l),
• conţinutul de oxigen nu poate să depăşească 0,1 mg/l,
• valoarea pH a apei trebuie menţinută în intervalul 8.0 ÷ 9.5,
• duritatea însumată nu poate să depăşească 4.0 mval/l,

• este permisă instalarea radiatoarelor cu placă PURMO în instalaţiile de mărime redusă, de putere de până la 25 kW în sisteme deschise, cu condiţia de a utiliza în aceste instalaţii inhibitorii de coroziune care au fost certificaţi pentru utilizare.

6. Garanţia nu se aplică pentru radiatoarele:

• montate în instalaţiile de încălzire centrală care sunt racordate la o reţea de încălzire de înaltă temperatură printr-un hidroelevator sau prin racordare de amestec cu pompă,
• montate în halele piscinelor acoperite, spălătoriile de autovehicule, spălătorii, combinatele de sacrificare a animalelor, toaletele publice, băi şi alte locuri în care se resimte acţiunea nocivă a substanţelor corosive cuprinse în aer precum condensul pe suprafaţa radiatorului este temporar sau continuu – aceasta nu se referă la radiatoarele igienice în varianta cu asigurare adiţională anticorosivă, pentru care garanţia este de 6 ani, dar nu mai mult de 7 ani de la data de producţie, .
• instalate în instalaţiile de încălzire centrală care sunt branşate în mod continuu cu instalaţia de apă, fără să se utilizeze o armatură care să prevină retururile, adică armatură împotriva contaminării,
• montate în instalaţiile de încălzire centrală care vor fi golite de apă des şi pentru un timp mai lung decât rezultă din cerinţele indispensabile de exploatare,
• instalate în instalaţiile de abur,
• instalate în instalaţiile de încălzire centrală cu apă împreună cu radiatoare de alte tipuri (din aluminium, din cupru, din aluminium şi cupru), a căror număr depăşeşte 50 % din totalitatea radiatoarelor din instalaţia de încălzire centrală cu apă.


7. Garanţia nu acoperă defecţiunile care au apărut ca urmare a utilizării neadecvate, păstrării, transportului sau a utilizării produsului într-un mod neadecvat cu destinaţia acestuia. Acestea se referă în mod special la radiatoarele:

• care au fost depozitate în aer liber înainte de instalare,
• avariate mecanic,
• în al căror interior au pătruns corpuri străine sau lichide nocive,
• deformate din cauza presiunii statice prea mari din instalaţie sau din cauza presiuni de probă prea mari,
• deformate ca urmare a îngheţării instalaţiei.

8. Produsul este în garanţie cu condiţia că nu a fost reparat sau schimbat de către cumpărător sau persoane terţe fără acordul Garantului.

9. În cazul în care defectele apar în perioada de garanţie se începe procedura de garanţie prin declararea la punctul de vânzare a defecţiuni apărute, pe un formular special de reclamaţie, cu descrierea foarte amănunţită a defectului apărut şi cu prezentarea tuturor informaţiilor necesare înscrise în formular. La formular trebuie anexată factura de achiziţionare a produsului reclamat. Vânzătorul primeşte reclamaţia şi o trimită Garantului prin scrisoare recomandată, în termen de 24 de ore de la înregistrarea acesteia. Garantul are obligaţia de a răspunde la reclamaţie în termen de 14 zile de la data primirii reclamaţiei.

10. Pentru a soluţiona reclamaţia Garantul va inspecta produsul reclamat, acest lucru poate avea loc în locul de instalare al radiatorului sau în alt loc indicat de Garant. În caz că reclamaţia este promită, Garantul se obligă ca în termen de 14 zile de la data luării în considerare a acesteia să repare gratuit sau să schimbe acele piese ale produsului care au fost considerate ca defecte din cauza greşelilor în procesul de producţie sau a defectelor de material, sau schimbarea întregului radiator cu unul nou, fără defecte. În cazul unor defecte care nu afectează funcţionalitatea radiatorului, Garantul poate să propună o reducere de preţ.

11. Garantul îşi rezervă dreptul de a alege modul de soluţionare a reclamaţiei.

12. Perioada de Garanţie se prelungeşte cu perioada care a început în momentul livrării produsului la locul indicat de Garant până la momentul reparaţiei – dacă radiatorul este schimbat cu unul nou, perioada de garanţie se reîncepe.

13. Garantul îşi rezervă dreptul de a efectua modificări în produsele sale fără a informa în prealabil utilizatorul, cu condiţia că aceste schimbări nu vor fi importante din punct de vedere tehnic şi nu vor influenţa alegerea radiatorului.

14. Radiatoarele trebuie montate fără a se scoate ambalajul original de fabrică. Ambalajul acesta trebuie să rămână pe radiator chiar dacă instalarea instalaţiei de încălzire centrală este pornită pentru încălzirea clădirii în timpul lucrărilor de finisare sau pentru uscarea pereţilor clădirii. Se recomandă ca ambalajul să fie demontat de către utilizatorul încăperii după ce au fost terminate toate lucrările de construcţie şi finisare.

15. Este interzisă golirea întregii instalaţii de apă, sau a unei părţi a acesteia şi lăsarea ei în această stare. Aceasta se referă şi pentru noile instalaţii care sunt supuse la probe de etanşeitate. În caz că apare necesitatea golirii instalaţie, de exemplu din cauza unor remontări sau lucrări de conservare, apa trebuie eliminată numai din acea parte a instalaţiei unde acest lucru este indispensabil. După terminarea lucrărilor de remontare sau conservare, instalaţia trebuie imediat umplută cu apă până la nivelul de dinainte. Cantitatea de apă folosită pentru umplerea sau completarea instalaţiei de încălzire centrală trebuie verificată, de exemplu cu ajutorul unui apometru.

16. Presiunea de lucru din instalaţia de încălzire centrală cu radiatoare cu placă PURMO nu poate să depăşească 10 bar (6 bar pentru PURMO Planora), iar temperatura maximă de lucru nu poate să depăşească 110 °C. În clădirile înalte şi foarte înalte trebuie să se utilizeze separarea instalaţiei pe zone. Verificarea etanşeităţii instalaţiei se realizează la presiunea de probă, care este gală cu presiunea de lucru a instalaţiei date, plus 2 bari, dar la o presiune nu mai mică de 4 bari. Presiunea maximă admisă în timpul probei de etanşeitate a instalaţiei de încălzire centrală este de 12 bari (respectiv 8 bari pentru radiatoarele PURMO Planora).

17. Aceste condiţii de garanţie pentru produsul achiziţionat nu anulează, nu limitează şi nici nu suspendă drepturile cumpărătorului care rezultă din neconcordanţa produsului cu contractul, în conformitate cu Legea polonă din data de 27 iulie 2002 despre condiţiile specifice de vânzare a produselor şi despre schimbările în Codul de Procedură Civilă (Monitorul Oficial al Poloniei din 2002, nr. 141, poziţia 1176).
