Radiatoare tip convector

Narbonne V

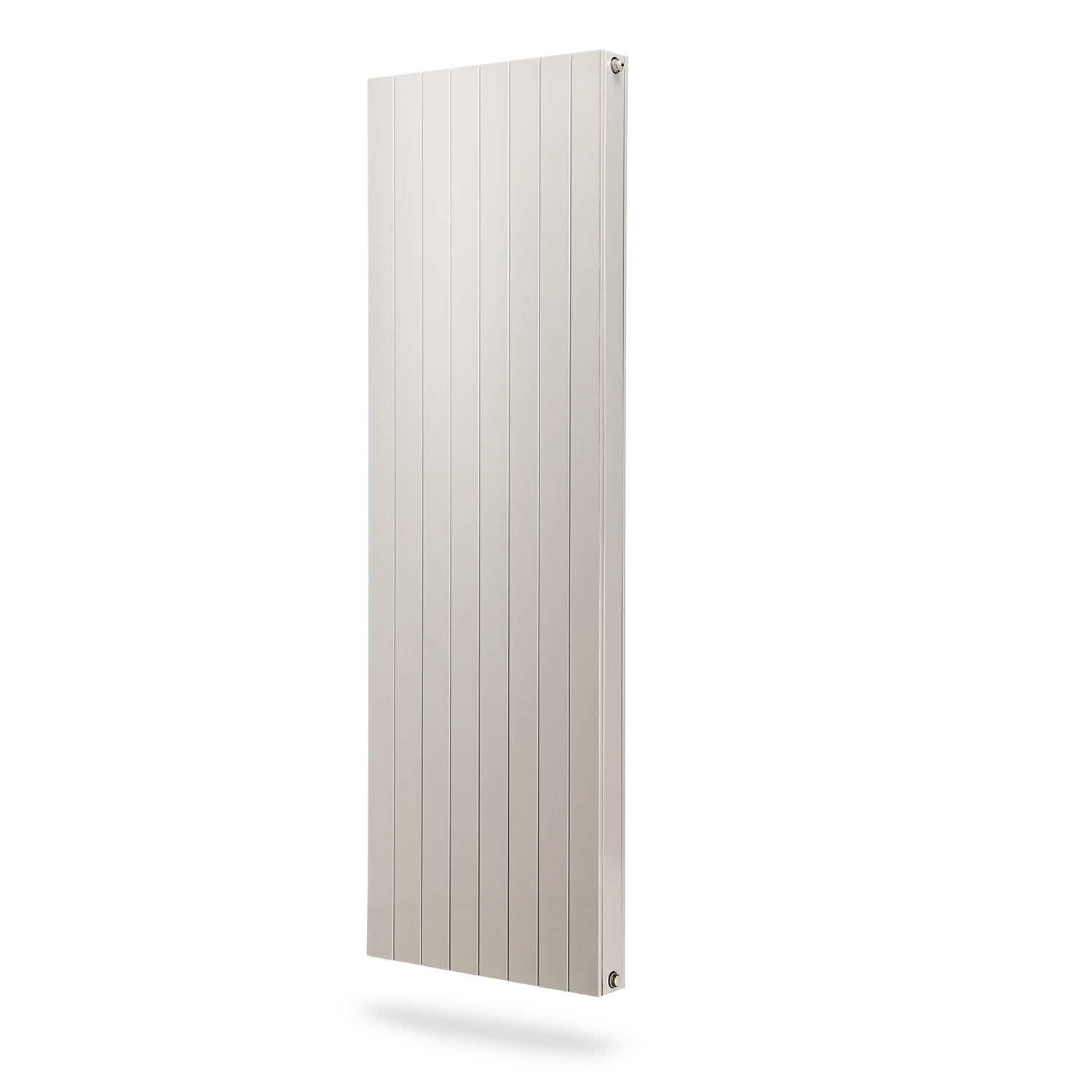

Radiatoare tip convector - Narbonne V

Narbonne V şi Narbonne V VT – o soluţie elegantă pentru suprafeţele moderne.

Oferta firmei PURMO, fiind într-o continuă creştere a fost îmbogăţită cu noile modele decorative Narbonne V şi Narbonne V VT. Aceste radiatoare sunt fabricate în Austria, şi de acolo sunt exportate pe piaţa noastră, dar şi către majoritatea ţărilor Europei de Vest, precum şi către Rusia, Lituania şi Ucraina.

Datorită aspectului elegant şi modern, acestea se adaptează la diferite tipuri de interioare. Radiatoarele Narbonne V şi Narbonne V VT sunt deseori alese de către clienţii care îşi amenajează birourile, dar şi de către persoanele care le instalează în apartamente şi casele de familie.

Acestea au fost proiectate special cu gândul de a încălzi încăperile care au ferestrele mari, precum şi a celor unde este dificil să se instaleze un radiator sub parapet, în schimb se găseşte un fragment de perete pe care radiatorul poate fi expus pe post de element decorativ.

Estetica şi designul aspectului exterior sunt două mari puncte forte ale noilor radiatoare fabricate de către firma noastră. Culoarea radiatorului poate fi adaptată fără probleme la valorile estetice ale încăperii – se poate alege dintre toate culorile bogatei palete de culori RAL.

Radiatoarele Narbonne şi Narbonne VT – în varianta standard, la fel ca şi radiatoarele cu placă, nu pot fi utilizate în încăperile cu umiditate sporită, de exemplu în băi, piscine acoperite sau spălătorii.

O chestiune foarte importantă este şi alegerea tipului de branşare a radiatorului – acest lucru trebuie luat în considerare în momentul achiziţionării.

  • Narbonne V – radiator cu branşament lateral;
  • Narbonne V VT – radiator adaptat pentru a fi branşat din partea podelei; este dotat cu o clapetă cu valvă.

Materialul din care sunt fabricate radiatoarele – profiluri din oţel de secţiune dreptunghiulară, cu grosimea de 1,5 mm.

Modelele Narbonne şi Narbonne VT pot fi achiziţionate numai la comandă. Firma Rettig are o vastă reţea de distribuţie care acopera întreaga ţară, oferind toate radiatoarele Purmo prin distribuitorii săi în câteva sute de puncte de vânzare. De aceea efectuarea comenzii în orice loc din România nu ar trebui să constituie o problemă.

Radiatoarele posedă o garanţie de zece ani, de asemenea au atestate şi certificate de calitate din partea majorităţii ţărilor din Europa de Vest.

+

Datele tehnice

Materialul: conductă din oţel cu secţiune dreptunghiulară
Înălţimea radiatoarelor:

orizontale:  1600, 1800, 2000, 2200 mm;

Lungimea radiatoarelor: 142, 214, 286, 358, 430, 502, 574, 646, 718, 790, 862 mm;

Presiunea maximă de lucru:

5 bar – varianta standard
8 bar – varianta de înaltă presiune
Temperatura maximă: 110 °C
Vopsirea: de suport: cataforeză KTL, finală: prăfuire electrostatică
Producţia: în conformitate cu norma EN ISO 9001
Culoarea: RAL 9016 alb, alte culori la comandă
Declaraţia de conformitate: PN-EN 442
Garanţia: 10 ani

Grosimea tablei de oţel conform cu normele EN-442

Dimensiunile radiatoarelor

Tip 10

Tip 11

Tip 20

Tip 21

Dimensiunile radiatoarelor (în milimetri), unde:

Putere de încălzire şi dimensiuni

Radiatoare decorative - Narbonne V

Puterea de încălzire (W) a radiatoarelor, la temperatura aerului în încăperea încălzită ti = 20°C (înălţimea şi lungimea sunt listate în mm).

înălţimea 1600 1800
lungimea tipul NV10 NV11 NV20 NV21 NV10 NV11 NV20  NV21
tz / tp [°C]
142 75/65 247 281 416 452 281 314 469  509
70/55 197 225 331 360 224 251 373  406
214 75/65 372 424 627 681 424 473 706  768
70/55 296 339 499 543 337 378 563  612
286 75/65 497 566 839 911 566 632 944  1026
70/55 396 453 667 725 451 506 752  817
358 75/65 622 708 1050 1140 708 791 1182  1285
70/55 496 567 835 908 564 633 941  1023
430 75/65 747 851 1261 1369 851 950 1419  1543
70/55 595 681 1003 1091 678 760 1131  1229
502 75/65 872 993 1472 1598 993 1109 1657  1801
70/55 695 795 1170 1273 791 888 1320  1435
574 75/65 998 1136 1683 1828 1136 1268 1895  2060
70/55 795 909 1338 1456 905 1015 1509  1640
646 75/65 1123 1278 1894 2057 1278 1427 2132  2318
70/55 894 1023 1506 1638 1018 1142 1698  1846
718 75/65 1248 1421 2105 2286 1421 1586 2370 2576
70/55 994 1137 1674 1821 1132 1269 1888  2052
790 75/65 1373 1563 2316 2515 1563 1745 2608  2835
70/55 1094 1251 1842 2003 1245 1397 2077  2258
862 75/65 1498 1706 2527 2745 1706 1904 2845 3093
70/55 1193 1365 2010 2186 1359 1524 2266 2463



înălţimea 2000 2200
lungimea tipul NV10 NV11 NV20 NV21 NV10 NV11 NV20  NV21
tz / tp [°C]
142 75/65 317 348 521 570 354 384 575  633
70/55 253 279 416 455 283 308 459  507
214 75/65 478 524 786 859 534 578 866 953
70/55 381 420 627 686 427 465 692 764
286 75/65 638 701 1050 1147 714 772 1157 1274
70/55 509 562 838 917 570 621 925 1021
358 75/65 799 877 1315 1436 893 967 1448 1595
70/55 637 703 1049 1148 714 778 1157 1279
430 75/65 960 1054 1579 1725 1073 1161 1740 1916
70/55 766 845 1260 1379 857 934 1390 1536
502 75/65 1120 1230 1843 2014 1252 1356 2031 2236
70/55 894 986 1471 1609 1001 1091 1623 1793
574 75/65 1281 1406 2108 2303 1432 1550 2322 2557
70/55 1022 1127 1682 1840 1144 1247 1856 2050
646 75/65 1442 1583 2372 2592 1612 1745 2614 2878
70/55 1150 1269 1892 2071 1288 1403 2089 2307
718 75/65 1603 1759 2636 2881 1791 1939 2905 3199
70/55 1279 1410 2103 2302 1432 1560 2321 2564
790 75/65 1763 1936 2901 3169 1971 2134 3196 3519
70/55 1407 1552 2314 2533 1575 1716 2554 2822
862 75/65 1924 2112 3165 3458 2151 2328 3488 3840
70/55 1535 1693 2525 2764 1719 1873 2787 3079

Capacitatea şi greutatea



Radiatoare decorative - Purmo Narbonne V

înălţime [mm] 1600 1800
NV 10 11  20 21 10 11 20 21
masă : kg/m 44,5  63,4 85,4  104,4  49,6  68,5   95,5 114,4
capacitate : l/m 11,4  11,4 22,7  22,7  12,5  12,5  24,3 24,3



înălţime [mm] 2000 2200
NV 10 11  20 21 10 11 20 21
masă : kg/m 54,8 73,7 105,5 124,4 59,7 78,8 115,5 134,4
capacitate : l/m 13,9 13,9 27,7 27,7 15,2 15,2 30,5 30,5

Caracteristici hidraulice



Radiatoare decorative - Narbonne V


Rezistenţa curgerii apei prin radiator depinde de debitul masei ei.

Pentru radiatoarele cu un panou căderea de presiune în radiator se defi nește prin ecuaţia:

Δp = 0,0160 x q2
kv = 2,5 m3/h

Pentru radiatoarele cu mai multe panouri căderea de presiune în radiator se defi nește prin ecuaţia:

Δp = 0,0105 x q2
kv = 3,1 m3/h

în care:
Δp - rezistenţa curgerii apei prin radiator, exprimată în pascali [Pa]
q - debitul de masă al apei care curge prin radiator, exprimat în kilograme pe oră [kg/h]



Modalităţi de conectare

Radiatoare decorative - Narbonne V

Racordare laterală, Racordare în şa, Racordare în cruce.

Suspensii

Radiatoare decorative - Narbonne V

Sisteme de montare pe perete WA10

Sisteme de montare pe perete WA11

Factori de corecţie

Radiatoare decorative - Narbonne V

Indicii de corectare pentru alegerea puterii de încălzire a radiatoarelor PURMO pentru alţi parametrii decât 75/65/20°C

t z t p Temperatura aerului în încăperea care este încălzită t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54

Tabelul a fost realizat pentru coeficientul n = 1,3.

Catalog Produse

Declaraţia de performanţă

Deklaracja Zgodności na grzejniki KONTI i VENTI

Catalog tehnic - radiatoare panou,decorative şi de baie



Condiţii de garanţie pentru radiatoare panou din oţel marca PURMO

  1. Radiatoarele panou PURMO sunt introduse pe piaţa şi puse la dispoziţie pe baza Regulamentului (UE) nr 305/2011 al Parlamentului European şi al Consiliului de stabilire a unor condiţii armonizate pentru comercializarea produselor pentru construcţii (CPR).
  2. Firma Rettig Heating Sp. z o.o. /rom. S.R.L./ cu sediul în Rybnik, str. Przemysłowa (numită în continuare Garant) acordă pe teritoriul Uniunii Europene o garanţie de 10 ani (calculând din ziua achiziţiei) pentru radiatoarele panou PURMO montate în instalaţii de încălzire centrală, însă nu mai mult decât 11 ani, calculând de la data de producţie amplasată pe radiator. Garanţia de 10 ani se referă la radiatoarele fabricate începând cu 06.03.2007.
  3. În garanţie sunt cuprinse radiatoarele montate în instalaţii de încălzire centrală:
    · în sistem închis cu vas de expansiune cu membrană;
    · alimentate de la o sursă de căldură cu schimbător de căldură, de la sală de cazane, de la o pompă de căldură;
    · executate din ţevi negre din oţel, ţevi din cupru sau din materiale sintetice cu barieră antidifuzie;
    · echipate cu guri de aerisire locale (nu sunt admise sistemele reţelei centrale de aerisire);
    · care încălzesc locuinţe, birouri, încăperi de prestare a serviciilor şi altele în care nu există acţiunea corozivă şi dăunătoare a substanţelor din aer şi, în special, în care nu există umezirea permanentă sau periodică a suprafeţei radiatorului.
    Se admite montarea radiatoarelor panou PURMO în instalaţii cu dimensiuni mici ale sistemului deschis (până la o putere de 25 kW) cu condiţia utilizării în acele instalaţii a inhibitorilor de coroziune admişi spre utilizare. Pe perioada garanţiei radiatoarele şi elementele acestora, în care au fost depistate defecte care rezultă din vina producătorului şi care au fost anunţate nu mai târziu decât la 1 lună de la depistare, vor fi reparate şi dacă acest lucru va fi imposibil, vor fi înlocuite cu unele noi, fără defecte.
  4. Baza pentru obţinerea garanţiei o constituie:
    · posedarea unui document de achiziţie, adică posedarea facturii de achiziţie a radiatoarelor,
    · montarea radiatoarelor în instalaţia de încălzire centrală în conformitate cu normele tehnice naţionale şi în conformitate cu normele citate în acestea.
    · respectarea indicaţiilor Garantului cuprinse în „Condiţii de utilizare a radiatoarelor panou PURMO”.
  5. Presiunea de lucru în instalaţii de încălzire centrală cu radiatoarele panou PURMO nu poate depăşi 10 bari (6 bari pentru radiatoarele Vertical), iar temperatura maximă de lucru - 110°C. În clădiri înalte şi în clădiri de tipul zgârie nori trebuie să fie aplicată împărţirea instalaţiei în zone. Verificarea etanşeităţii instalaţiei trebuie să fie efectuată la o presiune de probă egală cu presiunea de lucru în instalaţia dată plus 2 bari, însă nu mai puţin decât 4 bari. Presiunea maximă admisă în timpul verificării etanşeităţii instalaţiei este de 12 bari (8 bari pentru radiatoarele Vertical).
  6. Garanţia nu cuprinde radiatoarele montate:
    · într-o instalaţie de încălzire centrală care va fi conectată la o reţea de căldură de temperatură înaltă, printr-un hidroelevator sau printr-un nod cu amestec pompă;
    · în piscine, spălătorii auto, spălătorii, abatoare, toalete publice, băi şi alte încăperi în care există acţiunea corozivă dăunătoare a substanţelor conţinute în aer, precum şi umezirea permanentă sau periodică a suprafeţei radiatorului – acest lucru nu se referă la radiatoarele acoperite cu zinc, în versiunea cu o protecţie anticorozivă suplimentară, pentru care garanţia este de 6 ani, însă nu mai mult decât 7 ani de la data de fabricaţie;
    · într-o instalaţie de încălzire centrală care va fi conectată în mod permanent la o reţea cu apă fără aplicarea armaturii de protecţie împotriva curgerii de retur, aşa numită anticontaminare;
    · într-o instalaţie de încălzire centrală care va fi golită de apă mai des şi pentru o perioadă mai lungă decât cea prevăzută de cerinţele indispensabile de exploatare;
    · în instalaţii cu abur;
    · într-o instalaţie de încălzire centrală în care vor fi depăşite valorile admise ale celor mai importanţi indicatori de calitate a apei, adică:
    · conţinutul sumar al ionilor de clorură şi sulfat nu poate fi mai mare decât 150 mg/l (pentru instalaţii din ţevi de cupru nu mai mult decât 50 mg/l),
    · conţinutul de oxigen nu trebuie să fie mai mare decât 0.1 mg/l,
    · reacţia pH a apei trebuie să fie în limita de 8.0 ÷ 9.5,
    · duritatea generală nu trebuie să fie mai mare decât 4.0 mval/l.
  7. Garanţia nu cuprinde deteriorările radiatoarelor şi echipamentului acestora (suspensii, scuturi de protecţie) care rezultă din folosirea, depozitarea şi transportarea necorespunzătoare, precum şi din utilizarea produsului neconformă cu destinaţia acestuia. Acest lucru se referă în mod special la radiatoarele:
    · depozitate în aer liber înainte de instalare,
    · deteriorate mecanic,
    · impurificate în interior cu corpuri solide sau cu lichide dăunătoare,
    · deformate din cauza presiunii de probă sau presiunii statice prea înalte din instalaţie,
    · deformate ca urmare a îngheţării instalaţiei.
    · deteriorate mecanic din cauza unei însărcinări inadmisibile care rezultă, de ex., din faptul că o persoană se aşează sau se urcă pe acesta.
  8. Radiatoarele trebuie să fie montate fără scoaterea acestora din ambalajul individual de fabricaţie. Respectivul ambalaj trebuie să rămână pe radiator chiar dacă instalaţia de încălzire centrală este pornită pentru a încălzi clădirea în timpul lucrărilor de finisare sau pentru uscarea clădirii. Se recomandă ca ambalajul să fie scos de către utilizatorul încăperii după terminarea tuturor lucrărilor de finisare. Din motive de igienă radiatoarele necesită o curăţare periodică. În acest scop se cere utilizarea unor materiale moi şi delicate care eventual sunt uşor umezite cu apă. Pentru curăţarea radiatoarelor este interzisă utilizarea unor agenţi de curăţare agresivi sau caustici (solvenţi, agenţi cu conţinut de clor). Radiatoarele panou nu pot fi utilizate pentru uscarea unor obiecte ude sau umede care sunt puse pe radiator. Reclamaţiile depuse pentru deteriorarea stratului de lac cauzată de utilizarea şi conservarea necorespunzătoare nu vor fi luate în considerare.
  9. Se interzice golirea de apă a instalaţiei întregi sau a unei părţi a acesteia şi lăsarea instalaţiei în această stare. Acest lucru se referă, de asemenea, la instalaţii noi supuse unor probe de etanşeitate. Dacă este necesară golirea instalaţiei, de ex. din cauza renovării sau conservării, apa trebuie să fie evacuată numai din acea parte a instalaţiei în care acest lucru este necesar. După executarea lucrărilor, instalaţia golită trebuie să fie imediat umplută cu apă. Cantitatea de apă folosită la umplerea şi la suplimentarea instalaţiei de încălzire centrală trebuie să fie controlată, de ex. cu ajutorul unui apometru.
  10. Produsul este cuprins în garanţie cu condiţia că acesta nu a fost reparat sau modificat de către cumpărător sau de către terţe persoane fără acordul Garantului.
  11. În cazul apariţiei unor defecte în perioada de garanţie are loc iniţierea procedurii de garanţie prin anunţarea defectului către Vânzător, pe un formular special, cu descriere detaliată a defectului apărut şi cu prezentarea tuturor datelor cerute în formular. Vânzătorul primeşte cererea de reclamaţie şi o trimite către Garant printr-o scrisoare recomandată, fax sau mail în termen de 24 de ore de la primirea acesteia. În cazul trimiterii unui formular cu date incomplete care fac imposibilă soluţionarea reclamaţiei, acesta va fi înapoiat de către Garant cu scopul de a completa datele. La formular trebuie să fie ataşată factura de achiziţie sau o copie xerox a acesteia. În cazuri speciale Garantul poate cere completarea cererii de reclamaţie cu o documentaţie fotografică, prin care se prezintă obiectul cererii de reclamaţie. Garantul este obligat să răspundă la cererea de reclamaţie în formă scrisă în termen de 14 zile de la data primirii cererii, începând din data primirii formularului complet de reclamaţie.
  12. Pentru a soluţiona reclamaţia Garantul inspectează produsul reclamat la locul montării radiatorului sau într-un alt loc indicat de acesta. Dacă cererea de reclamaţie se referă la un defect care are caracter de deteriorare mecanică, până la momentul inspectării trebuie să păstraţi ambalajul original în care radiatorul a fost furnizat. În cazul soluţionării pozitive a garanţiei, Garantul se obligă că, în termen de 14 zile de la data aprobării acesteia va repara sau va înlocui acele părţi ale produsului care au fost considerate a fi defecte din cauza producţiei incorecte sau din cauza unor defecte de material, respectiv, se obligă la înlocuirea întregului radiator cu unul fără defecte. În cazuri speciale (de ex.: când înlocuirea radiatorului necesită aducerea acestuia din străinătate)
  13. Garantul îşi rezervă dreptul de a prelungi termenul de realizare a reclamaţiei aprobate peste termenul stabilit de 14 zile. În cazul unor defecte care nu influenţează funcţionalitatea radiatorului, Garantul poate, de asemenea, să propună o reducere de preţ. În cazul reclamaţiei unui produs care nu mai este fabricat, Garantul va propune clientului un produs cu parametrii care corespund cu radiatorul reclamat, respectiv, va propune rambursarea contravalorii acestuia din ziua achiziţiei. Garantul nu furnizează radiatoarele înlocuitoare pe perioada soluţionării garanţiei. Garantul îşi rezervă dreptul de a alege modul de soluţionare a garanţiei. În cazul acceptării reclamaţiei pentru un radiator cu opţiunea înlocuirii acestuia cu unul nou, operaţiunile de montare vor fi efectuate de către un angajat al unui service autorizat al mărcii Purmo. Dacă montarea radiatorului înlocuit va fi îngreunată, de ex. în cazul lipsei robineţilor (vanelor) care facilitează deconectarea radiatorului de la instalaţie, angajatul de service poate refuza demontarea radiatorului vechi şi montarea radiatorului nou, lăsând însă radiatorul nou la client. În astfel de cazuri pretenţiile cuprinse în reclamaţie sunt considerate a fi îndeplinite de către Garant. Perioada de garanţie se va prelungi cu perioada de efectuare a reparaţiei, calculând de la data furnizării produsului la Garant până la data reparaţiei, iar în cazul înlocuirii radiatorului cu unul nou, perioada de garanţie se socoteşte de la început. Garantul îşi rezervă dreptul de a efectua modificările produselor sale fără anunţare prealabilă cu condiţia că aceste modificări nu vor cuprinde nici un fel de detalii tehnice care influenţează alegerea radiatorului.
  14. Prezentele condiţii de garanţie pentru marfa vândută nu exclud, nu limitează şi nu suspendă drepturile cumpărătorului care rezultă din neconformitatea mărfii cu contract, în conformitate cu legea din data de 27.07.2002 privind condiţiile speciale de vânzare către consumator precum şi privind modificarea Codului civil (M. O. din 2002, nr. 141, poz. 1176). Condiţiie de garanţie în forma de faţă devin obligatorii din data de 01.07.2013.
