Izolatie - Sistem uscat

Sistemul de incalzire PURMO in varianta uscata a fost creat special pentru zonele in care sistemul umed nu poate fi utilizat. Spre exemplu, renovarea unor cladiri vechi sau tehnologii de constructii noi cu tavane cu grinzi din lemn. Tavanele din lemn sunt caracterizate de permiterea unor sarcini utile reduse, ceea ce exclude aplicarea unor sape grele de ciment, a caror greutate ajunge la 130 kg/m2. Ceea ce ar insemna ca o podea de 20 m2 cantareste 2,6 tone!

Sistemul uscat Purmo este usor si durabil. In combinatie cu placi de pardoseala uscata, cantareste numai 40 kg/m2 si poate sustine sarcini de pana la 150 kg/m2.

In plus, sistemul uscat este caracterizat de grosimea redusa, fiind ideal si pentru spatii care impun o limitare a inaltimii pardoselei. Grosimea totala a sistemului este de doar 50 mm, ceea ce include grosimea panourilor din polistiren (25 mm) si placile de pardoseala uscata (2 buc. x 12,5 mm).

Un alt avantaj al acestui sistem este disponibilitatea imediata de a lucra chiar dupa finalizarea instalarii si executarea testului necesar de presiune. Ceea ce reprezinta o mare imbunatatire in comparatie cu sistemul umed, in care uscarea necesita cel putin 3 saptamani, iar secventa de intarire naturala minimum 8 zile de saturare. In aceasta perioada, nu pot fi aplicate finisaje sau pardoseli, pentru ca s-ar putea sparge podeaua.

Structura

1. Placa cu caneluri de montare a conductei, EPS 200, cu grosime de 25 mm
2. Conducta de incalzire Purmo PE-RT / AL / PE-RT 14x2 mm
3. Profil din otel Omega cu o lungime de 1000 mm
4. Folie PE de 0.15 mm grosime
5. Placi pardoseala uscata (ex: Brio Knauf, Fermacell etc.)
6. Finisaj pardoseala




Sistemul uscat este alcatuit din placi din polistiren profilat clasa EPS 200. Distanta dintre caneluri este de 75 mm. In caneluri, unde se fixeaza conductele, sunt asamblate profile de otel Omega. Ofera fixare sigura a conductelor de 14x2 mm, la o distanta mica si un transfer de caldura superior.

Dupa montarea conductelor, intregul sistem este acoperit cu foi de otel galvanizat, care asigura o distributie optima a sarcinii si distributie uniforma a temperaturii la nivelul pardoselei.

Un al element al structurii il reprezinta placile de pardoseala uscata, spre exemplu Knauf Brio 18 sau 23, Fermacell (Xella) 2E22 etc. Sunt recomandate inclusiv pentru baie si alte incaperi cu finisaje lipite de placa de pardoseala, precum si in cazul zonelor cu sarcini grele, precum cada, semineu, seif etc.

Sistemul de instalare rapida pentru constructie uscata conform DIN EN 1264 se compune din urmatoarele elemente.

Placi din polistiren EPS 200, conform DIN EN 13163, profile Omega pentru fixarea conductelor de incalzire. Izolatie suplimentara, in functie de necesitatile de reducere a zgomotului si pentru a oferi izolarea termica necesara. Adaptare la inaltimea podelei, in scopul de a adapta conducta proiectata la cablurile electrice in pardoseala, conform cu DIN 18560, Vol. 2.

Panouri de izolatie termica cu grosime de 25 mm din polistiren expandat clasa EPS 200 DEO (PS 30), special profilate, conform PN-EN 13163, ignifuge, conform DIN 4102-B1.

Placa suplimentara neprofilata din polistiren expandat clasa EPS 200, DEO

Panouri de izolatie termica cu grosime de 25 mm din polistiren expandat, clasa EPS 200 DEO (PS 30), non-profilate, in conformitate cu PN-EN 13163,  ignifuge conform DIN 4102-B1, pentru instalarea traseului conductelor de incalzire de la distribuitor catre campurile de incalzire prin pardoseala, pentru amplasare in spatii fara conducte de incalzire. In lipsa canelurilor de distribuire, puteti modela panoul cu ajutorul unui cutit special, care este disponibil ca fiind unul dintre accesoriile si sculele de instalare ale sistemului.

Profil Omega
Profil din otel galvanizat Omega pentru o mai buna conductivitate, cu o lungime de 1000 m si caneluri de 125 mm.

Date tehnice:

 Grosime placa din polistiren expandat  25 mm
 Distanta dintre caneluri  75, 150, 225, 300 mm
 Clasa izolatie  EPS 200 DEO (PS30)
 Conductivitate termica  0,035 W/mK
 Rezistenta termica  0,71 m2K/W
 Atenuarea zgomotului  0 dB
 Dimensiuni sistem de placi  1100 x 750 mm
 Sarcina maxima  1,5*, 30 kPa**
 Clasa rezistenta la foc  B2
 Dimensiune ambalaj  8,25 m2

* Pentru podea din placi de pardoseala uscata
** Pentru podea traditionala din ciment

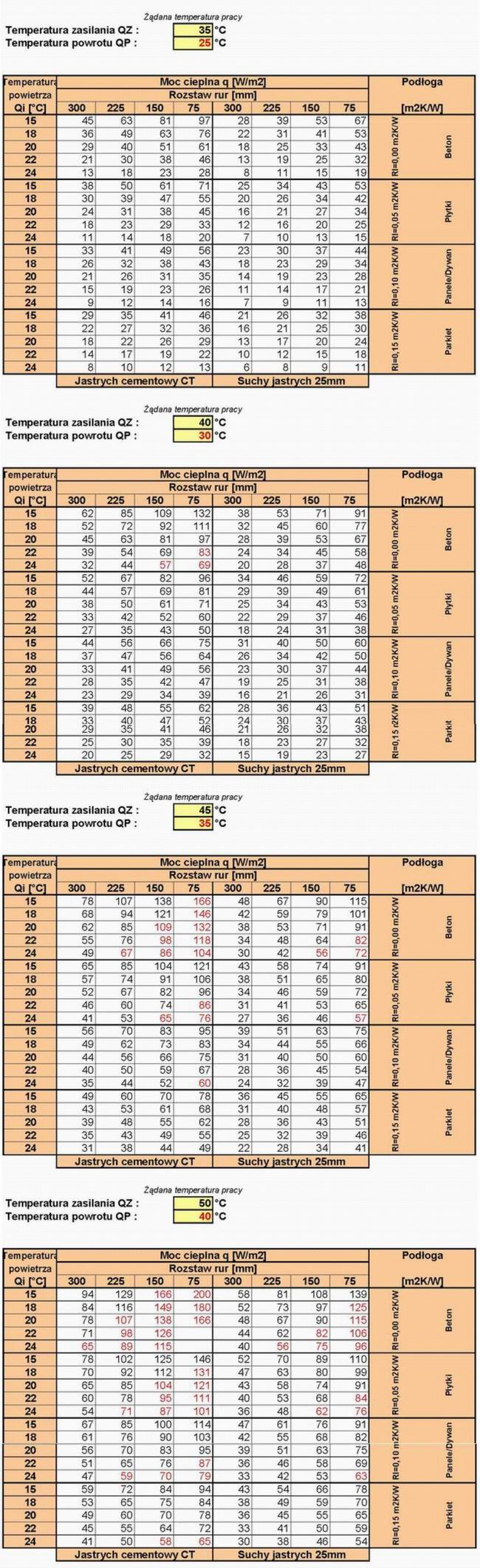

Puterea termica a sistemului uscat conform DIN EN 1264

Urmatoarele tabele arata valoarea puterii termice in functie de diferiti parametrii precum: temperatura agentului tur si retur, distanta dintre caneluri, temperatura aerului din camera si finisajele pardoselei. Valori masurate in conformitate cu PN-EN 1264.

Emisia termica, in conditii in care conform DIN EN 1264 se depaseste temperatura maxima la nivelul pardoselei de 29oC, este semnalata cu rosu. In plus, emisia termica pentru zonele extreme, la o temperatura a suprafetei pardoselei de 35oC, nu este indicata ! Atunci cand este folosita pardoseala uscata Fermacell temperatura pe tur nu trebuie sa depaseasca 50oC.
