Radiatoare decorative orizontale - Faro H

Faro H – o linia netedă, marginile rotunjite.

Pentru cei care doresc să se bucure de linia simplă a modelului Faro într-un mod mai convenţional, cea mai bună alegere este varianta verticală a acestuia.

Toate modelele au placa frontală profilată şi panourile laterale perforate. Acest fapt le conferă un stil subtil, dar şi puternic. Radiatorul Faro H este montat pe suporturi invizibile, care sunt incluse în setul de montare.

Linia Faro H este o îmbinare a căldurii cu stilul.

PrevNext
Datele tehnice:
Materialul: tablă din oţel de foarte bună calitate, laminată la rece
Presiunea maximă de lucru: 6 bar
Temperatura maximă: 99°C
Dotarea:

Sisteme de montat pe perete, 2 panouri laterale, cleme de montare, 1 şablon pentru executarea orificiilor în perete, 1 sistem de dezaerisire cu cadran de rotaţie, 3 dopuri de obturare.

Culoarea: standard – RAL 9016, există posibilitatea de a comanda modele şi în alte culori din paleta RAL.
Utilizarea: instalaţiile de încălzire centrală pe bază de apă
Garanţia: 10 ani



Grosimea tablei de oţel conform cu normele EN-442

Radiatoare decorative - Purmo Faro H

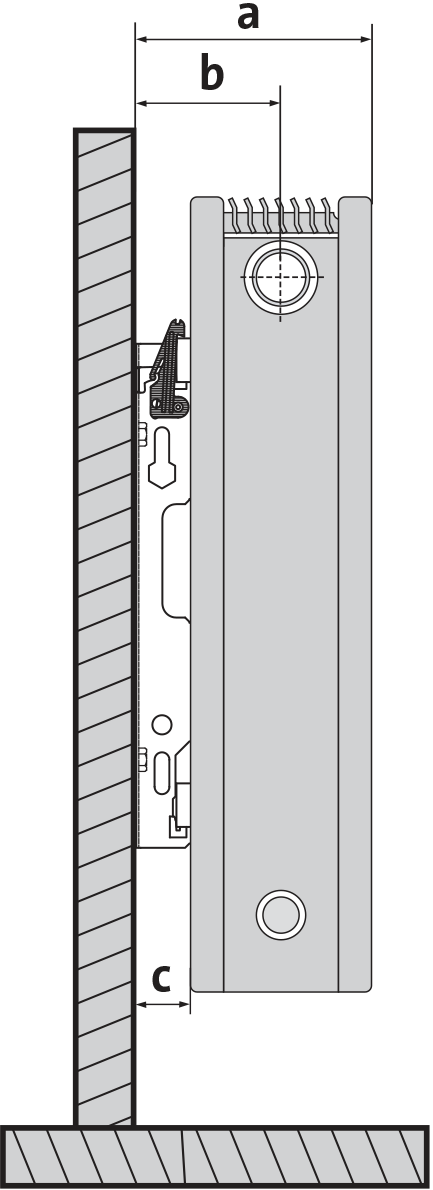

Dimensiunile radiatoarelor (în milimetri), unde:
H - înălţimea 400, 600, 750, 900
L - lungimea 450, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950



Radiatoarele PURMO FARO H - vedere din faţă:





Faro H tipul 21:



Faro H tipul 22:



Faro H tipul 33:

Radiatoare decorative - Purmo Faro H

Puterea termică a radiatoarelor (W) în conformitate cu EN 442 pentru parametrii 75/65/20 ˚C şi 70/55/20 ˚C.

 Faro H tipul 20









 înălţime [mm]
lungime [mm]  temperatura apei 400 600 750 900
450 75/65 306 428 512 590
  70/55 248 348 416 479
600 75/65 407 571 683 786
  70/55 331 463 554 638
750 75/65 509 713 854 983
  70/55 413 579 693 798
900 75/65 611 856 1024 1179
  70/55 496 695 832 957
1050 75/65 713 999 1195 1376
  70/55 578 811 970 1117
1200 75/65 815 1141 1366 1572
  70/55 661 927 1109 1276
1350 75/65 917 1284 1536 1769
  70/55 744 1043 1248 1436
1500 75/65 1019 1427 1707 1965
  70/55 826 1159 1386 1595
1650 75/65 1120 1569
  70/55 909 1274
1800 75/65 1222 1712
  70/55 992 1390
1950 75/65 1324 1854
  70/55 1074 1506



Faro H tipul 21









 înălţime [mm]
lungime [mm] temperatura apei 400 600 750 900
450 75/65 445 602 701 802
  70/55 359 485 563 645
600 75/65 593 802 934 1070
  70/55 478 646 751 860
750 75/65 742 1003 1168 1337
  70/55 598 808 939 1075
900 75/65 890 1203 1401 1605
  70/55 718 969 1126 1290
1050 75/65 1038 1404 1635 1872
  70/55 837 1131 1314 1505
1200 75/65 1187 1604 1868 2140
  70/55 957 1292 1502 1720
1350 75/65 1335 1805 2102 2407
  70/55 1076 1454 1690 1935
1500 75/65 1484 2006 2336 2675
  70/55 1196 1615 1877 2150
1650 75/65 1632 2206
  70/55 1315 1777
1800 75/65 1780 2407
  70/55 1435 1938
1950 75/65 1929 2607
  70/55 1555 2100

Faro H tipul 22

    înălţime [mm]
lungime [mm] temperatura apei 400 600 750 900
450 75/65 573 764 922 1014
  70/55 462 612 739 809
600 75/65 764 1018 1229 1352
  70/55 616 816 985 1079
750 75/65 956 1273 1536 1690
  70/55 770 1020 1231 1348
900 75/65 1147 1527 1843 2028
  70/55 923 1224 1478 1618
1050 75/65 1338 1782 2150 2366
  70/55 1077 1428 1724 1887
1200 75/65 1529 2036 2458 2704
  70/55 1231 1632 1970 2157
1350 75/65 1720 2291 2765 3042
  70/55 1385 1836 2216 2427
1500 75/65 1911 2546 3072 3380
  70/55 1539 2040 2463 2696
1650 75/65 2102 2800
  70/55 1693 2244
1800 75/65 2293 3055
  70/55 1847 2447
1950 75/65 2484 3309
  70/55 2001 2651



Faro H tipul 33









 înălţime [mm]
lungime [mm] temperatura apei  400 600 750 900
450 75/65 803 1114 1309 1471
  70/55 648 894 1048 1176
600 75/65 1070 1485 1745 1961
  70/55 863 1192 1398 1568
750 75/65 1338 1856 2181 2451
  70/55 1079 1490 1747 1960
900 75/65 1606 2228 2617 2941
  70/55 1295 1788 2097 2352
1050 75/65 1873 2599 3053 3431
  70/55 1511 2085 2446 2744
1200 75/65 2141 2970 3490 3922
  70/55 1727 2383 2795 3136
1350 75/65 2408 3341 3926 4412
  70/55 1943 2681 3145 3528
1500 75/65 2676 3713 4362 4902
  70/55 2159 2979 3494 3920
1650 75/65 2944 4084
  70/55 2374 3277
1800 75/65 3211 4455
  70/55 2590 3575
1950 75/65 3479 4826
  70/55 2806 3873

Radiatoare decorative - Purmo Faro H



capacitate : l/m
înălţime [mm] 400 600 750 900
tip 20  4,44  6,67   8,00 9,33
tip 21 i 22 4,76 6,95 8,67 10,38
 tip 33 6,73   10,10 11,27  12,44

<>



masă : kg/m
înălţime [mm] 400 600 750 900
tip 20   22,83  32,50 40,19   47,89
tip 21 26,48 37,43 46,67 56,29
tip 22 29,24 42,67 53,52 64,38
tip 33  42,70   62,38 77,19  92,00

Radiatoare decorative - Purmo Faro H



Radiatoarele de tip FAH au inclusa în construcţie o valvă termostatică, de aceea caracteristica hidraulică a acestora este indicată pentru setul de radiator şi valvă. Caracteristica aceasta este prezentată în nomograma anexată.

Exemplu de alegere a setării iniţiale:

Datele:

necesitatea de căldură - Qc = 1160 Wat
diferenţa de temperaturi - Δt = 20 K (80/60°C)
pierderea de presiune - Δp = 6 kPa



Δp = 600 dPa
constanta de calculare - C = 1,163

Calculaţia:

trecerea masei

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

Pentru o trecere q = 50 kg/h şi o pierdere de presiune 600dPa vom citi din nomogramă valoarea setării primare 3.







Radiatoare decorative - Purmo Faro H







Radiatoare decorative - Purmo Faro H

Sistemele de montare pe perete de tip Monclac pentru radiatoarele Faro H:





Catalog tehnic - radiatoare panou,decorative şi de baie
Download
Vezi in browser
