Radiatoare de baie port-prosop

Banga C - Alb Curbat

Radiatoare de baie port-prosop - Banga C - Alb Curbat

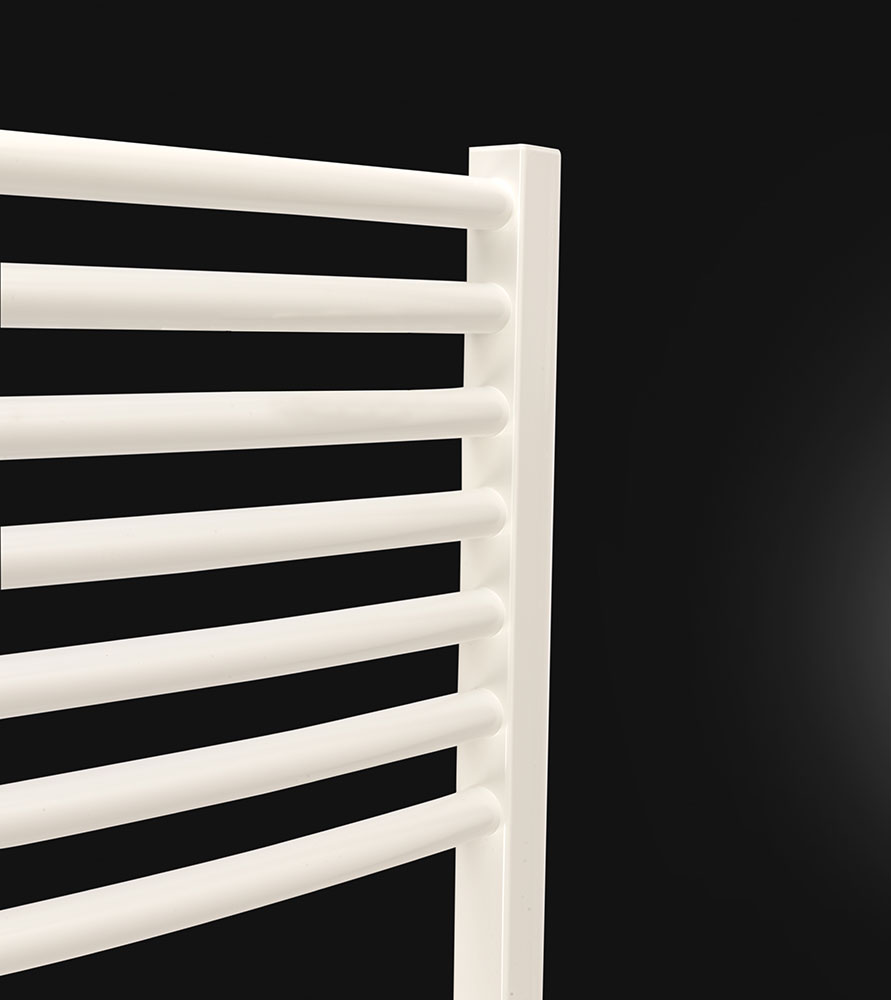

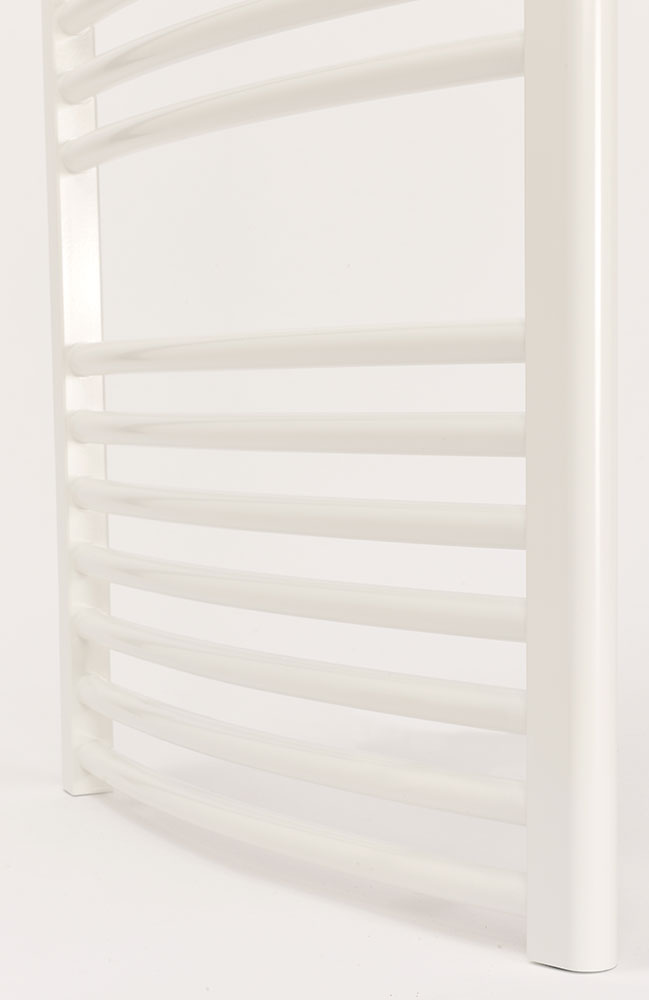

Radiatorul de baie PURMO BANGA ALB CURBAT se remarca prin colectoarele orizontale curbate intr-un arc delicat, afisand un design original si atemporal. Simplitatea stilului face ca acest model sa fie optim atat pentru interioarele minimaliste, cat si pentru cele mai traditionale. Spatiile mari dintre grupurile de colectoare orizontale cresc functionalitatea radiatorului, permitand uscarea rapida a prosoapelor sau halatelor groase de baie.

+

Date tehnice:

Material profil din otel de calitate superioara
Presiune maxima de lucru: 8 bar
Temperatura maxima: 110°C
Racorduri: 4 stuturi de racordare cu filet interior 1/2"
Dotari: sistem de montaj cu distanta reglabila de perete, dop si venit de aerisire 1/2"
Pregatirea suprafetei: razuire, degresare, acoperire cu fosfor, clatire cu apa, demineralizare
Vopsea de suport: anaforeza
Vopsire: prafuire electrostatica
Norme si atestate obtinute:

PN EN 442, ISO 9001, ISO 14001

Utilizare: instalatiile de incalzire centrala pe baza de apa
Garantie: 10 ani

Dimensiunile radiatoarelor

vedere din fata

vedere laterala

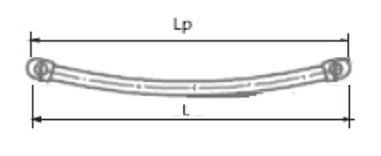

vedere de sus



L = latime
H = inaltime
Lz = distanta oriz. dispoz. montaj
Hz = distanta vert. dispoz. montaj
Lp = distanta intre racorduri

Putere de încălzire şi dimensiuni

tip putere [W] 90/70/20 °Cº (W) putere [W] 75/65/20 °C (W) putere [W] 55/45/20 °C (W) cod comanda
Banga C 400x862 387 310 166 F5UA008004000300
Banga C 500x862 462 370 198 F5UA008005000300
Banga C 600x862 534 427 228 F5UA008006000300
Banga C 400x1222 537 429 229 F5UA012004000300
Banga C 500x1222 639 511 273 F5UA012005000300
Banga C 600x1222 738 590 315 F5UA012006000300
Banga C 400x1537 676 540 287 F5UA015004000300
Banga C 500x1537 806 644 343 F5UA015005000300
Banga C 600x1537 931 744 397 F5UA015006000300
Banga C 500x1807 961 768 409 F5UA018005000300
Banga C 600x1807 1109 886 473 F5UA018006000300

Puterea termica a radiatoarelor (W) in conformitate cu EN 442 pentru parametrii 90/70/20ºC, 75/65/20ºC si 55/45/20ºC.

Suspensii

Un sistem unic de montare pe perete

Ceea ce in cazul altor radiatoare nu permite montarea corecta in orice spatiu din camera de baie (suprafata nu este plana sau suprafata este finisata intr-un mod atipic), in cazul noii linii de radiatoare pentru camera de baie produse de catre firma Purmo acesta s-a dovedit o solutie buna si functionala. La fiecare radiator a fost anexat un sistem de montare pe perete care permite reglarea distantei dintre radiator si perete pana la 22 mm. Aditional, radiatorul poate fi nivelat fara a avea probleme cu lipsa de planeitate a peretilor.

Factori de corecţie

Indicii de corectare pentru alegerea puterii de încălzire a radiatoarelor PURMO pentru alţi parametrii decât 75/65/20°C

t z t p Temperatura aerului în încăperea care este încălzită t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Tabelul a fost realizat pentru coeficientul n = 1,3.

exemplu:

Puterea termica calculata este de 800 W. Sistemul de incalzire este proiectat la o temperatura tur a agentului termic de 55oC si retur de 45oC. Temperatura aerului din incapere este de 20oC. Pentru parametri 55/45/20°C factorul de corectie este de 1,96. Inmultind puterea termica calculata (800 W) cu factorul de corectie (1,96) se obtine puterea termica (1568 W) aferenta pentru parametri 75/65/20°C. Acest lucru inseamna ca radiatorul proiectat pentru parametri 55/45/20°C ajunge la o putere de incalzire de 800W, iar la parametri 75/65/20°C la o putere de 1568 W.
