Convectori cu montaj pe pardoseala

Aura Slim Basic

Convectori cu montaj pe pardoseala - Aura Slim Basic

Convectoarele cu montaj pe perete AURA SLIM BASIC completeaza optim gama de convectoare cu montaj pe pardoseala AURA si AQUILO. Produsul este potrivit, de asemenea, pentru instalare separata pe perete. Convectoarele plane AURA SLIM indeplinesc cerintele contradictorii de dimensiuni minime, randament maxim si design placut.

Conceptul convectoarelor AURA SLIM este dezvoltat pe aceeasi structura de panou din otel si schimbator de caldura din cupru si aluminiu cu cea a convectoarelor AURA cu montaj pe pardoseala. Versiunea in culoarea de baza face ca acest emitator de caldura sa se incadreze foarte bine in albul clasic al peretelui, in timp ce alegerea din gama de culori optionale ofera posibilitatea evidentierii convectorului si adaptarea sa la stilul interior, devenind parte integrata a acestuia.

Designul modest si estetic al convectorului constituie principalul motiv pentru care AURA SLIM BASIC este ideal atat pentru interioarele private, cat si pentru cele publice, in camere de dimensiuni standard, precum si in spatii vaste. Convectoarele AURA SLIM BASIC sunt produse in 360 de tipuri standard cu dimensiuni diferite.

+
Date tehnice:
  • Latime: 80, 130, 180, 230 mm
  • Lungime: de la 400 la 2000 mm
  • Inaltime: 140, 240, 280, 350, 500, 650 mm
  • Conexiuni: 2 x filet interior de G ½”
  • Presiune de lucru: 10 bar
  • Temperatura maxima: 110°C
  • Presiune de proba: 13 bar
Echipament standard:
  • schimbator de caldura rezistent la coroziune, din cupru si aluminiu, cu doua racorduri interioare cu filet G ½”
  • carcasa din otel cu grilaj superior din tabla de otel
  • suporturi de prindere pe perete
  • supapa de aerisire

Carcasa din otel, grilajul superior si suporturile de montaj sunt vopsite in culoarea alb RAL 9016.
Conexiunea standard se face pe partea dreapta; la cerere, este posibila si echiparea pentru conexiune pe partea stanga.

Accesorii optionale:
  • robinet termostatic si robinet de inchidere si control
  • cap termostat
  • carcasa din otel, grilaj superior si suporturi de montaj in alte culori decat alb standard RAL 9016
  • schimbator de caldura lacuit

Dimensiuni convectoare

Tip 140

Tip 240

Tip 280

Tip 350

Tip 500

Tip 650

Vedere laterala:

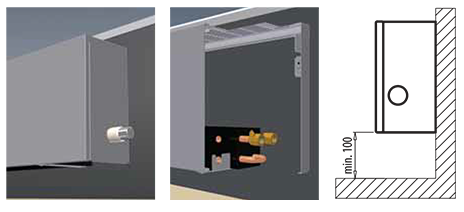

Distanta minima inferioara a convectorului de la podea trebuie sa fie de 100 mm.

Putere de încălzire şi dimensiuni

Inaltime 140 mm:

Lungime [mm] Temperatura apei [°C] Latime [mm]
80 130 180 230
400 75/65/20 131 253 369 481
70/55/20 104 201 293 381
55/45/20 65 125 182 237
500 75/65/20 164 316 462 602
70/55/20 130 251 366 477
55/45/20 81 156 228 297
600 75/65/20 197 379 554 722
70/55/20 156 301 439 573
55/45/20 97 187 273 356
700 75/65/20 229 442 647 842
70/55/20 182 350 513 668
55/45/20 113 218 319 415
800 75/65/20 262 506 739 963
70/55/20 208 401 586 764
55/45/20 129 250 365 475
900 75/65/20 295 569 832 1083
70/55/20 234 451 660 859
55/45/20 146 281 410 534
1000 75/65/20 328 632 924 1203
70/55/20 260 501 733 954
55/45/20 162 312 456 594
1100 75/65/20 360 695 1016 1324
70/55/20 285 551 806 1050
55/45/20 178 343 501 653
1200 75/65/20 393 758 1108 1444
70/55/20 312 601 879 1145
55/45/20 194 374 547 712
1300 75/65/20 431 834 1220 1591
70/55/20 342 661 967 1262
55/45/20 213 411 602 785
1400 75/65/20 469 909 1332 1737
70/55/20 372 721 1056 1377
55/45/20 231 448 657 857
1500 75/65/20 507 985 1444 1884
70/55/20 402 781 1145 1494
55/45/20 250 486 712 929
1600 75/65/20 544 1060 1556 2030
70/55/20 431 841 1234 1610
55/45/20 268 523 768 1002
1800 75/65/20 619 1211 1779 2322
70/55/20 491 960 1411 1841
55/45/20 305 597 878 1146
2000 75/65/20 695 1363 2003 2615
70/55/20 551 1081 1588 2074
55/45/20 343 672 988 1290

Putere de incalzire [W] in conformitate cu PN-EN 442 pentru parametrii 75/65/20°C, 70/55/20°C și 55/45/20°C.
Toate tipurile de convectoare Aura sunt disponibile la cerere.

Inaltime 240 mm:

Lungime [mm] Temperatura apei [°C] Latime [mm]
80 130 180 230
400 75/65/20 179 344 503 655
70/55/20 142 273 399 519
55/45/20 88 170 248 323
500 75/65/20 223 430 628 818
70/55/20 177 341 498 649
55/45/20 110 212 310 404
600 75/65/20 268 515 753 982
70/55/20 213 408 597 779
55/45/20 132 254 371 484
700 75/65/20 311 601 880 1145
70/55/20 247 477 698 908
55/45/20 153 297 434 565
800 75/65/20 356 688 1005 1310
70/55/20 282 546 797 1039
55/45/20 176 339 496 646
900 75/65/20 401 774 1132 1473
70/55/20 318 614 898 1168
55/45/20 198 382 558 727
1000 75/65/20 446 860 1257 1636
70/55/20 354 682 997 1297
55/45/20 220 424 620 807
1100 75/65/20 490 945 1382 1801
70/55/20 389 749 1096 1428
55/45/20 242 466 682 889
1200 75/65/20 534 1031 1508 1964
70/55/20 423 818 1196 1557
55/45/20 263 509 744 969
1300 75/65/20 586 1134 1660 2163
70/55/20 465 899 1316 1715
55/45/20 289 559 819 1067
1400 75/65/20 638 1237 1812 2362
70/55/20 506 981 1437 1873
55/45/20 315 610 894 1165
1500 75/65/20 689 1340 1964 2562
70/55/20 546 1063 1557 2032
55/45/20 340 661 969 1264
1600 75/65/20 740 1443 2116 2761
70/55/20 587 1144 1678 2189
55/45/20 365 712 1044 1362
1800 75/65/20 842 1648 2420 3158
70/55/20 668 1307 1919 2504
55/45/20 415 813 1194 1558
2000 75/65/20 945 1854 2724 3556
70/55/20 749 1470 2160 2820
55/45/20 466 915 1344 1754

Putere de incalzire [W] in conformitate cu PN-EN 442 pentru parametrii 75/65/20°C, 70/55/20°C și 55/45/20°C.
Toate tipurile de convectoare Aura sunt disponibile la cerere.

Inaltime 280 mm:

Lungime [mm] Temperatura apei [°C] Latime [mm]
80 130 180 230
400 75/65/20 193 372 543 708
70/55/20 153 295 431 561
55/45/20 95 184 268 349
500 75/65/20 241 464 679 885
70/55/20 191 368 538 702
55/45/20 119 229 335 437
600 75/65/20 290 557 814 1061
70/55/20 230 442 645 841
55/45/20 143 275 402 523
700 75/65/20 337 650 951 1238
70/55/20 267 515 754 982
55/45/20 166 321 469 611
800 75/65/20 385 744 1086 1416
70/55/20 305 590 861 1123
55/45/20 190 367 536 699
900 75/65/20 434 836 1223 1592
70/55/20 344 663 970 1262
55/45/20 214 412 603 785
1000 75/65/20 482 929 1358 1768
70/55/20 382 737 1077 1402
55/45/20 238 458 670 872
1100 75/65/20 529 1022 1494 1946
70/55/20 419 810 1185 1543
55/45/20 261 504 737 960
1200 75/65/20 578 1115 1630 2123
70/55/20 458 884 1293 1683
55/45/20 285 550 804 1047
1300 75/65/20 634 1226 1795 2338
70/55/20 503 972 1423 1854
55/45/20 313 605 886 1153
1400 75/65/20 689 1337 1959 2553
70/55/20 546 1060 1553 2024
55/45/20 340 660 966 1260
1500 75/65/20 745 1448 2123 2769
70/55/20 591 1148 1683 2196
55/45/20 368 714 1047 1366
1600 75/65/20 800 1559 2287 2984
70/55/20 634 1236 1814 2366
55/45/20 395 769 1128 1472
1800 75/65/20 910 1782 2616 3413
70/55/20 722 1413 2074 2706
55/45/20 449 879 1291 1684
2000 75/65/20 1022 2004 2945 3844
70/55/20 810 1589 2335 3048
55/45/20 504 989 1453 1896

Putere de incalzire [W] in conformitate cu PN-EN 442 pentru parametrii 75/65/20°C, 70/55/20°C și 55/45/20°C.
Toate tipurile de convectoare Aura sunt disponibile la cerere.

Inaltime 350 mm:

Lungime [mm] Temperatura apei [°C] Latime [mm]
80 130 180 230
400 75/65/20 216 417 624 810
70/55/20 171 331 495 642
55/45/20 107 206 308 400
500 75/65/20 270 521 781 1013
70/55/20 214 413 619 803
55/45/20 133 257 385 500
600 75/65/20 325 625 937 1215
70/55/20 258 496 743 963
55/45/20 160 308 462 599
700 75/65/20 378 729 1093 1418
70/55/20 300 578 867 1124
55/45/20 186 360 539 700
800 75/65/20 432 833 1249 1620
70/55/20 343 661 990 1285
55/45/20 213 411 616 799
900 75/65/20 487 937 1405 1823
70/55/20 386 743 1114 1446
55/45/20 240 462 693 899
1000 75/65/20 541 1041 1561 2025
70/55/20 429 825 1238 1606
55/45/20 267 514 770 999
1100 75/65/20 593 1146 1717 2228
70/55/20 470 909 1362 1767
55/45/20 293 565 847 1099
1200 75/65/20 648 1250 1873 2430
70/55/20 514 991 1485 1927
55/45/20 320 617 924 1199
1300 75/65/20 711 1354 2030 2633
70/55/20 564 1074 1610 2088
55/45/20 351 668 1002 1299
1400 75/65/20 773 1458 2186 2835
70/55/20 613 1156 1733 2248
55/45/20 381 719 1078 1399
1500 75/65/20 835 1562 2342 3038
70/55/20 662 1239 1857 2409
55/45/20 412 771 1155 1499
1600 75/65/20 897 1666 2498 3240
70/55/20 711 1321 1981 2569
55/45/20 443 822 1232 1598
1800 75/65/20 1021 1875 2810 3645
70/55/20 810 1487 2228 2890
55/45/20 504 925 1386 1798
2000 75/65/20 1146 2083 3122 4050
70/55/20 909 1652 2476 3212
55/45/20 565 1028 1540 1998

Putere de incalzire [W] in conformitate cu PN-EN 442 pentru parametrii 75/65/20°C, 70/55/20°C și 55/45/20°C.
Toate tipurile de convectoare Aura sunt disponibile la cerere.

Inaltime 500 mm:

Lungime [mm] Temperatura apei [°C] Latime [mm]
80 130 180 230
400 75/65/20 249 479 745 997
70/55/20 197 380 591 791
55/45/20 123 236 368 492
500 75/65/20 311 599 931 1246
70/55/20 247 475 738 988
55/45/20 153 296 459 615
600 75/65/20 374 718 1117 1495
70/55/20 297 569 886 1185
55/45/20 185 354 551 738
700 75/65/20 434 838 1303 1745
70/55/20 344 665 1033 1384
55/45/20 214 413 643 861
800 75/65/20 496 958 1490 1994
70/55/20 393 760 1182 1581
55/45/20 245 473 735 984
900 75/65/20 559 1078 1676 2243
70/55/20 443 855 1329 1779
55/45/20 276 532 827 1107
1000 75/65/20 621 1197 1862 2492
70/55/20 492 949 1477 1976
55/45/20 306 591 919 1229
1100 75/65/20 682 1317 2048 2742
70/55/20 541 1044 1624 2174
55/45/20 336 650 1010 1353
1200 75/65/20 745 1437 2234 2991
70/55/20 591 1139 1771 2372
55/45/20 368 709 1102 1476
1300 75/65/20 817 1557 2421 3240
70/55/20 648 1235 1920 2569
55/45/20 403 768 1194 1598
1400 75/65/20 888 1676 2607 3489
70/55/20 704 1329 2067 2767
55/45/20 438 827 1286 1721
1500 75/65/20 960 1796 2793 3739
70/55/20 761 1424 2215 2965
55/45/20 474 886 1378 1845
1600 75/65/20 1031 1916 2979 3988
70/55/20 818 1519 2362 3162
55/45/20 509 945 1470 1967
1800 75/65/20 1173 2155 3351 4486
70/55/20 930 1709 2657 3557
55/45/20 579 1063 1653 2213
2000 75/65/20 1318 2395 3724 4985
70/55/20 1045 1899 2953 3953
55/45/20 650 1182 1837 2459

Putere de incalzire [W] in conformitate cu PN-EN 442 pentru parametrii 75/65/20°C, 70/55/20°C și 55/45/20°C.
Toate tipurile de convectoare Aura sunt disponibile la cerere.

Inaltime 650 mm:

Lungime [mm] Temperatura apei [°C] Latime [mm]
80 130 180 230
400 75/65/20 276 531 848 1161
70/55/20 219 421 672 921
55/45/20 136 262 418 573
500 75/65/20 344 663 1060 1452
70/55/20 273 526 841 1151
55/45/20 170 327 523 716
600 75/65/20 414 796 1272 1742
70/55/20 328 631 1009 1381
55/45/20 204 393 628 859
700 75/65/20 481 929 1484 2032
70/55/20 381 737 1177 1611
55/45/20 237 458 732 1002
800 75/65/20 550 1061 1696 2323
70/55/20 436 841 1345 1842
55/45/20 271 523 837 1146
900 75/65/20 620 1194 1908 2613
70/55/20 492 947 1513 2072
55/45/20 306 589 941 1289
1000 75/65/20 689 1327 2120 2904
70/55/20 546 1052 1681 2303
55/45/20 340 655 1046 1433
1100 75/65/20 756 1459 2331 3194
70/55/20 599 1157 1848 2533
55/45/20 373 720 1150 1576
1200 75/65/20 826 1592 2543 3484
70/55/20 655 1262 2017 2763
55/45/20 408 785 1255 1719
1300 75/65/20 905 1725 2755 3775
70/55/20 718 1368 2185 2993
55/45/20 446 851 1359 1862
1400 75/65/20 984 1857 2967 4065
70/55/20 780 1473 2353 3223
55/45/20 485 916 1464 2005
1500 75/65/20 1064 1990 3179 4356
70/55/20 844 1578 2521 3454
55/45/20 525 982 1568 2149
1600 75/65/20 1143 2123 3391 4646
70/55/20 906 1683 2689 3684
55/45/20 564 1047 1673 2292
1800 75/65/20 1300 2388 3815 5226
70/55/20 1031 1894 3025 4144
55/45/20 641 1178 1882 2578
2000 75/65/20 1460 2653 4239 5807
70/55/20 1158 2104 3361 4605
55/45/20 720 1309 2091 2865

Putere de incalzire [W] in conformitate cu PN-EN 442 pentru parametrii 75/65/20°C, 70/55/20°C și 55/45/20°C.
Toate tipurile de convectoare Aura sunt disponibile la cerere.

Capacitatea şi greutatea

inaltime [mm] 140 240 280
latime [mm] 80 130 180 230 80 130 180 230 80 130 180 230
greutate WKF [kg/m] 7.0 8.5 10.1 11.6 8.8 10.4 12.1 13.9 9.5 11.2 13.0 14.8
greutate WKH [kg/m] 0.4 0.7 1.1 1.5 0.4 0.7 1.1 1.5 0.4 0.7 1.1 1.5

inaltime [mm] 350 500 650
latime [mm] 80 130 180 230 80 130 180 230 80 130 180 230
greutate WKF [kg/m] 10.7 12.5 14.4 16.4 13.4 15.5 17.6 19.7 16.1 18.4 20.7 23.1
greutate WKH [kg/m] 0.4 0.7 1.1 1.5 0.4 0.7 1.1 1.5 0.4 0.7 1.1 1.5

Caracteristici hidraulice

Modalităţi de conectare

Inaltime 14 (140 mm), 24 (240 mm), 28 (280 mm), 35 (350 mm), 50 (500 mm), 65 (650 mm)

Conexiune la podea:

Conexiune la perete:

Instalare

Nota:
Suporturi necesare pentru montaj:

  • Pentru lungimi de la 400 la 1600 mm: 2 bucati
  • Pentru lungimi de la 1800 la 2000 mm: 3 bucati

Accesorii

Accesorii pentru convectoare Aura:
  Descriere                                                             Cod de comanda

PTV-3 robinet termostatic tur pentru Aura Comfort:
PN10/110 °C
robinet termostatit tur DN15

setarea robinetului 1 2 3 4 5 N
k  [m3/h] 0.13 0.23 0.34 0.52 0.66 0.77
AZA3PTV03

PRS-02 robinet de inchidere si reglaj retur pentru Aura Comfort:
PN10/110 °C
robinet de inchideresi reglaj retur DN15

numar de rotatii pentru inchidere 1 1.5 2 2.5 3 4 deschis
k  [m3/h] 0.65 1 1.3 1.7 1.9 2.3 2.5
AZA3PRS02

Cap termostat cu fir M30 x 1,5

Setari de temperatura 7-28 °C
Cap termostat in culori alb/crom THL-01
Cap termostat in culori crom/crom THL-02
Cap termostat din otel inoxidabil THL-03




AZA3THC01
AZA3THC02
AZA3THC03

WZS-01 Kit de conexiune
pentru convectoare cu latime de 186 mm

Aura Comfort, Aura Basic

AZA3WZS01

WZS-02 kit de conexiune
pentru convectoare cu latime de 186 mm

Aura Comfort, Aura Basic

AZA3WZS02

Suport de montare grila
pentru convectoare Aura Basic, Aura Comfort, Aura Bench
pentru instalare pe podea finisata

culoare alb RAL 9016
alte culori disponibile la cerere

latime 146 mm
latime 186 mm
latime 246 mm







AZAWZA1410000
AZAWZA1910000
AZAWZA2410000

Factori de corecţie

temperatura tur agent termic temperatura aerului n=1,3        temperatura retur agent termic [°C]
[°C] [°C] 25 30 35 40 45 50 55 60 65 70 75 80 85
90 15 0,57 0,69 0,79 0,89 0,98 1,07 1,16 1,24 1,32 1,40 1,48 1,55 1,63
20 0,40 0,54 0,65 0,75 0,84 0,93 1,02 1,10 1,18 1,26 1,33 1,41 1,48
24 0,22 0,41 0,53 0,64 0,73 0,82 0,91 0,99 1,07 1,15 1,22 1,30 1,37
85 15 0,54 0,65 0,75 0,84 0,93 1,02 1,10 1,18 1,26 1,33 1,41 1,48
20 0,37 0,50 0,61 0,71 0,80 0,88 0,96 1,04 1,12 1,20 1,27 1,34
24 0,20 0,38 0,50 0,60 0,69 0,78 0,86 0,94 1,01 1,09 1,16 1,23
80 15 0,50 0,61 0,71 0,80 0,88 0,96 1,04 1,12 1,20 1,27 1,34
20 0,35 0,47 0,57 0,66 0,75 0,83 0,91 0,99 1,06 1,13 1,20
24 0,19 0,35 0,46 0,56 0,65 0,73 0,81 0,88 0,96 1,03 1,10
75 15 0,47 0,57 0,66 0,75 0,83 0,91 0,99 1,06 1,13 1,20
20 0,32 0,44 0,53 0,62 0,70 0,78 0,86 0,93 1,00 1,07
24 0,17 0,33 0,43 0,52 0,60 0,68 0,76 0,83 0,90 0,96
70 15 0,44 0,53 0,62 0,70 0,78 0,86 0,93 1,00 1,07
20 0,30 0,40 0,50 0,58 0,66 0,73 0,80 0,87 0,94
24 0,15 0,30 0,40 0,48 0,56 0,63 0,70 0,77 0,84
65 15 0,40 0,50 0,58 0,66 0,73 0,80 0,87 0,94
20 0,27 0,37 0,46 0,54 0,61 0,68 0,75 0,81
24 0,14 0,27 0,36 0,44 0,51 0,58 0,65 0,71
60 15 0,37 0,46 0,54 0,61 0,68 0,75 0,81
20 0,24 0,34 0,42 0,49 0,56 0,63 0,69
24 0,12 0,24 0,33 0,40 0,47 0,53 0,60
55 15 0,34 0,42 0,49 0,56 0,63 0,69
20 0,22 0,30 0,38 0,45 0,51 0,57
24 0,10 0,21 0,29 0,36 0,42 0,48
50 15 0,30 0,38 0,45 0,51 0,57
20 0,19 0,27 0,34 0,40 0,46
24 0,09 0,19 0,26 0,32 0,37
45 15 0,27 0,34 0,40 0,46
20 0,16 0,24 0,30 0,35
24 0,07 0,16 0,22 0,27



Exemplu:

Convector: WKE-14-100-18-00, putere termică 75/65/20°C: QN = 924 W
Temperatura tur: 50°C, Temperatura de retur: 40°C, Temperatura aerului: 20°C, Coeficient de corecţie K1 = 0,40
Puterea termica calculata: Q = QN x K1 = 924 W x 0,40 = 370 W

Convector WKE-14-100-18-00 la parametri de functionare 50/40/20 C ajunge la o putere termica de 370 W

Catalog tehnic - convectori Aura
