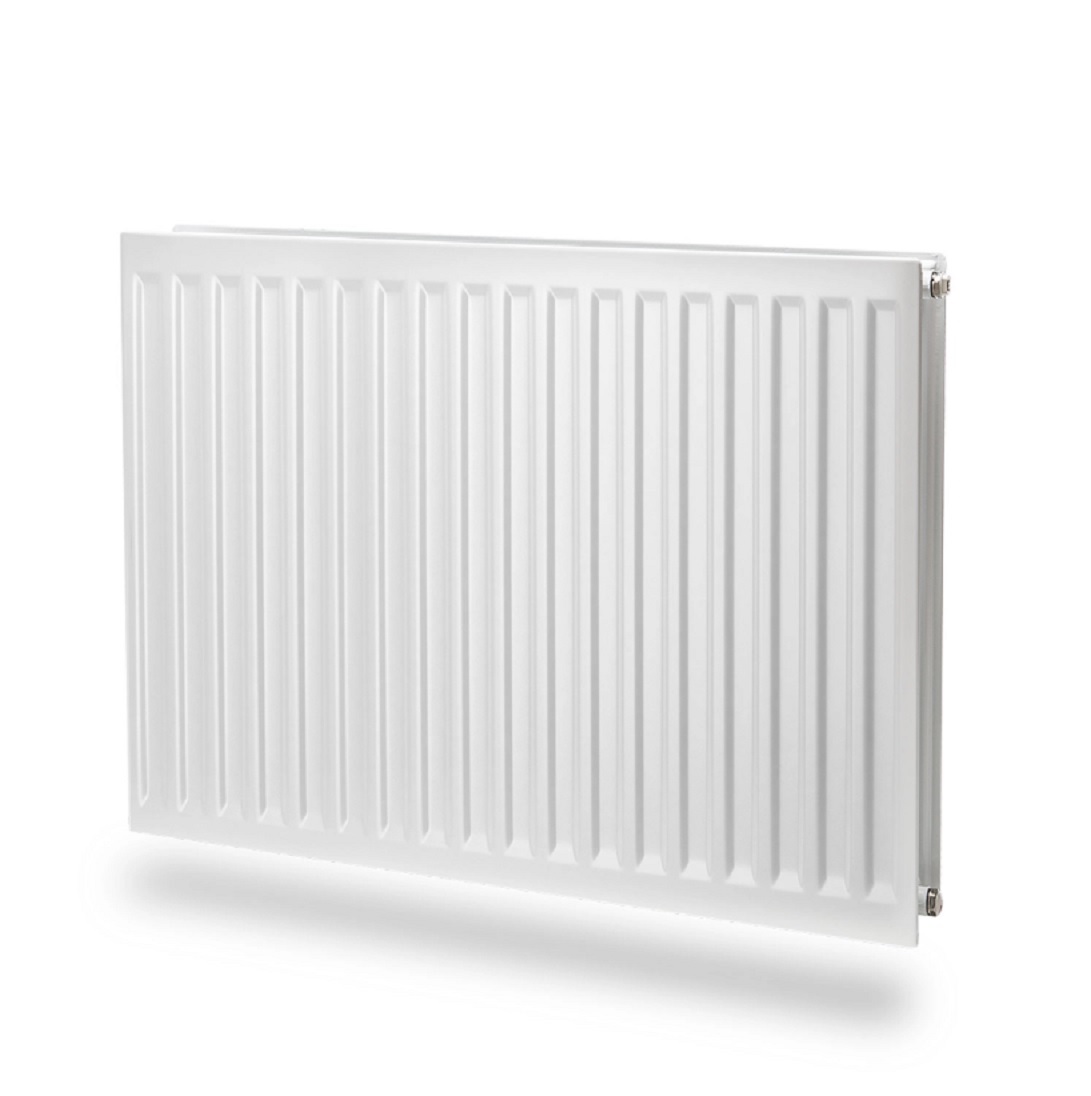

Radiatoare panou - PURMO Ventil Hygiene

Datele tehnice

• Dimensiunile radiatoarelor
• Putere de încălzire şi dimensiuni
• Capacitatea şi greutatea
• Caracteristici hidraulice
• Modalităţi de conectare
• Suspensii
• Factori de corecţie

Dimensiunile radiatoarelor (în milimetri), unde:

H - înălţimea (300, 450, 500, 600, 900)
L - lungimea (400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000)
h - distanţa dintre ştuţurile de racordare



Vedere laterală



Vedere din faţă

Distanţe de montaj : mm*

PURMO HV	10	20	30
adâncimea radiatorului	47	102	152
A-adâncimea consolei de susţinere	100	100	100
B-adâncime totală	114	202	252
C-axa racord*	84	151	151

* 201 mm la radiatorul tip HV 30 după întoarcere la stânga





Puterea de încălzire (W) a radiatoarelor, la temperatura aerului în încăperea încălzită ti = 20°C (înălţimea şi lungimea sunt listate în mm).

Avem plăcerea să vă informăm asupra faptului că, datorită eforturilor depuse de către inginerii noştri din echipa internaţională de Cercetare şi Dezvoltare Rettig ICC, am reuşit să creştem puterea de încălzire a radiatoarelor Purmo. Schimbările care au avut loc au fost legate de construcţia interioară a produselor noastre şi de tehnologia de realizare.

Cercetările realizate de instituţia de certificare ISO din Stutgard din Germania au confirmat creşterea eficienţei acestora, într-un grad dependent de dimensiunile radiatoarelor. Şi aşa, spre exemplu, puterea de încălzire a radiatorului C/CV 22 600 1000 a crescut cu 3,76%



înălţimea		300			450			500
lungimea	tipul	HV			HV			HV
	temperatura apei	10	20	30	10	20	30	10	20	30
coeficient n		1.3425	1.2815	1.2957	1.3171	1.2846	1.3028	1.3086	1.2856	1.3051
400	75/65°C	139	252	350	199	345	482	218	375	524
	70/55°C	111	203	281	159	278	386	175	302	420
500	75/65°C	174	315	437	249	432	549	273	469	655
	70/55°C	139	253	351	199	347	483	219	377	524
600	75/65°C	209	378	524	299	518	723	328	563	785
	70/55°C	166	304	421	239	416	580	262	452	629
700	75/65°C	244	441	612	349	604	844	382	657	916
	70/55°C	194	355	491	251	486	676	306	528	734
800	75/65°C	278	504	699	398	690	964	437	750	1047
	70/55°C	222	405	561	319	555	773	350	603	839
900	75/65°C	313	567	787	448	777	1085	491	844	1178
	70/55°C	249	456	631	358	625	869	394	679	944
1000	75/65°C	348	630	874	498	863	1205	546	938	1309
	70/55°C	277	507	701	398	694	966	437	754	1049
1100	75/65°C	383	693	961	548	949	1326	601	1032	1440
	70/55°C	305	558	772	438	763	1063	481	830	1154
1200	75/65°C	418	756	1049	598	1036	1446	655	1126	1571
	70/55°C	333	608	842	478	833	1159	525	905	1259
1400	75/65°C	487	882	1224	697	1208	1687	764	1313	1833
	70/55°C	388	710	982	558	972	1352	612	1056	1469
1600	75/65°C	557	1008	1398	797	1381	1928	874	1501	2094
	70/55°C	443	811	1122	637	1110	1546	700	1207	1678
1800	75/65°C	626	1134	1573	896	1553	2169	983	1688	2356
	70/55°C	499	912	1263	717	1249	1739	787	1357	1888
2000	75/65°C	696	1260	1748	996	1726	2410	1092	1876	2618
	70/55°C	554	1014	1403	797	1388	1932	875	1508	2098
2300	75/65°C	800	1449	2010	1145	1985	2772	1256	2157	3011
	70/55°C	637	1166	1613	916	1596	2222	1006	1735	2413
2600	75/65°C	905	1638	2272	1295	2244	3133	1420	2439	3403
	70/55°C	720	1318	1824	1035	1804	2512	1137	1961	2727
3000	75/65°C	1044	1890	2622	1494	2589	3615	1638	2814	3927
	70/55°C	831	1521	2104	1195	2082	2898	1312	2262	3147



înălţimea		600			900
lungimea	tipul	HV			HV
	temperatura apei	10	20	30	10	20	30
coeficient n		1.2916	1.2876	1.3098	1.2988	1.3042	1.3418
400	75/65°C	256	434	604	361	606	828
	70/55°C	205	349	484	290	486	659
500	75/65°C	320	543	755	452	758	1035
	70/55°C	257	436	605	362	608	824
600	75/65°C	383	651	906	542	910	1241
	70/55°C	308	523	725	435	729	989
700	75/65°C	447	760	1057	632	1061	1448
	70/55°C	359	610	846	507	851	1153
800	75/65°C	511	868	1208	722	1213	1655
	70/55°C	411	698	967	580	972	1318
900	75/65°C	575	977	1359	813	1364	1862
	70/55°C	462	785	1088	652	1094	1483
1000	75/65°C	639	1085	1510	903	1516	2069
	70/55°C	513	872	1209	724	1215	1648
1100	75/65°C	703	1194	1661	993	1668	2276
	70/55°C	565	959	1330	797	1337	1812
1200	75/65°C	767	1302	1812	1084	1819	2483
	70/55°C	616	1046	1451	869	1458	1977
1400	75/65°C	895	1519	2114	1264	2122	2897
	70/55°C	719	1221	1693	1014	1701	2307
1600	75/65°C	1022	1736	2416	1445	2426	3310
	70/55°C	821	1395	1934	1159	1944	2636
1800	75/65°C	1150	1953	2718	1625	2729	3724
	70/55°C	924	1570	2176	1304	2187	2966
2000	75/65°C	1278	2170	3020	1806	3032	4138
	70/55°C	1026	1744	2418	1449	2430	3295
2300	75/65°C	1470	2496	3473	2077	3487	4759
	70/55°C	1180	2006	2781	1666	2795	3790
2600	75/65°C	1661	2821	3926	2348	3942	5379
	70/55°C	1334	2267	3144	1883	3159	4284
3000	75/65°C	1917	3255	4530	2709	4548	6207
	70/55°C	1540	2616	3627	2173	3645	4943



înălţimea [mm]:	300			450			500			600			900
	10	20	30	10	20	30	10	20	30	10	20	30	10	20	30
greutatea [kg/m]:	6,8	13,3	19,7	9,7	19,6	29,2	10,5	20,7	30,7	12,6	24,9	36,9	18,7	36,7	54,7
volumul [l/m]:	1,7	3,4	5,0	2,3	4,8	7,0	2,5	5,2	7,5	3,0	6,2	9,0	4,4	8,9	13,0

Greutatea este indicată în kilograme pentru un metru linear de radiator.
Volumul este indicat în dm³ pentru un metru linear de radiator.





Radiatoarele de tip HV au inclusa în construcţie o valvă termostatică, de aceea caracteristica hidraulică a acestora este indicată pentru setul de radiator şi valvă. Caracteristica aceasta este prezentată în nomograma anexată.

Exemplu de alegere a setării iniţiale:

Datele:

necesitatea de căldură - Qc = 1160 Wat
diferenţa de temperaturi - Δt = 20 K (80/60°C)
pierderea de presiune - Δp = 6 kPa



Δp = 600 dPa
constanta de calculare - C = 1,163

Calculaţia:

trecerea masei

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

Pentru o trecere q = 50 kg/h şi o pierdere de presiune 600dPa vom citi din nomogramă valoarea setării primare 3.

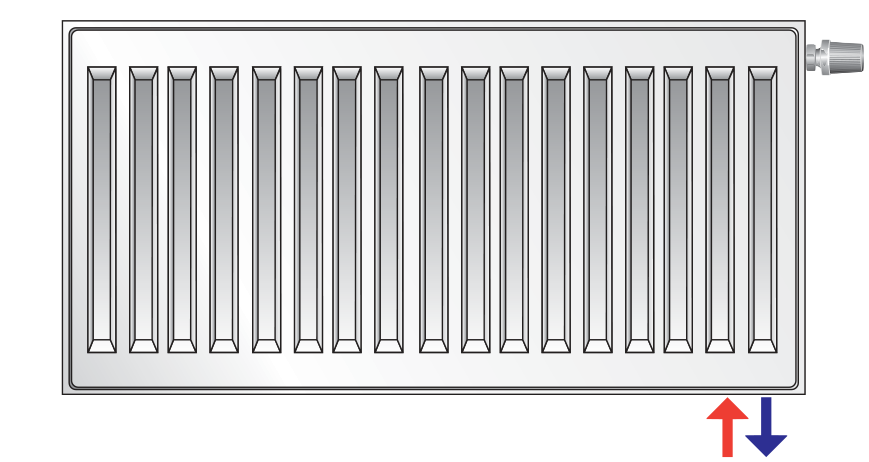

Racordare inferioară

Se foloseşte la racordarea radiatoarelor alimentate de jos. Axul tubului de alimentare este întotdeauna la 80 mm de latura radiatorului, în schimb axul tubului de retur la 30 mm.

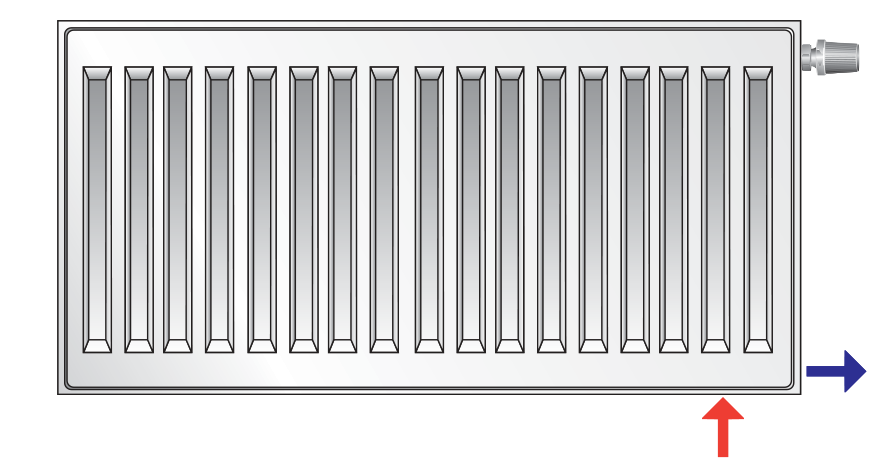

Racordare indirectă

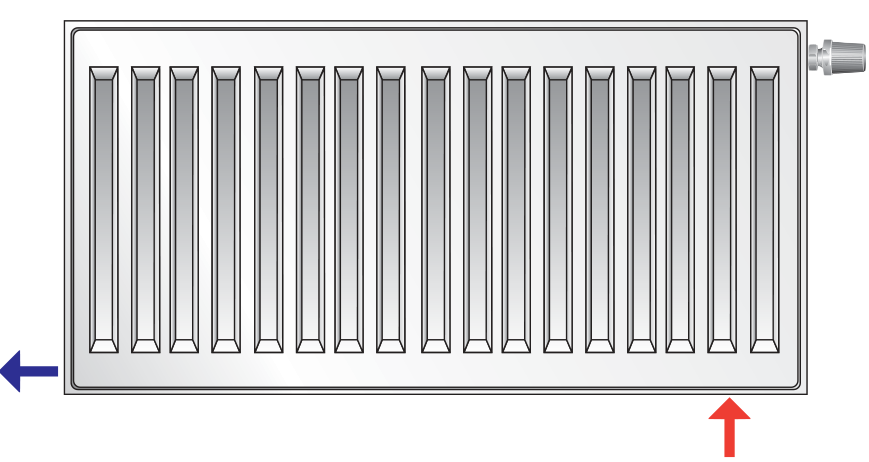

Racordare indirectă laterală                         Racordare indirectă în cruce

Radiatoarele cu alimentare inferioară pot fi racordate concomitent la ştuţurile laterale şi inferioare. Sunt posibile soluţii indirecte: laterală şi în cruce prezentate în schiţă.

Consolă de perete pentru radiatoarele de tip: HV10, HV20, HV30

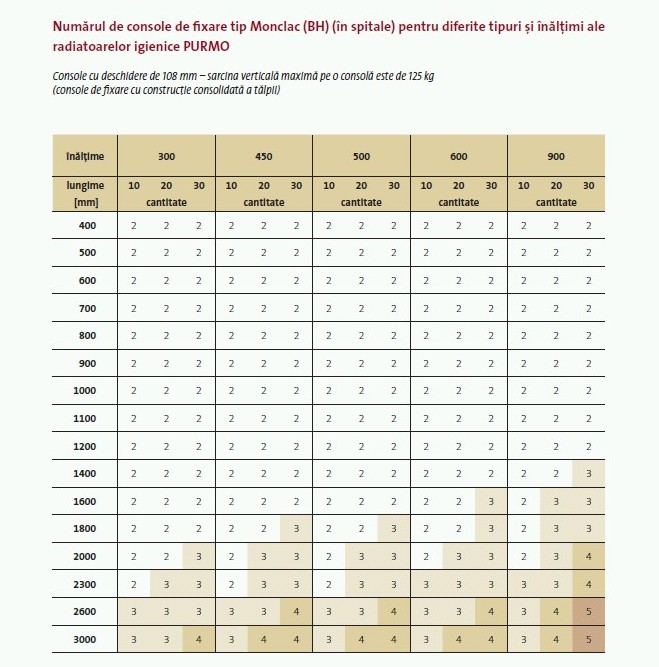

Numărul de console în funcţie de înălţimea şi lungimea radiatorului este prezentat întrun tabel separat.

Indicii de corectare pentru alegerea puterii de încălzire a radiatoarelor PURMO pentru alţi parametrii decât 75/65/20°C

t z	t p	Temperatura aerului în încăperea care este încălzită ti [ °C]
°C	°C	5	8	12	16	18	20	22	24
95	90	0,48	0,50	0,54	0,57	0,59	0,61	0,64	0,66
	85	0,50	0,52	0,56	0,60	0,62	0,64	0,67	0,70
	80	0,52	0,55	0,59	0,63	0,65	0,68	0,70	0,73
	75	0,54	0,57	0,61	0,66	0,69	0,72	0,75	0,78
	70	0,57	0,60	0,65	0,70	0,73	0,76	0,79	0,83
90	85	0,52	0,55	0,58	0,63	0,65	0,67	0,70	0,73
	80	0,54	0,57	0,61	0,66	0,68	0,71	0,74	0,77
	75	0,57	0,60	0,64	0,69	0,72	0,75	0,78	0,82
	70	0,59	0,63	0,67	0,73	0,76	0,80	0,83	0,87
	65	0,62	0,66	0,71	0,77	0,81	0,85	0,89	0,93
85	80	0,56	0,59	0,64	0,69	0,72	0,75	0,78	0,81
	75	0,59	0,62	0,67	0,72	0,75	0,79	0,82	0,86
	70	0,62	0,65	0,70	0,77	0,80	0,84	0,88	0,92
	65	0,65	0,69	0,75	0,81	0,85	0,89	0,94	0,99
	60	0,68	0,73	0,79	0,87	0,91	0,96	1,01	1,07
80	75	0,61	0,65	0,70	0,76	0,79	0,83	0,87	0,91
	70	0,64	0,68	0,74	0,81	0,84	0,88	0,93	0,97
	65	0,68	0,72	0,78	0,86	0,90	0,94	0,99	1,05
	60	0,72	0,76	0,83	0,91	0,96	1,01	1,07	1,13
	55	0,76	0,81	0,89	0,98	1,04	1,10	1,16	1,24
75	70	0,67	0,72	0,78	0,85	0,89	0,94	0,98	1,04
	65	0,71	0,75	0,82	0,90	0,95	1,00	1,05	1,12
	60	0,75	0,80	0,88	0,97	1,02	1,08	1,14	1,21
	55	0,80	0,85	0,94	1,04	1,10	1,17	1,24	1,32
	50	0,85	0,91	1,01	1,13	1,20	1,28	1,37	1,47
70	65	0,75	0,79	0,87	0,96	1,01	1,07	1,13	1,19
	60	0,79	0,84	0,93	1,03	1,08	1,15	1,22	1,30
	55	0,84	0,90	0,99	1,11	1,17	1,25	1,33	1,42
	50	0,89	0,96	1,07	1,20	1,28	1,37	1,47	1,58
65	60	0,83	0,89	0,98	1,10	1,16	1,23	1,31	1,40
	55	0,88	0,95	1,05	1,18	1,26	1,34	1,43	1,54
	50	0,94	1,02	1,14	1,29	1,37	1,47	1,59	1,71
60	55	0,94	1,01	1,13	1,27	1,36	1,45	1,56	1,68
	50	1,00	1,08	1,22	1,39	1,48	1,60	1,73	1,87
	45	1,08	1,17	1,33	1,53	1,65	1,78	1,94	2,13
55	50	1,07	1,16	1,31	1,50	1,62	1,75	1,90	2,07
	45	1,15	1,26	1,43	1,66	1,80	1,96	2,15	2,37
	40	1,25	1,37	1,59	1,86	2,03	2,24	2,48	2,78
50	45	1,23	1,36	1,56	1,82	1,98	2,17	2,40	2,67
	40	1,34	1,48	1,73	2,05	2,25	2,50	2,79	3,15
	35	1,47	1,65	1,94	2,36	2,63	2,96	3,38	3,92
45	40	1,45	1,62	1,90	2,28	2,53	2,83	3,19	3,66
	35	1,60	1,80	2,15	2,64	2,96	3,37	3,89	4,58
40	35	1,75	1,98	2,40	3,00	3,41	3,93	4,62	5,54
	30	1,96	2,25	2,79	3,61	4,21	5,01	6,14	7,87

Tabelul a fost realizat pentru coeficientul n = 1,3.

Catalog - radiatoarele panou

Download

Vezi in browser

Catalog tehnic - radiatoare panou,decorative şi de baie

Download

Vezi in browser

Condiţiile de garanţie ale radiatoarelor cu placă PURMO

1. Radiatoarele cu placă PURMO sunt oferite spre vânzare în baza unei declaraţii de conformitate cu norma PN-EN 442, conform Legii despre produsele de construcţie din Polonia şi a Hotărârii Ministerului Infrastructurii referitor la declararea conformităţii produselor de construcţie şi a marcării acestora cu simbolul CE.

2. Radiatoarele cu placă PURMO sunt destinate a fi montate în instalaţiile de apă de încălzire centrală şi trebuie să fie utilizate în conformitate cu Hotărârea Ministerului Infrastructurii referitor la condiţiile tehnice cărora trebuie să le corespundă clădirile şi amplasamentul acestora, de asemenea în conformitate cu normele polone adecvate.

3. RETTIG HEATING Sp. z o.o (s.r.l.), cu sediul în Rybnik, strada Przemysłowa (numită în continuare Garant), oferă pe teritoriul Republicii Polone o garanţie de 10 ani (de la data achiziţionării) pentru radiatoarele cu placă PURMO, dar nu mai mult de 11 ani de la data de producţie amplasată pe radiator.

Noua garanţie de 10 ani se aplică numai pentru produsele achiziţionate după data de 6 martie 2007.

4. Garanţia acoperă radiatoarele care sunt racordate la instalaţiile de încălzire centrală pe bază de apă, realizate din ţevi de oţel în culoare neagră, material sintetic sau din cupru, cu barieră de anti-difuziune şi montate în locuinţe, birouri încăperi pentru prestat servicii sau alte încăperi, în care nu există pericolul de acţiune corosivă a substanţelor din aer, iar în mod special nu există pericolul de depunere a condensului, atât temporar cât şi la modul continuu, pe pereţi radiatorului. În perioada de valabilitate a garanţiei, radiatoarele şi elementele acestora, în care se descoperă defecte apărute ca urmare a vinei producătorului, şi dacă aceste defecte au fost declarate nu mai târziu de 1 lună de la data descoperirii acestora, vor fi schimbate cu radiatoare şi elemente noi, fără defecte.

5. Pentru ca garanţia să fie luată în considerare:

• trebuie prezentată dovada de achiziţionare, adică factura,
• radiatoarele trebuie să fie instalate în conformitate cu legile polone pentru sistemele de încălzire centrală în circuit închis, cu rezervor de colectare cu diafragmă, dotat cu sistem de dezaerisire local (nu este permisă utilizarea unui sistem central de dezaerisire), alimentarea trebuie să fie efectuată dintr-un punct de acces al agentului termic cu schimbător de căldură sau de la centrala termică locală.

Instalaţia trebuie umplută şi completată cu apă de o anumită calitate, a cărei cei mai importanţi parametri de calitate nu pot să depăşească valorile prezentate mai jos:

• conţinutul sumar de ioni de clor şi de sulfaţi nu poate să fie mai mare decât 150 de mg/l (pentru instalaţiile din ţevi de cupru nu poate să fie mai mare de 50 de mg/l),
• conţinutul de oxigen nu poate să depăşească 0,1 mg/l,
• valoarea pH a apei trebuie menţinută în intervalul 8.0 ÷ 9.5,
• duritatea însumată nu poate să depăşească 4.0 mval/l,

• este permisă instalarea radiatoarelor cu placă PURMO în instalaţiile de mărime redusă, de putere de până la 25 kW în sisteme deschise, cu condiţia de a utiliza în aceste instalaţii inhibitorii de coroziune care au fost certificaţi pentru utilizare.

6. Garanţia nu se aplică pentru radiatoarele:

• montate în instalaţiile de încălzire centrală care sunt racordate la o reţea de încălzire de înaltă temperatură printr-un hidroelevator sau prin racordare de amestec cu pompă,
• montate în halele piscinelor acoperite, spălătoriile de autovehicule, spălătorii, combinatele de sacrificare a animalelor, toaletele publice, băi şi alte locuri în care se resimte acţiunea nocivă a substanţelor corosive cuprinse în aer precum condensul pe suprafaţa radiatorului este temporar sau continuu – aceasta nu se referă la radiatoarele igienice în varianta cu asigurare adiţională anticorosivă, pentru care garanţia este de 6 ani, dar nu mai mult de 7 ani de la data de producţie, .
• instalate în instalaţiile de încălzire centrală care sunt branşate în mod continuu cu instalaţia de apă, fără să se utilizeze o armatură care să prevină retururile, adică armatură împotriva contaminării,
• montate în instalaţiile de încălzire centrală care vor fi golite de apă des şi pentru un timp mai lung decât rezultă din cerinţele indispensabile de exploatare,
• instalate în instalaţiile de abur,
• instalate în instalaţiile de încălzire centrală cu apă împreună cu radiatoare de alte tipuri (din aluminium, din cupru, din aluminium şi cupru), a căror număr depăşeşte 50 % din totalitatea radiatoarelor din instalaţia de încălzire centrală cu apă.


7. Garanţia nu acoperă defecţiunile care au apărut ca urmare a utilizării neadecvate, păstrării, transportului sau a utilizării produsului într-un mod neadecvat cu destinaţia acestuia. Acestea se referă în mod special la radiatoarele:

• care au fost depozitate în aer liber înainte de instalare,
• avariate mecanic,
• în al căror interior au pătruns corpuri străine sau lichide nocive,
• deformate din cauza presiunii statice prea mari din instalaţie sau din cauza presiuni de probă prea mari,
• deformate ca urmare a îngheţării instalaţiei.

8. Produsul este în garanţie cu condiţia că nu a fost reparat sau schimbat de către cumpărător sau persoane terţe fără acordul Garantului.

9. În cazul în care defectele apar în perioada de garanţie se începe procedura de garanţie prin declararea la punctul de vânzare a defecţiuni apărute, pe un formular special de reclamaţie, cu descrierea foarte amănunţită a defectului apărut şi cu prezentarea tuturor informaţiilor necesare înscrise în formular. La formular trebuie anexată factura de achiziţionare a produsului reclamat. Vânzătorul primeşte reclamaţia şi o trimită Garantului prin scrisoare recomandată, în termen de 24 de ore de la înregistrarea acesteia. Garantul are obligaţia de a răspunde la reclamaţie în termen de 14 zile de la data primirii reclamaţiei.

10. Pentru a soluţiona reclamaţia Garantul va inspecta produsul reclamat, acest lucru poate avea loc în locul de instalare al radiatorului sau în alt loc indicat de Garant. În caz că reclamaţia este promită, Garantul se obligă ca în termen de 14 zile de la data luării în considerare a acesteia să repare gratuit sau să schimbe acele piese ale produsului care au fost considerate ca defecte din cauza greşelilor în procesul de producţie sau a defectelor de material, sau schimbarea întregului radiator cu unul nou, fără defecte. În cazul unor defecte care nu afectează funcţionalitatea radiatorului, Garantul poate să propună o reducere de preţ.

11. Garantul îşi rezervă dreptul de a alege modul de soluţionare a reclamaţiei.

12. Perioada de Garanţie se prelungeşte cu perioada care a început în momentul livrării produsului la locul indicat de Garant până la momentul reparaţiei – dacă radiatorul este schimbat cu unul nou, perioada de garanţie se reîncepe.

13. Garantul îşi rezervă dreptul de a efectua modificări în produsele sale fără a informa în prealabil utilizatorul, cu condiţia că aceste schimbări nu vor fi importante din punct de vedere tehnic şi nu vor influenţa alegerea radiatorului.

14. Radiatoarele trebuie montate fără a se scoate ambalajul original de fabrică. Ambalajul acesta trebuie să rămână pe radiator chiar dacă instalarea instalaţiei de încălzire centrală este pornită pentru încălzirea clădirii în timpul lucrărilor de finisare sau pentru uscarea pereţilor clădirii. Se recomandă ca ambalajul să fie demontat de către utilizatorul încăperii după ce au fost terminate toate lucrările de construcţie şi finisare.

15. Este interzisă golirea întregii instalaţii de apă, sau a unei părţi a acesteia şi lăsarea ei în această stare. Aceasta se referă şi pentru noile instalaţii care sunt supuse la probe de etanşeitate. În caz că apare necesitatea golirii instalaţie, de exemplu din cauza unor remontări sau lucrări de conservare, apa trebuie eliminată numai din acea parte a instalaţiei unde acest lucru este indispensabil. După terminarea lucrărilor de remontare sau conservare, instalaţia trebuie imediat umplută cu apă până la nivelul de dinainte. Cantitatea de apă folosită pentru umplerea sau completarea instalaţiei de încălzire centrală trebuie verificată, de exemplu cu ajutorul unui apometru.

16. Presiunea de lucru din instalaţia de încălzire centrală cu radiatoare cu placă PURMO nu poate să depăşească 10 bar (6 bar pentru PURMO Planora), iar temperatura maximă de lucru nu poate să depăşească 110 °C. În clădirile înalte şi foarte înalte trebuie să se utilizeze separarea instalaţiei pe zone. Verificarea etanşeităţii instalaţiei se realizează la presiunea de probă, care este gală cu presiunea de lucru a instalaţiei date, plus 2 bari, dar la o presiune nu mai mică de 4 bari. Presiunea maximă admisă în timpul probei de etanşeitate a instalaţiei de încălzire centrală este de 12 bari (respectiv 8 bari pentru radiatoarele PURMO Planora).

17. Aceste condiţii de garanţie pentru produsul achiziţionat nu anulează, nu limitează şi nici nu suspendă drepturile cumpărătorului care rezultă din neconcordanţa produsului cu contractul, în conformitate cu Legea polonă din data de 27 iulie 2002 despre condiţiile specifice de vânzare a produselor şi despre schimbările în Codul de Procedură Civilă (Monitorul Oficial al Poloniei din 2002, nr. 141, poziţia 1176).
