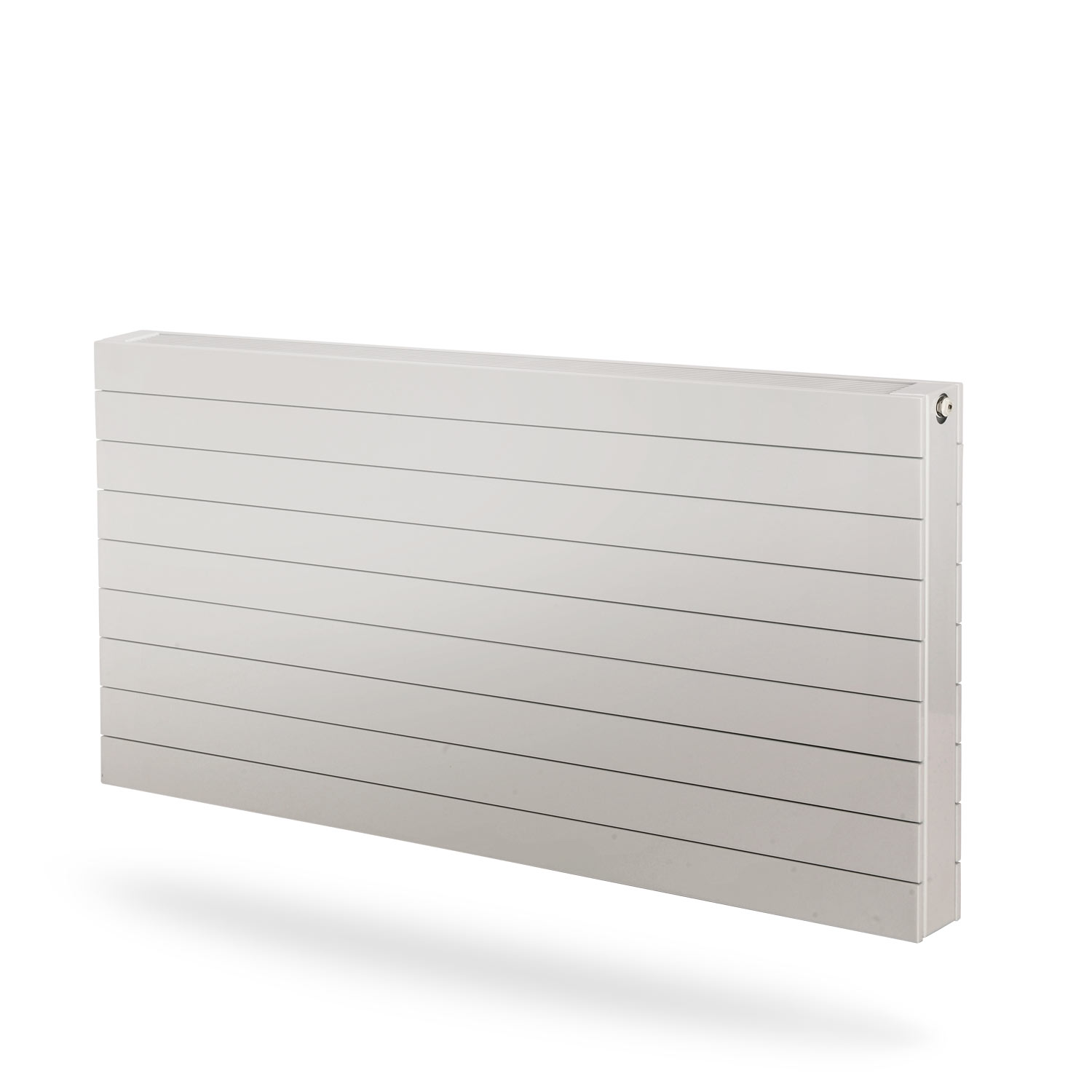

Na konci minulého roku sa v predaji objavili dva nové modely radiátorov značky Purmo: Narbonne a Narbonne VT. Tieto radiátory sú vyrábané v Rakúsku a odtiaľ smerujú na náš trh a taktiež do väčšiny západoeurópskych štátov, tiež do Ruska, na Litvu a na Ukrajinu.
Vzhľadom na elegantný a moderný vzhľad, neveľkú výšku a taktiež možnosť celkovitého ukrytia zariadenia v kanáloch pod podlahou, si radiátory Narbonne a Narbonne VT často vyberajú klienti, ktorí zariaďujú kancelárie a obchody, ale taktiež osoby, ktoré si ich inštalujú do bytov a jednorodinných domov.

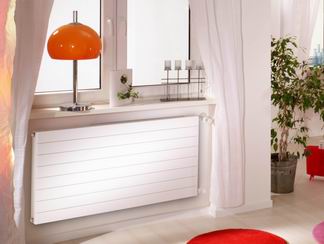

Boli totižto projektované špeciálne so zreteľom na ohrievanie miestnosti, ktoré majú väčšie zasklenenie a taktiež takých, kde parapetné dosky boli namontované pod veľkými oknami dosť nízko. Tam sa normálny panelový radiátor klasickej výšky jednoducho nezmestí. V takýchto situáciách radiátory Narbonne a Narbonne VT budú ideálnym riešením, pretože ich charakteristickou črtou je malá výška. Pre porovnanie: najnižší štandardný panelový radiátor Purmo má 30 cm výšku, pričom minimálna výška radiátorov Narbonne je... 7 cm! Avšak výber je ešte väčší, pretože Narbonne sú vyrábané taktiež vo výške: 14, 21 a 28 cm. To umožňuje na vhodné vkomponovanie ohrievania do ľubovoľného interiéru – zvolená dĺžka radiátora sa môže nachádzať v rozpätí medzi 50 cm a 400 cm.
Existuje tiež možnosť, aby radiátory neboli vôbec viditeľné – Narbonne a Narbonne VT môžu nájsť svoje použitie tiež ako zariadenia montované do otvorených kanálov pod povrchom podlahy. Takýmto spôsobom nainštalovaný radiátor dodáva teplo do miestnosti cez ažúrové prikrytie kanálu, namontované na úrovni podlahy. Takéto riešenie umožňuje celkové ukrytie ohrievacích zariadení, čo vplýva na zväčšenie estetického vzhľadu interiéru.
Dbanlivosť o estetiku a dopracovanie vonkajšieho vzhľadu – to sú veľké tromfy nových radiátorov. Takto napr. vrchný povrch radiátora je prikrytý krytom typu „grill“ a bočné okraje sú zabudované špeciálnymi krytmi. Farbu radiátora je možné bez väčšíh tažkostí podriadiť estetickému vzhľadu miestnosti – na výber máme všetky farby z bohatej palety RAL.
Radiátory Narbonne a Narbonne VT – podobne ako iné panelové – nie je možné používať v miestnostiach so zvýšenou vlhkosťou, napr. v kúpeľňach, bazénoch či práčovňach. S ohľadom na takéto miestnosti sú totiž vyrábané kúpeľňové radiátory (rebríkové), na našom trhu je dostupný veľmi široký výber.
Výber vhodného radiátora s ohľadom na rozmery a farbu nie je ťažký, avšak správne vypočítanie potrebného tepelného výkonu je už trochu viac komplikované. Aby ste správne vypočítali požadovaný tepelný výkon, odporúčame poprosiť o radu projektanta inštalácie ú. k. alebo využitie počítačového programu Purmo SDG.
Veľmi dôležitou otázkou je tiež typ pripojenia radiátora – musíme to mať na zreteli pri kúpe:
o Narbonne - radiátory s bočným pripojením;
o Narbonne VT – radiátor prispôsobený na napájanie z podlahy; je vybavený ventilovou vložkou.
Materiál, z akého sú tieto radiátory vyrábané, sú oceľové profily s pravouhlým prierezom s hrúbkou 1,5 mm.
Modely Narbonne a Narbonne VT môžete kúpiť jedine na objednávku. Firma Rettig Heating má v Poľsku najväčšiu distribučnú sieť všetkých druhov radiátorov Purmo, ktorá obsahuje vyše sto autorizovaných distribútorov a niekoľko stoviek predajných bodov, preto objednanie z ľubovoľného miesta v Poľsku by nemalo byť žiadnym problémom.
Na radiátory je desaťročná záruka, majú tiež atesty a prípustnú kvalitu väčšiny západoeurópskych štátov.
Materiál: | Oceľové vedenie s pravouhlým prierezom |
Výška radiátorov: | horizontálne: 70, 142, 214, 286 mm; |
Dĺžka radiátorov: | 500, 600, 700, 800, 900,1000, 1100, 1200, 1300,1400, 1600, 1800, 2000, 2200, 2400, 2600, 2800, 3000, 3200, 3400, 3600, 3800, 4000 mm; |
Maximálny pracovný tlak: | 5 bar - štandardná verzia 8 bar – vysokotlaková verzia |
Maximálna teplota: | 110 °C |
Náter: | základné: kataforéza KTL vrchné: elektrostatické nanášanie práškového laku |
Výroba: | v súlade s EN ISO 9001 |
Farba: | RAL 9016 biela, iná na objednávku |
Osvedčenie zhodnosti: | PN-EN 442 |
Záruka: | 10 rokov |
Tepelný výkon [W] radiátorov pri teplote vzduchu v ohrievanej miestnosti ti = 20°C (výška a dĺžka sú uvedené v mm).
výška 70 dĺžka typy NA22 NA23 NA34 NA35 NA46 NA58 tz / tp [°C] 500 75/65 212 262 331 405 475 512 70/55 172 213 272 331 389 424 600 75/65 254 314 397 485 570 614 70/55 207 256 327 397 467 509 700 75/65 297 367 463 566 665 716 70/55 241 299 381 463 545 594 800 75/65 339 419 529 647 760 818 70/55 276 342 436 529 622 679 900 75/65 382 472 595 728 855 921 70/55 310 384 490 595 700 764 1000 75/65 424 524 661 809 950 1023 70/55 345 427 545 661 778 849 1100 75/65 466 576 727 890 1045 1125 70/55 379 470 599 727 856 933 1200 75/65 509 629 793 971 1140 1228 70/55 414 512 654 794 933 1018 1300 75/65 551 681 859 1052 1235 1330 70/55 448 555 708 860 1011 1103 1400 75/65 594 734 925 1133 1330 1432 70/55 483 598 763 926 1089 1188 1600 75/65 678 838 1058 1294 1520 1637 70/55 552 683 872 1058 1245 1358 1800 75/65 763 943 1190 1456 1710 1841 70/55 621 769 981 1190 1400 1527 2000 75/65 848 1048 1322 1618 1900 2046 70/55 690 854 1090 1323 1556 1697 2200 75/65 933 1153 1454 1780 2090 2251 70/55 759 939 1198 1455 1711 1867 2400 75/65 1018 1258 1586 1942 2280 70/55 828 1025 1307 1587 1867 2600 75/65 1102 1362 1719 2103 2470 70/55 897 1110 1416 1719 2022 2800 75/65 1187 1467 1851 2265 2660 70/55 966 1196 1525 1852 2178 3000 75/65 1272 1572 1983 2427 2850 70/55 1035 1281 1634 1984 2334 3200 75/65 1357 1677 2115 2589 70/55 1104 1366 1743 2116 3400 75/65 1442 1782 2247 2751 70/55 1173 1452 1852 2249 3600 75/65 1526 1886 2380 2912 70/55 1242 1537 1961 2381 3800 75/65 1611 1991 2512 3074 70/55 1311 1622 2070 2513 4000 75/65 1696 2096 2644 3236 70/55 1380 1708 2179 2645
výška 142 dĺžka typy NA20 NA22 NA23 NA34 NA35 NA46 NA58 tz / tp [°C] 500 75/65 152 321 399 525 599 727 830 70/55 124 259 323 428 485 589 677 600 75/65 182 385 478 630 718 872 995 70/55 149 311 387 513 582 706 812 700 75/65 213 449 558 735 838 1018 1161 70/55 174 363 452 599 679 824 948 800 75/65 243 513 638 840 958 1163 1327 70/55 199 415 516 684 776 942 1083 900 75/65 274 577 717 945 1077 1309 1493 70/55 224 467 581 770 874 1059 1219 1000 75/65 304 641 797 1050 1197 1454 1659 70/55 249 519 645 856 971 1177 1354 1100 75/65 334 705 877 1155 1317 1599 1825 70/55 273 571 710 941 1068 1295 1489 1200 75/65 365 769 956 1260 1436 1745 1991 70/55 298 623 774 1027 1165 1413 1625 1300 75/65 395 833 1036 1365 1556 1890 2157 70/55 323 675 839 1112 1262 1530 1760 1400 75/65 426 897 1116 1470 1676 2036 2323 70/55 348 726 903 1198 1359 1648 1896 1600 75/65 486 1026 1275 1680 1915 2326 2654 70/55 398 830 1032 1369 1553 1883 2166 1800 75/65 547 1154 1435 1890 2155 2617 2986 70/55 447 934 1161 1540 1747 2119 2437 2000 75/65 608 1282 1594 2100 2394 2908 3318 70/55 497 1038 1290 1711 1941 2354 2708 2200 75/65 669 1410 1753 2310 2633 3199 3650 70/55 547 1142 1419 1882 2135 2590 2979 2400 75/65 730 1538 1913 2520 2873 3490 70/55 596 1245 1549 2053 2329 2825 2600 75/65 790 1667 2072 2730 3112 3780 70/55 646 1349 1678 2224 2524 3060 2800 75/65 851 1795 2232 2940 3352 4071 70/55 696 1453 1807 2396 2718 3296 3000 75/65 912 1923 2391 3150 3591 4362 70/55 746 1557 1936 2567 2912 3531 3200 75/65 973 2051 2550 3360 3830 70/55 795 1661 2065 2738 3106 3400 75/65 1034 2179 2710 3570 4070 70/55 845 1764 2194 2909 3300 3600 75/65 1094 2308 2869 3780 4309 70/55 895 1868 2323 3080 3494 3800 75/65 1155 2436 3029 3990 4549 70/55 944 1972 2452 3251 3688 4000 75/65 1216 2564 3188 4200 4788 70/55 994 2076 2581 3422 3882
výška 214 dĺžka typ NA11 NA20 NA22 NA23 NA34 NA35 NA46 NA58 tz / tp [°C] 500 75/65 232 220 419 518 697 826 1036 1296 70/55 187 180 337 416 562 663 831 1041 600 75/65 278 264 503 621 836 991 1243 1555 70/55 225 215 404 499 674 795 997 1249 700 75/65 325 308 587 725 976 1156 1450 1814 70/55 262 251 472 583 786 928 1163 1457 800 75/65 371 352 670 828 1115 1321 1658 2074 70/55 300 287 539 666 898 1061 1329 1665 900 75/65 418 396 754 932 1255 1486 1865 2333 70/55 337 323 607 749 1011 1193 1495 1873 1000 75/65 464 440 838 1035 1394 1651 2072 2592 70/55 374 359 674 832 1123 1326 1661 2081 1100 75/65 510 484 922 1139 1533 1816 2279 2851 70/55 412 395 741 916 1235 1458 1827 2290 1200 75/65 557 528 1006 1242 1673 1981 2486 3110 70/55 449 431 809 999 1348 1591 1993 2498 1300 75/65 603 572 1089 1346 1812 2146 2694 3370 70/55 487 467 876 1082 1460 1723 2159 2706 1400 75/65 650 616 1173 1449 1952 2311 2901 3629 70/55 524 503 944 1165 1572 1856 2326 2914 1600 75/65 742 704 1341 1656 2230 2642 3315 4147 70/55 599 575 1078 1332 1797 2121 2658 3330 1800 75/65 835 792 1508 1863 2509 2972 3730 4666 70/55 674 646 1213 1498 2021 2386 2990 3746 2000 75/65 928 880 1676 2070 2788 3302 4144 5184 70/55 749 718 1348 1665 2246 2652 3322 4163 2200 75/65 1021 968 1844 2277 3067 3632 4558 5702 70/55 824 790 1483 1831 2471 2917 3654 4579 2400 75/65 1114 1056 2011 2484 3346 3962 4973 70/55 899 862 1618 1998 2695 3182 3987 2600 75/65 1206 1144 2179 2691 3624 4293 5387 70/55 973 934 1752 2164 2920 3447 4319 2800 75/65 1299 1232 2346 2898 3903 4623 5802 70/55 1048 1006 1887 2331 3144 3712 4651 3000 75/65 1392 1320 2514 3105 4182 4953 6216 70/55 1123 1077 2022 2497 3369 3977 4983 3200 75/65 1485 1408 2682 3312 4461 5283 70/55 1198 1149 2157 2664 3594 4242 3400 75/65 1578 1496 2849 3519 4740 5613 70/55 1273 1221 2292 2830 3818 4508 3600 75/65 1670 1584 3017 3726 5018 5944 70/55 1348 1293 2426 2997 4043 4773 3800 75/65 1763 1672 3184 3933 5297 6274 70/55 1423 1365 2561 3163 4268 5038 4000 75/65 1856 1760 3352 4140 5576 6604 70/55 1498 1436 2696 3330 4492 5303
výška 286 dĺžka typ NA11 NA20 NA22 NA23 NA34 NA35 NA46 NA58 tz / tp [°C] 500 75/65 289 281 516 631 862 986 1224 1511 70/55 232 229 412 504 688 785 975 1205 600 75/65 346 337 619 757 1034 1183 1468 1813 70/55 278 275 495 605 826 942 1169 1447 700 75/65 404 393 722 883 1206 1380 1713 2115 70/55 325 321 577 705 964 1099 1364 1688 800 75/65 462 449 826 1009 1378 1577 1958 2418 70/55 371 366 660 806 1101 1256 1559 1929 900 75/65 519 505 929 1135 1551 1774 2202 2720 70/55 418 412 742 907 1239 1413 1754 2170 1000 75/65 577 561 1032 1261 1723 1971 2447 3022 70/55 464 458 825 1008 1377 1570 1949 2411 1100 75/65 635 617 1135 1387 1895 2168 2692 3324 70/55 510 504 907 1108 1515 1727 2144 2652 1200 75/65 692 673 1238 1513 2068 2365 2936 3626 70/55 557 549 990 1209 1652 1884 2339 2893 1300 75/65 750 729 1342 1639 2240 2562 3181 3929 70/55 603 595 1072 1310 1790 2041 2534 3134 1400 75/65 808 785 1445 1765 2412 2759 3426 4231 70/55 650 641 1155 1411 1928 2198 2729 3375 1600 75/65 923 898 1651 2018 2757 3154 3915 4835 70/55 743 733 1319 1612 2203 2512 3118 3858 1800 75/65 1039 1010 1858 2270 3101 3548 4405 5440 70/55 835 824 1484 1814 2478 2826 3508 4340 2000 75/65 1154 1122 2064 2522 3446 3942 4894 6044 70/55 928 916 1649 2015 2754 3140 3898 4822 2200 75/65 1269 1234 2270 2774 3791 4336 5383 6648 70/55 1021 1007 1814 2217 3029 3454 4288 5304 2400 75/65 1385 1346 2477 3026 4135 4730 5873 70/55 1114 1099 1979 2418 3304 3768 4678 2600 75/65 1500 1459 2683 3279 4480 5125 6362 70/55 1207 1190 2144 2620 3580 4082 5068 2800 75/65 1616 1571 2890 3531 4824 5519 6852 70/55 1299 1282 2309 2821 3855 4396 5457 3000 75/65 1731 1683 3096 3783 5169 5913 7341 70/55 1392 1374 2474 3023 4131 4710 5847 3200 75/65 1846 1795 3302 4035 5514 6307 70/55 1485 1465 2639 3225 4406 5024 3400 75/65 1962 1907 3509 4287 5858 6701 70/55 1578 1557 2804 3426 4681 5338 3600 75/65 2077 2020 3715 4540 6203 7096 70/55 1671 1648 2969 3628 4957 5652 3800 75/65 2193 2132 3922 4792 6547 7490 70/55 1764 1740 3134 3829 5232 5966 4000 75/65 2308 2244 4128 5044 6892 7884 70/55 1856 1831 3299 4031 5507 6280

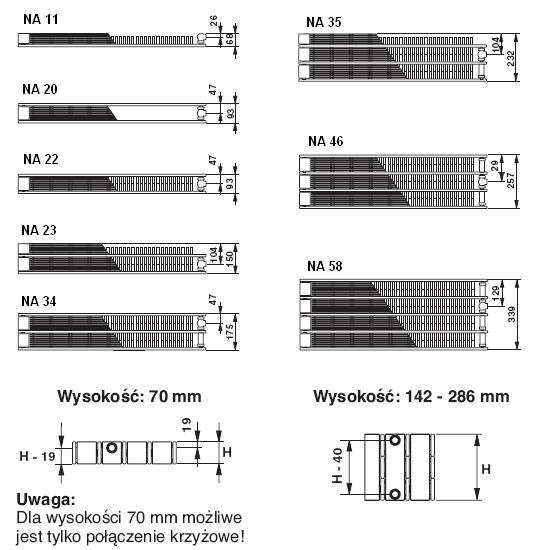

výška: | 70 | |||||
---|---|---|---|---|---|---|
NA | 22 | 23 | 34 | 35 | 46 | 58 |
váha: | 7,3 | 9,2 | 12,7 | 14,5 | 18,0 | 23,4 |
kapacita: | 1,1 | 1,1 | 1,7 | 1,7 | 2,3 | 2,8 |
výška: | 142 | ||||||
---|---|---|---|---|---|---|---|
NA | 20 | 22 | 23 | 34 | 35 | 46 | 58 |
váha: | 9,3 | 14,0 | 17,0 | 23,9 | 27,0 | 33,9 | 43,9 |
kapacita: | 2,2 | 2,2 | 2,2 | 3,3 | 3,3 | 4,5 |
5,7 |
výška: | 214 | |||||||
---|---|---|---|---|---|---|---|---|
NA | 11 | 20 | 22 | 23 | 34 | 35 | 46 | 58 |
váha: | 11,1 | 13,3 | 20,6 | 24,8 | 35,2 | 39,4 | 49,8 | 64,3 |
kapacita: | 1,7 | 3,3 | 3,3 | 3,3 | 5,0 | 5,0 | 6,8 | 8,5 |
výška: | 286 | |||||||
---|---|---|---|---|---|---|---|---|
NA | 11 | 20 | 22 | 23 | 34 | 35 | 46 | 58 |
váha: | 14,5 | 17,3 | 27,2 | 32,7 | 46,4 | 51,9 | 65,6 | 85,8 |
kapacita: | 2,2 | 4,4 | 4,4 | 4,4 | 6,7 | 6,7 | 9,1 | 11,4 |
Váha je uvedená v kilogramoch na 1 meter dĺžky radiátora.
Vodná kapacita je uvedená v dm³ na 1 meter dĺžky radiátora.
Nástenné zavesovanie WK 10 |
Nástenné zavesovanie WK 12
|
Podlahový stojan SK 10 |
Podlahový stojan SK 12
|
t z | t p | Teplota vzduchu v ohrievanej miestnosti t i [ °C] | |||||||
---|---|---|---|---|---|---|---|---|---|
°C | °C | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
Tabuľka bola zhotovená pre koeficient n = 1,3
