PURMO Plan Ventil Compact D

Panelové radiátory - PURMO Plan Ventil Compact D

Ocelové deskové těleso Purmo Plan Ventil Compact D je těleso se spodním nebo bočním napojením. Jeho předností je dokonale hladká čelní deska i zadní deska.
+

Technické údaje

Materiál: vysokej kvality, hlboko lisovaný plech, s nízkym obsahom uhľa, valcovaný za studena
Maximálny pracovný tlak: 10 bar
Maximálna teplota: 110°C
Vybavenie: termostatický ventil so vstupnou reguláciou
Príprava povrchu: brokovanie, odmasťovanie, použitie fosforečnanov, plákanie demineralizovanou vodou, KTL II generácie
Normy, atesty: PN EN 442, ISO 9001, ISO 14001
Pužitie: vodné inštalácie ústredného kúrenia
Záruka: 10 rokov

Modely su dostupné ve viac než 200 variantách farieb dla vzorníkov RAL.



Veľkosť ohrievacích telies

Veľkosť radiátorov (v milimetroch), pričom:

výška: 200
dĺžka: 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000


Bočne pohlady na telesa výšky 200mm:

Montáž iba na stojánkové konzole.

Teplotný výkon a rozmery

Tepelný výkon [W] radiátorov pri teplote vzduchu v ohrievanej miestnosti ti = 20°C (výška a dĺžka je podaná v mm).

výška 200
dĺžka typ FFCV
teplota vody 21s

22

33 44
exponent n 1.3060

1.3480

1.3360 1.3570
600 75/65°C 332 448 644 805
  70/55°C 266 356 513 639
700 75/65°C 387 523 752 939
  70/55°C 310 416 599 746
800 75/65°C 442 598 859 1073
  70/55°C 354 476 685 852
900 75/65°C 498 672 967 1207
  70/55°C 399 535 771 959
1000 75/65°C 553 747 1074 1341
  70/55°C 443 594 856 1065
1100 75/65°C 608 822 1181 1475
  70/55°C 487 654 941 1172
1200 75/65°C 664 896 1289 1609
  70/55°C 532 713 1028 1278
1400 75/65°C 774 1046 1504 1877
  70/55°C 620 832 1199 1491
1600 75/65°C 885 1195 1718 2146
  70/55°C 709 951 1370 1705
1800 75/65°C 995 1345 1933 2414
  70/55°C 797 1070 1541 1917
2000 75/65°C 1106 1494 2148 2682
  70/55°C 886 1189 1712 2130
2300 75/65°C 1272 1718 2470 3084
  70/55°C 1019 1367 1969 2450
2600 75/65°C 1438 1942 2792 3487
  70/55°C 1152 1545 2226 2770
3000 75/65°C 1659 2241 3222 4023
  70/55°C 1329 1783 2568 3196

Objem a hmotnosť



výška: 200
21s 22

33

44
hmotnosť: 14,6 17,6

24,3

30,9
kapacita: 2,5 2,5

3,8

5,0

Hmotnosť je uvedená v kilogramoch na 1 meter dĺžky radiátora.
Vodná kapacita je uvedená v dm3 na 1 meter dĺžky radiátora.

Hydraulické vlastnosti

Radiátory typu Purmo Plan Ventil Compact D majú zabudovaný termostatický ventil, preto sa ich hydraulická charakteristika určuje pre komplet radiátora s ventilom. Táto charakteristika je uvedená na priloženom nomograme.

Príklad výberu úvodného nastavenia:

Údaje:

spotreba tepla - Qc = 1160 Wat
teplotný rozdiel - Δt = 20 K (80/60°C)
pokles tlaku - Δp = 6 kPa = 600 dPa
stála hodnota - C = 1,163

Výpočty:

Prietok masy

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

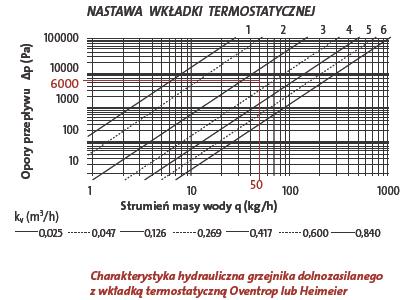

Pre prietok q = 50 kg/h a pokles tlaku 600 dPa odpočítavame z nomogramu hodnotu úvodného nastavenia 3.




Spôsoby pripojenia



Zavesenia

 Stojanová konzola pre uchytenie do prestupnej plochy: FFCV21s, FFCV22, FFCV33, FFCV44

Korekčné koeficienty

Korekčné koeficienty pre výber tepelného výkonu radiátorov PURMO pre parametre iné ako 75/65/20°C

t z t p Teplota vzduchu v ohrievanej miestnosti t i [°C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Tabuľka bola zhotovená pre koeficient n = 1,3
