Panelové radiátory bez konvekčných prvkov a krytov, určené na používanie v zdravotníckych zariadeniach a iných, ktoré majú zvýšené hygienické požiadavky. Atest Štátneho hygienického ústavu HK/B/0050/01/2006 je platný do 09. 03. 2011. Zabudovaná prípojná zostava umožňuje napájanie radiátora zo spodu ako aj z boku. Dva dolné prípojné otvory na napájanie od podlahy a štyri bočné prípojné otvory v každom rohu radiátora. Všetky otvory s vnútorným závitom ½″. Napájanie od podlahy v radiátoroch HV10 štandardne z pravej strany. V radiátoroch HV20 a HV30 môže byť taktiež z ľavej strany po obrátení radiátora. Potrubie napájania radiátora by malo byť pripojené vždy ďalej od okraja radiátora, avšak spätné potrubie bližšie okraja radiátora. Radiátor je vybavený ventilovou vložkou Heimeier alebo Oventrop so vstupnou reguláciou.
Materiál: | hlboko lisovaný, s malým obsahom uhľa, valcovaný za studena FePO1 |
Hrúbka plechu: | z ktorého sa lisujú dosky radiátorov: 1.25 mm |
Rázvor vodorovných vodných kanálov: | 33 1/3 mm |
Výška radiátorov: | 300, 450, 600, 900 mm |
Dĺžka radiátorov: | 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm |
Maximálny pracovný tlak: | 10 bar |
Skúšobný tlak: | 13 bar (počas výroby) 12 bar (po nainštalovaní) |
Maximálna teplota: | 110°C |
Farba: | RAL 9016 biela, iná na objednávku |
Základná vrstva: | KTL II – kataforéza druhej generácia |
Vrchná vrstva: | elektrostaticky nanášaný práškový lak |
Výroba: | v súlade s BS EN ISO 9001 certifikát FM 32533 ako aj BS EN ISO 14001 certifikát EMS 75685, kontrolovaný British Standards Institution |
Osvedčenie zhodnosti s: | PN-EN 442 |
Hygienický atest: | HK/B/0050/01/2006 |
Záruka: | 10 rokov |

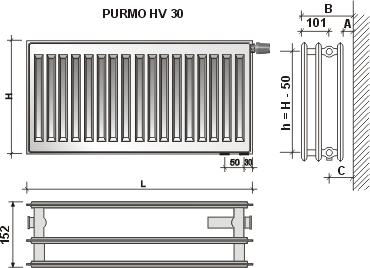

H - výška (300, 450, 500, 600, 900)
L - dĺžka (400, 600, 800, 1000, 1200, 1400, 1600,1800, 2000, 2300, 2600, 3000)
h - rázvor prípojných tvaroviek
Je nám veľkou cťou, že Vám môžeme oznámiť, že vďaka práci našich inžinierov z medzinárodného Výskumno-vývojového kolektívu Rettig ICC, sa nám podarilo zvýšiť tepelný výkon radiátorov PURMO. Zdokonalenie sa týka hlavne vnútornej konštrukcie naších produktov ako aj výrobnej technológie.
Výskumy, uskutočnené certifikovaným výskumným strediskom ISO v Štutgarte v Nemecku, potvrdili nárast ich výkonnosti, v závislosti od rozmeru radiátorov. Tak napríklad tepelný výkon radiátora C/CV 22 600 1000 narástol o 3,76%.
výška | 300 | 450 | 600 | 900 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
dĺžka | typ | HV | HV | HV | HV | ||||||||
teplota vody | 10 | 20 | 30 | 10 | 20 | 30 | 10 | 20 | 30 | 10 | 20 | 30 | |
exponent n | 1.3425 | 1.2815 | 1.2957 | 1.3171 | 1.2846 | 1.3028 | 1.2916 | 1.2876 | 1.3098 | 1.2988 | 1.3042 | 1.3418 | |
400 | 75/65°C | 139 | 252 | 350 | 199 | 345 | 482 | 256 | 434 | 604 | 361 | 606 | 828 |
70/55°C | 111 | 203 | 281 | 159 | 278 | 386 | 205 | 349 | 484 | 290 | 486 | 659 | |
55/45°C | 70 | 130 | 179 | 101 | 178 | 246 | 131 | 223 | 307 | 185 | 309 | 414 | |
600 | 75/65°C | 209 | 378 | 524 | 299 | 518 | 723 | 383 | 651 | 906 | 542 | 910 | 1241 |
70/55°C | 166 | 304 | 421 | 239 | 416 | 580 | 308 | 523 | 725 | 435 | 729 | 989 | |
55/45°C | 104 | 195 | 268 | 151 | 267 | 369 | 197 | 335 | 460 | 277 | 464 | 620 | |
800 | 75/65°C | 278 | 504 | 699 | 398 | 690 | 964 | 511 | 868 | 1208 | 722 | 1213 | 1655 |
70/55°C | 222 | 405 | 561 | 319 | 555 | 773 | 411 | 698 | 967 | 580 | 972 | 1318 | |
55/45°C | 139 | 260 | 358 | 202 | 355 | 492 | 262 | 446 | 614 | 369 | 618 | 827 | |
1000 | 75/65°C | 348 | 630 | 874 | 498 | 863 | 1205 | 639 | 1085 | 1510 | 903 | 1516 | 2069 |
70/55°C | 277 | 507 | 701 | 398 | 694 | 966 | 513 | 872 | 1209 | 724 | 1215 | 1648 | |
55/45°C | 174 | 325 | 447 | 252 | 444 | 615 | 328 | 558 | 767 | 461 | 773 | 1034 | |
1200 | 75/65°C | 418 | 756 | 1049 | 598 | 1036 | 1446 | 767 | 1302 | 1812 | 1084 | 1819 | 2483 |
70/55°C | 333 | 608 | 842 | 478 | 833 | 1159 | 616 | 1046 | 1451 | 869 | 1458 | 1977 | |
55/45°C | 209 | 390 | 537 | 303 | 533 | 737 | 393 | 669 | 921 | 554 | 927 | 1241 | |
1400 | 75/65°C | 487 | 882 | 1224 | 697 | 1208 | 1687 | 895 | 1519 | 2114 | 1264 | 2122 | 2897 |
70/55°C | 388 | 710 | 982 | 558 | 972 | 1352 | 719 | 1221 | 1693 | 1014 | 1701 | 2307 | |
55/45°C | 243 | 455 | 626 | 353 | 622 | 860 | 459 | 781 | 1074 | 646 | 1082 | 1448 | |
1600 | 75/65°C | 557 | 1008 | 1398 | 797 | 1381 | 1928 | 1022 | 1736 | 2416 | 1445 | 2426 | 3310 |
70/55°C | 443 | 811 | 1122 | 637 | 1110 | 1546 | 821 | 1395 | 1934 | 1159 | 1944 | 2636 | |
55/45°C | 278 | 520 | 716 | 403 | 711 | 983 | 524 | 892 | 1228 | 738 | 1236 | 1655 | |
1800 | 75/65°C | 626 | 1134 | 1573 | 896 | 1553 | 2169 | 1150 | 1953 | 2718 | 1625 | 2729 | 3724 |
70/55°C | 499 | 912 | 1263 | 717 | 1249 | 1739 | 924 | 1570 | 2176 | 1304 | 2187 | 2966 | |
55/45°C | 313 | 585 | 805 | 454 | 800 | 1106 | 590 | 1004 | 1381 | 831 | 1391 | 1861 | |
2000 | 75/65°C | 696 | 1260 | 1748 | 996 | 1726 | 2410 | 1278 | 2170 | 3020 | 1806 | 3032 | 4138 |
70/55°C | 554 | 1014 | 1403 | 797 | 1388 | 1932 | 1026 | 1744 | 2418 | 1449 | 2430 | 3295 | |
55/45°C | 348 | 650 | 895 | 504 | 889 | 1229 | 656 | 1115 | 1535 | 923 | 1545 | 2068 | |
2300 | 75/65°C | 800 | 1449 | 2010 | 1145 | 1985 | 2772 | 1470 | 2496 | 3473 | 2077 | 3487 | 4759 |
70/55°C | 637 | 1166 | 1613 | 916 | 1596 | 2222 | 1180 | 2006 | 2781 | 1666 | 2795 | 3790 | |
55/45°C | 400 | 747 | 1029 | 580 | 1022 | 1413 | 754 | 1283 | 1765 | 1061 | 1777 | 2378 | |
2600 | 75/65°C | 905 | 1638 | 2272 | 1295 | 2244 | 3133 | 1661 | 2821 | 3926 | 2348 | 3942 | 5379 |
70/55°C | 720 | 1318 | 1824 | 1035 | 1804 | 2512 | 1334 | 2267 | 3144 | 1883 | 3159 | 4284 | |
55/45°C | 452 | 845 | 1163 | 655 | 1155 | 1598 | 852 | 1450 | 1995 | 1200 | 2009 | 2689 | |
3000 | 75/65°C | 1044 | 1890 | 2622 | 1494 | 2589 | 3615 | 1917 | 3255 | 4530 | 2709 | 4548 | 6207 |
70/55°C | 831 | 1521 | 2104 | 1195 | 2082 | 2898 | 1540 | 2616 | 3627 | 2173 | 3645 | 4943 | |
55/45°C | 522 | 975 | 1342 | 756 | 1333 | 1844 | 983 | 1673 | 2302 | 1384 | 2318 | 3102 |
výška: | 300 | 450 | 600 | 900 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
10 | 20 | 30 | 10 | 20 | 30 | 10 | 20 | 30 | 10 | 20 | 30 | |
hmotnosť: | 6,8 | 13,3 | 19,7 | 9,7 | 19,6 | 29,2 | 12,6 | 24,9 | 36,9 | 18,7 | 36,7 | 54,7 |
kapacita: | 1,7 | 3,4 | 5,0 | 2,3 | 4,8 | 7,0 | 3,0 | 6,2 | 9,0 | 4,4 | 8,9 | 13,0 |
Hmotnosť je uvedená v kilogramoch na 1 meter dĺžky radiátora.
Vodná kapacita je uvedená v dm3 na 1 meter dĺžky radiátora.

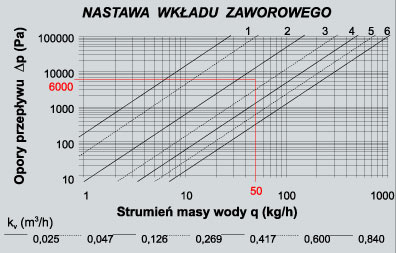

Radiátory typu CV a HV majú zabudovaný termostatický ventil, preto sa ich hydraulická charakteristika určuje pre komplet radiátora s ventilom. Táto charakteristika je uvedená na priloženom nomograme.
Príklad výberu úvodného nastavenia:
spotreba tepla - Qc = 1160 Wat
teplotný rozdiel - Δt = 20 K (80/60°C)
pokles tlaku - Δp = 6 kPa = 600 dPa
stála hodnota - C = 1,163
Prietok masy
q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h
Pre prietok q = 50 kg/h a pokles tlaku 600 dPa odpočítavame z nomogramu hodnotu úvodného nastavenia 3.
Je to najpopulárnejšie riešenie, ktoré umožňuje pripojenie radiátorov tak z pravej ako aj z ľavej strany. Potrubie napájania by malo byť pripojené k hornej tvarovke radiátora a odvádzania k spodnej. Opačné pripojenie spôsobuje zníženie tepelného výkonu radiátora o viac ako 30%.
Odporúčané k radiátorom s dĺžkou viac ako 2000 mm a tiež k tým, ktorých dĺžka štvornásobne prekračuje výšku. Potrubie napájania by malo byť pripojené k pravej alebo ľavej hornej tvarovke a odvádzania k protiľahlej spodnej tvarovke. Opačné pripojenie spôsobuje zníženie tepelného výkonu radiátora o viac ako 30%.
Najčastejšie používané v radiátoroch typu C, kde inštalácia ú. k. je vedená v podlahe. Môže byť používaná taktiež v radiátoroch typu H, a ak sa vyberie termostatický ventil tak aj v radiátoroch typu CV a HV. Pri takomto pripojení bude tepelný výkon radiátora nižší cca o 10% ako nominálny výkon.
Os poturbia napájania je vždy umiestnená 80 mm od bočného rohu radiátora, avšak os potrubia odvádzania 30 mm. Opačné pripojenie spôsobuje zníženie tepelného výkonu radiátora o viac ako 30 %.
V závislosti od výšky a dĺžky radiátora, množstvo konzol je uvedené v osobitnej tabuľke.
Toto riešenie nie je odporúčané pre zdravotnícke zariadenia Ministrom zdravotníctva a sociálnej starostlivosti, namiesto toho môžu byť použité v iných objektoch, ktoré nemajú špeciálne hygienické požiadavky.
t z | t p | Teplota vzduchu v ohrievanej miestnosti t i [°C] | |||||||
---|---|---|---|---|---|---|---|---|---|
°C | °C | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
Tabuľka bola zhotovená pre koeficient n = 1,3
