Grzejniki kolumnowe Purmo Delta Laserline (D1) łączą w sobie najnowocześniejszą technologię wykonania z pięknym wzornictwem, zapewniając najwyższy komfort ogrzewania i użytkowania. Ta jedyna w swoim rodzaju w skali światowej technologia spawania laserowego zapewnia doskonałą jakością wykonania w połączeniu z wysokiej klasy wyglądem. Charakterystyczną cechą, od której pochodzi nazwa grzejników, jest kształt zewnętrznych kolumn o profilu zbliżonym do litery D, zapewniający zwiększoną powierzchnię ogrzewania w porównaniu z takimi samymi kolumnami okrągłymi. Konstrukcja i kształt grzejników Delta są tak pomyślane, by w najmniejszym stopniu nie utrudniały utrzymania ich w nienagannej czystości, co nabiera szczególnego znaczenia przy stosowaniu ich w obiektach służby zdrowia. Wysoką przydatność do stosowania w tego typu obiektach potwierdza certyfikat higieniczny wydany przez Uniwersytet w Kilonii.
Oprócz 27 standardowych wysokości grzejnika na życzenie może być wykonana każda wysokość między 300 i 3000 mm z dokładnością do milimetra. Dzięki pięciu typom elementów grzejnika (2 ÷ 6 kolumnowe) i dużą paletą kolorów RAL, grzejniki Delta Laserline można dopasować do każdego pomieszczenia, niezależnie od zapotrzebowania na ciepło i preferencji użytkownika.
Materiał: |
rury i profile stalowe |
Grubość materiału: | 1.25 mm |
Rozstaw elementów: | 50 mm |
Wysokość grzejników: | 155, 265, 300, 350, 365, 400, 415, 450, 500, 550, 565, 600, 665, 750, 900, 965, 1000, 1065, 1100, 1200, 1500, 1800, 2000, 2200, 2500, 2800, 3000 mm |
Długość grzejników: | 200 ÷ 2500 mm (od 4 do 50 elementów) |
Długość elementu: | 50 mm |

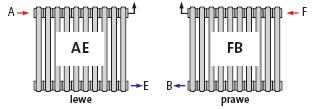

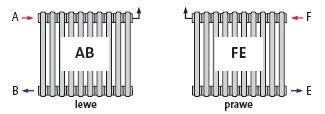

Sposoby podłączenia: | należy określić przy zamawianiu |
Maksymalne ciśnienie robocze: | 10 bar |
Ciśnienie próbne: | 13 bar |
Maksymalna temperatura: | 120°C |
Kolor: | RAL 9016 biały, inne na zamówienie |
Malowanie podkładowe: | elektroforeza drugiej generacji |
Malowanie końcowe: | napylanie elektrostatyczne |
Produkcja: | zgodna z BS EN ISO 9001 oraz BS EN ISO 14001 |
Deklaracja zgodności z: | PN-EN 442 |
Gwarancja: | 10 lat |
H - wysokość (155 ÷ 3000)
L - długość (200 ÷ 2500)
n - ilość elementów
h - rozstaw przyłączy

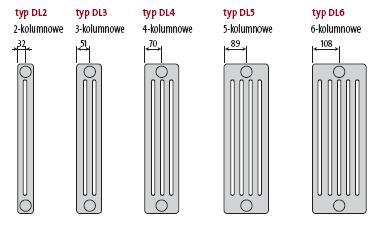

Rzuty z boku
Rzuty z góry
Widok z przodu
W celu uzyskania informacji o wydajności cieplnej grzejnika Delta Laserline proszę o kliknięcie na poniższy link (plik MS Excel):
wysokość [mm]: |
155 |
300 |
||||||||
2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | 2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | |
ciężar [kg/element]: |
0,30 |
0,45 |
0,61 |
0,76 |
0,93 |
0,52 |
0,78 |
1,05 |
1,30 |
1,57 |
pojemność [l/element]: |
0,27 |
0,39 |
0,51 |
0,63 |
0,75 |
0,40 |
0,57 |
0,75 |
0,93 |
1,11 |
wysokość [mm]: |
350 |
365 |
||||||||
2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | 2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | |
ciężar [kg/element]: |
0,60 |
0,89 |
1,20 |
1,49 |
1,86 |
- |
0,91 |
1,22 |
1,54 |
1,86 |
pojemność [l/element]: |
0,44 |
0,64 |
0,84 |
1,03 |
1,23 |
- |
0,66 |
0,86 |
1,06 |
1,27 |
wysokość [mm]: |
400 |
415 |
||||||||
2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | 2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | |
ciężar [kg/element]: |
0,68 |
1,00 |
1,35 |
1,67 |
2,02 |
- |
1,03 |
1,37 |
- |
2,08 |
pojemność [l/element]: |
0,49 |
0,70 |
0,92 |
1,14 |
1,35 |
- |
0,72 |
0,95 |
- |
1,39 |
wysokość [mm]: |
450 |
500 |
||||||||
2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | 2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | |
ciężar [kg/element]: |
0,75 |
1,12 |
1,49 |
1,86 |
2,24 |
0,83 |
1,23 |
1,64 |
2,04 |
2,46 |
pojemność [l/element]: |
0,53 |
0,76 |
1,01 |
1,24 |
1,48 |
0,57 |
0,83 |
1,09 |
1,34 |
1,60 |
wysokość [mm]: |
550 |
565 |
||||||||
2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | 2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | |
ciężar [kg/element]: |
0,91 |
1,34 |
1,79 |
2,23 |
2,68 |
0,93 |
1,38 |
1,84 |
2,29 |
2,75 |
pojemność [l/element]: |
0,62 |
0,89 |
1,17 |
1,45 |
1,73 |
0,63 |
0,91 |
1,20 |
1,48 |
1,76 |
wysokość [mm]: |
600 |
665 |
||||||||
2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | 2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | |
ciężar [kg/element]: |
0,98 |
1,46 |
1,94 |
2,42 |
2,91 |
0,98 |
1,46 |
1,94 |
2,42 |
2,91 |
pojemność [l/element]: |
0,66 |
0,96 |
1,26 |
1,55 |
1,85 |
0,66 |
0,96 |
1,26 |
1,55 |
1,85 |
wysokość [mm]: |
750 |
900 |
||||||||
2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | 2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | |
ciężar [kg/element]: |
1,21 |
1,79 |
2,39 |
2,97 |
3,58 |
1,44 |
2,13 |
2,84 |
3,53 |
4,24 |
pojemność [l/element]: |
0,80 |
1,15 |
1,51 |
1,86 |
2,22 |
0,93 |
1,34 |
1,76 |
2,17 |
2,59 |
wysokość [mm]: |
965 |
1000 |
||||||||
2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | 2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | |
ciężar [kg/element]: |
1,54 |
2,28 |
3,04 |
- |
4,53 |
1,59 |
2,36 |
3,14 |
3,91 |
4,69 |
pojemność [l/element]: |
0,99 |
1,42 |
1,87 |
- |
2,75 |
1,02 |
1,47 |
1,93 |
2,38 |
2,84 |
wysokość [mm]: |
1065 |
1100 |
||||||||
2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | 2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | |
ciężar [kg/element]: |
- |
2,46 |
3,24 |
4,25 |
4,98 |
1,75 |
2,59 |
3,44 |
4,28 |
5,14 |
pojemność [l/element]: |
- |
1,55 |
2,04 |
2,52 |
3,00 |
1,11 |
1,60 |
2,10 |
2,59 |
3,10 |
wysokość [mm]: |
1200 |
1500 |
||||||||
2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | 2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | |
ciężar [kg/element]: |
1,90 |
2,81 |
3,74 |
4,65 |
5,58 |
2,36 |
3,49 |
4,64 |
5,77 |
6,92 |
pojemność [l/element]: |
1,19 |
1,73 |
2,27 |
2,80 |
3,33 |
1,46 |
2,11 |
2,77 |
3,42 |
4,08 |
wysokość [mm]: |
1800 |
2000 |
||||||||
2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | 2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | |
ciężar [kg/element]: |
2,82 |
4,17 |
5,53 |
6,88 |
8,25 |
3,12 |
4,62 |
6,13 |
7,63 |
9,15 |
pojemność [l/element]: |
1,72 |
2,49 |
3,27 |
4,04 |
4,82 |
1,90 |
2,75 |
3,61 |
4,46 |
5,31 |
wysokość [mm]: |
2200 |
2500 |
||||||||
2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | 2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | |
ciężar [kg/element]: |
3,43 |
5,07 |
6,73 |
8,38 |
10,04 |
3,89 |
5,75 |
7,63 |
9,49 |
11,37 |
pojemność [l/element]: |
2,08 |
3,01 |
3,94 |
4,87 |
5,81 |
2,34 |
3,39 |
4,45 |
5,50 |
6,55 |
wysokość [mm]: |
2800 |
3000 |
||||||||
2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | 2 kol. | 3 kol. | 4 kol. | 5 kol. | 6 kol. | |
ciężar [kg/element]: |
4,34 |
6,43 |
8,53 |
10,61 |
12,71 |
4,65 |
6,88 |
9,12 |
11,35 |
13,60 |
pojemność [l/element]: |
2,61 |
3,78 |
4,95 |
6,12 |
7,29 |
2,79 |
4,03 |
5,29 |
6,53 |
7,79 |
UWAGA: Grzejniki Purmo Delta Laserline nie posiadają wbudowanych wkładek zaworów termostatycznych. Wyposażone są standardowo w podłączenia z gwintem wewnętrznym GW 1/2”.
t z | t p | Temperatura powietrza w ogrzewanym pomieszczeniu t i [ °C] | |||||||
---|---|---|---|---|---|---|---|---|---|
°C | °C | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
30 | 1,96 | 2,25 | 2,79 | 3,61 | 4,21 | 5,01 | 6,14 | 7,87 |
Tablica została opracowana dla współczynnika n = 1,3
UWAGA: Dobór ilości koniecznych punktów zawieszenia wykonuje się na podstawie nomogramów. Zawieszenia nie są w komplecie z grzejnikami, należy zamawiać je oddzielnie.
Zestawy wsporników ściennych do grzejników o wysokości 265 ÷ 3000mm
W zestawie z zawieszeniami: kołki, śruby mocujące, korek i odpowietrznik. Zastosowanie zestawu z konsolami kątowymi umożliwia montaż grzejnika 31 lub 41 mm od ściany.
W zestawie: korek i odpowietrznik. Zastosowanie zestawu z konsolami kątowymi umożliwia montaż grzejnika 30 - 50 mm od ściany.
Zalecany w przypadku, gdy nie ma możliwości użycia konsol ściennych.
Zestawy wsporników ściennych do grzejników o wysokości 155mm
Zastosowanie wspornika umożliwia montaż grzejnika w odległości 40 mm od ściany. Maksymalne obciążenie jednego punktu - do 250 kg.
Akcerosia do stojaków podłogowych
Osłona dla gotowej podłogi, wykonana z tworzywa sztucznego.
Osłona dla gotowej podłogi, wykonana z tworzywa sztucznego.
