PURMO Ramo Ventil Compact D

Panelové radiátory - PURMO Ramo Ventil Compact D

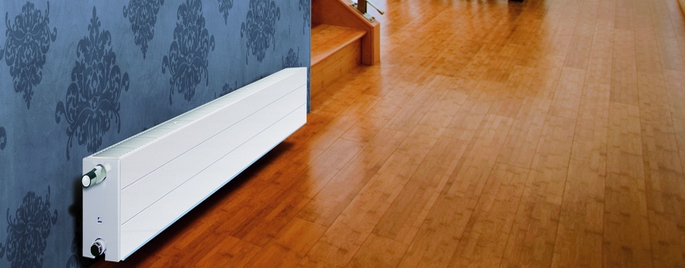

Ocelové deskové těleso Purmo Ramo Ventil Compact D je těleso se spodním nebo bočním napojením. Jeho předností je dokonale hladká čelní i zadní deska s jemnými horizontálními prolisy po celé délce tělesa.
+

Technické údaje

Materiál: vysokej kvality, hlboko lisovaný plech, s nízkym obsahom uhľa, valcovaný za studena
Maximálny pracovný tlak: 10 bar
Maximálna teplota: 110°C
Vybavenie: termostatický ventil so vstupnou reguláciou
Príprava povrchu: brokovanie, odmasťovanie, použitie fosforečnanov, plákanie demineralizovanou vodou, KTL II generácie
Normy, atesty: PN EN 442, ISO 9001, ISO 14001
Pužitie: vodné inštalácie ústredného kúrenia
Záruka: 10 rokov

Modely su dostupné ve viac než 200 variantách farieb dla vzorníkov RAL

Veľkosť ohrievacích telies

Veľkosť radiátorov (v milimetroch), pričom:
výška: 200
dĺžka:  600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000



Bočne pohlady na telesa výšky 200mm:

Montáž iba na stojánkové konzole.

Teplotný výkon a rozmery

Tepelný výkon [W] radiátorov pri teplote vzduchu v ohrievanej miestnosti ti = 20°C (výška a dĺžka je podaná v mm).

výška 200
dĺžka typ RRCV
teplota vody 21s

22

33 44
exponent n 1.3060

1.3480

1.3360 1.3570
600 75/65°C 332 448 644 805
  70/55°C 266 356 513 639
700 75/65°C 387 523 752 939
  70/55°C 310 416 599 746
800 75/65°C 442 598 859 1073
  70/55°C 354 476 685 852
900 75/65°C 498 672 967 1207
  70/55°C 399 535 771 959
1000 75/65°C 553 747 1074 1341
  70/55°C 443 594 856 1065
1100 75/65°C 608 822 1181 1475
  70/55°C 487 654 941 1172
1200 75/65°C 664 896 1289 1609
  70/55°C 532 713 1028 1278
1400 75/65°C 774 1046 1504 1877
  70/55°C 620 832 1199 1491
1600 75/65°C 885 1195 1718 2146
  70/55°C 709 951 1370 1705
1800 75/65°C 995 1345 1933 2414
  70/55°C 797 1070 1541 1917
2000 75/65°C 1106 1494 2148 2682
  70/55°C 886 1189 1712 2130
2300 75/65°C 1272 1718 2470 3084
  70/55°C 1019 1367 1969 2450
2600 75/65°C 1438 1942 2792 3487
  70/55°C 1152 1545 2226 2770
3000 75/65°C 1659 2241 3222 4023
  70/55°C 1329 1783 2568 3196

Objem a hmotnosť



výška: 200
21s 22

33

44
hmotnosť: 14,6 17,6

24,3

30,9
kapacita: 2,5 2,5

3,8

5,0

Hmotnosť je uvedená v kilogramoch na 1 meter dĺžky radiátora.
Vodná kapacita je uvedená v dm3 na 1 meter dĺžky radiátora.

Hydraulické vlastnosti

Radiátory typu Purmo Ramo Ventil Compact D majú zabudovaný termostatický ventil, preto sa ich hydraulická charakteristika určuje pre komplet radiátora s ventilom. Táto charakteristika je uvedená na priloženom nomograme.

Príklad výberu úvodného nastavenia:

Údaje:

spotreba tepla - Qc = 1160 Wat
teplotný rozdiel - Δt = 20 K (80/60°C)
pokles tlaku - Δp = 6 kPa = 600 dPa
stála hodnota - C = 1,163

Výpočty:

Prietok masy

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

Pre prietok q = 50 kg/h a pokles tlaku 600 dPa odpočítavame z nomogramu hodnotu úvodného nastavenia 3.




Spôsoby pripojenia



Zavesenia

Stojanová konzola pre uchytenie do prestupnej plochy: RRCV21s, RRCV22, RRCV33, RCV44

Korekčné koeficienty

Korekčné koeficienty pre výber tepelného výkonu radiátorov PURMO pre parametre iné ako 75/65/20°C

t z t p Teplota vzduchu v ohrievanej miestnosti t i [°C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Tabuľka bola zhotovená pre koeficient n = 1,3

Technický katalog vykurovacie doskové a dekoračné telesá

CENNÍK - Vykurovacie doskové a dekoračné telesá

CENNÍK - Vykurovacie doskové a dekoračné telesá
Version imprimable
PDF: 7.54 MB

Deklaracje Zgodności II/2004

Prehlásenie o vlastnostiach

Vyhlasenie o zhode 01/2011

Podmienky záruky pre oceľové panelové radiátory značky PURMO

  1. Panelové radiátory PURMO sú uvádzané na trh a sprístupňované na základe Rozhodnutia Európskeho parlamentu a Rady (EÚ) č.305/2011, ktoré stanovuje harmonizované podmienky uvádzania stavebných výrobkov na trh (CPR).
  2. Rettig Heating Sp. z o.o. so sídlom v Rybniku na ul. Przemysłowej ( zvaný ďalej Poskytovateľ záruky) udeľuje na územie Európskej únie 10-ročnú (počítajúc odo dňa kúpy) záruku na panelové radiátory PURMO namontované na vodných inštaláciách ústredného kúrenia, nie však dlhšie než 11 rokov od dátumu výroby umiestneného na radiátore.
    10-ročná záruka sa týka radiátorov vyrobených počnúc dňom 6.3.2007.
  3. Záruka zahŕňa radiátory namontované vo vodných inštaláciách ústredného kúrenia:
    · uzavretého systému s membránovou expanznou nádržou;
    · napájaných z výmenníkovej tepelnej stanice, kotolne, tepelného čerpadla;
    · vyrobených z čiernych oceľových rúr, medených rúr, alebo rúr z umelej hmoty s antidifúznou bariérou;
    · vybavených miestnym odvzdušňovaním (nie je povolený systém ústrednej odvzdušňovacej siete);
    · ohrievajúcich obytné, kancelárske, služobné a iné miestnosti, v ktorých niet škodlivého korózneho vplyvu látok nachádzajúcich sa v ovzduší a najmä nedochádza k trvalému alebo dočasnému zvlhnutiu povrchu radiátora.
    Je dovolená montáž panelových radiátorov PURMO v neveľkých inštaláciách otvoreného systému (do príkonu 25 kW ) pod podmienkou, že sa v tých inštaláciách používajú inhibítory korózie prípustné pre používanie.
    Počas trvania záruky radiátory a ich prvky, u ktorých sa zistia chyby zavinené výrobcom a budú nahlásené najneskôr 1 mesiac od dátumu zistenia, budú opravené a ak to nebude možné, vymenené za nové bez chýb.
  4. Podkladom na získanie záruky je:
    · vlastníctvo dokladu o kúpe, napr. faktúry,
    · namontovanie radiátorov vo vodnej inštalácii ústredného kúrenia v súlade so štátnymi technickými predpismi a
    normami, na ktoré sa odvolávajú,
    · dodržanie usmernení poskytovateľa záruky uvedených v "Podmienkach použitia panelových radiátorov PURMO".
  5. Prevádzkový tlak v inštalácii ústredného kúrenia s panelovými radiátormi ´ PURMO nesmie presiahnuť10 barov (6 barov pre radiátory Vertical ) a maximálna prevádzková teplota 110 °C.
    Vo vysokých a výškových budovách treba použiť rozdelenie inštalácie na zóny. Kontrolu tesnosti inštalácie treba vykonávať pri skúšobnom tlaku, ktorý sa rovná prevádzkovému tlaku v danej inštalácii plus 2 bary, ale nie menšom ako 4 bary. Maximálny prípustný tlak počas skúšky tesnosti inštalácie je 12 barov (8 barov pre radiátory Vertical).
  6. Záruka sa netýka radiátorov namontovaných:
    · v inštalácii ústredného kúrenia, ktorá bude spojená s vysokoteplotnou tepelnou sieťou pomocou hydroelevátora alebo
    čerpadlového zmiešavacieho uzla;
    · v halách s bazénmi, v autoumyvárňach, v práčovňach, na bitúnkoch, vo verejných toaletách, v kúpeľňach aj v iných
    miestnostiach, kde dochádza k škodlivému vplyvu koróznych látok nachádzajúcich sa v ovzduší a stálemu alebo
    príležitostnému zvlhnutiu povrchu radiátora – netýka sa to pozinkovaných radiátorov vo verzii s dodatočným
    antikoróznym zabezpečením, pre ktoré záruka trvá 6 rokov, nie však dlhšie, ako 7 rokov od dátumu výroby;
    · v inštalácii ústredného kúrenia, ktorá bude mať stále prepojenie s vodovodnou sieťou bez toho, aby bola na spoji
    namontovaná spätná klapka, zabezpečujúca pred spätnými prietokmi;
    · v inštalácii ústredného kúrenia, z ktorej bude voda vypúšťaná častejšie a na dlhšie, než to vyplýva z nevyhnutných
    prevádzkových požiadaviek;
    · v parných inštaláciách;
    · v inštalácii ústredného kúrenia, v ktorej budú prekročené prípustné hodnoty najdôležitejších ukazovateľov kvality vody, čiže:
    · celkový obsah iónov chlóru a síry nesmie byť vyšší ako 150 mg/l ( u inštalácií s medeným potrubím nie vyšší ako 50 mg/l ),
    · obsah kyslíka nesmie prekračovať 0,1 mg/l,
    · pH reakcia vody sa musí pohybovať v rozsahu 8,0 ÷ 9,5,
    · celková tvrdosť nesmie prevyšovať 4,0 mval/l.
  7. Záruka sa netýka poškodení radiátorov a ich vybavenia (upevnenia, kryty) v dôsledku nesprávneho prevádzkovania, skladovania, transportu a použitia výrobku v rozpore so zamýšľaným účelom.
    Týka sa to najmä radiátorov:
    · skladovaných pred nainštalovaním na čerstvom vzduchu,
    · mechanicky poškodených,
    · zvnútra znečistených pevnými telesami alebo škodlivými tekutinami,
    · deformovaných privysokým skúšobným tlakom, alebo statickým tlakom v inštalácii,
    · deformovaných v dôsledku zamrznutia inštalácie.
    · mechanicky poškodených neprípustným zaťažovaním, napríklad pri sadaní alebo vyliezaní na radiátor.
  8. Radiátory treba montovať bez odstránenia jednotlivých obalov z výroby. Tento obal má zostať na radiátore aj vtedy, keď sa inštalácia ústredného kúrenia spúšťa na ohrievanie budovy počas dokončovacích prác alebo na vysúšanie budovy. Odporúča sa, aby obal odstránil používateľ miestnosti po dokončení všetkých dokončovacích prác.
    Z hygienických dôvodov radiátory vyžadujú pravidelné čistenie. Je potrebné na to používať jemné a mäkké látky, prípadne zľahka navllhčené vodou. Na čistenie radiátorov sa nesmú používať agresívne alebo žieravé čistiace prostriedky (rozpúšťadlá, prostriedky obsahujúce chlór). Panelové radiátory nemožno používať na sušenie mokrých alebo vlhkých predmetov položených na radiátor.
    Reklamácie týkajúce sa poškodenia lakovaného povlaku, spôsobené nesprávnym používaním a údržbou, nebudú brané do úvahy.
  9. Zakazuje sa vypustiť vodu z celej inštalácie alebo z jej časti a ponechať ju v tom stave. Týka sa to aj nových inštalácií podrobených skúškam tesnosti. V prípade potreby vypustenia inštalácie, napr. z dôvodu renovácie alebo údržby, treba vodu odstrániť iba z tej časti inštalácie, z ktorej je to nevyhnutné. Po vykonaní prác treba vypustenú inštaláciu okamžite opäť naplniť vodou. Množstvo vody použitej na naplnenie a doplnenie inštalácie ústredného kúrenia treba kontrolovať napr. pomocou vodomera.
  10. Výrobok podlieha záruke za podmienky, že nebol kupujúcim alebo tretími osobami opravovaný alebo menený bez súhlasu poskytovateľa záruky.
  11. V prípade, že sa v záručnej dobe objavia chyby, dôjde k začatiu reklamačného konania hlásením škody predávajúcemu na špeciálnom reklamačnom formulári, s podrobným opisom vzniknutej chyby a uvedením všetkých údajov požadovaných vo formulári.
    Predávajúci prijme hlásenie o reklamácii a odosiela ho poskytovateľovi záruky doporučeným listom, faxom alebo e-mailom do 24 hodín od jeho prijatia. V prípade, že bude odoslaný formulár s nekompletnými údajmi, ktoré budú znemožňovať posúdenie reklamácie, poskytovateľ záruky formulár vráti na doplnenie údajov. K formuláru musí byť pripojená faktúra kúpy alebo jej kópia. V osobitných prípadoch môže poskytovateľ záruky požiadať o doplnenie hlásenia o reklamácii o fotografickú dokumentáciu ukazujúcu predmet nároku na reklamáciu. Poskytovateľ záruky je povinný odpovedať na hlásenie o reklamácii písomne do 14 dní od dátumu prijatia hlásenia počítajúc odo dňa kompletne vyplneného formulára reklamácie.
  12. Na preskúmanie reklamácie poskytovateľ záruky podrobí reklamovaný výrobok prehliadke, ku ktorej môže dôjsť na mieste montáže radiátora, alebo na inom mieste určenom poskytovateľom záruky. Ak sa hlásenie o reklamácii týka chyby, ktorá má charakter mechanického poškodenia, do prehliadky treba zachovať originálne balenie, v ktorom bol radiátor dodaný. V prípade uznania reklamácie sa poskytovateľ záruky zaväzuje v lehote 14 dní od dátumu jej uznania bezplatne opraviť alebo vymeniť tie časti produktu, ktoré boli uznané ako chybné z dôvodu nesprávnej výroby alebo chýb materiálu, alebo vymeniť celý radiátor na nový, bezchybný. V osobitných prípadoch (napr. ak výmena produktu vyžaduje jeho dovoz zo zahraničia) si poskytovateľ záruky vyhradzuje právo na predĺženie lehoty realizácie uznanej reklamácie nad stanovenú lehotu 14 dní.
    V prípade chýb, ktoré neovplyvňujú funkčnosť radiátora, môže poskytovateľ záruky navrhnúť aj zníženie ceny.
    V prípade reklamácie produktu, výroba ktorého bola ukončená, poskytovateľ záruky navrhne zákazníkovi produkt s parametrami zodpovedajúcimi reklamovanému radiátoru, alebo navrhne vrátenie jeho hodnoty v deň kúpy. Poskytovateľ záruky nedodáva náhradné radiátory na dobu skúmania reklamácie.
  13. Poskytovateľ záruky si vyhradzuje právo výberu spôsobu vybavenia reklamácie. Ak je montáž vymieňaného radiátora sťažená, napr. v prípade chýbajúcich ventilov, ktoré umožňujú odpojenie radiátora od inštalácie, poskytovateľ servisu môže odmietnuť demontáž starého a montáž nového radiátora, avšak s ponechaním nového radiátora u zákazníka. V takých prípadoch sa nárok na reklamáciu uznáva poskytovateľom záruky za splnený.
  14. Doba záruky sa predlžuje o dobu trvania opravy, počítanú od dátumu dodania produktu poskytovateľovi záruky do dňa opravy a v prípade výmeny radiátora za nový záručná doba beží nanovo.
  15. Poskytovateľ záruky si vyhradzuje právo na vykonávanie zmien vo svojich produktoch bez predchádzajúceho upozornenia pod podmienkou, že to nebudú žiadne dôležité technické detaily ovplyvňujúce výber radiátora.
  16. Tieto záručné podmienky na predaný tovar nevylučujú, neobmedzujú ani nepozastavujú oprávnenia kupujúceho vyplývajúce z nesúladu tovaru so zmluvou v súlade s poľským zákonom z 27.7.2002 o osobitných podmienkach predaja spotrebného tovaru a o zmene občianskeho zákonníka (Poľská zbierka zákonov rok 2002 č. 141, pol. 1176).
  17. Záručné podmienky v tejto podobe platia od 1.7.2013.
